¿Cómo cablear un interruptor de luz piloto? Cableado de interruptores de luz de neón de 2 y 3 vías

Cómo cablear interruptores de luz piloto de neón de 2 y 3 vías

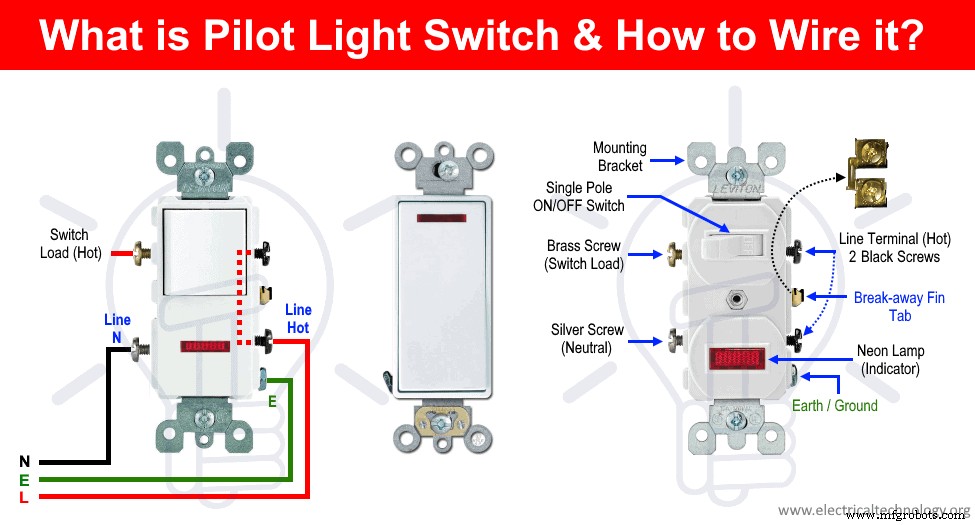

¿Qué es un interruptor de luz piloto y cómo conectarlo?

Un interruptor de luz piloto contiene un interruptor y una bombilla de neón incorporada que brilla cuando el interruptor está ENCENDIDO y la energía fluye a través de él hacia el punto de iluminación o cualquier otra carga o aparato conectado.

Los interruptores de luz piloto generalmente se usan e instalan en luces de túneles, pasillos, sótanos, áticos y garajes donde se pueden ver fácilmente desde la ubicación del interruptor.

La mayoría de los interruptores de luz piloto necesitan el cable neutro, mientras que un interruptor unipolar de caso especial se puede conectar directamente a través del cable vivo y el neutro se conecta a través del cable neutro de carga debido a la mecanismo especial dentro del interruptor.

El tipo básico de interruptor de luz de neón piloto puede ser de cables, igual que la combinación de interruptor y dispositivo de salida, como se muestra en la figura a continuación. Tenga en cuenta que hay una lengüeta de aleta de ruptura (igual que en la combinación de interruptor/tomacorriente) que permanece intacta en el lado del terminal de línea (activo), es decir, el cable activo se puede conectar al terminal único de latón (u dorado) en lugar de a ambos. terminales.

El cable neutro del CB y el cable de tierra deben conectarse al terminal plateado y al terminal verde respectivamente. El terminal de carga del interruptor se puede conectar a la lámpara o a cualquier otra carga, como un extractor de aire, etc.

De esta manera, cuando el interruptor está ENCENDIDO, la energía fluye a través del interruptor hacia la carga conectada, la luz piloto (bombilla de neón como indicador) comenzará a brillar. De manera similar, cuando el interruptor está APAGADO y la carga está desconectada, la luz piloto también se APAGA.

• Publicación relacionada: ¿Cómo cablear un receptáculo de salida? Diagramas de cableado de tomas de corriente

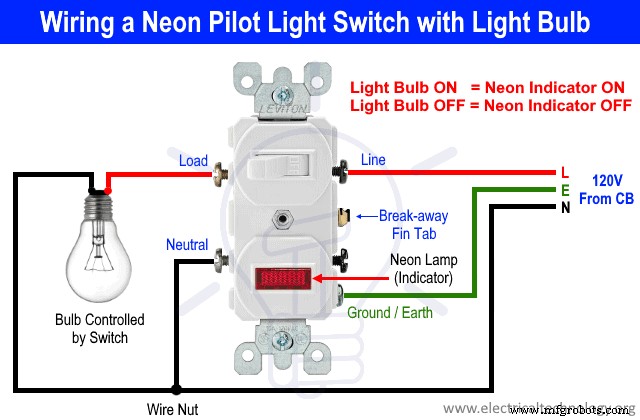

Cableado de un interruptor de luz piloto de neón bidireccional con bombilla

El siguiente diagrama de cableado simple muestra cómo conectar un interruptor de luz de neón piloto con un punto de iluminación. El diagrama de cableado muestra claramente que el cable vivo (línea o caliente) está conectado al terminal negro del lado de la línea. Tenga en cuenta que la lengüeta de la aleta de la vía de ruptura está intacta entre los dos terminales negros en el lado de la línea, es decir, ambos terminales negros están interconectados y solo se puede conectar un solo cable al cable vivo.

El cable neutro está conectado a la terminal plateada del interruptor piloto, así como a la bombilla, mientras que la terminal verde está conectada a tierra. Finalmente, la bombilla se conecta al terminal de carga del interruptor (latón u oro). De esta forma, la conexión del cableado funciona de la siguiente manera.

• Cuando el interruptor está ENCENDIDO =Bombilla ENCENDIDA =El indicador de luz piloto de neón está ENCENDIDO
• Cuando el interruptor está APAGADO =Bombilla APAGADA =El indicador de luz piloto de neón está APAGADO

Es bueno saberlo:

Cooper y Leviton Los interruptores de luz piloto son iguales, pero las terminales (línea y neutral) están en lados opuestos, espere que la terminal de tierra, pero la terminal de tierra está en el medio en el interruptor de luz de neón piloto de Cooper, mientras que en el interruptor de luz piloto de Leviton, está en el lado inferior (inferior). El diagrama de cableado anterior muestra el interruptor de luz piloto de Leviton. Consulte el manual de usuario de la luz de neón específica o cualquier otro interruptor antes de la instalación o consulte a un electricista profesional y con licencia.

Cableado relacionado:

• ¿Cómo cablear un tomacorriente GFCI? – Diagramas de circuito de cableado GFCI
• ¿Cómo cablear un tomacorriente AFCI? – Diagramas de circuitos de cableado AFCI

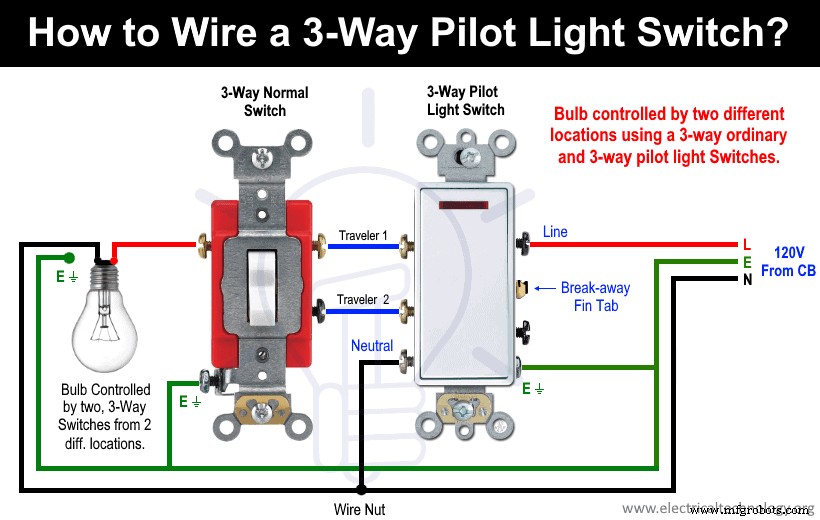

Cableado de un interruptor de luz piloto de 3 vías

Este diagrama de cableado muestra cómo cablear un interruptor de luz piloto de 3 vías como se indica a continuación. Como se trata de una conexión de cableado de conmutación de tres vías, hemos utilizado dos interruptores, uno es un interruptor ordinario de 3 vías y el segundo es un interruptor de luz piloto de 3 vías.

Como el propósito de este cableado de conmutación de 3 vías es controlar la bombilla desde dos lugares diferentes (igual que la conmutación de tres vías en el cableado de la escalera) mientras se usa el interruptor de luz piloto . Hemos usado solo un interruptor de luz piloto de 3 vías (puede usar dos o más) con un interruptor ordinario de 3 vías. Para controlar la bombilla desde más de 2 lugares, use un interruptor intermedio o de cuatro vías entre los interruptores de tres vías.

En este cableado, los dos terminales de latón u oro están interconectados a través de cables viajeros mientras que el terminal de línea está conectado al cable vivo del interruptor automático. El terminal de latón del interruptor ordinario de 3 vías está conectado a la bombilla. De manera similar, el cable neutro está conectado a la bombilla, así como a la terminal plateada del interruptor de luz de neón piloto. Finalmente, el cable de tierra se conecta tanto a los interruptores como a la lámpara.

De esta manera, la bombilla se controla desde dos ubicaciones diferentes usando un interruptor de luz piloto de 3 vías y un interruptor de 3 vías ordinario.

Es bueno saberlo:

¿Interruptor bidireccional o interruptor tridireccional?

“Tres vías” es el término norteamericano (EE. UU.) para este tipo de interruptor que se usa en el siguiente tutorial. La mayoría de los países de habla inglesa (Reino Unido/UE) los llaman "bidireccionales". El término para el par de cables que conectan los dos interruptores también varía:"corredores" para los británicos y "viajeros" para los EE. UU.

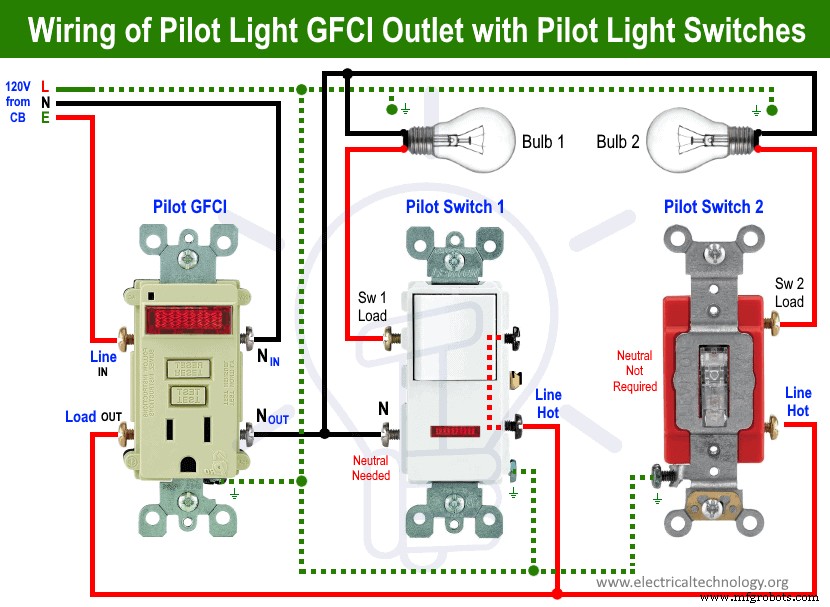

Cableado de salida GFCI de luz piloto con interruptores de luz piloto

 El siguiente diagrama de cableado muestra cómo conectar un GFCI de luz piloto con otros interruptores de luz piloto protegidos. Tenga en cuenta que hemos utilizado dos interruptores de luz piloto diferentes, es decir, el interruptor de luz piloto de neón 1 necesita un cable neutral activo, mientras que el interruptor de luz piloto 2 no requiere un cable neutral. Tenga en cuenta que no hay una pestaña de aleta de ruptura entre dos terminales de línea de GFCI como en el dispositivo combinado o el interruptor de luz de neón piloto.

Como sabemos, cualquier carga conectada al lado de carga del GFCI está protegida contra fallas a tierra. La misma regla se aplica aquí, es decir, ambos interruptores de luz piloto están conectados al lado de carga del GFCI. En otras palabras, las bombillas conectadas a ambos interruptores de luz piloto de neón están protegidas por GFCI.

Notas importantes:

• Hemos usado rojo para vivo, negro para neutro, verde para tierra y azul para cables viajeros solo con fines ilustrativos. Siga los códigos de colores de cableado de su propia área de acuerdo con NEC, IEC, etc.
• Use el voltaje y la clasificación de amperaje adecuados del interruptor con el tamaño de cable adecuado y el MCB del tamaño adecuado según la clasificación de carga.
• Apague el disyuntor principal para asegurarse de que la fuente de alimentación esté APAGADA antes de cablear una toma de corriente.
• Comuníquese con el electricista autorizado y con licencia para la instalación del tomacorriente si no está seguro acerca de los diagramas de cableado.
• El autor no será responsable de ninguna pérdida, lesión o daño por la visualización o el uso de esta información o si prueba cualquier circuito en un formato incorrecto. ¡Así que por favor! Tenga cuidado porque todo se trata de electricidad y la electricidad es demasiado peligrosa.
