Una analogía para la retroalimentación dividida

Una analogía útil para comprender los circuitos amplificadores de retroalimentación divididos es la de una palanca mecánica, con el movimiento relativo de los extremos de la palanca que representa el cambio en los voltajes de entrada y salida, y el fulcro (punto de pivote) que representa la ubicación del punto de tierra, real o virtual.

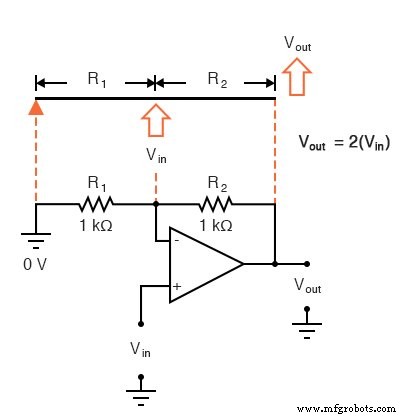

Tomemos, por ejemplo, el siguiente circuito de amplificador operacional no inversor. Sabemos por la sección anterior que la ganancia de voltaje de una configuración de amplificador no inversor nunca puede ser menor que la unidad (1). Si dibujamos un diagrama de palanca junto al esquema del amplificador, con la distancia entre el fulcro y los extremos de la palanca representativos de los valores de la resistencia, el movimiento de la palanca significará cambios en el voltaje en los terminales de entrada y salida del amplificador:

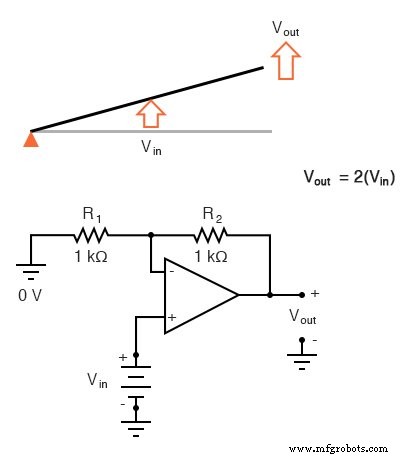

Los físicos llaman a este tipo de palanca, con la fuerza de entrada (esfuerzo) aplicada entre el fulcro y la salida (carga), una tercera clase palanca. Se caracteriza por un desplazamiento de salida (movimiento) al menos tan grande que el desplazamiento de entrada (una "ganancia" de al menos 1) y en la misma dirección. Aplicar un voltaje de entrada positivo a este circuito de amplificador operacional es análogo a desplazar el punto de "entrada" en la palanca hacia arriba:

Debido a las características de amplificación de desplazamiento de la palanca, el punto de "salida" se moverá dos veces hasta el punto de “entrada” y en la misma dirección. En el circuito electrónico, la tensión de salida será igual al doble de la entrada, con la misma polaridad. Aplicar un voltaje de entrada negativo es análogo a mover la palanca hacia abajo desde su posición de nivel "cero", lo que da como resultado un desplazamiento de salida amplificado que también es negativo:

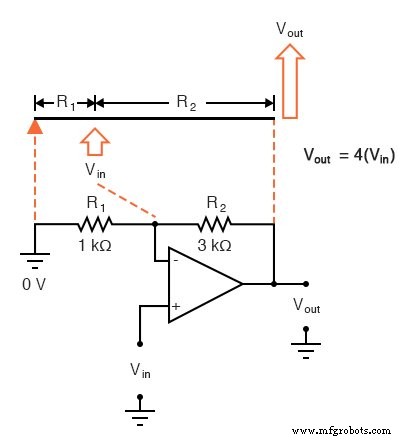

Si modificamos la relación de resistencia R ₂ / R ₁ , cambiamos la ganancia del circuito del amplificador operacional. En términos de palanca, esto significa mover el punto de entrada en relación con el punto de apoyo y el extremo de la palanca, lo que de manera similar cambia la "ganancia" de desplazamiento de la máquina:

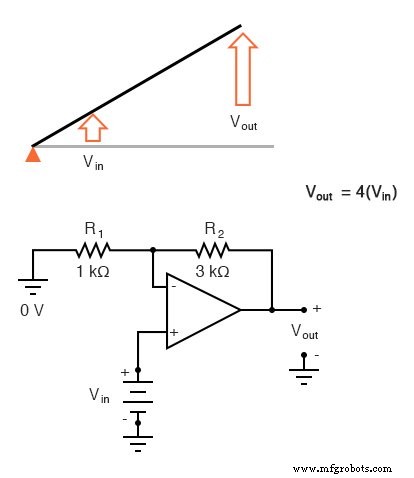

Ahora, cualquier señal de entrada se amplificará en un factor de cuatro en lugar de en un factor de dos:

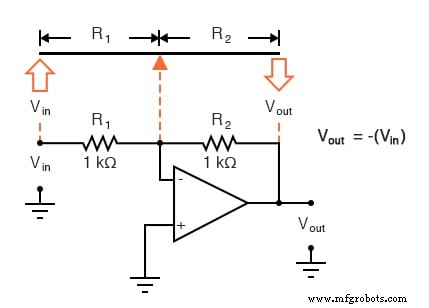

Los circuitos de amplificador operacional inverso también se pueden modelar utilizando la analogía de la palanca. Con la configuración inversora, el punto de tierra del divisor de voltaje de retroalimentación es la entrada inversora del amplificador operacional con la entrada a la izquierda y la salida a la derecha. Esto es mecánicamente equivalente a una primera clase palanca, donde la fuerza de entrada (esfuerzo) está en el lado opuesto del fulcro de la salida (carga):

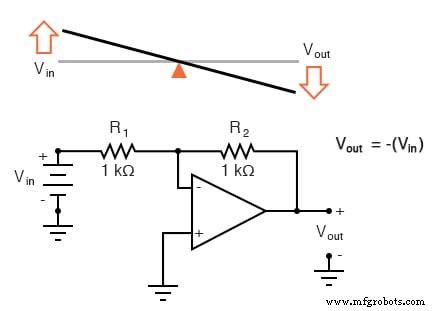

Con resistencias de igual valor (longitudes iguales de palanca en cada lado del fulcro), el voltaje de salida (desplazamiento) será igual en magnitud al voltaje de entrada (desplazamiento), pero de polaridad opuesta (dirección). Una entrada positiva da como resultado una salida negativa:

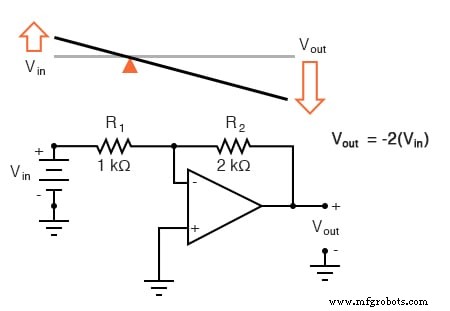

Cambiar la relación de resistencia R ₂ / R ₁ cambia la ganancia del circuito amplificador, al igual que cambiar la posición del fulcro en la palanca cambia su "ganancia" de desplazamiento mecánico. Considere el siguiente ejemplo, donde R ₂ se hace dos veces más grande que R ₁ :

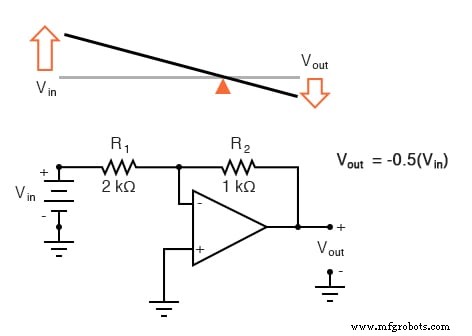

Sin embargo, con la configuración del amplificador inversor, son posibles ganancias de menos de 1, al igual que con Palancas de primera. Inversión de R ₂ y R ₁ valores es análogo a mover el fulcro a su posición complementaria en la palanca:un tercio del camino desde el extremo de salida. Allí, el desplazamiento de salida será la mitad del desplazamiento de entrada:
