Ejemplos de circuitos y listas de red

Los siguientes circuitos son listas de redes probadas previamente para SPICE 2g6, que se completan con breves descripciones cuando sea necesario. (Consulte Simulación por computadora de circuitos eléctricos del Capítulo 2 para obtener más información sobre listas de redes en SPICE).

Siéntase libre de "copiar" y "pegar" cualquiera de las listas de red en su propio archivo fuente de SPICE para su análisis y / o modificación. Mi objetivo aquí es doble:dar ejemplos prácticos del diseño de listas de conexiones de SPICE para comprender mejor la sintaxis de las listas de conexiones de SPICE y mostrar lo simples y compactas que pueden ser las listas de conexiones de SPICE al analizar circuitos simples.

Todos los listados de salida para estos ejemplos han sido "recortados" de información extraña, brindándole la presentación más sucinta posible de la salida SPICE. Hago esto principalmente para ahorrar espacio en este documento.

Los resultados típicos de SPICE contienen muchos encabezados e información resumida que no necesariamente se relaciona con la tarea en cuestión. Así que no se sorprenda cuando ejecute una simulación por su cuenta y descubra que el resultado no es exactamente ¡Se parece a lo que he mostrado aquí!

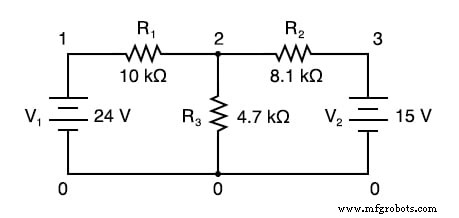

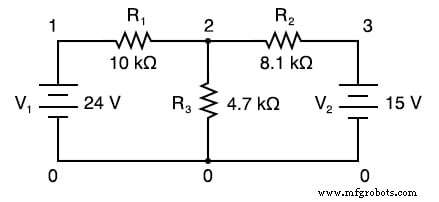

Ejemplo de circuito de red de resistencia de CC de múltiples fuentes, parte 1

Sin .dc tarjeta y una .print o .plot tarjeta, la salida para esta lista de conexiones solo mostrará los voltajes para los nodos 1, 2 y 3 (con referencia al nodo 0, por supuesto).

Lista de redes:

 Varias fuentes de CC v1 1 0 dc 24 v2 3 0 dc 15 r1 1 2 10k r2 2 3 8.1k r3 2 0 4.7k .end

Salida:

 voltaje del nodo voltaje del nodo voltaje del nodo (1) 24.0000 (2) 9.7470 (3) 15.0000

 corrientes de fuente de voltaje nombre actual v1 -1.425E-03 v2 -6.485E-04

 disipación de potencia total 4,39E-02 vatios

Ejemplo de circuito de red de resistencia de CC de múltiples fuentes, parte 2

Añadiendo un .dc tarjeta de análisis y especificando la fuente V ₁ de 24 voltios a 24 voltios en 1 paso (en otras palabras, 24 voltios estables), podemos usar el .print análisis de tarjetas para imprimir voltajes entre dos puntos que deseemos.

Curiosamente, cuando el .dc se invoca la opción de análisis, las impresiones de voltaje predeterminadas para cada nodo (a tierra) desaparecen, por lo que terminamos teniendo que especificarlas explícitamente en el .print tarjeta para verlos.

Lista de redes:

 Varias fuentes de CC v1 1 0 v2 3 0 15 r1 1 2 10k r2 2 3 8.1k r3 2 0 4.7k .dc v1 24 24 1 .print dc v (1) v (2) v (3) v ( 1,2) v (2,3) .end

Salida:

 v1 v (1) v (2) v (3) v (1,2) v (2,3) 2.400E + 01 2.400E + 01 9.747E + 00 1.500E + 01 1.425E + 01 -5.253 E + 00

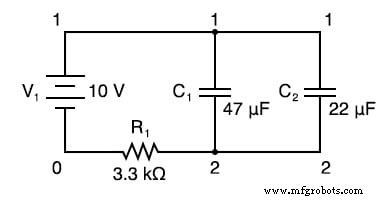

Ejemplo de circuito de constante de tiempo RC

Para el análisis de CC, se deben especificar las condiciones iniciales de cualquier componente reactivo (C o L) (voltaje para capacitores, corriente para inductores). Esto lo proporciona el último campo de datos de cada tarjeta de condensador ( ic =0 ).

Para realizar un análisis DC, el .tran (” transitorio ”) Se debe especificar la opción de análisis, con el primer campo de datos especificando el incremento de tiempo en segundos, el segundo especificando el lapso de tiempo total del análisis en segundos, y el" uic "Diciéndole que" use las condiciones iniciales "al analizar.

Lista de redes:

 Circuito de retardo de tiempo RC v1 1 0 dc 10 c1 1 2 47u ic =0 c2 1 2 22u ic =0 r1 2 0 3.3k .tran .05 1 uic .print tran v (1,2) .end

Salida:

 tiempo v (1,2) 0.000E + 00 7.701E-06 5.000E-02 1.967E + 00 1.000E-01 3.551E + 00 1.500E-01 4.824E + 00 2.000E-01 5.844E + 00 2.500E-01 6.664E + 00 3.000E-01 7.322E + 00 3.500E-01 7.851E + 00 4.000E-01 8.274E + 00 4.500E-01 8.615E + 00 5.000E-01 8.888E + 00 5.500E -01 9.107E + 00 6.000E-01 9.283E + 00 6.500E-01 9.425E + 00 7.000E-01 9.538E + 00 7.500E-01 9.629E + 00 8.000E-01 9.702E + 00 8.500E-01 9.761E + 00 9.000E-01 9.808E + 00 9.500E-01 9.846E + 00 1.000E + 00 9.877E + 00

Trazado y análisis de un circuito de voltaje de onda sinusoidal de CA simple

Este ejercicio muestra la configuración adecuada para trazar valores instantáneos de una fuente de voltaje de onda sinusoidal con .plot función (como un transitorio análisis). No es sorprendente que el análisis de Fourier en esta plataforma también requiera el .tran opción de análisis (transitorio) que se especificará en un intervalo de tiempo adecuado.

El rango de tiempo en esta plataforma en particular permite un análisis de Fourier con una precisión bastante pobre. Cuantos más ciclos de la frecuencia fundamental se realice el análisis transitorio, más preciso será el análisis de Fourier. Esto no es una rareza de SPICE, sino más bien un principio básico de formas de onda.

Lista de redes:

 v1 1 0 sin (0 15 60 0 0) rload 1 0 10k * cambie la tarjeta tran a la siguiente para una mejor precisión de Fourier * .tran 1m 30m .01m e incluya la tarjeta .options:* .options itl5 =30000 .tran 1m 30m .plot tran v (1) .four 60 v (1) .end

Salida:

 tiempo v (1) -2.000E + 01 -1.000E + 01 0.000E + 00 1.000E + 01 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.000E + 00 0.000E + 00. . *. . 1.000E-03 5.487E + 00. . . *. . 2.000E-03 1.025E + 01. . . *. 3.000E-03 1.350E + 01. . . . *. 4.000E-03 1.488E + 01. . . . *. 5.000E-03 1.425E + 01. . . . *. 6.000E-03 1.150E + 01. . . . *. 7.000E-03 7.184E + 00. . . *. . 8.000E-03 1.879E + 00. . . *. . 9.000E-03 -3.714E + 00. . *. . . 1.000E-02 -8.762E + 00. . *. . . 1.100E-02 -1.265E + 01. *. . . . 1.200E-02 -1.466E + 01. *. . . . 1.300E-02 -1.465E + 01. *. . . . 1.400E-02 -1.265E + 01. *. . . . 1.500E-02 -8.769E + 00. . *. . . 1.600E-02 -3.709E + 00. . *. . . 1.700E-02 1.876E + 00. . . *. . 1.800E-02 7.191E + 00. . . *. . 1.900E-02 1.149E + 01. . . . *. 2.000E-02 1.425E + 01. . . . *. 2.100E-02 1.489E + 01. . . . *. 2.200E-02 1.349E + 01. . . . *. 2.300E-02 1.026E + 01. . . *. 2.400E-02 5.491E + 00. . . *. . 2.500E-02 1.553E-03. . *. . 2.600E-02 -5.514E + 00. . *. . . 2.700E-02 -1.022E + 01. *. . . 2.800E-02 -1.349E + 01. *. . . . 2.900E-02 -1.495E + 01. *. . . . 3.000E-02 -1.427E + 01. *. . . . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

 componentes de Fourier de la respuesta transitoria v (1) componente de CC =-1,885E-03 frecuencia armónica normalizada de Fourier fase normalizada sin componente (hz) componente (deg) fase (deg) 1 6.000E + 01 1.494E + 01 1.000000 - 71.998 0.000 2 1.200E + 02 1.886E-02 0.001262 -50.162 21.836 3 1.800E + 02 1.346E-03 0.000090 102.674 174.671 4 2.400E + 02 1.799E-02 0.001204 -10.866 61.132 5 3.000E + 02 3.604E-03 0.000241 160.923 232.921 6 3.600E + 02 5.642E-03 0.000378 -176.247 -104.250 7 4.200E + 02 2.095E-03 0.000140 122.661 194.658 8 4.800E + 02 4.574E-03 0.000306 -143.754 -71.757 9 5.400E + 02 4.896E- 03 0.000328 -129.418 -57.420 distorsión armónica total =0.186350 por ciento

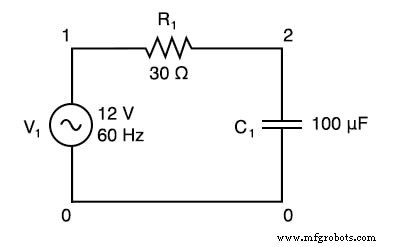

Ejemplo de circuito simple resistor-capacitor de CA

El .ac La tarjeta especifica los puntos de análisis de CA de 60Hz a 60Hz, en un solo punto. Esta tarjeta, por supuesto, es un poco más útil para el análisis de multifrecuencia, donde un rango de frecuencias se puede analizar en pasos. El .print La tarjeta emite el voltaje de CA entre los nodos 1 y 2, y el voltaje de CA entre el nodo 2 y tierra.

Lista de redes:

 Demostración de un circuito de CA simple v1 1 0 ac 12 sin r1 1 2 30 c1 2 0 100u .ac lin 1 60 60 .print ac v (1,2) v (2) .end

Salida:

 frecuencia v (1,2) v (2) 6.000E + 01 8.990E + 00 7.949E + 00

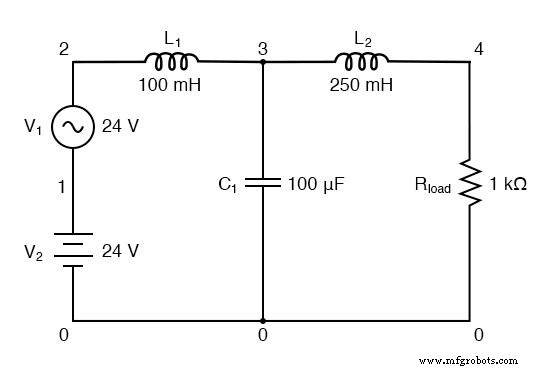

Ejemplo de circuito de filtro de paso bajo

Este filtro de paso bajo bloquea la CA y pasa CC a la _carga R resistor. Típico de un filtro utilizado para suprimir la ondulación de un circuito rectificador, en realidad tiene una frecuencia resonante, lo que técnicamente lo convierte en un filtro de paso de banda.

Sin embargo, funciona bien de todos modos para pasar CC y bloquear los armónicos de alta frecuencia generados por el proceso de rectificación de CA a CC. Su rendimiento se mide con una fuente de CA de 500 Hz a 15 kHz. Si lo desea, el .print La tarjeta se puede sustituir o complementar con un .plot tarjeta para mostrar el voltaje de CA en el nodo 4 gráficamente.

Lista de redes:

 Filtro de paso bajo v1 2 1 ac 24 sin v2 1 0 dc 24 rload 4 0 1k l1 2 3100m l2 3 4250m c1 3 0 100u .ac lin 30500 15k .print ac v (4) .plot ac v ( 4) .end

 frecuencia v (4) 5.000E + 02 1.935E-01 1.000E + 03 3.275E-02 1.500E + 03 1.057E-02 2.000E + 03 4.614E-03 2.500E + 03 2.402E-03 3.000E +03 1.403E-03 3.500E + 03 8.884E-04 4.000E + 03 5.973E-04 4.500E + 03 4.206E-04 5.000E + 03 3.072E-04 5.500E + 03 2.311E-04 6.000E + 03 1.782E-04 6.500E + 03 1.403E-04 7.000E + 03 1.124E-04 7.500E + 03 9.141E-05 8.000E + 03 7.536E-05 8.500E + 03 6.285E-05 9.000E + 03 5.296E -05 9.500E + 03 4.504E-05 1.000E + 04 3.863E-05 1.050E + 04 3.337E-05 1.100E + 04 2.903E-05 1.150E + 04 2.541E-05 1.200E + 04 2.237E-05 1.250E + 04 1.979E-05 1.300E + 04 1.760E-05 1.350E + 04 1.571E-05 1.400E + 04 1.409E-05 1.450E + 04 1.268E-05 1.500E + 04 1.146E-05

 frecuencia v (4) 1.000E-06 1.000E-04 1.000E-02 1.000E + 00 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5.000E + 02 1.935E-01. . . *. 1.000E + 03 3.275E-02. . . *. 1.500E + 03 1.057E-02. . *. 2.000E + 03 4.614E-03. . *. . 2.500E + 03 2.402E-03. . *. . 3.000E + 03 1.403E-03. . *. . 3.500E + 03 8.884E-04. . *. . 4.000E + 03 5.973E-04. . *. . 4.500E + 03 4.206E-04. . *. . 5.000E + 03 3.072E-04. . *. . 5.500E + 03 2.311E-04. . *. . 6.000E + 03 1.782E-04. . *. . 6.500E + 03 1.403E-04. . *. . 7.000E + 03 1.124E-04. *. . 7.500E + 03 9.141E-05. *. . 8.000E + 03 7.536E-05. *. . . 8.500E + 03 6.285E-05. *. . . 9.000E + 03 5.296E-05. *. . . 9.500E + 03 4.504E-05. *. . . 1.000E + 04 3.863E-05. *. . . 1.050E + 04 3.337E-05. *. . . 1.100E + 04 2.903E-05. *. . . 1.150E + 04 2.541E-05. *. . . 1.200E + 04 2.237E-05. *. . . 1.250E + 04 1.979E-05. *. . . 1.300E + 04 1.760E-05. *. . . 1.350E + 04 1.571E-05. *. . . 1.400E + 04 1.409E-05. *. . . 1.450E + 04 1.268E-05. *. . . 1.500E + 04 1.146E-05. *. . . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

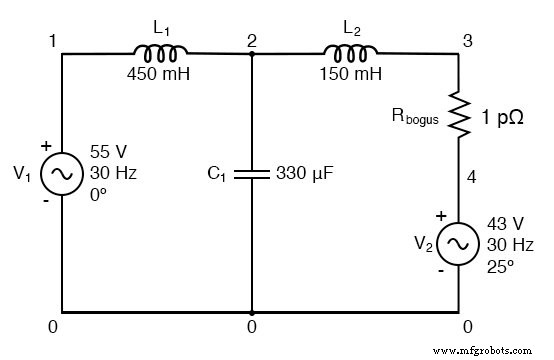

Ejemplo de circuito de red de CA de múltiples fuentes

Una de las idiosincrasias de SPICE es su incapacidad para manejar cualquier lazo en un circuito compuesto exclusivamente por inductores y fuentes de voltaje en serie. Por lo tanto, el "bucle" de V ₁ -L ₁ -L ₂ -V ₂ -V ₁ es inaceptable.

Para solucionar esto, tuve que insertar un bajo -resistencia de resistencia en algún lugar de ese bucle para romperlo. Por lo tanto, tenemos R _falso entre 3 y 4 (con 1 pico-ohmio de resistencia), y V ₂ entre 4 y 0. El circuito de arriba es el diseño original, mientras que el circuito de abajo tiene R _falso insertado para evitar el error SPICE.

Lista de redes:

 Fuente de CA múltiple v1 1 0 ac 55 0 sen v2 4 0 ac 43 25 sen l1 1 2 450m c1 2 0 330u l2 2 3 150m rbogus 3 4 1e-12 .ac lin 1 30 30 .print ac v (2 ) .end

Salida:

 frecuencia v (2) 3.000E + 01 1.413E + 02

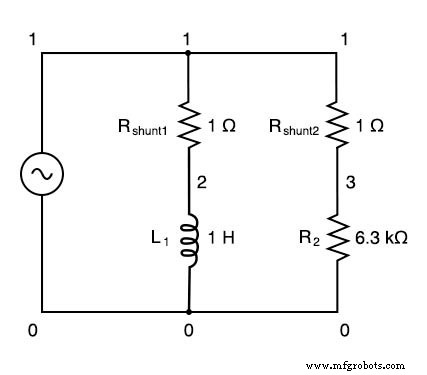

Ejemplo de circuito de demostración de cambio de fase de CA

Las corrientes a través de cada pata están indicadas por las caídas de voltaje en cada resistencia de derivación respectiva (1 amperio =1 voltio a través de 1 Ω), emitida por v (1,2) y v (1,3) términos de la .print tarjeta. La fase de las corrientes a través de cada tramo está indicada por la fase de las caídas de voltaje en cada resistencia de derivación respectiva, emitida por vp (1,2) y vp (1,3) términos en .print tarjeta.

Lista de redes:

 cambio de fase v1 1 0 ac 4 sin rshunt1 1 2 1 rshunt2 1 3 1 l1 2 0 1 r1 3 0 6.3k .ac lin 1 1000 1000 .print ac v (1,2) v (1,3) vp (1,2) vp (1,3) .end

Salida:

 frecuencia v (1,2) v (1,3) vp (1,2) vp (1,3) 1.000E + 03 6.366E-04 6.349E-04 -9.000E + 01 0.000E + 00

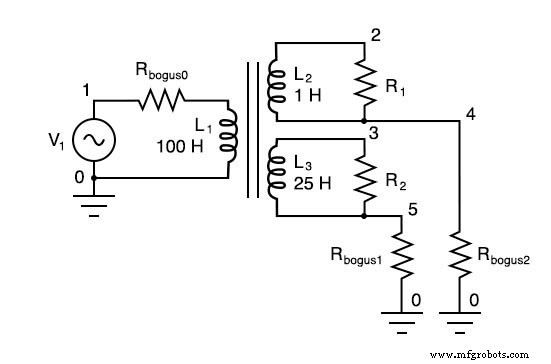

Ejemplo de circuito transformador

SPICE entiende los transformadores como un conjunto de inductores acoplados entre sí. Por lo tanto, para simular un transformador en SPICE, debe especificar los devanados primario y secundario como inductores separados, luego instruir a SPICE para que los vincule con un " k "Tarjeta que especifica la constante de acoplamiento.

Para la simulación de transformador ideal, la constante de acoplamiento sería la unidad (1). Sin embargo, SPICE no puede manejar este valor, por lo que usamos algo como 0.999 como factor de acoplamiento. Tenga en cuenta que todos los pares de inductores de bobinado deben estar acoplados con sus propios k tarjetas para que la simulación funcione correctamente. Para un transformador de dos devanados, un solo k la tarjeta será suficiente.

Para un transformador de tres devanados, tres k las tarjetas deben especificarse (para vincular L ₁ con L ₂ , L ₂ con L ₃ y L ₁ con L ₃ ). El L ₁ / L ₂ La relación de inductancia de 100:1 proporciona una relación de transformación de voltaje reductor de 10:1. Con 120 voltios dentro deberíamos ver 12 voltios fuera del L ₂ devanado. El L ₁ / L ₃ La relación de inductancia de 100:25 (4:1) proporciona una relación de transformación de voltaje reductor de 2:1, que debería darnos 60 voltios de L ₃ bobinado con 120 voltios en.

Lista de redes:

 transformador v1 1 0 ac 120 sin rbogus0 1 6 1e-3 l1 6 0100 l2 2 4 1 l3 3 5 25 k1 l1 l2 0.999 k2 l2 l3 0.999 k3 l1 l3 0.999 r1 2 4 1000 r2 3 5 1000 rbogus1 5 0 1e10 rbogus2 4 0 1e10 .ac lin 1 60 60 .print ac v (1,0) v (2,0) v (3,0) .end

Salida:

 frecuencia v (1) v (2) v (3) 6.000E + 01 1.200E + 02 1.199E + 01 5.993E + 01

En este ejemplo, R _bogus0 es una resistencia de muy bajo valor, que sirve para romper el bucle fuente / inductor de V ₁ / L ₁ . R _falso1 y R _bogus2 son resistencias de muy alto valor necesarias para proporcionar rutas de CC a tierra en cada uno de los circuitos aislados. Tenga en cuenta también que un lado del circuito primario está directamente conectado a tierra. ¡Sin estas referencias básicas, SPICE producirá errores!

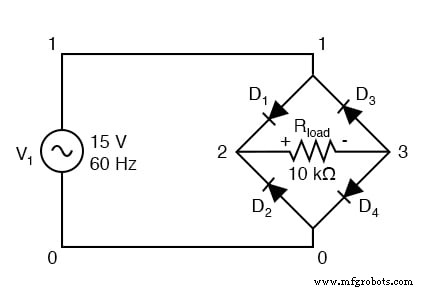

Ejemplo de circuito rectificador de puente de onda completa

Los diodos, como todos los componentes semiconductores de SPICE, deben modelarse para que SPICE conozca todos los detalles esenciales de cómo se supone que deben funcionar. Afortunadamente, SPICE viene con algunos modelos genéricos y el diodo es el más básico. Observe el .model tarjeta que simplemente especifica " d ”Como modelo de diodo genérico para mod1 .

Nuevamente, dado que estamos trazando las formas de onda aquí, necesitamos especificar todos los parámetros de la fuente de CA en una sola tarjeta e imprimir / trazar todos los valores usando el .tran opción.

Lista de redes:

 puente rectificador de onda completa v1 1 0 sin (0 15 60 0 0) rload 1 0 10k d1 1 2 mod1 d2 0 2 mod1 d3 3 1 mod1 d4 3 0 mod1 .model mod1 d .tran .5m 25m .plot tran v (1,0) v (2,3) .end

Salida:

 leyenda:*:v (1) +:v (2,3) tiempo v (1) (*) --------- -2.000E + 01 -1.000E + 01 0.000E + 00 1.000E + 01 2.000E + 01 (+) --------- -5.000E + 00 0.000E + 00 5.000E + 00 1.000E + 01 1.500E + 01 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.000E + 00 0.000E + 00. + *. . 5.000E-04 2.806E + 00. . +. *. . 1.000E-03 5.483E + 00. . + *. . 1.500E-03 7.929E + 00. . . + *. . 2.000E-03 1.013E + 01. . . + *. 2.500E-03 1.198E + 01. . . . * +. 3.000E-03 1.338E + 01. . . . * +. 3.500E-03 1.435E + 01. . . . * +. 4.000E-03 1.476E + 01. . . . * + 4.500E-03 1.470E + 01. . . . * + 5.000E-03 1.406E + 01. . . . * +. 5.500E-03 1.299E + 01. . . . * +. 6.000E-03 1.139E + 01. . . . * +. 6.500E-03 9.455E + 00. . . + *. . 7.000E-03 7.113E + 00. . . + *. . 7.500E-03 4.591E + 00. . +. *. . 8.000E-03 1.841E + 00. . +. *. . 8.500E-03 -9.177E-01. . + *. . . 9.000E-03 -3.689E + 00. . * +. . . 9.500E-03 -6.380E + 00. . *. +. . 1.000E-02 -8.784E + 00. . *. +. . 1.050E-02 -1.075E + 01. *. . . +. 1.100E-02 -1.255E + 01. *. . . +. 1.150E-02 -1.372E + 01. *. . . +. 1.200E-02 -1.460E + 01. *. . . + 1.250E-02 -1.476E + 01. *. . . + 1.300E-02 -1.460E + 01. *. . . + 1.350E-02 -1.373E + 01. *. . . +. 1.400E-02 -1.254E + 01. *. . . +. 1.450E-02 -1.077E + 01. *. . . +. 1.500E-02 -8.726E + 00. . *. +. . 1.550E-02 -6.293E + 00. . *. +. . 1.600E-02 -3.684E + 00. . X . . . 1.650E-02 -9.361E-01. . + *. . . 1.700E-02 1.875E + 00. . +. *. . 1.750E-02 4.552E + 00. . +. *. . 1.800E-02 7.170E + 00. . . + *. . 1.850E-02 9.401E + 00. . . + *. . 1.900E-02 1.146E + 01. . . . * +. 1.950E-02 1.293E + 01. . . . * +. 2.000E-02 1.414E + 01. . . . * +. 2.050E-02 1.464E + 01. . . . * + 2.100E-02 1.483E + 01. . . . * + 2.150E-02 1.430E + 01. . . . * +. 2.200E-02 1.344E + 01. . . . * +. 2.250E-02 1.195E + 01. . . . * +. 2.300E-02 1.016E + 01. . . + *. 2.350E-02 7.917E + 00. . . + *. . 2.400E-02 5.460E + 00. . + *. . 2.450E-02 2.809E + 00. . +. *. . 2.500E-02 -8.297E-04. + *. . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

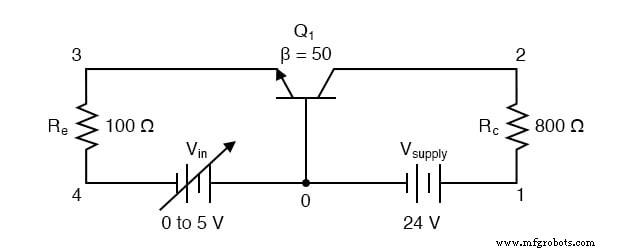

Ejemplo de circuito amplificador de transistor BJT de base común

Este análisis barre el voltaje de entrada (Vin) de 0 a 5 voltios en incrementos de 0.1 voltios, luego imprime el voltaje entre los cables del colector y del emisor del transistor v (2,3). El transistor (Q1) es un NPN con una Beta directa de 50.

Lista de redes:

 Amplificador BJT de base común vsupply 1 0 dc 24 vin 0 4 dc rc 1 2800 re 3 4100 q1 2 0 3 mod1 .model mod1 npn bf =50 .dc vin 0 5 0.1 .print dc v (2, 3) .plot dc v (2,3) .end

Salida:

 vin v (2,3) 0.000E + 00 2.400E + 01 1.000E-01 2.410E + 01 2.000E-01 2.420E + 01 3.000E-01 2.430E + 01 4.000E-01 2.440E + 01 5.000E-01 2.450E + 01 6.000E-01 2.460E + 01 7.000E-01 2.466E + 01 8.000E-01 2.439E + 01 9.000E-01 2.383E + 01 1.000E + 00 2.317E + 01 1.100E +00 2.246E + 01 1.200E + 00 2.174E + 01 1.300E + 00 2.101E + 01 1.400E + 00 2.026E + 01 1.500E + 00 1.951E + 01 1.600E + 00 1.876E + 01 1.700E + 00 1.800E + 01 1.800E + 00 1.724E + 01 1.900E + 00 1.648E + 01 2.000E + 00 1.572E + 01 2.100E + 00 1.495E + 01 2.200E + 00 1.418E + 01 2.300E + 00 1.342E +01 2.400E + 00 1.265E + 01 2.500E + 00 1.188E + 01 2.600E + 00 1.110E + 01 2.700E + 00 1.033E + 01 2.800E + 00 9.560E + 00 2.900E + 00 8.787E + 00 3.000E + 00 8.014E + 00 3.100E + 00 7.240E + 00 3.200E + 00 6.465E + 00 3.300E + 00 5.691E + 00 3.400E + 00 4.915E + 00 3.500E + 00 4.140E + 00 3.600E +00 3.364E + 00 3.700E + 00 2.588E + 00 3.800E + 00 1.811E + 00 3.900E + 00 1.034E + 00 4.000E + 00 2.587E-01 4.100E + 00 9.744E-02 4.200E + 00 7.815E-02 4.300E + 00 6.806E-02 4.400E + 00 6.141E-02 4.500E + 00 5.657E-02 4.600E + 00 5.281E-02 4.700E + 00 4.981E-02 4.800E + 00 4.734E -02 4,90 0E + 00 4.525E-02 5.000E + 00 4.346E-02

 vin v (2,3) 0.000E + 00 1.000E + 01 2.000E + 01 3.000E + 01 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.000E + 00 2.400E + 01. . . *. 1.000E-01 2.410E + 01. . . *. 2.000E-01 2.420E + 01. . . *. 3.000E-01 2.430E + 01. . . *. 4.000E-01 2.440E + 01. . . *. 5.000E-01 2.450E + 01. . . *. 6.000E-01 2.460E + 01. . . *. 7.000E-01 2.466E + 01. . . *. 8.000E-01 2.439E + 01. . . *. 9.000E-01 2.383E + 01. . . *. 1.000E + 00 2.317E + 01. . . *. 1.100E + 00 2.246E + 01. . . *. 1.200E + 00 2.174E + 01. . . *. 1.300E + 00 2.101E + 01. . . *. 1.400E + 00 2.026E + 01. . *. 1.500E + 00 1.951E + 01. . *. . 1.600E + 00 1.876E + 01. . *. . 1.700E + 00 1.800E + 01. . *. . 1.800E + 00 1.724E + 01. . *. . 1.900E + 00 1.648E + 01. . *. . 2.000E + 00 1.572E + 01. . *. . 2.100E + 00 1.495E + 01. . *. . 2.200E + 00 1.418E + 01. . *. . 2.300E + 00 1.342E + 01. . *. . 2.400E + 00 1.265E + 01. . *. . 2.500E + 00 1.188E + 01. . *. . 2.600E + 00 1.110E + 01. . *. . 2.700E + 00 1.033E + 01. *. . 2.800E + 00 9.560E + 00. *. . . 2.900E + 00 8.787E + 00. *. . . 3.000E + 00 8.014E + 00. *. . . 3.100E + 00 7.240E + 00. *. . . 3.200E + 00 6.465E + 00. *. . . 3.300E + 00 5.691E + 00. *. . . 3.400E + 00 4.915E + 00. *. . . 3.500E + 00 4.140E + 00. *. . . 3.600E + 00 3.364E + 00. *. . . 3.700E + 00 2.588E + 00. *. . . 3.800E + 00 1.811E + 00. *. . . 3.900E + 00 1.034E + 00. *. . . 4.000E + 00 2.587E-01 *. . . 4.100E + 00 9.744E-02 *. . . 4.200E + 00 7.815E-02 *. . . 4.300E + 00 6.806E-02 *. . . 4.400E + 00 6.141E-02 *. . . 4.500E + 00 5.657E-02 *. . . 4.600E + 00 5.281E-02 *. . . 4.700E + 00 4.981E-02 *. . . 4.800E + 00 4.734E-02 *. . . 4.900E + 00 4.525E-02 *. . . 5.000E + 00 4.346E-02 *. . . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

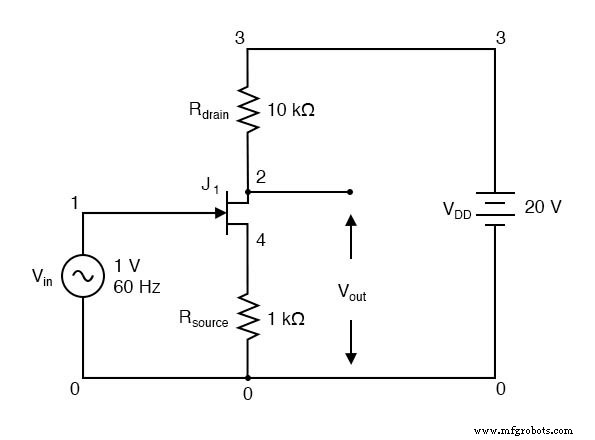

Ejemplo de circuito amplificador JFET de fuente común con autopolarización

Lista de redes:

 amplificador jfet de fuente común vin 1 0 sin (0 1 60 0 0) vdd 3 0 dc 20 rdrain 3 2 10k rsource 4 0 1k j1 2 1 4 mod1 .model mod1 njf .tran 1m 30m .plot tran v (2 , 0) v (1,0) .end

Salida:

 leyenda:*:v (2) +:v (1) tiempo v (2) (*) --------- 1.400E + 01 1.600E + 01 1.800E + 01 2.000E + 01 2.200E + 01 (+) --------- -1.000E + 00 -5.000E-01 0.000E + 00 5.000E-01 1.000E + 00 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.000E + 00 1.708E + 01. . * +. . 1.000E-03 1.609E + 01. . *. +. . 2.000E-03 1.516E + 01. *. . . +. 3.000E-03 1.448E + 01. *. . . +. 4.000E-03 1.419E + 01. *. . . + 5.000E-03 1.432E + 01. *. . . +. 6.000E-03 1.490E + 01. *. . . +. 7.000E-03 1.577E + 01. *. . +. . 8.000E-03 1.676E + 01. . *. +. . 9.000E-03 1.768E + 01. . + *. . . 1.000E-02 1.841E + 01. +. . *. . 1.100E-02 1.890E + 01. +. . *. . 1.200E-02 1.912E + 01. +. . *. . 1.300E-02 1.912E + 01. +. . *. . 1.400E-02 1.890E + 01. +. . *. . 1.500E-02 1.842E + 01. +. . *. . 1.600E-02 1.768E + 01. . + *. . . 1.700E-02 1.676E + 01. . *. +. . 1.800E-02 1.577E + 01. *. . +. . 1.900E-02 1.491E + 01. *. . . +. 2.000E-02 1.432E + 01. *. . . +. 2.100E-02 1.419E + 01. *. . . + 2.200E-02 1.449E + 01. *. . . +. 2.300E-02 1.516E + 01. *. . . +. 2.400E-02 1.609E + 01. . *. +. . 2.500E-02 1.708E + 01. . * +. . 2.600E-02 1.796E + 01. . + *. . 2.700E-02 1.861E + 01. +. . *. . 2.800E-02 1.900E + 01. +. . *. . 2.900E-02 1.916E + 01 +. . *. . 3.000E-02 1.908E + 01. +. . *. . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

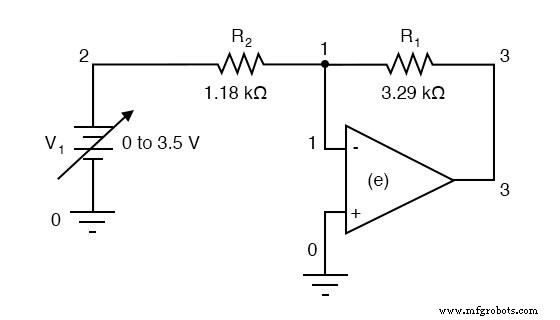

Ejemplo de circuito de amplificador operacional inversor

Para simular un amplificador operacional ideal en SPICE, usamos una fuente de voltaje dependiente del voltaje como amplificador diferencial con una ganancia extremadamente alta. El " e ”Configura la fuente de voltaje dependiente con cuatro nodos, 3 y 0 para la salida de voltaje, y 1 y 0 para la entrada de voltaje. No se necesita fuente de alimentación para la fuente de voltaje dependiente, a diferencia de un amplificador operacional real. La ganancia de voltaje se establece en 999.000 en este caso. La fuente de voltaje de entrada (V ₁ ) barre de 0 a 3,5 voltios en pasos de 0,05 voltios. Lista de redes:

 Inversión de opamp v1 2 0 dc e 3 0 0 1 999k r1 3 1 3.29k r2 1 2 1.18k .dc v1 0 3.5 0.05 .print dc v (3,0) .end

Salida:

 v1 v (3) 0.000E + 00 0.000E + 00 5.000E-02 -1.394E-01 1.000E-01 -2.788E-01 1.500E-01 -4.182E-01 2.000E-01 -5.576E -01 2.500E-01 -6.970E-01 3.000E-01 -8.364E-01 3.500E-01 -9.758E-01 4.000E-01 -1.115E + 00 4.500E-01 -1.255E + 00 5.000E- 01 -1.394E + 00 5.500E-01 -1.533E + 00 6.000E-01 -1.673E + 00 6.500E-01 -1.812E + 00 7.000E-01 -1.952E + 00 7.500E-01 -2.091E + 00 8.000E-01 -2.231E + 00 8.500E-01 -2.370E + 00 9.000E-01 -2.509E + 00 9.500E-01 -2.649E + 00 1.000E + 00 -2.788E + 00 1.050E + 00 -2.928E + 00 1.100E + 00 -3.067E + 00 1.150E + 00 -3.206E + 00 1.200E + 00 -3.346E + 00 1.250E + 00 -3.485E + 00 1.300E + 00 -3.625E + 00 1.350E + 00 -3.764E + 00 1.400E + 00 -3.903E + 00 1.450E + 00 -4.043E + 00 1.500E + 00 -4.182E + 00 1.550E + 00 -4.322E + 00 1.600E + 00 - 4.461E + 00 1.650E + 00 -4.600E + 00 1.700E + 00 -4.740E + 00 1.750E + 00 -4.879E + 00 1.800E + 00 -5.019E + 00 1.850E + 00 -5.158E + 00 1.900 E + 00 -5.297E + 00 1.950E + 00 -5.437E + 00 2.000E + 00 -5.576E + 00 2.050E + 00 -5.716E + 00 2.100E + 00 -5.855E + 00 2.150E + 00 -5.994 E + 00 2.200E + 00 -6.134E + 00 2.250E + 00 -6.273E + 00 2.300E + 00 -6.413E + 00 2 .350E + 00 -6.552E + 00 2.400E + 00 -6.692E + 00 2.450E + 00 -6.831E + 00 2.500E + 00 -6.970E + 00 2.550E + 00 -7.110E + 00 2.600E + 00 - 7.249E + 00 2.650E + 00 -7.389E + 00 2.700E + 00 -7.528E + 00 2.750E + 00 -7.667E + 00 2.800E + 00 -7.807E + 00 2.850E + 00 -7.946E + 00 2.900 E + 00 -8.086E + 00 2.950E + 00 -8.225E + 00 3.000E + 00 -8.364E + 00 3.050E + 00 -8.504E + 00 3.100E + 00 -8.643E + 00 3.150E + 00 -8.783 E + 00 3.200E + 00 -8.922E + 00 3.250E + 00 -9.061E + 00 3.300E + 00 -9.201E + 00 3.350E + 00 -9.340E + 00 3.400E + 00 -9.480E + 00 3.450E +00 -9.619E + 00 3.500E + 00 -9.758E + 00

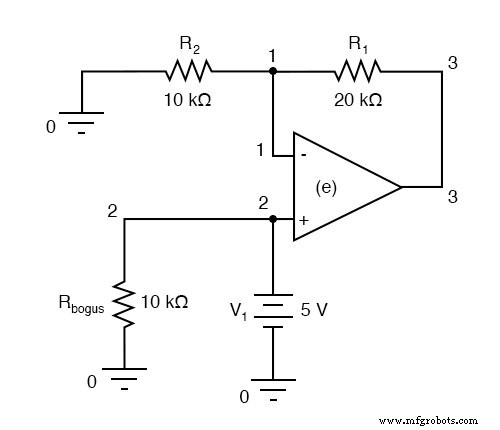

Ejemplo de circuito de amplificador operacional no inversor

Otro ejemplo de una peculiaridad SPICE:dado que la fuente de voltaje dependiente " e "No se considera una carga para la fuente de voltaje V ₁ , SPICE interpreta V ₁ estar en circuito abierto y se negará a analizarlo. La solución es conectar R _falso en paralelo con V ₁ para actuar como una carga de CC.

Estar conectado directamente a través de V ₁ , la resistencia de R _falso no es crucial para el funcionamiento del circuito, por lo que 10 kΩ funcionarán bien. Decidí no barrer la V ₁ voltaje de entrada en este circuito con el fin de mantener la lista de conexiones y la lista de salida simples.

Lista de redes:

 opamp no inversor v1 2 0 dc 5 rbogus 2 0 10k e 3 0 2 1 999k r1 3 1 20k r2 1 0 10k .end

Salida:

 voltaje del nodo voltaje del nodo voltaje del nodo (1) 5.0000 (2) 5.0000 (3) 15.0000

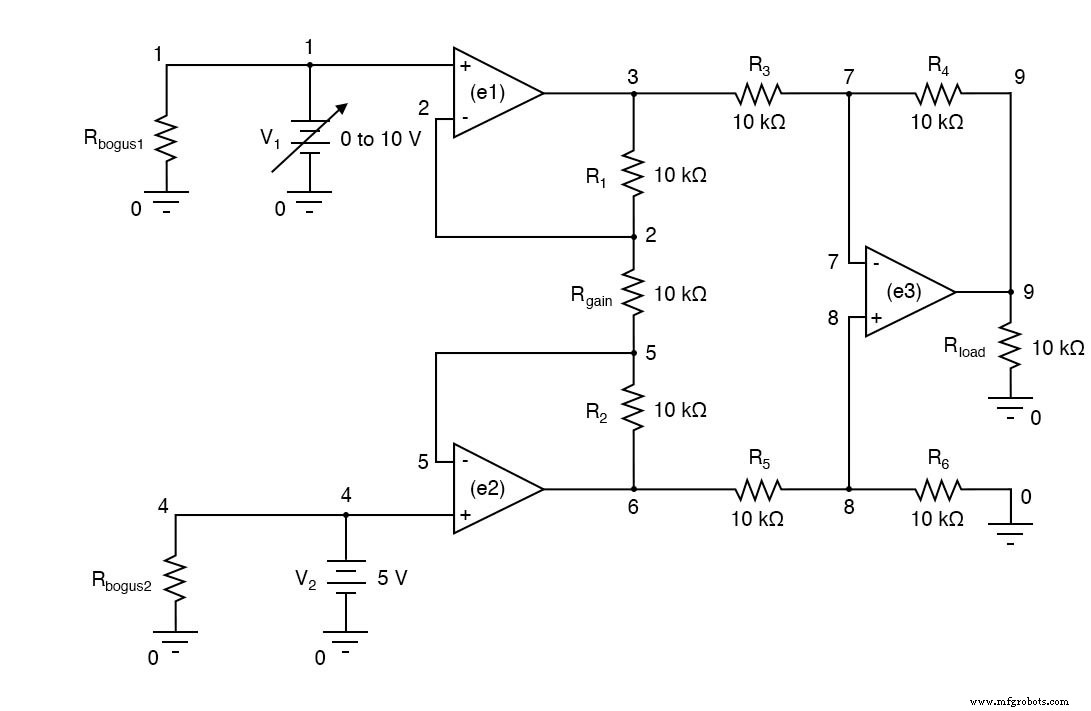

Ejemplo de circuito amplificador de instrumentación

Tenga en cuenta el R _falso1 de muy alta resistencia y R _bogus2 resistencias en la lista de conexiones (no se muestra en el esquema por brevedad) en cada fuente de voltaje de entrada, para evitar que SPICE piense en V ₁ y V ₂ estaban en circuito abierto, al igual que los otros ejemplos de circuitos de amplificador operacional.

Lista de redes:

 Amplificador de instrumentación v1 1 0 rbogus1 1 0 9e12 v2 4 0 dc 5 rbogus2 4 0 9e12 e1 3 0 1 2 999k e2 6 0 4 5 999k e3 9 0 8 7 999k rload 9 0 10k r1 2 3 10k rgain 2 5 10k r2 5 6 10k r3 3 7 10k r4 7 9 10k r5 6 8 10k r6 8 0 10k .dc v1 0 10 1 .print dc v (9) v (3,6) .end

Salida:

 v1 v (9) v (3,6) 0.000E + 00 1.500E + 01 -1.500E + 01 1.000E + 00 1.200E + 01 -1.200E + 01 2.000E + 00 9.000E + 00 -9.000 E + 00 3.000E + 00 6.000E + 00 -6.000E + 00 4.000E + 00 3.000E + 00 -3.000E + 00 5.000E + 00 9.955E-11 -9.956E-11 6.000E + 00 -3.000E + 00 3.000E + 00 7.000E + 00 -6.000E + 00 6.000E + 00 8.000E + 00 -9.000E + 00 9.000E + 00 9.000E + 00 -1.200E + 01 1.200E + 01 1.000E + 01 -1.500 E + 01 1.500E + 01

Ejemplo de circuito integrador de amplificador operacional con entrada de onda sinusoidal

Lista de redes:

 Integrador con entrada de onda sinusoidal vin 1 0 sin (0 15 60 0 0) r1 1 2 10k c1 2 3 150u ic =0 e 3 0 0 2 999k .tran 1m 30m uic .plot tran v (1,0) v (3,0) .end

Salida:

 leyenda:*:v (1) +:v (3) tiempo v (1) (*) -------- -2.000E + 01 -1.000E + 01 0.000E + 00 1.000E + 01 (+) -------- -6.000E-02 -4.000E-02 -2.000E-02 0.000E + 00 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.000E + 00 6.536E-08. . * +. 1.000E-03 5.516E + 00. . . * +. . 2.000E-03 1.021E + 01. . . + *. 3.000E-03 1.350E + 01. . . +. *. 4.000E-03 1.495E + 01. . +. . *. 5.000E-03 1.418E + 01. . +. . *. 6.000E-03 1.150E + 01. +. . . *. 7.000E-03 7.214E + 00. +. . *. . 8.000E-03 1.867E + 00. +. . *. . 9.000E-03 -3.709E + 00. +. *. . . 1.000E-02 -8.805E + 00. +. *. . . 1.100E-02 -1.259E + 01. * +. . . 1.200E-02 -1.466E + 01. *. +. . . 1.300E-02 -1.471E + 01. *. +. . . 1.400E-02 -1.259E + 01. *. . +. . 1.500E-02 -8.774E + 00. . *. +. . 1.600E-02 -3.723E + 00. . *. +. . 1.700E-02 1.870E + 00. . . * +. 1.800E-02 7.188E + 00. . . * +. . 1.900E-02 1.154E + 01. . . +. *. 2.000E-02 1.418E + 01. . . +. *. 2.100E-02 1.490E + 01. . +. . *. 2.200E-02 1.355E + 01. . +. . *. 2.300E-02 1.020E + 01. +. . *. 2.400E-02 5.496E + 00. +. . *. . 2.500E-02 -1.486E-03. +. *. . 2.600E-02 -5.489E + 00. +. *. . . 2.700E-02 -1.021E + 01. + *. . . 2.800E-02 -1.355E + 01. *. +. . . 2.900E-02 -1.488E + 01. *. +. . . 3.000E-02 -1.427E + 01. *. . +. . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

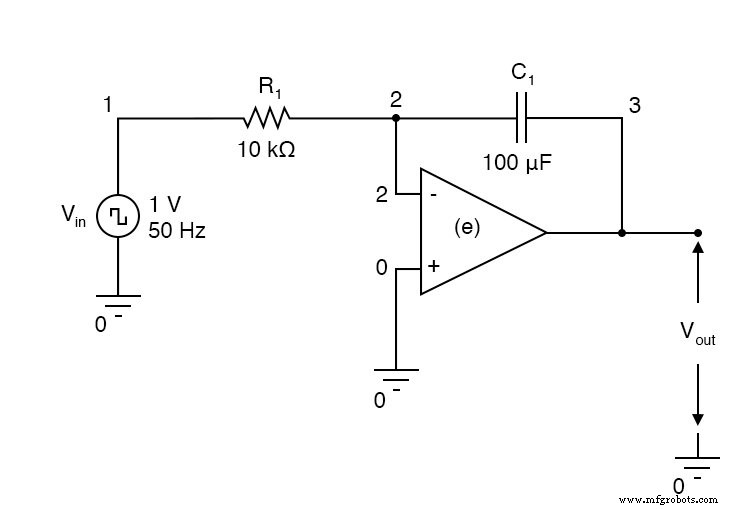

Ejemplo de circuito integrador de amplificador operacional con entrada de onda cuadrada

Lista de redes:

 Integrador con entrada de onda cuadrada vin 1 0 pulso (-1 1 0 0 0 10m 20m) r1 1 2 1k c1 2 3 150u ic =0 e 3 0 0 2 999k .tran 1m 50m uic .plot tran v (1, 0) v (3,0) .end

Salida: <(1) +:v (3) tiempo v (1) (*) ————- 1.000E + 00 -5.000E-01 0.000E + 00 5.000E-01 1.000E + 00 (+) ——— —-1.000E-01 -5.000E-02 0.000E + 00 5.000E-02 1.000E-01 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0.000E + 00 -1.000E + 00 *. +. . 1.000E-03 1.000E + 00. . +. * 2.000E-03 1.000E + 00. . +. . * 3.000E-03 1.000E + 00. . +. . * 4.000E-03 1.000E + 00. . +. . * 5.000E-03 1.000E + 00. . +. . * 6.000E-03 1.000E + 00. . +. . * 7.000E-03 1.000E + 00. . +. . * 8.000E-03 1.000E + 00. . +. . * 9.000E-03 1.000E + 00. +. . . * 1.000E-02 1.000E + 00. +. . . * 1.100E-02 1.000E + 00. +. . . * 1.200E-02 -1.000E + 00 * +. . . . 1.300E-02 -1.000E + 00 * +. . . . 1.400E-02 -1.000E + 00 * +. . . . 1.500E-02 -1.000E + 00 *. +. . . 1.600E-02 -1.000E + 00 *. +. . . 1.700E-02 -1.000E + 00 *. +. . . 1.800E-02 -1.000E + 00 *. +. . . 1.900E-02 -1.000E + 00 *. +. . . 2.000E-02 -1.000E + 00 *. +. . . 2.100E-02 1.000E + 00. . +. . * 2.200E-02 1.000E + 00. . +. . * 2.300E-02 1.000E + 00. . +. . * 2.400E-02 1.000E + 00. . +. . * 2.500E-02 1.000E + 00. . +. . * 2.600E-02 1.000E + 00. . +. . * 2.700E-02 1.000E + 00. +. . . * 2.800E-02 1.000E + 00. +. . . * 2.900E-02 1.000E + 00. +. . . * 3.000E-02 1.000E + 00. +. . . * 3.100E-02 1.000E + 00. +. . . * 3.200E-02 -1.000E + 00 * +. . . . 3.300E-02 -1.000E + 00 * +. . . . 3.400E-02 -1.000E + 00 * +. . . . 3.500E-02 -1.000E + 00 * +. . . . 3.600E-02 -1.000E + 00 * +. . . . 3.700E-02 -1.000E + 00 *. +. . . 3.800E-02 -1.000E + 00 *. +. . . 3.900E-02 -1.000E + 00 *. +. . . 4.000E-02 -1.000E + 00 *. +. . . 4.100E-02 1.000E + 00. . +. . * 4.200E-02 1.000E + 00. . +. . * 4.300E-02 1.000E + 00. . +. . * 4.400E-02 1.000E + 00. . +. . * 4.500E-02 1.000E + 00. +. . . * 4.600E-02 1.000E + 00. +. . . * 4.700E-02 1.000E + 00. +. . . * 4.800E-02 1.000E + 00. +. . . * 4.900E-02 1.000E + 00. +. . . * 5.000E-02 1.000E + 00 +. . . * - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
