Circuito de alarma de incendio simple usando termistor - Circuito electrónico

En nuestro día a día, normalmente utilizamos varios aparatos electrónicos como timbre de llamada, control remoto de TV, luces exteriores automáticas, sistemas de apertura automática de puertas, sistemas de alarma contra incendios, etc. Estos electrodomésticos electrónicos se diseñan utilizando varios proyectos electrónicos que incluyen circuitos basados ​​en sensores, circuitos basados ​​en microcontroladores, circuitos integrados, proyectos basados ​​en comunicaciones, etc. En este artículo, analicemos un circuito simple de alarma contra incendios que usa termistor.


Circuito de alarma contra incendios

El dispositivo electrónico más esencial en el hogar, la industria o cualquier otro lugar donde exista la posibilidad de un accidente de incendio es un circuito de alarma de incendio. El circuito de alarma contra incendios se puede definir como un circuito electrónico que se utiliza para identificar accidentes y alertas de incendios. Por lo tanto, al usar el circuito de alarma contra incendios, podemos evitar pérdidas financieras y también salvar a las personas de peligrosos accidentes de incendio.

Proyectos de electrónica

Existen numerosos proyectos de electrónica que utilizamos en nuestra vida cotidiana, como el circuito de alarma contra incendios, el sistema automático de iluminación exterior, el regulador automático del ventilador, la luz de detección nocturna, la cocina temporizador, luces de discoteca, etc. Estos proyectos de electrónica se pueden realizar sobre la placa de pruebas sin soldar ningún componente, por lo que estos proyectos también se denominan proyectos de placa de pruebas sin soldadura. Los proyectos de tablero sin soldadura se pueden usar para probar los proyectos en funcionamiento, las salidas de varios circuitos con diferentes componentes, el mismo conjunto de componentes se puede reutilizar para diseñar varios proyectos con algunos componentes adicionales.

Cinco pasos simples para construir un proyecto de alarma contra incendios

El proyecto de alarma contra incendios está diseñado para desarrollar un sistema de control de temperatura mediante termistor. Este circuito de alarma de incendio simple que usa termistor se puede desarrollar por su cuenta en una placa de prueba sin soldadura siguiendo simples pasos. Por lo tanto, se puede considerar como un mini proyecto de alarma contra incendios.

Paso 1:Estimación del diagrama de bloques del circuito de alarma contra incendios

El diagrama de bloques del diagrama de bloques del circuito de alarma contra incendios se puede estimar en función de los requisitos y la aplicación del proyecto.

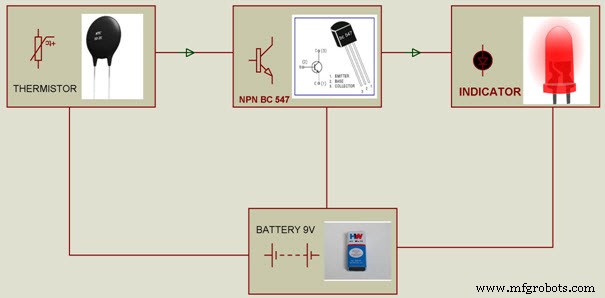

Alarma de incendio Diagrama de bloques del sistema

El sistema de alarma contra incendios simple es uno de los proyectos innovadores de placa de prueba sin soldadura. Este diagrama de bloques del proyecto de alarma contra incendios consta de termistor, transistor, indicador y batería.

Paso 2:Recopilación de los componentes necesarios para el circuito de alarma contra incendios

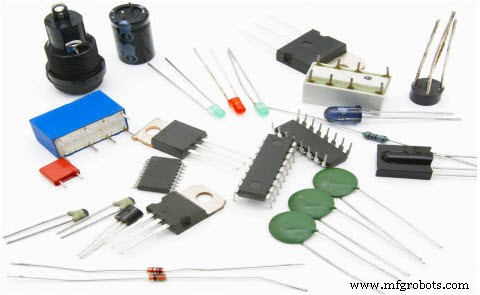

Eléctrico y Componentes electrónicos

Según el diagrama de bloques del sistema de alarma contra incendios, se pueden estimar los componentes necesarios para diseñar el circuito de alarma contra incendios. Por lo tanto, todos los componentes eléctricos y electrónicos necesarios se pueden comprar en cualquier tienda de electrónica en línea (como www.edgefxkits.com en varios tipos de kits, como un kit de proyecto - componentes individuales, kit listo para usar - kit completamente desarrollado-plug &play tipo y kit de bricolaje - kit Hágalo usted mismo). Los componentes electrónicos como termistor, transistor, indicador, batería, etc., son componentes necesarios para diseñar un circuito de alarma contra incendios.

Paso 3:Estimación del diagrama del circuito de alarma contra incendios

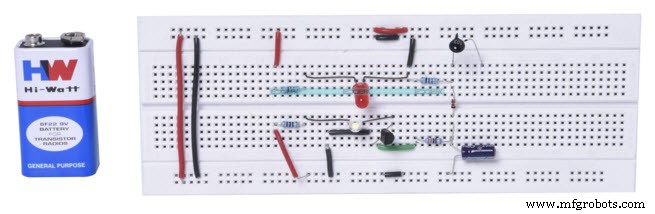

Alarma de incendio Proyecto de placa de pruebas del sistema

Los componentes están conectados entre sí para formar el circuito de alarma contra incendios utilizando cables de conexión como se muestra en la figura anterior. Aquí, se utiliza una placa de pruebas sin soldadura para conectar todos los componentes para formar el circuito de proyecto de alarma contra incendios requerido. El mismo conjunto de componentes se puede utilizar para diseñar diferentes circuitos o para mejorar el circuito conectando algunos componentes adicionales.

Paso 4:Circuito de conexión y soldadura

Procedimiento de soldadura

El mismo circuito después de probar la salida sobre una placa de prueba sin soldadura se puede conectar a través de PCB (placa de circuito impreso) y soldar para evitar la pérdida de los componentes o la desconexión del circuito. La soldadura de componentes para formar un circuito se puede realizar siguiendo algunas técnicas básicas de soldadura. Por lo tanto, el circuito se puede conectar y soldar en PCB de acuerdo con el circuito probado.

Paso 5:Principio de funcionamiento de la alarma contra incendios

El principio de funcionamiento de la alarma contra incendios se basa en el termistor utilizado en el circuito de la alarma contra incendios. Este circuito de alarma contra incendios se utiliza para identificar e indicar un aumento de temperatura más allá de cierto valor (temperatura de un área cerrada).

El aumento de temperatura se indica encendiendo el LED (se puede usar el sistema de enfriamiento para llevar la temperatura a su valor normal). Por lo tanto, si la temperatura excede un cierto valor, entonces el enfriador o la carga se enciende automáticamente sin ningún sistema de monitoreo. Para activar el relé en lugar del LED, se puede utilizar un amplificador operacional junto con un termistor de coeficiente negativo.

En este circuito de mini proyecto de alarma contra incendios, el termistor se usa como sensor de temperatura porque el termistor es muy económico en comparación con todos los demás sensores de temperatura. Pero, para aplicaciones que requieren corrección de respuesta lineal es necesaria ya que los termistores exhiben una resistencia altamente no lineal frente a características de temperatura. En el diagrama de bloques anterior, si la temperatura cambia, la entrada al transistor NPN cambia. La salida del transistor NPN se utiliza para encender el indicador LED. La precisión de este mini proyecto de alarma contra incendios se puede aumentar utilizando un sensor de temperatura digital en lugar de analógico. Este proyecto se puede mejorar aún más para extinguir incendios utilizando un proyecto de robot de extinción de incendios.


El robot de extinción de incendios se utiliza para extinguir incendios que se pueden detectar mediante un sensor de temperatura. El robot de extinción de incendios consta de un tanque de agua con una bomba para rociar agua en caso de accidente de incendio.

¿Está interesado en diseñar proyectos de electrónica? ¿Desea diseñar un proyecto de alarma contra incendios por su cuenta utilizando nuestro proyecto de placa de prueba sin soldadura? No dude en publicar sus comentarios, sugerencias e ideas en la sección de comentarios a continuación.
