BrewBench: Kit de Monitorización de Temperatura Arduino & ESP32 para Cerveza Casera
Componentes y Suministros
| Arduino Yun | 1 | Desarrollado originalmente con Yun pero también funciona con Yun2, ESP8266, ESP32 o cualquier Arduino. |
| Arduino Yun Rev 2 | 1 | |
| Espressif ESP8266 ESP-12E | 1 | |
| Adafruit Termistor | 1 | Sensor: Funciona en puertos analógicos, puede usarse con termopozo. |
| DS18B20 | 1 | Sensor: Funciona en puertos digitales con resistencia 4.7K ohm. |
| PT100 | 1 | Sensor: Funciona en puertos analógicos. Necesita amplificador MAX31865 RTD o transmisor ZJIA DC 24V RTD PT100. |
| Resistencia 10k ohm | 1 | Solo necesario si usas sensor termistor. |
| Resistencia 4.75k ohm | 1 | Solo necesario si usas sensor DS18B20. |
| Módulo Relé 2 Canales SainSmart | 1 | Solo necesario si cableas calentador/bomba para sistema RIMS. |
| Protoboard (genérica) | 1 | |
| Cables Dupont (genéricos) | 1 | |
| Sensor DHT11 Temperatura y Humedad (4 pines) | 1 | |
| Sensor DHT22 Temperatura | 1 |
Aplicaciones y Servicios Online

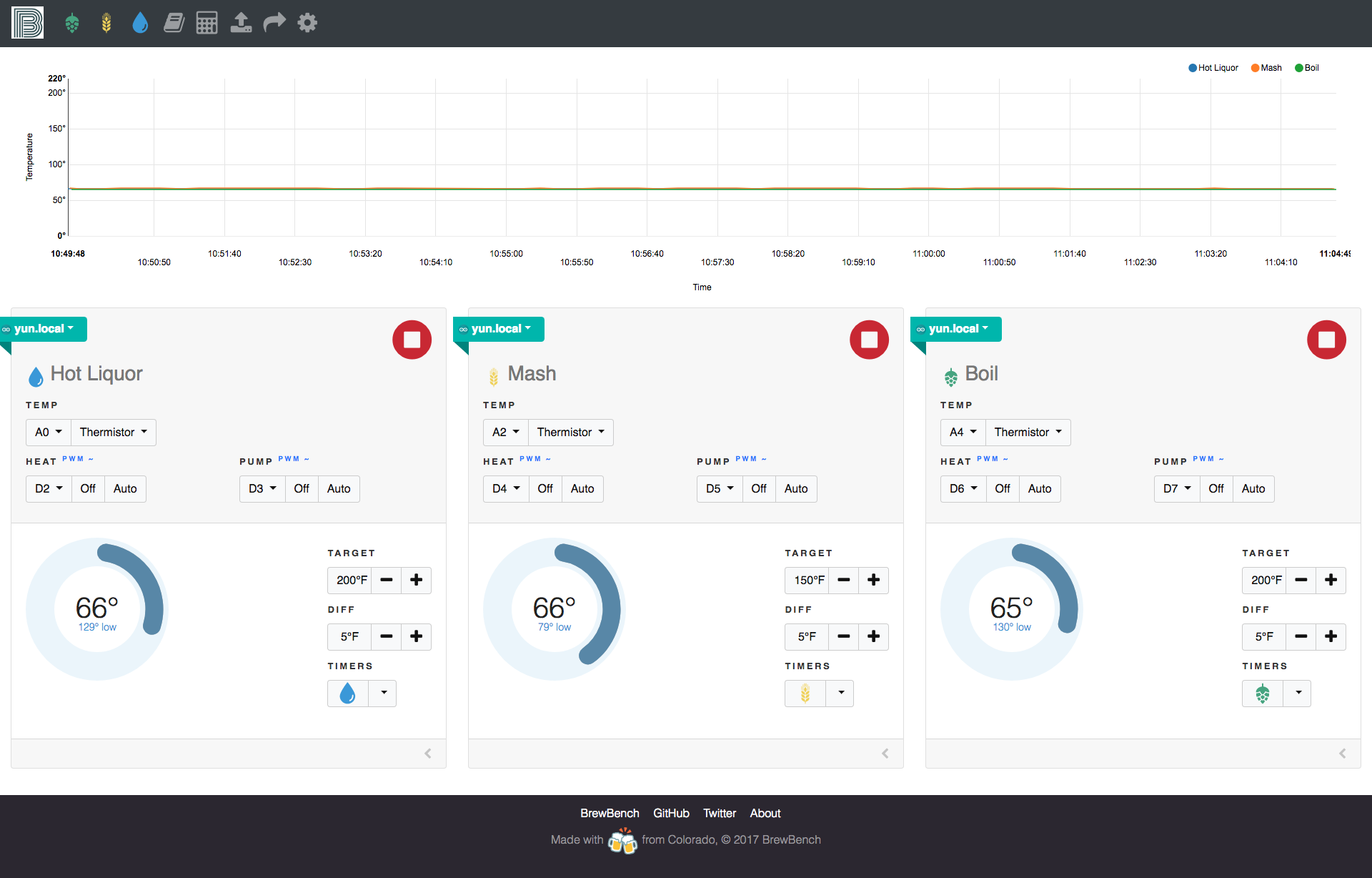

- BrewBench Monitor - Web y app móvil para monitorizar temperaturas desde tu LAN
- BrewBench Forum - Comunidad y foro BrewBench
Sobre el Proyecto

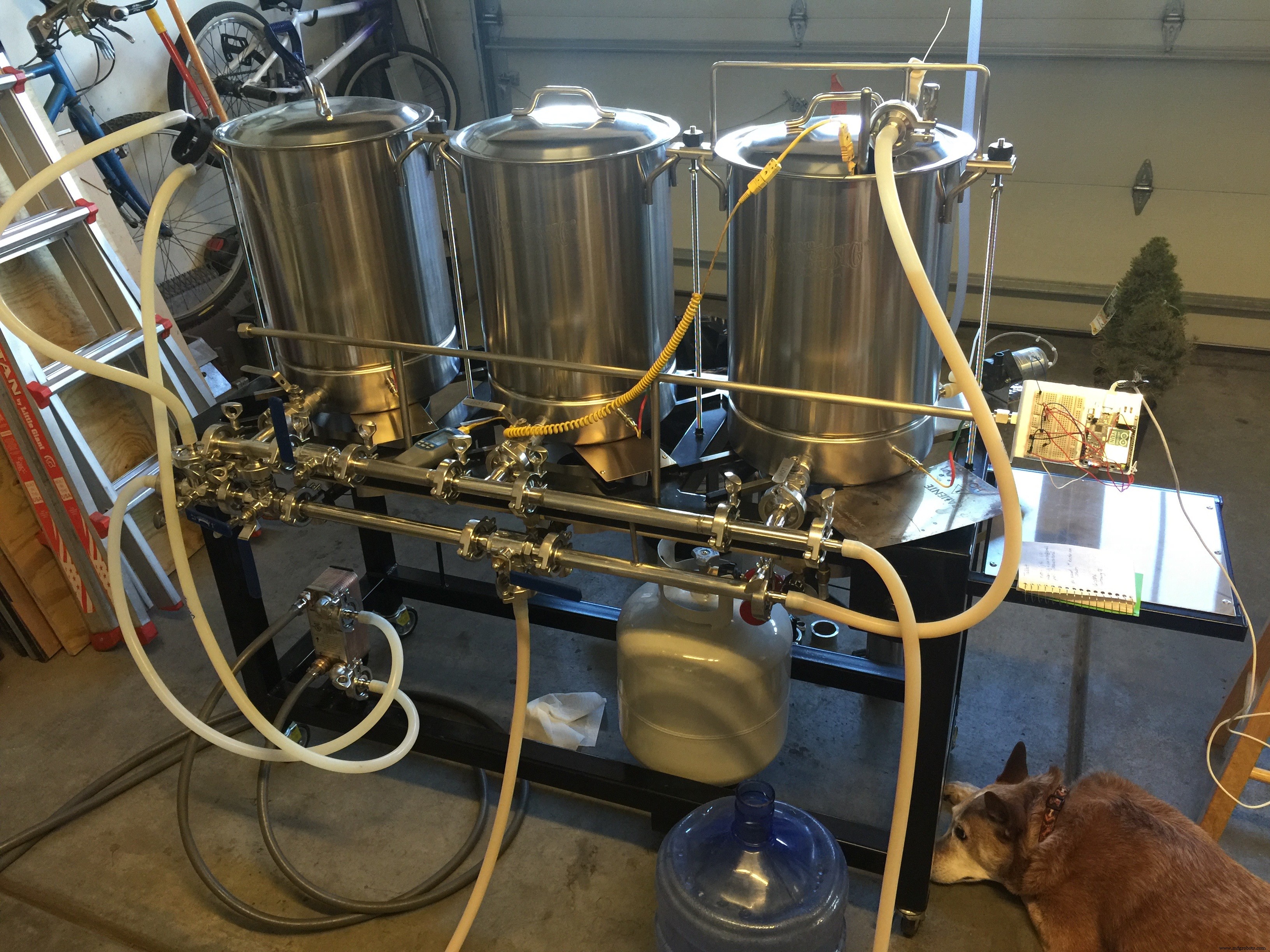

BrewBench es un monitor, controlador y sistema de alertas Arduino para el cervecero casero entusiasta. Usa la API REST de Arduino para interfazar con termistores conectados a puertos analógicos. También puedes conectar un relé a puertos digitales y añadir un calentador/bomba para crear un sistema RIMS. El software arranca/para el calentador/bomba según la temperatura objetivo que configures.
Configurar el Arduino
- Conéctalo a tu WiFi (ver Arduino Yun)
- Habilita la API REST (ver Arduino Yun)
- Descarga un sketch desde https://monitor.brewbench.co
Conectar Sensores y Relés
Una vez conectados los sensores de temperatura a puertos analógicos o digitales, abre la web app e introduce la IP o hostname del Arduino en ajustes. Añade un sensor y empieza a elaborar.
Código
GitHub
https://github.com/brewbench
https://github.com/brewbench/monitor

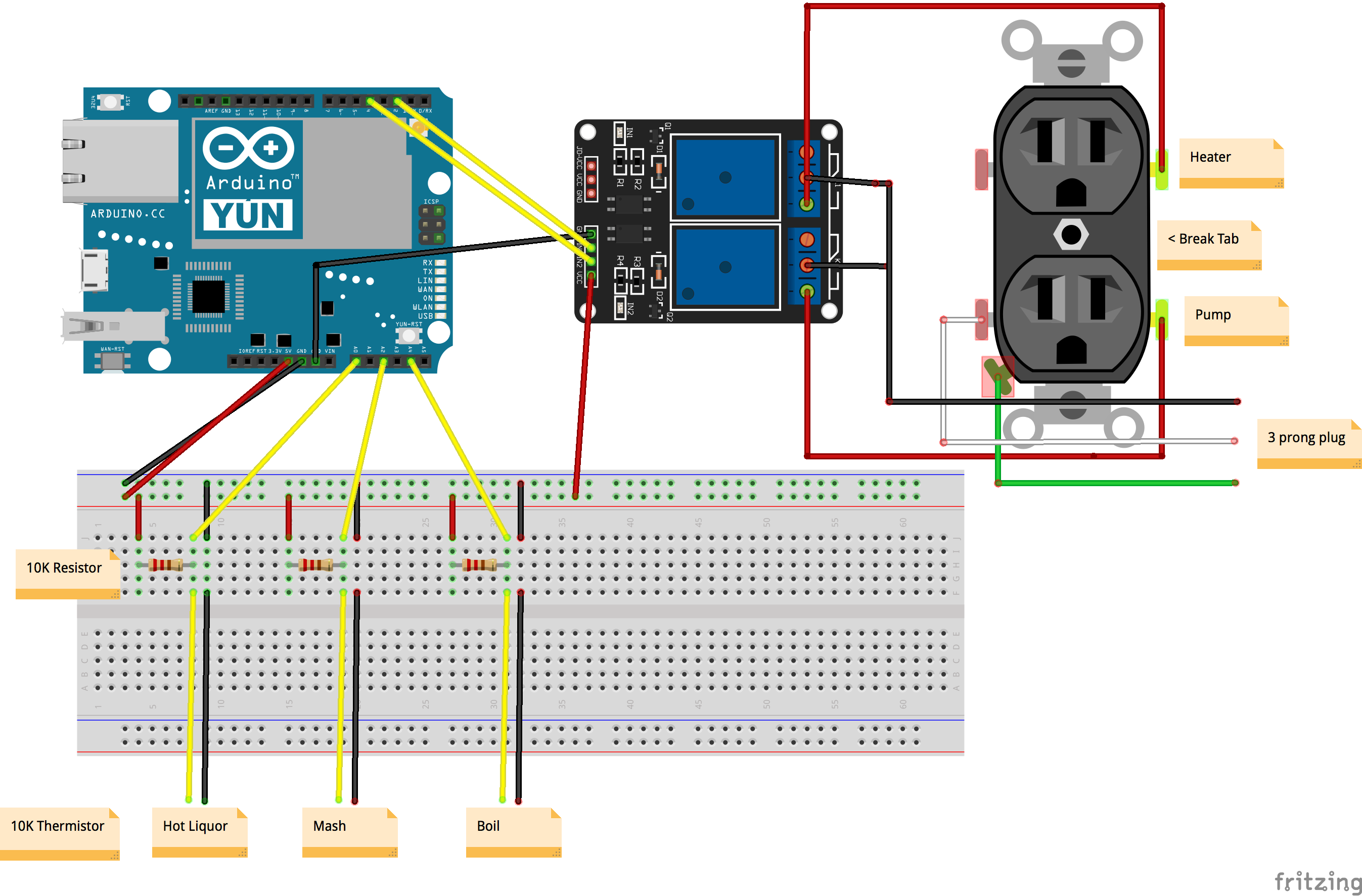

Esquemáticos

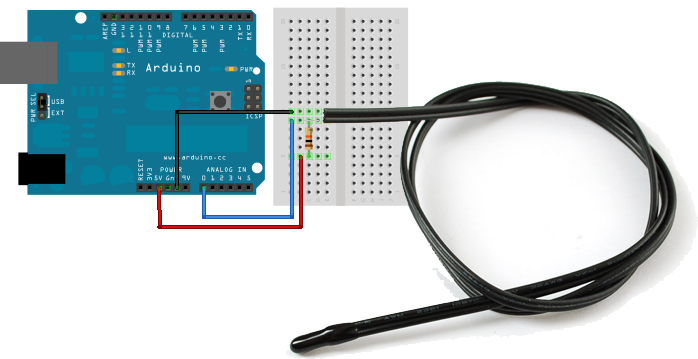

Sensor de temperatura
brewbench-wiring-diagram_LLQb2ug236.fzz

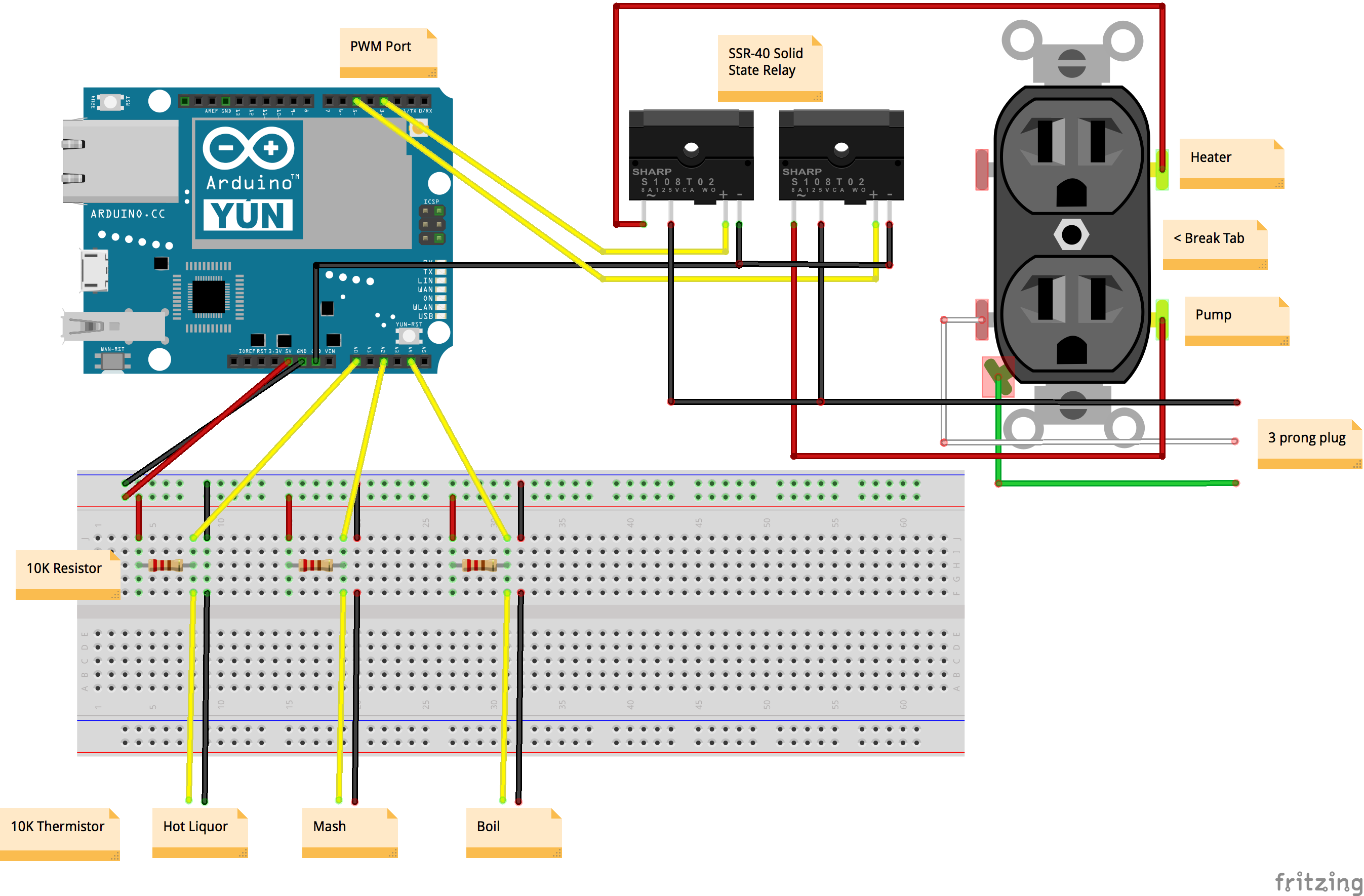

brewbench-wiring-diagram-ssr_n5M5jhndSB.fzz
