Mini Radio Internet Vintage - Dispositivo Compacto de Streaming Estilo Retro

Componentes y Suministros

Componente	Descripción	Cantidad

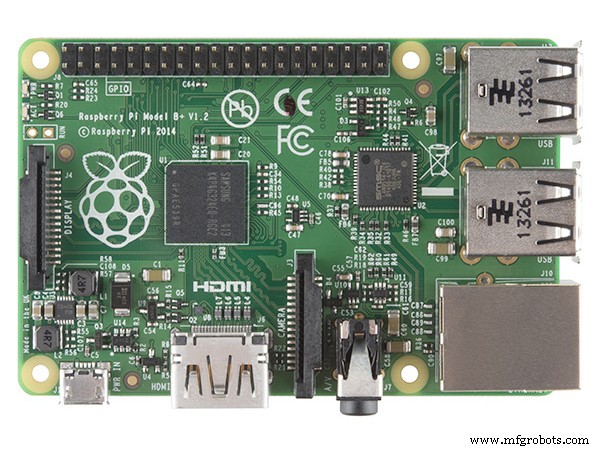

Raspberry Pi 1 Model B+		1
Arduino UNO		1
Shield LCD Keypad para Arduino		1
Módulo Wi-Fi Miniatura		1
Adaptador DC (hembra)		1
Fuente de Alimentación (2A - 5V)		1
Potenciómetro Rotativo con Interruptor		1
Encoder Rotativo (360°)		1
Cable de conexión		1
Tornillo Phillips Pan Head (M2.5 x 8mm)		4
Tuerca Hexagonal (M2.5)		4
Tornillo Phillips Flat Head (#2 x 3/8")		4
Tornillo Forma Rosca para Plástico (2-28 x 3/8")		4

Herramientas Necesarias

• Impresora 3D (genérica)
• Soldador (genérico)

Aplicaciones y Servicios Online

• Autodesk Fusion 360

Sobre este Proyecto

Motivación

Este proyecto se basó en la Radio Internet Raspberry-Pi / Arduino de Anthony Kelly.

Prólogo

No tenía experiencia previa en diseño 3D, pero fue una oportunidad para trabajar nuevas habilidades. Tampoco tengo acceso a una impresora 3D todavía. Así que esto será un verdadero desafío.

Inspiración

Mi objetivo principal es desarrollar una carcasa para imprimir. El propósito es mezclar nueva tecnología con una apariencia y sensación vintage. Pero también quiero hacer la carcasa lo más pequeña posible y sin recortes innecesarios. Los únicos recortes disponibles son el cable de alimentación y la salida de audio (pero se puede eliminar con una configuración Bluetooth USB).

Me tomó noches interminables descubrir cómo usar el software para modelar las ideas que tenía, pero me emocionó mucho el resultado final. Realmente quiero construir una para mí. ¡Espero que les guste este proyecto!

Edit. 10.05.2017

Si disfrutaste este proyecto, por favor haz clic en el botón "Respect project"!! ¡Me ayudará a crear otros proyectos increíbles!

Mejoras respecto al Proyecto Original

Esta carcasa estaba destinada a tener la mínima cantidad de cables y recortes hacia el exterior, por lo que se sugirieron algunas mejoras:

• Reemplazar el cable Ethernet con un dongle Wi-Fi USB mini.
• Usar un potenciómetro rotativo con interruptor para encender/apagar y ajustar el volumen (opcional).
• Usar un encoder rotativo de 360° para cambiar entre estaciones (opcional).
• Usar la misma fuente de alimentación para alimentar el Arduino y la Raspberry Pi.

Los botones del LCD se colocaron en una línea horizontal para mantener la apariencia vintage. Para lograr esto se necesitó algún arreglo mecánico.

Los controles rotativos en el frente son opcionales, puedes evitarlos y solo pegar las perillas redondas en su lugar para componer la estética. Fueron modelados a partir de las hojas de datos, así que si quieres reemplazarlos con otras piezas similares, ten cuidado de verificar si necesitarás ajustar el diseño. Nota: Busqué en Digikey los componentes más baratos disponibles con las funciones deseadas, así que comprarlos no lastimará ningún bolsillo.

Potenciómetro Rotativo

El potenciómetro es de doble función: un interruptor para encender la radio y un control de volumen. La posición inicial está apagada, luego al empezar a girar "clickea", cerrando el circuito y alimentando las placas. Al seguir girando, el valor analógico del potenciómetro se puede leer para ajustar el volumen de 0% (0V) a 100% (5V).

Encoder Rotativo

El encoder funciona como sintonizador. Gira libremente en cualquier dirección para simular sintonizadores de radio de estilo antiguo. La idea es ciclar entre las estaciones almacenadas (hacia adelante o hacia atrás si giras en sentido horario o antihorario, respectivamente). El componente también tiene una acción de interruptor que puede usarse para seleccionar la estación deseada. Como bonus, puedes reproducir un sonido de estática/búsqueda de estación de radio (ejemplo) mientras la nueva estación no se selecciona.

ADVERTENCIA: Alimentar la Raspberry-Pi directamente en las líneas de I/O es PELIGROSO, estarás bypassing el fusible de protección. Así que DEBES usar una fuente de alimentación de 5V BUENA y ESTABLE. Compra la recomendada abajo, pero hazlo bajo tu propio riesgo.

Montaje

Algunas piezas están destinadas a pegarse en su lugar:

• Biseles frontales del LCD
• Patas
• Rejillas izquierda y derecha

Cómo ensamblar las piezas:

1. Inserta los botones en el orden correcto (derecha, abajo, arriba, izquierda, select). Tienen algunos resaltes para evitar que se caigan del frente.
2. Pega los soportes de las rejillas izquierda y derecha desde el interior.
3. Inserta los componentes rotativos y atorníllalos desde el panel frontal.
4. Conecta los componentes rotativos a los pines analógicos en el shield LCD (necesita soldadura y código apropiado).
5. Inserta el shield LCD y atorníllalo en su lugar con 4 tornillos formadores de rosca (2-28 x 3/8"). El LCD mantendrá los botones en su lugar.
6. Fija el Arduino y la Raspberry Pi juntos con el espaciador usando 4 tornillos y tuercas (M2.5 x 8mm).
7. Coloca todos los dongles USB en la Raspberry Pi.
8. Inserta la conexión de alimentación al Arduino, Raspberry Pi y conecta la fuente de alimentación.
9. Inserta el ensamblaje Arduino + Rpi en la carcasa y átalos al shield LCD.
10. Cierra el panel trasero y atorníllalo en su lugar con 4 tornillos de cabeza plana (#2 x 3/8"). Pasa el cable de alimentación a través del recorte.
11. Inserta las perillas frontales para el potenciómetro de encendido/volumen y el encoder rotativo.
12. Pega las piezas finales: bisel LCD, patas y piezas de rejilla frontal.
13. ¡Disfruta!

Acabado

Para obtener el aspecto vintage final, se sugiere lijar, imprimar y pintar algunas piezas. El cuerpo principal tiene color "Metallic Pistachio" y los detalles deben ser pintados en Níquel. Todas las tolerancias se hicieron sin espacios extra, así que debes probar todo antes de pintar para dar algo de espacio para encajar después de pintar. Pero realmente depende de ti. Puede ser solo impreso en 3D en cualquier color que quieras.

Como no tengo experiencia previa en impresión 3D, este proyecto probablemente necesite ajustes. Tendrás que trabajar tolerancias y crear estructuras de soporte para poder imprimir algunas piezas.

¿Qué Sigue?

Para llevar este proyecto al siguiente nivel sugiero algunos cambios:

• Usar un par de altavoces
• Usar un amplificador
• Agrandar el diseño y reposicionar toda la electrónica
• Usar un módulo LCD 40x4

¡Entonces tendremos el hardware para producir sonido!

Enlace Fusion 360

El enlace de subida no funciona bien para mí, así que aquí está el enlace directo al proyecto.

Enlace al proyecto

Partes Personalizadas y Carcasas

Mini_Vintage_Internet_Radio.f3d
