Termostato LCD Arduino

Componentes y suministros

Sensor de temperatura y humedad DHT11 (4 pines)

Cables de puente (genéricos)

Arduino UNO

LCD 16x2

Herramientas y máquinas necesarias

Impresora 3D (genérica)

Opcional

Aplicaciones y servicios en línea

Arduino IDE

Acerca de este proyecto

Para hacer este proyecto simple, primero conecte el sensor DHT al Arduino conectando los pines de la siguiente manera:

  DHT VCC -> 5v DHT Data -> Arduino 8 DHT GND -> Arduino GND 10k resistor -> a través de DHT VCC y DHT Data.

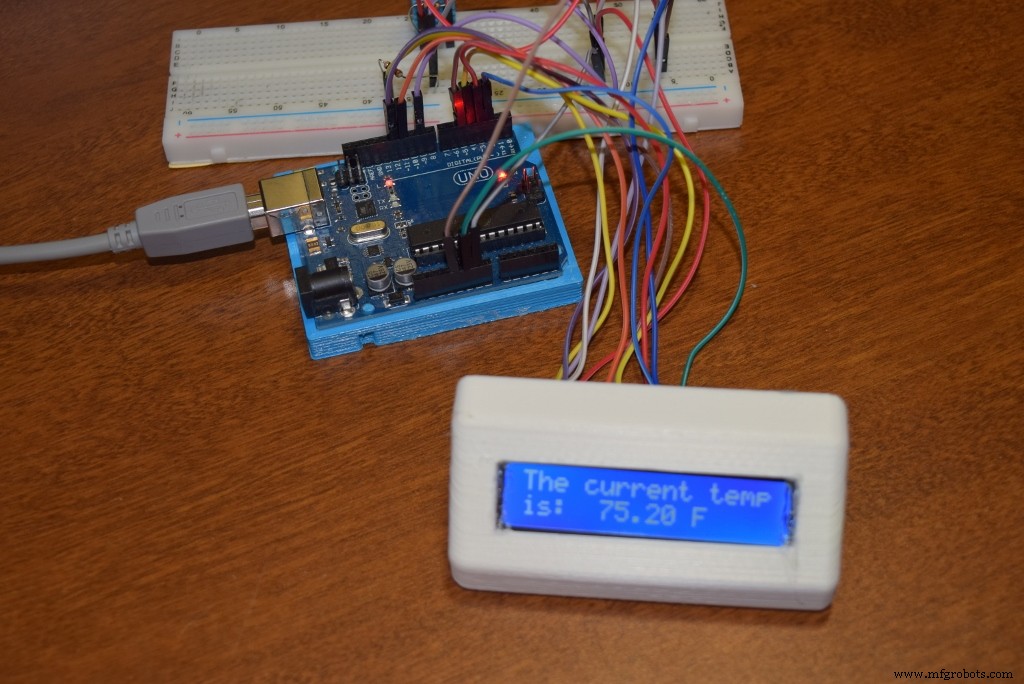

Luego, coloque la pantalla LCD de acuerdo con el esquema. Copie y pegue el código en el IDE de Arduino y cárguelo. Si está confundido con algo de esto, mire el video a continuación o deje un comentario. Una vez hecho esto, debería verse así:

¡Gracias!

El video:

Código

Código Arduino

Código Arduino C / C ++

Simplemente copie y pegue.

 #incluya "DHT.h" #include "LiquidCrystal.h" #define DHTPIN 9 # defina DHTTYPE DHT11DHT dht (DHTPIN, DHTTYPE); LiquidCrystal lcd (12, 11, 5, 4, 3, 2); void setup () {// ponga su código de configuración aquí, para que se ejecute una vez:dht.begin (); lcd.begin (16,2); lcd.print ("La temperatura actual"); lcd.setCursor ( 0,1); lcd.print ("es:"); float f =dht.readTemperature (verdadero); lcd.setCursor (5,1); lcd.print (f); lcd.print ("F"); } void loop () {delay (1000 * 60 * 5); // coloca tu código principal aquí, para que se ejecute repetidamente:float f =dht.readTemperature (true); lcd.setCursor (5,1); lcd.print ( f); lcd.print ("F");}

Esquemas

Adjuntar de la siguiente manera.
