Panel de control para Flight Simulator 2020 con Arduino Nano: Pantallas LCD y CDI
Componentes y suministros
| Componente | Descripción | Cantidad |
|---|---|---|
| Arduino Nano 33 IoT | Perfil bajo, con Wi-Fi, ideal para paneles de cabina compactos. | 1 |
| LED (genérico) | Indicadores brillantes de bajo consumo para LEDs de estado. | 4 |
| Actuador de interruptor, cabeza para pulsador de retorno por muelle | Pulsador táctil con retorno por muelle para control fiable. | 2 |
| LCD alfanumérico, 16 x 2 | Pantalla de texto clara para datos de vuelo y parámetros de navegación. | 2 |
| Barra LED (10 LED) | Barra LED compacta para indicación CDI. | 2 |
Herramientas y máquinas necesarias
- Soldador (genérico) – Soldadura de precisión para conexiones fiables en PCB.
Aplicaciones y servicios en línea
- Arduino IDE – IDE oficial para cargar firmware y depurar.
- FS2020TA – Puente de telemetría para Flight Simulator 2020.
Sobre el proyecto
Este proyecto presenta un panel de cabina personalizado que se comunica con Flight Simulator 2020, ofreciendo visualización y control de navegación en tiempo real.
Funciones principales
- Frecuencias NAV1 y NAV2 activas en vivo.
- Frecuencias NAV1 y NAV2 en espera en vivo.
- Edición y conmutación de frecuencias en espera NAV1 y NAV2 mediante codificadores rotativos.
- Radiales OBS en vivo para ambas radios de navegación.
- Frecuencia y rumbo ADF en vivo.
- Visualización automática CDI en dos barras LED, priorizando NAV1 cuando está disponible.
- Segunda LCD muestra IAS, Altitud (QNH), Altura (QFE), Rumbo y Velocidad vertical.

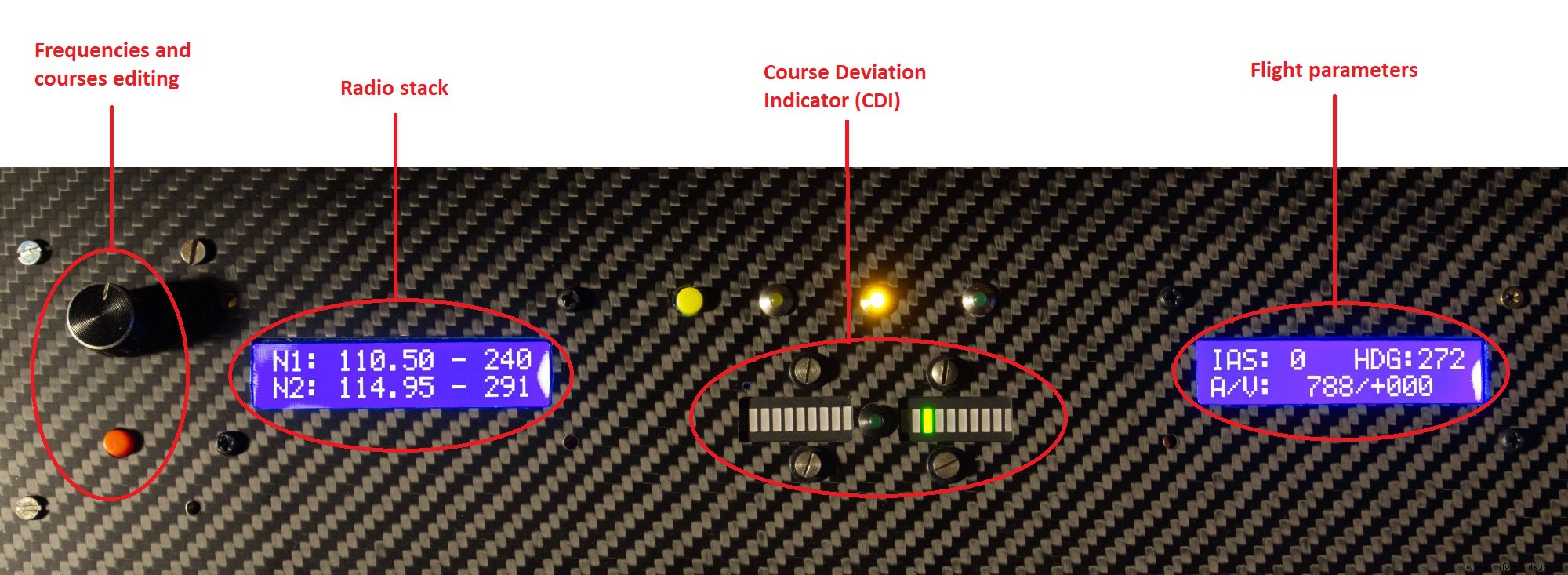

Todos los parámetros de navegación se muestran en la pantalla LCD principal 16x2, mientras que la telemetría de la aeronave aparece en la pantalla secundaria. El indicador CDI utiliza dos barras LED complementadas por un LED verde central de 3 mm para mayor claridad.
Se emplean codificadores rotativos con pulsador integrado para ajustes intuitivos de frecuencia y rumbo. Aunque el ejemplo usa un Arduino Nano 33 IoT, el diseño es compatible con cualquier variante de Arduino.
Detalles completos, esquemas y código fuente en GitHub: https://github.com/IWILZ/FS2020-LCD-Panel.
Código
LCD_and_CDI_1.0.ino
Ver el firmware aquí: https://github.com/IWILZ/FS2020-LCD-Panel/blob/main/LCD_and_CDI_1.0.ino
