Integrando Arduino Uno con ESP8266: Guía Paso a Paso

Componentes y Suministros

• SparkFun ESP8266 × 1

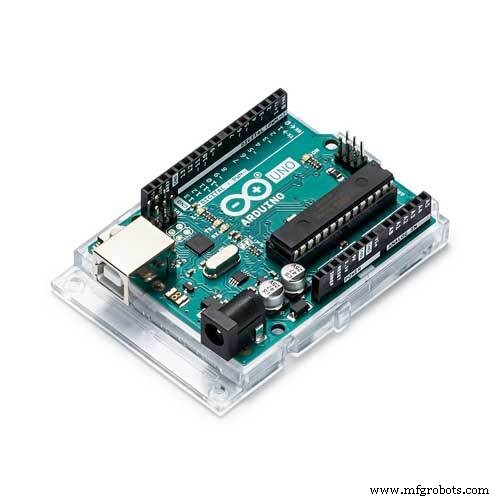

• Arduino UNO × 1

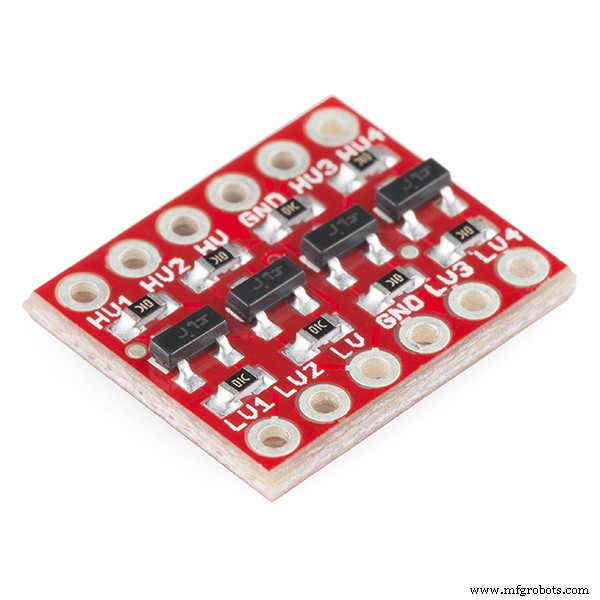

• Convertidor de Nivel Lógico Bidireccional SparkFun × 1

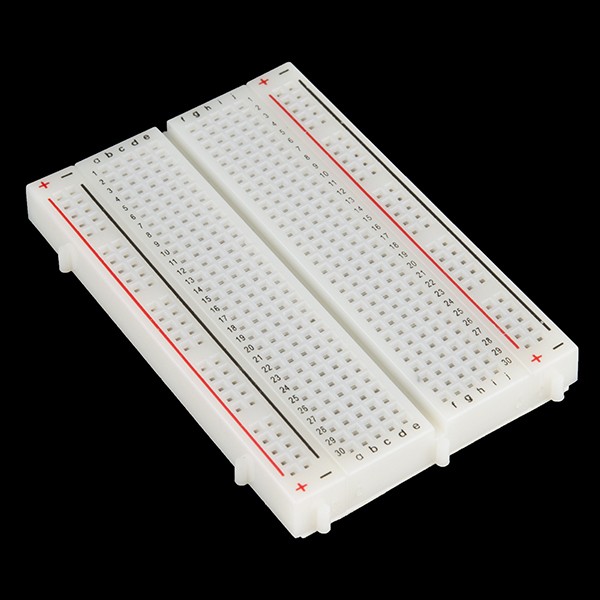

• Protoboard (genérica) × 1

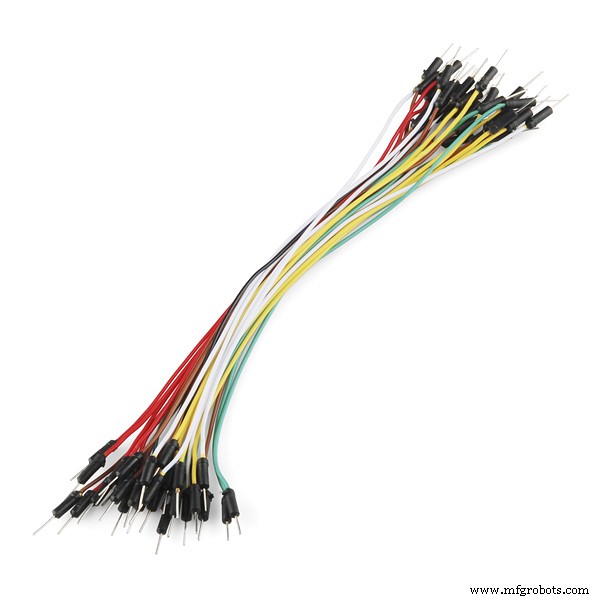

• Cables jumper (genéricos) × 1

Aplicaciones y Servicios Online

• Arduino IDE
• circuito.io
• Firmware.ino
• Software Serial

Sobre este Proyecto

Nuestro objetivo era crear una librería de comandos AT para ESP8266 (basada en la librería ITEAD) que funcionara bien en Software Serial en la mayoría de dispositivos ESP8266, siempre que tengan firmware que responda a comandos AT (que suele ser el firmware por defecto del fabricante).

Distribuimos esta librería preliminar para pruebas y agradeceríamos vuestros comentarios y mejoras a través del Repositorio GitHub.

1. Material Necesario

• Arduino Uno (con Arduino IDE instalado)
• ESP8266
• Convertidor de Nivel Lógico

2. Cableado

Conecta el ESP8266 via Software Serial a tu Arduino Uno usando un convertidor de nivel, como se muestra en el diagrama de cableado adjunto.

3. Conectar a tu Wi-Fi Doméstico

Abre el archivo Firmware.ino desde GitHub e introduce tu SSID y CONTRASEÑA de Wi-Fi:

const char *SSID= "TU_SSID_WIFI";
const char *PASSWORD="TU_CONTRASEÑA_WIFI";

4. Subir el Sketch a tu Arduino

Conecta el Arduino a tu ordenador y sube el sketch.

5. Abrir Monitor Serie en Arduino IDE

Haz clic en el botón Monitor Serie (esquina superior derecha). Si todo está bien, deberías ver la salida en el monitor serie (captura en proyecto original).

6. Solución de Problemas

Si no obtienes respuesta, intenta actualizar el firmware del ESP al proporcionado abajo. Usa una placa FTDI 3.3V.

• Conecta el ESP al FTDI
• Consigue ESP8266Flasher
• Consigue Firmware 1.1.1.1
• Flashea el ESP

Si recibes respuesta parcial del ESP8266 usando Software Serial, ve a: C:\ProgramFiles(x86)\Arduino\hardware\arduino\avr\libraries\SoftwareSerial\src\SoftwareSerial.h

Cambia la línea 42:

#define _SS_MAX_RX_BUFF 64 // Tamaño buffer RX

A:

#define _SS_MAX_RX_BUFF 256 // Tamaño buffer RX.

Esto ampliará el buffer de Software Serial. A veces falla el baudrate al inicializar, intenta resetear el Arduino, debería funcionar. Si sigues teniendo problemas, comenta aquí para intentar localizar el problema. Si tienes sugerencias de mejora, haz un pull request en GitHub.

Generalmente, este código debería funcionar para todas las versiones Arduino Uno ESP8266-01.

¡Vuestros comentarios son bienvenidos!

Código

Integración Arduino Uno ESP 8266-01 Software Serial

Repositorio Git necesario para la conexión: https://github.com/Circuito-io/ESP8266_SoftwareSerial

Esquemáticos

Diagramas de conexión disponibles en el proyecto original (3 imágenes PNG).
