Simulador de semáforo de Arduino

Acerca de este proyecto

Este pequeño proyecto simple utiliza un Arduino y algunos LED para replicar un semáforo. Utiliza código como temporizador interno y continúa funcionando hasta que se corta la fuente de alimentación de Arduino.

Bueno. Los materiales están aquí como sigue:

1. Arduino / Genuino / Geekcreit / Whatever Uno

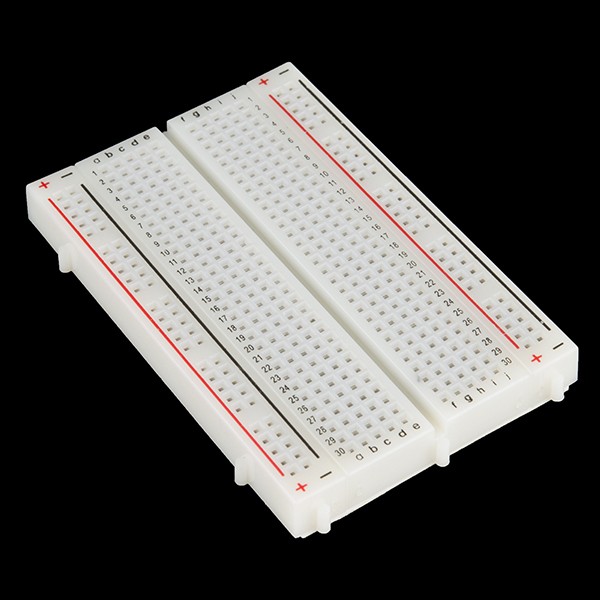

2. Placa de pruebas

3. Cables de puente

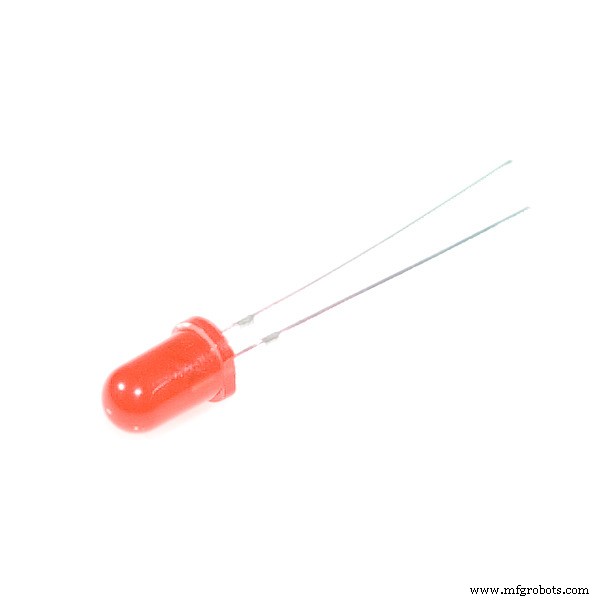

4. Luces LED roja, amarilla y verde

5. Cable Arduino USB 2.0

Bien. Empecemos, ¿de acuerdo?

Paso 1:suministre energía a la placa de pruebas

Sí, sé que solo hay un cable donde normalmente habría dos, pero confía en mí:sigue esto exactamente como lo ves. He revisado esta publicación una y otra vez, es completamente correcta.

Inserta un lado del cable de puente en GND a bordo. Lleva el otro lado a la placa de pruebas. Colóquelo en la columna del extremo derecho de la placa de pruebas, en la parte superior. Esta es la columna de tierra. TODO el camino a la derecha. Eche un vistazo a la imagen y / o los esquemas si no entiende.

Paso dos:agregar los LED

Saque sus LED y resistencias. Coloque un extremo de la resistencia en la columna de la derecha, la misma columna a la que conectamos nuestro cable de puente. Extienda el otro extremo de la placa de pruebas en la parte principal de la placa de pruebas. Conecte la resistencia a cualquier fila que desee. Nuestros LED irán en la misma fila. Pegaremos un extremo del LED en un lado de la placa de pruebas y el otro extremo en el otro lado de la placa de pruebas. El extremo corto del LED irá del lado en el que se encuentran las resistencias, el lado derecho. Extienda el otro extremo del LED hacia el lado derecho de la placa de pruebas. (Si no coloca los LED correctamente, el proyecto no funcionará).

Paso tres:completar el circuito

Bien. Esta es la última parte. Tome otro cable de puente, colóquelo en la misma fila en la que tiene un LED encendido. Aquí es donde irán los cables:

LED verde:Puerto 2, sección PWM digital

LED amarillo, puerto 3, sección PWM digital

LED rojo, puerto 4, sección PWM digital

Si no lo entiende, compruebe los esquemas y consulte las imágenes.

Ahora, cargue su código y ¡habrá terminado!

(Mira, ¿qué te dije? ¡¡Funciona !!)

Código

• Código de semáforo de Arduino

Código de semáforo de Arduino Arduino

 // variablesint VERDE =2; int AMARILLO =3; int ROJO =4; int DELAY_GREEN =5000; int DELAY_YELLOW =2000; int DELAY_RED =5000; // funciones básicasvoid setup () {pinMode (VERDE, SALIDA); pinMode (AMARILLO, SALIDA); pinMode (ROJO, SALIDA);} bucle vacío () {luz_verde (); retraso (DELAY_GREEN); luz amarilla(); retraso (DELAY_YELLOW); luz roja(); delay (DELAY_RED);} void green_light () {digitalWrite (VERDE, ALTO); digitalWrite (AMARILLO, BAJO); digitalWrite (ROJO, BAJO);} void yellow_light () {digitalWrite (VERDE, BAJO); digitalWrite (AMARILLO, ALTO); digitalWrite (ROJO, BAJO);} void red_light () {digitalWrite (VERDE, BAJO); digitalWrite (AMARILLO, BAJO); digitalWrite (ROJO, ALTO);}
