Monitor de Humedad del Suelo en Tiempo Real con Pantalla LCD – Kit DIY Arduino

Componentes y Suministros

Herramientas Necesarias

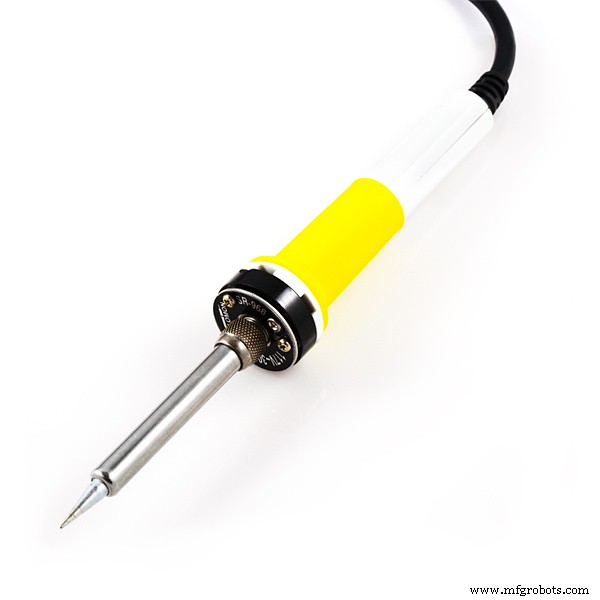

• Soldador (genérico)

Aplicaciones y Servicios en Línea

• Arduino IDE
• circuito.io

Sobre este Proyecto

Este proyecto muestra cómo interconectar un sensor de humedad del suelo y una pantalla LCD para visualizar los datos. El autor olvida regar sus plantas a diario y su abuela le recordaba hacerlo. Así que decidió construir un proyecto que muestre la humedad para recordar revisar las plantas.

Se utilizó Circuito.io para generar el esquema añadiendo entradas y salidas.

Conexión del Sensor de Humedad

• Conectar pin 0 del sensor de humedad a GND.
• Conectar pin Sig del sensor de humedad a Arduino A3.
• Conectar pin Vin del sensor de humedad a Arduino 5V.

Conexión de la Pantalla LCD

• Conectar GND del LCD a GND.
• Conectar SCL del LCD a Arduino A5.
• Conectar SDA del LCD a Arduino A4.
• Conectar VCC del LCD a Arduino 5V.

Código

#include

// Inicializar biblioteca con pines de interfaz (RS, E, D4, D5, D6, D7)
// Para LCD I2C usar: LiquidCrystal_I2C lcd(0x27, 16, 2);
LiquidCrystal lcd(5, 4); // Configuración para módulo I2C PCF8574

const int analogInPin = A3; // Pin analógico del sensor de humedad
int sensorValue = 0;

void setup() {
  lcd.begin(16, 2);
  delay(100);
}

void loop() {
  lcd.clear();
  lcd.print("Humedad Suelo:");

  sensorValue = analogRead(analogInPin);

  lcd.setCursor(0, 1);
  lcd.print(sensorValue);

  delay(300); // Espera para estabilizar ADC
}

Esquemáticos

Diagrama de conexiones completo disponible en el proyecto original (imagen del esquema generado por Circuito.io).
