Construye un Termómetro Arduino con Conectividad Web y Sensor DS18B20

Componentes y materiales

Componente	Cantidad	Notas
Arduino UNO	1

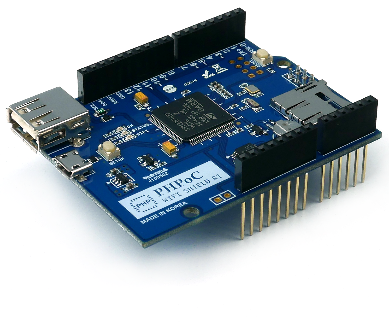

PHPoC WiFi Shield para Arduino	1	También se puede usar PHPoC Shield
Sensor de temperatura Adafruit DS18B20	1
Resistencia 4.7k ohm (Seeed)	1
Tubo termorretráctil	1

Sobre este proyecto

Si eres principiante, puedes aprender sobre WiFi y sensores en Arduino con los tutoriales: Wifi y Arduino y Sensor de temperatura DS18B20.

He realizado un proyecto similar usando solo PHPoC aquí.

Demostración

El sistema muestra la temperatura en tiempo real en un navegador web mediante una interfaz gráfica tipo termómetro.

Flujo de datos

Arduino → PHPoC WiFi Shield → Navegador web

Arduino lee la temperatura del sensor y envía el valor al PHPoC WiFi Shield. Al recibir el dato, el shield lo transmite al navegador web vía WebSocket. Una función JavaScript visualiza la temperatura en la interfaz de usuario.

Nota: El shield PHPoC tiene un programa integrado para pasar datos de Arduino al navegador, por lo que no necesitamos preocuparnos por esa parte.

Qué necesitamos hacer

• Configurar la información WiFi para el shield PHPoC (SSID y contraseña)
• Subir la nueva interfaz web al shield PHPoC
• Escribir el código de Arduino

Configurar información WiFi para el shield PHPoC

Consulta esta instrucción.

Subir nueva interfaz web al shield PHPoC

• Descarga el código fuente PHPoC remote_thermometer.php (en la sección de código).
• Súbelo al shield PHPoC usando PHPoC Debugger según esta instrucción.

Escribir código Arduino

• Instala tres librerías: PHPoC Library for Arduino, OneWire y Dallas Temperature (ver instrucción).
• Sube el código de Arduino (en la sección de código) a la placa.

Pruebas

• Haz clic en el botón serie en el IDE de Arduino para ver la dirección IP.
• Abre el navegador web e introduce: https:// reemplaza_direccion_ip /remote_thermometer.php
• Haz clic en el botón conectar y pruébalo.

El mejor kit de inicio Arduino para principiantes

Si buscas un kit Arduino, consulta El mejor kit Arduino para principiantes.

Referencias de funciones

• Serial.begin()
• Serial.println()
• delay()
• millis()
• for loop
• while loop
• if else
• loop()
• setup()
• String.toInt()
• String.substring()
• String.indexOf()
• String.remove()
• String.equals()

Código

Código Arduino

#include <OneWire.h>
#include <DallasTemperature.h>
#include "SPI.h"
#include "Phpoc.h"

// El cable de datos está conectado al puerto 8 del Arduino
OneWire oneWire(8);
DallasTemperature sensors(&oneWire);
PhpocServer server(80);
boolean alreadyConnected = false;

void setup() {
  Serial.begin(9600);
  while(!Serial) ;
  sensors.begin();
  Phpoc.begin(PF_LOG_SPI | PF_LOG_NET);
  server.beginWebSocket("thermometer");
  Serial.print("Dirección del servidor WebSocket: ");
  Serial.println(Phpoc.localIP());
}

void loop() {
  // Cuando el cliente envía el primer byte, decimos hola:
  PhpocClient client = server.available();
  if (client) {
    sensors.requestTemperatures();
    float temp = sensors.getTempCByIndex(0);
    String txtMsg = String(temp) + "\r\n";
    char buf[txtMsg.length()];
    txtMsg.toCharArray(buf, txtMsg.length());
    server.write(buf, txtMsg.length());
    delay(300);
  }
}

remote_thermometer.php

Este archivo proporciona la interfaz de usuario web. Sube este archivo al PHPoC WiFi Shield o PHPoC Shield según las instrucciones descritas.

<!DOCTYPE html>
<html>
<head>
<title>Arduino - PHPoC Shield - Termómetro</title>
<meta name="viewport" content="width=device-width, initial-scale=0.7, maximum-scale=0.7">
<meta charset="utf-8">
<style>
body { text-align: center; font-size: width/2pt; }
h1 { font-weight: bold; font-size: width/2pt; }
h2 { font-weight: bold; font-size: width/2pt; }
button { font-weight: bold; font-size: width/2pt; }
</style>
<script>
var canvas_width = 200, canvas_height = 450;
var ws;
var buffer = "";

function init() {
  var canvas = document.getElementById("remote");
  canvas.width = canvas_width;
  canvas.height = canvas_height;
  var ctx = canvas.getContext("2d");
  ctx.translate(canvas_width/2, canvas_height - 80);
  update_view(0);
}

function connect_onclick() {
  if(ws == null) {
    var ws_host_addr = "<?echo _SERVER("HTTP_HOST")?>";
    if((navigator.platform.indexOf("Win") != -1) && (ws_host_addr.charAt(0) == "[")) {
      ws_host_addr = ws_host_addr.replace(/[\[\]]/g, '');
      ws_host_addr = ws_host_addr.replace(/:/g, "-");
      ws_host_addr += ".ipv6-literal.net";
    }
    ws = new WebSocket("ws://" + ws_host_addr + "/thermometer", "text.phpoc");
    document.getElementById("ws_state").innerHTML = "CONECTANDO";
    ws.onopen = ws_onopen;
    ws.onclose = ws_onclose;
    ws.onmessage = ws_onmessage;
  } else {
    ws.close();
  }
}

function ws_onopen() {
  document.getElementById("ws_state").innerHTML = "<font color='blue'>CONECTADO</font>";
  document.getElementById("bt_connect").innerHTML = "Desconectar";
  ws.send("B\r\n");
  update_view(0);
}

function ws_onclose() {
  document.getElementById("ws_state").innerHTML = "<font color='gray'>CERRADO</font>";
  document.getElementById("bt_connect").innerHTML = "Conectar";
  ws.onopen = null;
  ws.onclose = null;
  ws.onmessage = null;
  ws = null;
  update_view(0);
}

function ws_onmessage(e_msg) {
  e_msg = e_msg || window.event;
  console.log(e_msg.data);
  update_view(parseFloat(e_msg.data));
}

function update_view(temp) {
  var canvas = document.getElementById("remote");
  var ctx = canvas.getContext("2d");
  var radius = 70;
  var offset = 5;
  var width = 45;
  var height = 330;

  ctx.clearRect(-canvas_width/2, -350, canvas_width, canvas_height);

  if(ws != null) {
    ctx.strokeStyle = "blue";
    ctx.fillStyle = "blue";
  } else {
    ctx.strokeStyle = "Gray";
    ctx.fillStyle = "Gray";
  }

  // Grados de 5 en 5
  var x = -width/2;
  ctx.lineWidth = 2;
  for (var i = 0; i <= 100; i += 5) {
    var y = -(height - radius) * i / 100 - radius - 5;
    ctx.beginPath();
    ctx.lineTo(x, y);
    ctx.lineTo(x - 20, y);
    ctx.stroke();
  }

  // Grados de 20 en 20
  ctx.lineWidth = 5;
  for (var i = 0; i <= 100; i += 20) {
    var y = -(height - radius) * i / 100 - radius - 5;
    ctx.beginPath();
    ctx.lineTo(x, y);
    ctx.lineTo(x - 25, y);
    ctx.stroke();
    ctx.font = "20px Georgia";
    ctx.textBaseline = "middle";
    ctx.textAlign = "right";
    ctx.fillText(i.toString(), x - 35, y);
  }

  // Forma del termómetro
  ctx.lineWidth = 16;
  ctx.beginPath();
  ctx.arc(0, 0, radius, 0, 2 * Math.PI);
  ctx.stroke();
  ctx.beginPath();
  ctx.rect(-width/2, -height, width, height);
  ctx.stroke();
  ctx.beginPath();
  ctx.arc(0, -height, width/2, 0, 2 * Math.PI);
  ctx.stroke();

  ctx.fillStyle = "#e6e6ff";
  ctx.beginPath();
  ctx.arc(0, 0, radius, 0, 2 * Math.PI);
  ctx.fill();
  ctx.beginPath();
  ctx.rect(-width/2, -height, width, height);
  ctx.fill();
  ctx.beginPath();
  ctx.arc(0, -height, width/2, 0, 2 * Math.PI);
  ctx.fill();

  // Valor de temperatura
  if(ws != null) ctx.fillStyle = "#ff1a1a";
  else ctx.fillStyle = "Gray";

  ctx.beginPath();
  ctx.arc(0, 0, radius - offset, 0, 2 * Math.PI);
  ctx.fill();

  temp = Math.round(temp);
  var y = (height - radius) * temp / 100.0 + radius + 5;
  ctx.beginPath();
  ctx.rect(-width/2 + offset, -y, width - 2*offset, y);
  ctx.fill();

  if(ws != null) {
    ctx.fillStyle = "white";
    ctx.font = "bold 34px Georgia";
    ctx.textBaseline = "middle";
    ctx.textAlign = "center";
    ctx.fillText(temp.toString() + "°C", 0, 0);
  }
}

window.onload = init;
</script>
</head>
<body>
<p>
<h1>Arduino - Termómetro Web</h1>
</p>
<canvas id="remote"></canvas>
<h2>
<p>WebSocket: <span id="ws_state">null</span></p>
<button id="bt_connect" type="button" onclick="connect_onclick();">Conectar</button>
</h2>
</body>
</html>

Esquemáticos

1. Apila el shield PHPoC WiFi o PHPoC Shield sobre Arduino
2. Cablea como se muestra en la imagen

[Las imágenes del esquema se muestran en el proyecto original]
