Proyecto Sensor de Temperatura Arduino: Lectura, Conversión y Visualización en Fahrenheit

Componentes y materiales

Componente	Cantidad
Arduino UNO	1
Pantalla LCD 16x2 (blanco sobre azul, Adafruit)	1
Cables de conexión (genéricos)	1

Aplicaciones y servicios online

Arduino IDE

Sobre el proyecto

Este proyecto detecta la temperatura ambiente, la convierte a voltaje, luego a grados Celsius y finalmente a Fahrenheit, mostrando el resultado en la pantalla LCD.

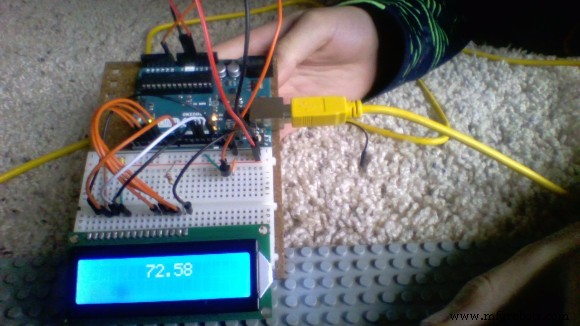

Proyecto Sensor de Temperatura Arduino: Lectura, Conversión y Visualización en Fahrenheit

Código

Sketch: temp.ino

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
const int tmp = A0;      // Pin del sensor (ej. TMP36 o LM35)
const int p = 8;         // Pin auxiliar (no usado en este ejemplo)

void setup() {
  lcd.begin(16, 2);
  Serial.begin(9600);
  pinMode(p, OUTPUT);
}

void loop() {
  digitalWrite(p, LOW);
  int Temp = analogRead(tmp);
  float volts = (Temp / 965.0) * 5.0;        // Conversión a voltaje
  float c = (volts - 0.5) * 100.0;           // Voltaje a °C (para TMP36)
  float f = (c * 9.0 / 5.0) + 32.0;          // °C a °F
  Serial.println(f);
  lcd.setCursor(5, 0);
  lcd.print(f);
  delay(3000);
}

Esquemáticos

Archivo Fritzing: temp.fzz
Imágenes de conexión: 2021122811534301.png, 2021122811534333.png

Nota: El factor 965.0 y el offset 0.5V son típicos del sensor TMP36. Si usas otro sensor (LM35, LM34, etc.), ajusta la fórmula según su hoja de datos.
