Reloj de Pared RGB Animado – Arduino Nano y Control Bluetooth

Componentes y materiales

Herramientas y máquinas necesarias

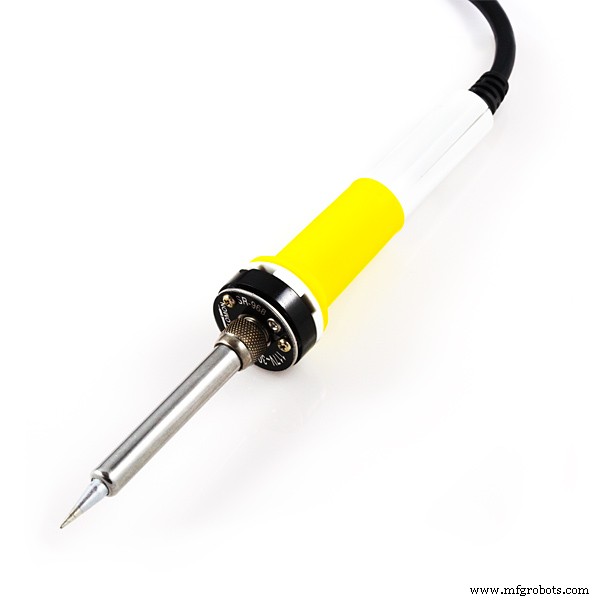

• Soldador (genérico)

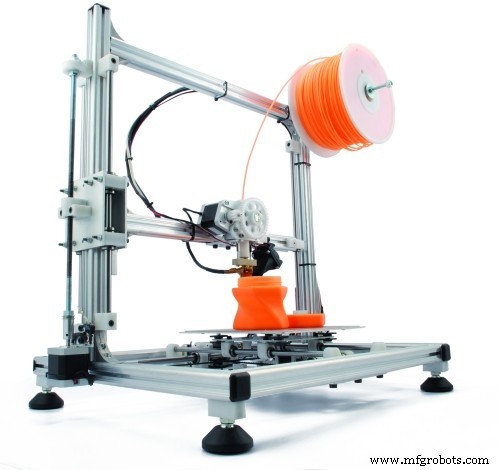

• Impresora 3D (genérica)

Descripción del proyecto

Si recuerda, presentamos diseños de relojes como INFINITY MIRROR CLOCK y 7-SEGMENT DIGITAL CLOCK en secciones anteriores. Ahora volvemos con una pieza diferente, especial y muy bonita.

Sin duda le encantará este reloj de pared. Usamos again tira LED RGB. Y la impresora 3D es fundamental. Diseñamos e imprimimos varias piezas necesarias. No es solo un reloj: también incluye diferentes ANIMACIONES. Puede usarlo solo como animación si lo desea.

¿Cómo controla el reloj y las animaciones? Muy sencillo: desarrollamos una app simple para usted. Descárguela en el enlace.

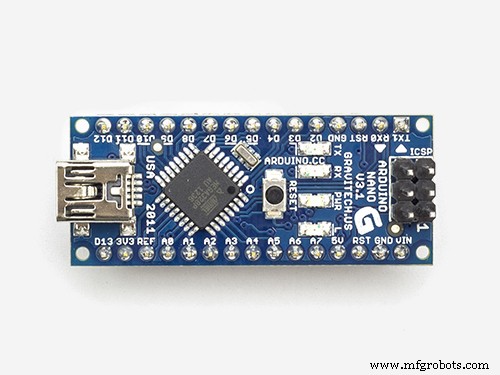

Arduino es indispensable. Usamos Arduino Nano para ahorrar espacio. Nuestro proyecto RELOJ RGB DE PARED, con electrónica compacta, no le decepcionará. ¡Le invitamos a ver el vídeo a continuación!

Funcionamiento

• Muestra la hora mediante LEDs de colores: hora (rojo), minutos (verde), segundos (azul) en anillo de 60 LEDs.
• Anillo interno de 12 LEDs para horas (formato 12h).
• Control por Bluetooth (HC-06) desde app Android: ajuste de hora/minuto, cambio de colores por componente (R/G/B) para hora/minuto/segundo, modo animación (arcoíris, theater chase, color wipe, etc.).
• Animaciones: colorWipe (rojo/verde/azul), theaterChase (blanco/rojo/azul), rainbow, rainbowCycle, theaterChaseRainbow.

Código

Código Arduino Nano

Código de hora y animaciones en archivos:

#include <DS3231.h>
#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h>
#endif

#define PIN 6
#define PIN2 7
#define NUMPIXELS 60

DS3231 rtc(SDA, SCL);
Time t;
int hr, mnt, sc;
char data, color_select;
int h_red=255, h_green=0, h_blue=0;
int m_red=0, m_green=255, m_blue=0;
int s_red=255, s_green=255, s_blue=0;

Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel pixels2 = Adafruit_NeoPixel(12, PIN2, NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel strip = Adafruit_NeoPixel(60, PIN, NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel strip2 = Adafruit_NeoPixel(12, PIN2, NEO_GRB + NEO_KHZ800);
int delayval = 10;

void setup() {
  Serial.begin(9600);
  rtc.begin();
  #if defined (__AVR_ATtiny85__)
    if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
  #endif
  pixels.begin(); pixels2.begin();
  strip.begin(); strip.show();
  strip2.begin(); strip2.show();
}

void loop() {
  while(Serial.available() > 0) {
    delay(10);
    char c = Serial.read(); data = c;

    if(data=='m') { // Ajuste hora
      data=' '; t=rtc.getTime(); hr=t.hour; mnt=t.min; sc=t.sec;
      while(data!='m') {
        data=Serial.read();
        if(data=='+') hr++;
        if(data=='-') hr--;
        for(int i=0;i<12;i++) pixels2.setPixelColor(i, pixels2.Color(0,255,10));
        pixels2.show();
        if(hr>=12) hr-=12;
        if(hr<0) hr+=12;
        pixels2.setPixelColor(hr, pixels2.Color(255,0,0));
        pixels2.show(); delay(100);
        pixels2.setPixelColor(hr, pixels2.Color(0,0,0));
        pixels2.show(); delay(100);
      }
      rtc.setTime(hr,mnt,sc);

      if(data=='m') { // Ajuste minutos
        data=' '; t=rtc.getTime(); hr=t.hour; mnt=t.min; sc=t.sec;
        while(data!='m') {
          data=Serial.read();
          if(data=='+') { mnt++; if(mnt==60) mnt=0; }
          if(data=='-') { if(mnt==0) mnt=60; mnt--; }
          for(int k=0;k<60;k++) pixels.setPixelColor(k, pixels.Color(0,0,0));
          for(int k=0;k<60;k++) { pixels.setPixelColor(k, pixels.Color(25,25,255)); k+=4; }
          pixels.setPixelColor(mnt, pixels.Color(0,250,0));
          pixels.show(); delay(100);
          pixels.setPixelColor(mnt, pixels.Color(0,0,0));
          pixels.show(); delay(100);
        }
      }
      rtc.setTime(hr,mnt,sc); data=' ';
    }

    // Selección de color para H/M/S
    if(data=='H') color_select=data;
    if(data=='M') color_select=data;
    if(data=='S') color_select=data;

    // Modo animación
    if(data=='A') {
      data=' ';
      colorWipe(strip.Color(255,0,0), 50);
      colorWipe(strip.Color(0,255,0), 50);
      colorWipe(strip.Color(0,0,255), 50);
      theaterChase(strip.Color(127,127,127), 50);
      theaterChase(strip.Color(127,0,0), 50);
      theaterChase(strip.Color(0,0,127), 50);
      rainbow(20);
      rainbowCycle(20);
      theaterChaseRainbow(50);
    }

    // Ajuste componentes RGB según selección (H/M/S)
    if(data=='r' && color_select=='H') { h_red=Serial.parseInt(); pixels2.setPixelColor(hr, pixels2.Color(h_red,h_green,h_blue)); pixels2.show(); }
    if(data=='g' && color_select=='H') { h_green=Serial.parseInt(); pixels2.setPixelColor(hr, pixels2.Color(h_red,h_green,h_blue)); pixels2.show(); }
    if(data=='b' && color_select=='H') { h_blue=Serial.parseInt(); pixels2.setPixelColor(hr, pixels2.Color(h_red,h_green,h_blue)); pixels2.show(); }

    if(data=='r' && color_select=='M') { m_red=Serial.parseInt(); pixels.setPixelColor(mnt, pixels.Color(m_red,m_green,m_blue)); pixels.show(); }
    if(data=='g' && color_select=='M') { m_green=Serial.parseInt(); pixels.setPixelColor(mnt, pixels.Color(m_red,m_green,m_blue)); pixels.show(); }
    if(data=='b' && color_select=='M') { m_blue=Serial.parseInt(); pixels.setPixelColor(mnt, pixels.Color(m_red,m_green,m_blue)); pixels.show(); }

    if(data=='r' && color_select=='S') { s_red=Serial.parseInt(); pixels.setPixelColor(sc, pixels.Color(s_red,s_green,s_blue)); pixels.show(); }
    if(data=='g' && color_select=='S') { s_green=Serial.parseInt(); pixels.setPixelColor(sc, pixels.Color(s_red,s_green,s_blue)); pixels.show(); }
    if(data=='b' && color_select=='S') { s_blue=Serial.parseInt(); pixels.setPixelColor(sc, pixels.Color(s_red,s_green,s_blue)); pixels.show(); }
  }

  // Bucle principal: actualiza display cada 10ms
  t = rtc.getTime(); hr=t.hour; mnt=t.min; sc=t.sec;
  pixels.setPixelColor(sc, pixels.Color(s_red,s_green,s_blue));
  pixels.setPixelColor(mnt, pixels.Color(m_red,m_green,m_blue));
  pixels.show();

  for(int i=0;i<12;i++) {
    if(i==hr) i++;
    pixels2.setPixelColor(i, pixels2.Color(0,255,0));
  }
  pixels2.show();
  if(hr>=12) hr-=12;
  pixels2.setPixelColor(hr, pixels2.Color(h_red,h_green,h_blue));
  pixels2.show(); delay(10);

  pixels.setPixelColor(sc, pixels.Color(0,0,0));
  for(int k=0;k<60;k++) pixels.setPixelColor(k, pixels.Color(0,0,0));
  for(int k=0;k<60;k++) { pixels.setPixelColor(k, pixels.Color(25,25,255)); k+=4; }
  pixels.setPixelColor(mnt, pixels.Color(0,0,0));
  pixels.show();
}

// Funciones de animación: colorWipe, rainbow, rainbowCycle, theaterChase, theaterChaseRainbow, Wheel
// ... (incluidas en el código completo)

Esquemáticos

Esquema de conexiones y control por smartphone.

clockconnect__Ieit1qA91l.apk (App Android para control)
