Reloj Espejo Infinito: Elegancia infinita y hora precisa

Componentes y suministros

	Reloj en tiempo real (RTC)	×	1

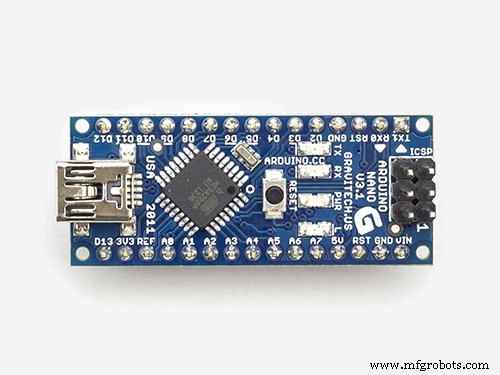

	Arduino Nano R3	×	1
	Resistencia 10k ohm	×	3

Sobre este proyecto

Estamos ante un diseño maravilloso que podéis regalaros a vosotros mismos: Reloj Espejo Infinito. ¿No queréis que el espejo que poseéis tenga una apariencia infinita y se use al mismo tiempo para dar la hora? Estamos muy contentos de compartir con vosotros este proyecto que está preparado con LEDs RGB que se usan ampliamente hoy en día. Podéis aprender a hacer un reloj de espejo infinito viendo vuestro video.

Código

• Código Arduino

Código ArduinoArduino

#include <Adafruit_NeoPixel.h>
#include <stdio.h>
#include <DS1302.h>
#ifdef __AVR__
#include <avr/power.h>
#endif
#define PIN 8
#define NUMPIXELS 60
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
Adafruit_NeoPixel strip = Adafruit_NeoPixel(60, PIN, NEO_GRB + NEO_KHZ800);
namespace {
byte ysaat;
byte ydak;
byte saat;
byte dak;
byte sn;
byte kontrol=0;
const int kCePin = 5; // Chip Enable
const int kIoPin = 6; // Input/Output
const int kSclkPin = 7; // Serial Clock
DS1302 rtc(kCePin, kIoPin, kSclkPin);
}
void printTime() {
// Obtener la hora y fecha actual del chip.
Time t = rtc.time();
saat=t.hr;
dak=t.min;
sn=t.sec;
if(saat>=12){saat=saat-12;}
pixels.setPixelColor(5*saat, pixels.Color(25,25,255));
pixels.setPixelColor(dak, pixels.Color(0,200,10));
pixels.setPixelColor(sn, pixels.Color(255,0,0));
pixels.show();
//Serial.println(t.sec);
//pixels.setPixelColor(t.hr, pixels.Color(0,0,0));
//pixels.setPixelColor(t.sec-1, pixels.Color(0,0,0));
pixels.show();
if(sn==0) {
pixels.setPixelColor(dak-1, pixels.Color(0,0,0));
pixels.setPixelColor(dak, pixels.Color(0,200,10));
pixels.show();
for(int i=1;i<60;i++) {
pixels.setPixelColor(i, pixels.Color(0,0,0));
}
}
if(dak==0) {
pixels.setPixelColor(59, pixels.Color(0,0,0));
}
}
void animasyon() {
colorWipe(strip.Color(255, 0, 0), 25); // Rojo
colorWipe(strip.Color(0, 255, 0), 25); // Verde
colorWipe(strip.Color(0, 0, 255), 25); // Azul
theaterChase(strip.Color(127, 127, 127), 50); // Blanco
theaterChase(strip.Color(127, 0, 0), 50); // Rojo
theaterChase(strip.Color(0, 0, 127), 50); // Azul
for(int i=1;i<60;i++) {
pixels.setPixelColor(i, pixels.Color(0,0,0));
}
}
void colorWipe(uint32_t c, uint8_t wait) {
for(uint16_t i=0; i<strip.numPixels(); i++) {
strip.setPixelColor(i, c);
strip.show();
delay(wait);
}
}
void theaterChase(uint32_t c, uint8_t wait) {
for (int j=0; j<10; j++) {
//hacer 10 ciclos de persecución
for (int q=0; q < 3; q++) {
for (uint16_t i=0; i < strip.numPixels(); i=i+3) {
strip.setPixelColor(i+q, c); //encender cada tercer pixel
}
strip.show();
delay(wait);
for (uint16_t i=0; i < strip.numPixels(); i=i+3) {
strip.setPixelColor(i+q, 0); //apagar cada tercer pixel
}
}
}
}
void yenisaat() {
//kontrol=0;
saat=ysaat;
dak=ydak;
Time t(2018, 2, 23,ysaat, ydak, 0, Time::kFriday);
rtc.time(t);
}
int clockSet =10;
int up=11;
int down=12;
void setup() {
Serial.begin(9600);
#if defined (__AVR_ATtiny85__)
if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
#endif
strip.begin();
strip.show();
pixels.begin();
pinMode( clockSet,INPUT);
rtc.writeProtect(false);
rtc.halt(false);
}
void loop() {
if (kontrol==1) {
pixels.setPixelColor(5*ysaat, pixels.Color(25,25,255));
pixels.show();
delay(100);
pixels.setPixelColor(5*ysaat, pixels.Color(0,0,0));
pixels.show();
delay(100);
if (digitalRead(up)==HIGH) {
ysaat++;
while(digitalRead(up)==HIGH);
if(ysaat==12){ysaat=0;}
}
if (digitalRead(down)==HIGH) {
ysaat--;
while(digitalRead(down)==HIGH);
if(ysaat==255){ysaat=11;}
}
pixels.setPixelColor(5*ysaat, pixels.Color(25,25,255));
pixels.show();
delay(100);
pixels.setPixelColor(5*ysaat, pixels.Color(0,0,0));
pixels.show();
delay(100);
yenisaat();
if(digitalRead(clockSet)==HIGH) {
while(digitalRead(clockSet)==HIGH) {
pixels.setPixelColor(kontrol, pixels.Color(255,255,255));
pixels.show();
}
pixels.setPixelColor(kontrol, pixels.Color(0,0,0));
pixels.show();
kontrol++;
ysaat=saat;ydak=dak;
}
}
if (kontrol==2) {
if(digitalRead(clockSet)==HIGH) {
kontrol++;
while(digitalRead(clockSet)==HIGH) {
}
ysaat=saat;ydak=dak;
}
if (digitalRead(up)==HIGH) {
ydak++;
while(digitalRead(up)==HIGH);
if(ydak==60){ysaat=0;}
}
if (digitalRead(down)==HIGH) {
ydak--;
while(digitalRead(down)==HIGH);
if(ydak==255){ydak=59;}
}
pixels.setPixelColor(ydak, pixels.Color(0,205,10));
pixels.show();
yenisaat();
delay(100);
pixels.setPixelColor(ydak, pixels.Color(0,0,0));
pixels.show();
delay(100);
}
if (kontrol==3) {
kontrol=0;
yenisaat();
}
while (kontrol==0) {
if(digitalRead(up)==HIGH) {
animasyon ();
}
if(digitalRead(clockSet)==HIGH) {
kontrol++;
while(digitalRead(clockSet)==HIGH);
ysaat=saat;ydak=dak;}
printTime();
}
}

Piezas personalizadas y cajas

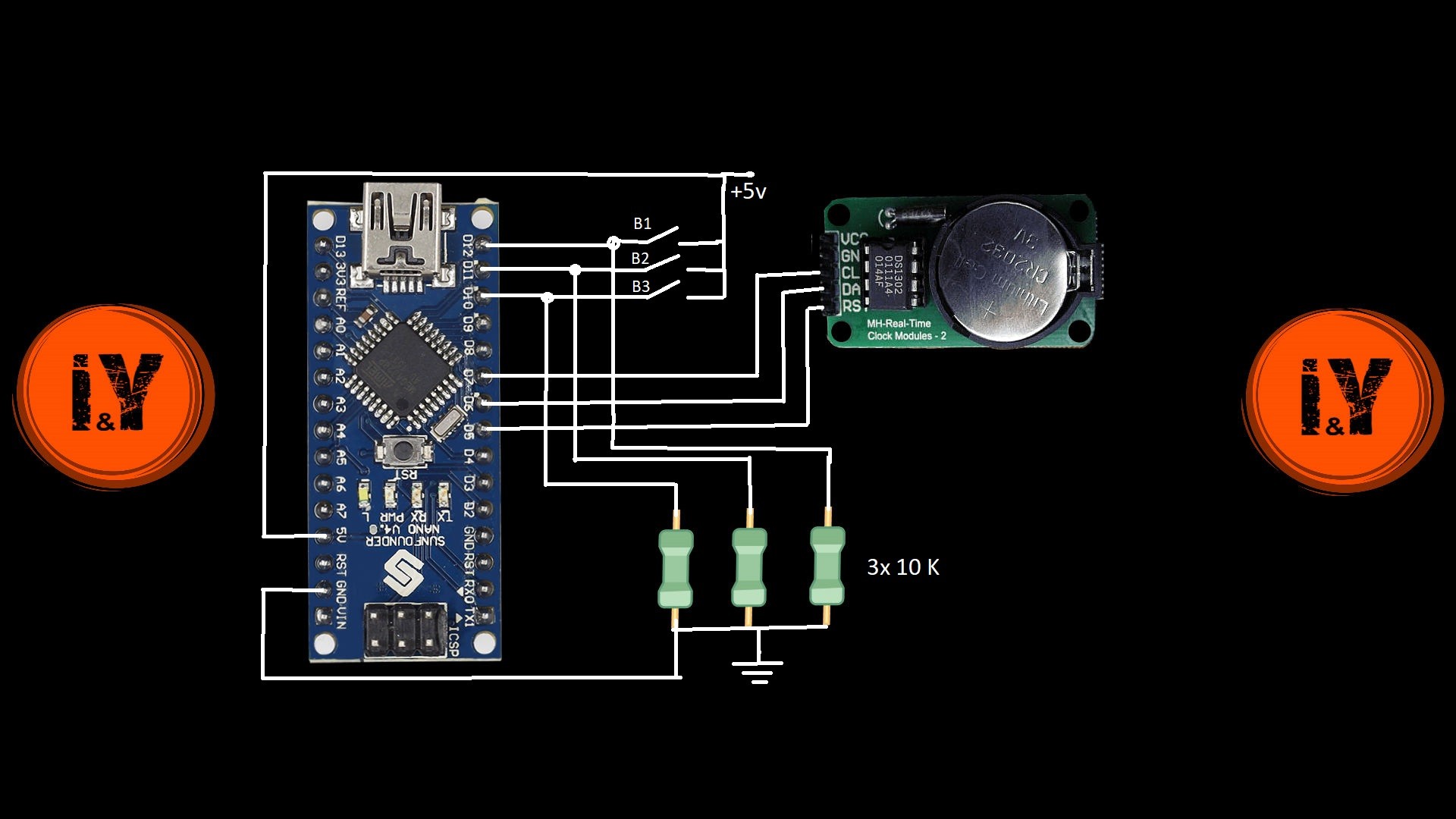

Esquemáticos
