Construye un Mini Piano con Arduino UNO – Tutorial Paso a Paso

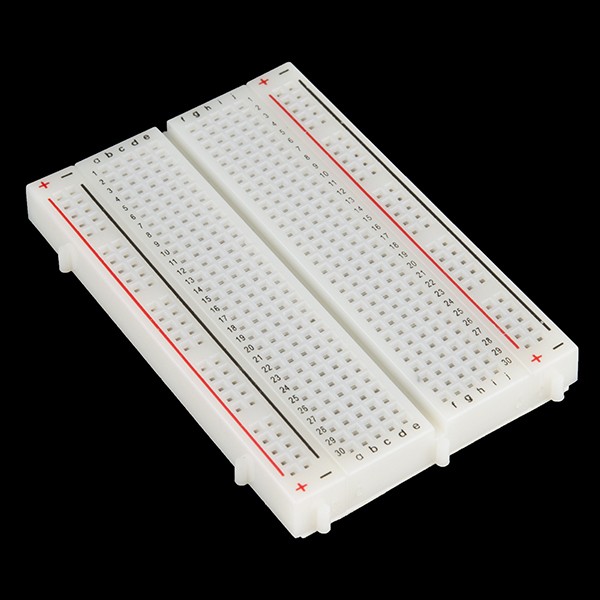

Componentes y Suministros

Herramientas Necesarias

• Soldador (genérico)

Sobre el Proyecto

Paso 1: Piezas y Material

• Arduino
• Zumbador piezoeléctrico
• 7 Pulsadores
• Cables jumper

Paso 2: Conexiones

• Pulsadores → pines digitales D4 a D10 del Arduino (uno por tecla).
• Zumbador → pin D11.

Paso 3: El Código

Requiere la librería Tone de Arduino (descargable de GitHub). Si no sabes instalar librerías de terceros, consulta la guía oficial de Arduino.cc. Descarga el archivo Arduino_Piano.rar, descomprímelo, abre Arduino_Piano.ino en el IDE y súbelo a la placa.

Paso 4: ¡A Tocar!

Ya puedes pulsar las teclas y oír las notas correspondientes. Si la afinación no es exacta, ajusta los valores de frecuencia en el sketch. También puedes cambiar la escala descomentando otras escalas incluidas o crear la tuya propia. ¡Comparte fotos y vídeos de tu piano!

Funcionamiento

El sketch define las frecuencias de las notas (Do, Re, Mi, Fa, Sol, La, Si) y asigna cada pulsador a un pin con resistencia pull-up interna. En el bucle principal, mientras se mantiene pulsado un botón, se genera el tono correspondiente en el zumbador y se enciende el LED integrado (pin 13). Al soltar, cesa el tono y el LED.

Código

// Arduino Piano
/* Canal: https://www.youtube.com/channel/UCks-9JSnVb22dlqtMgPjrlg */
#define T_C 262
#define T_D 294
#define T_E 330
#define T_F 349
#define T_G 392
#define T_A 440
#define T_B 493

const int C = 10, D = 9, E = 8, F = 7, G = 6, A = 5, B = 4;
const int Buzz = 11, LED = 13;

void setup() {
  pinMode(LED, OUTPUT);
  pinMode(C, INPUT_PULLUP);
  pinMode(D, INPUT_PULLUP);
  pinMode(E, INPUT_PULLUP);
  pinMode(F, INPUT_PULLUP);
  pinMode(G, INPUT_PULLUP);
  pinMode(A, INPUT_PULLUP);
  pinMode(B, INPUT_PULLUP);
  digitalWrite(LED, LOW);
}

void loop() {
  if (digitalRead(C) == LOW) { tone(Buzz, T_C); digitalWrite(LED, HIGH); }
  else if (digitalRead(D) == LOW) { tone(Buzz, T_D); digitalWrite(LED, HIGH); }
  else if (digitalRead(E) == LOW) { tone(Buzz, T_E); digitalWrite(LED, HIGH); }
  else if (digitalRead(F) == LOW) { tone(Buzz, T_F); digitalWrite(LED, HIGH); }
  else if (digitalRead(G) == LOW) { tone(Buzz, T_G); digitalWrite(LED, HIGH); }
  else if (digitalRead(A) == LOW) { tone(Buzz, T_A); digitalWrite(LED, HIGH); }
  else if (digitalRead(B) == LOW) { tone(Buzz, T_B); digitalWrite(LED, HIGH); }
  else { noTone(Buzz); digitalWrite(LED, LOW); }
}

Repositorio del proyecto: GitHub

Esquemáticos

Explicados en el vídeo adjunto. Ver imagen del esquema en el proyecto original.
