Construye una Calculadora Arduino con Pantalla LCD 16x2 y Teclado

Componentes y Suministros

Descripción del Proyecto

Al final de este proyecto sabrá cómo usar una pantalla LCD 16x2 y un teclado con Arduino, y lo fácil que es programarlos usando las librerías disponibles. También entenderá cómo programar su Arduino para realizar una tarea específica.

Materiales Requeridos

• Arduino Uno (cualquier versión funciona)
• Pantalla LCD 16×2
• Teclado 4×4

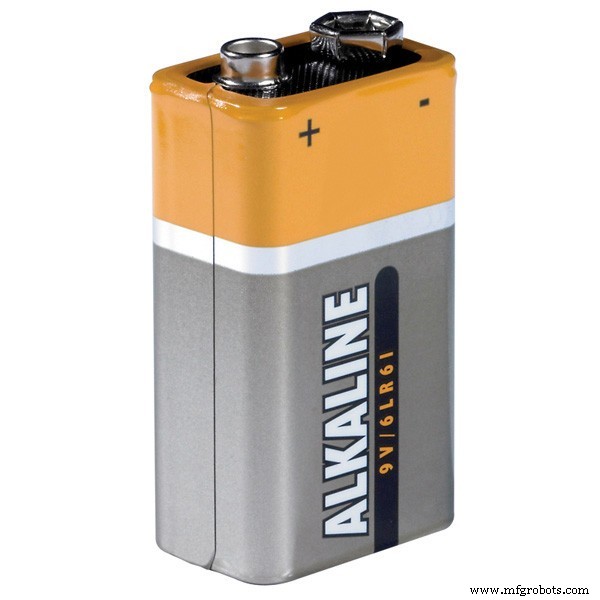

• Batería 9V

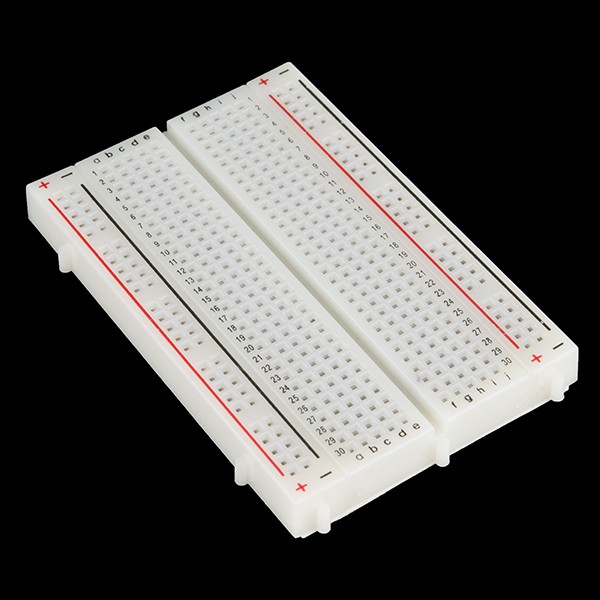

• Protoboard y cables de conexión

Conexiones

Nota: Algunas placas Arduino pueden dar error al subir el programa si hay algo conectado a los pines 0 y 1. Si experimenta problemas, desconecte el teclado mientras sube el programa.

Una vez hechas las conexiones, su hardware se verá como en la imagen.

Código

Calculadora con Teclado Arduino

/* Programa Calculadora Teclado Arduino */
#include <LiquidCrystal.h> // Librería LCD: https://www.arduino.cc/en/Reference/LiquidCrystal
#include <Keypad.h>        // Librería Keypad: https://github.com/Chris--A/Keypad

const byte ROWS = 4; // Cuatro filas
const byte COLS = 4; // Cuatro columnas

// Definir el mapa de teclas
char keys[ROWS][COLS] = {
  {'7','8','9','D'},
  {'4','5','6','C'},
  {'1','2','3','B'},
  {'*','0','#','A'}
};

byte rowPins[ROWS] = { 0, 1, 2, 3 }; // Conectar filas del teclado a estos pines Arduino
byte colPins[COLS] = { 4, 5, 6, 7 }; // Conectar columnas del teclado a estos pines Arduino

Keypad kpd = Keypad(makeKeymap(keys), rowPins, colPins, ROWS, COLS); // Crear el Keypad

const int rs = 8, en = 9, d4 = 10, d5 = 11, d6 = 12, d7 = 13; // Pines a los que está conectado el LCD
LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

long Num1, Num2, Number;
char key, action;
boolean result = false;

void setup() {
  lcd.begin(16, 2); // Usamos LCD 16x2
  lcd.print("Calculadora DIY"); // Mensaje de presentación
  lcd.setCursor(0, 1);
  lcd.print("-CircuitDigest");
  delay(2000);
  lcd.clear();
}

void loop() {
  key = kpd.getKey(); // Almacenar tecla pulsada en char
  if (key != NO_KEY) DetectButtons();
  if (result == true) CalculateResult();
  DisplayResult();
}

void DetectButtons() {
  lcd.clear();
  if (key == '*') { // Botón Cancelar
    Serial.println("Botón Cancelar");
    Number = Num1 = Num2 = 0;
    result = false;
  }
  if (key == '1') { Serial.println("Botón 1"); if (Number == 0) Number = 1; else Number = (Number * 10) + 1; }
  if (key == '4') { Serial.println("Botón 4"); if (Number == 0) Number = 4; else Number = (Number * 10) + 4; }
  if (key == '7') { Serial.println("Botón 7"); if (Number == 0) Number = 7; else Number = (Number * 10) + 7; }
  if (key == '0') { Serial.println("Botón 0"); if (Number == 0) Number = 0; else Number = (Number * 10) + 0; }
  if (key == '2') { Serial.println("Botón 2"); if (Number == 0) Number = 2; else Number = (Number * 10) + 2; }
  if (key == '5') { Serial.println("Botón 5"); if (Number == 0) Number = 5; else Number = (Number * 10) + 5; }
  if (key == '8') { Serial.println("Botón 8"); if (Number == 0) Number = 8; else Number = (Number * 10) + 8; }
  if (key == '#') { Serial.println("Botón Igual"); Num2 = Number; result = true; }
  if (key == '3') { Serial.println("Botón 3"); if (Number == 0) Number = 3; else Number = (Number * 10) + 3; }
  if (key == '6') { Serial.println("Botón 6"); if (Number == 0) Number = 6; else Number = (Number * 10) + 6; }
  if (key == '9') { Serial.println("Botón 9"); if (Number == 0) Number = 9; else Number = (Number * 10) + 9; }

  if (key == 'A' || key == 'B' || key == 'C' || key == 'D') { // Detectar botones columna 4
    Num1 = Number;
    Number = 0;
    if (key == 'A') { Serial.println("Suma"); action = '+'; }
    if (key == 'B') { Serial.println("Resta"); action = '-'; }
    if (key == 'C') { Serial.println("Multiplicación"); action = '*'; }
    if (key == 'D') { Serial.println("División"); action = '/'; }
    delay(100);
  }
}

void CalculateResult() {
  if (action == '+') Number = Num1 + Num2;
  if (action == '-') Number = Num1 - Num2;
  if (action == '*') Number = Num1 * Num2;
  if (action == '/') Number = Num1 / Num2;
}

void DisplayResult() {
  lcd.setCursor(0, 0);
  lcd.print(Num1);
  lcd.print(action);
  lcd.print(Num2);
  if (result == true) { lcd.print(" ="); lcd.print(Number); }
  lcd.setCursor(0, 1);
  lcd.print(Number);
}

Esquemáticos

Diagrama de conexiones disponible en el proyecto original.
