Visualizador de Música con Cinta EL: Ilumina tu Sonido con Arduino

Componentes y Suministros

Descripción del Proyecto

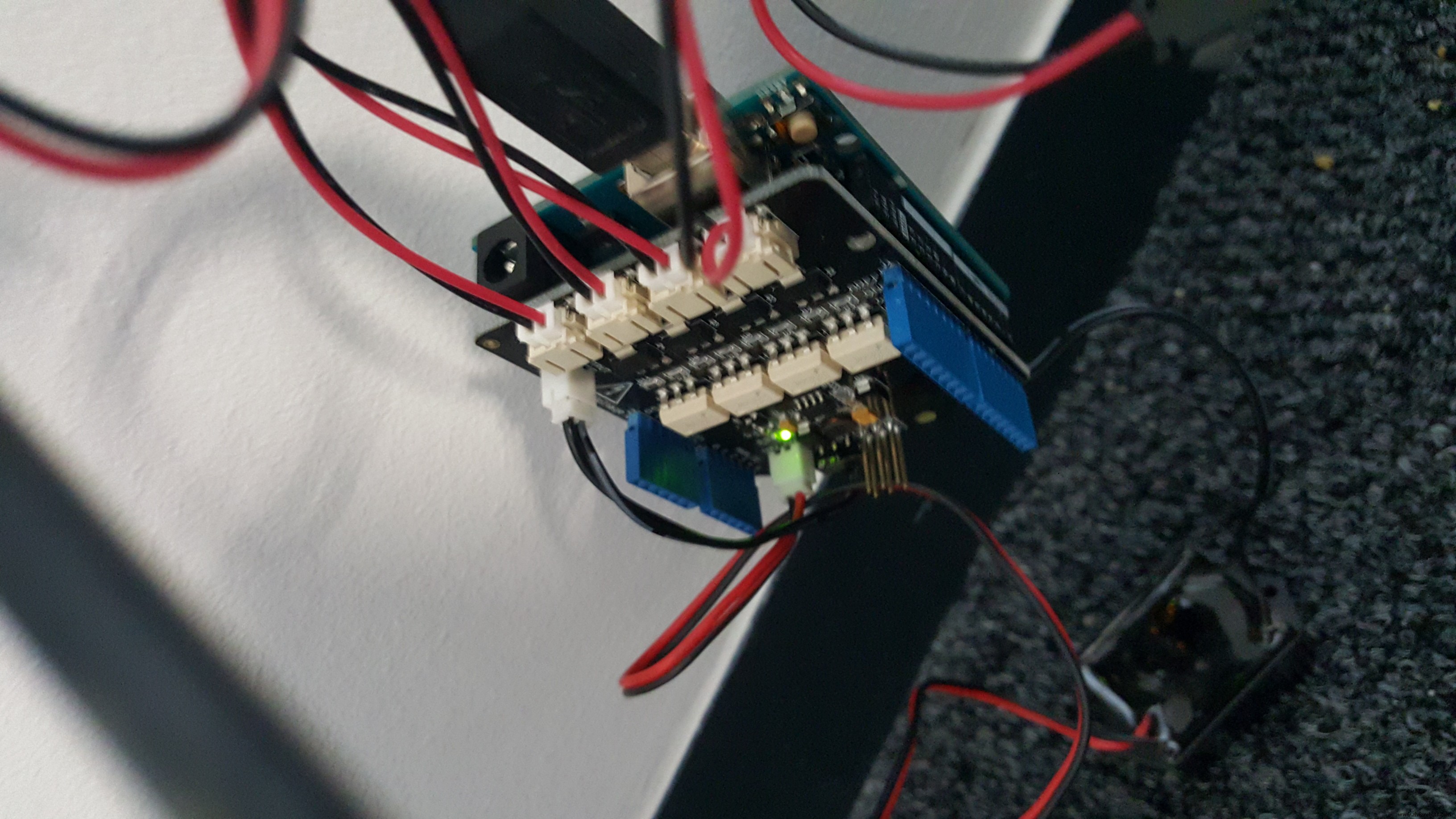

Se utilizó un EL Shield de SeeedStudio con un Arduino UNO. La cinta EL se conectó al shield en 3 de los 4 canales disponibles.

Una vez completado el montaje, simplemente suba el código y ¡comience a reproducir su música!

El código hace uso de Processing junto con la librería Processing Arduino. Necesitará tener ambos funcionando para poder usarlo.

• Obtenga la librería para Arduino aquí.
• Descargue Processing en https://processing.org/

Una vez instalado todo, mueva la librería de Arduino a la carpeta libraries de su sketchbook de Processing y abra el código en el editor de Processing.

Cambie la línea:

song = minim.loadFile("/home/paul/Music/dope.mp3", 2048);

en la línea 38 de BeatWrite por un archivo MP3 local en su computadora y haga clic en reproducir.

Código

BeatWrite (Java/Processing)

/**
 * Este sketch demuestra cómo usar el objeto BeatDetect en modo FREQ_ENERGY.
 * Puede usar isKick, isSnare, isHat, isRange, e isOnset(int) para rastrear
 * el tipo de beats que busca. Reportarán true o false según el estado
 * del análisis. Para "activar" el análisis debe llamar a detect con
 * buffers sucesivos de audio. Puede hacerlo dentro de draw(), pero es
 * probable que pierda algunos buffers de audio. El sketch implementa un
 * AudioListener llamado BeatListener para llamar a detect en cada buffer
 * de audio procesado por el sistema sin repetir ni perder ninguno.
 */
import processing.serial.*;
import ddf.minim.*;
import ddf.minim.analysis.*;
import cc.arduino.*;

Minim minim;
AudioPlayer song;
BeatDetect beat;
BeatListener bl;
Arduino arduino;

int ledPin = 1;   // LED conectado a canal EL 1
int ledPin2 = 2;  // LED conectado a canal EL 2
int ledPin3 = 3;  // LED conectado a canal EL 3
float kickSize, snareSize, hatSize;

void setup() {
  size(512, 200, P3D);
  minim = new Minim(this);
  arduino = new Arduino(this, "/dev/ttyACM1", 57600);
  song = minim.loadFile("/home/paul/Music/dope.mp3", 2048);
  song.play();

  beat = new BeatDetect(song.bufferSize(), song.sampleRate());
  beat.setSensitivity(100);
  kickSize = snareSize = hatSize = 16;

  bl = new BeatListener(beat, song);
  textFont(createFont("Helvetica", 16));
  textAlign(CENTER);

  arduino.pinMode(ledPin+3, Arduino.OUTPUT);
  arduino.pinMode(ledPin2+3, Arduino.OUTPUT);
  arduino.pinMode(ledPin3+3, Arduino.OUTPUT);
}

void draw() {
  background(0);
  fill(255);

  if(beat.isKick()) {
    arduino.digitalWrite(ledPin+3, Arduino.HIGH);
    kickSize = 32;
  }
  if(beat.isSnare()) {
    arduino.digitalWrite(ledPin2+3, Arduino.HIGH);
    snareSize = 32;
  }
  if(beat.isHat()) {
    arduino.digitalWrite(ledPin3+3, Arduino.HIGH);
    hatSize = 32;
  }

  arduino.digitalWrite(ledPin+3, Arduino.LOW);
  arduino.digitalWrite(ledPin2+3, Arduino.LOW);
  arduino.digitalWrite(ledPin3+3, Arduino.LOW);

  textSize(kickSize);
  text("KICK", width/4, height/2);
  textSize(snareSize);
  text("SNARE", width/2, height/2);
  textSize(hatSize);
  text("HAT", 3*width/4, height/2);

  kickSize = constrain(kickSize * 0.95, 16, 32);
  snareSize = constrain(snareSize * 0.95, 16, 32);
  hatSize = constrain(hatSize * 0.95, 16, 32);
}

void stop() {
  song.close();
  minim.stop();
  super.stop();
}

BeatListener (Java/Processing)

class BeatListener implements AudioListener {
  private BeatDetect beat;
  private AudioPlayer source;

  BeatListener(BeatDetect beat, AudioPlayer source) {
    this.source = source;
    this.source.addListener(this);
    this.beat = beat;
  }

  void samples(float[] samps) {
    beat.detect(source.mix);
  }

  void samples(float[] sampsL, float[] sampsR) {
    beat.detect(source.mix);
  }
}
