Invernadero Inteligente DasFilisera: Sistema Avanzado de Monitorización de Cultivos

Componentes y Suministros

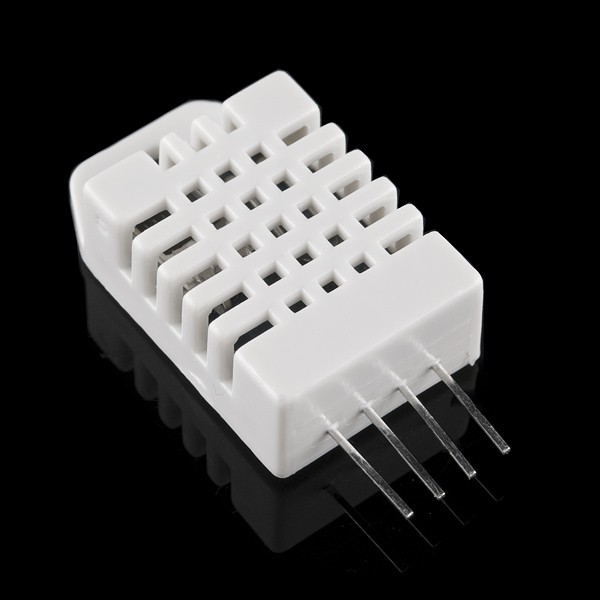

Sensor de Temperatura DHT22	1
Sensor DS18B20	1	Temperatura exterior, sumergible
Sensor de Temperatura y Humedad de Suelo FS200-SHT25	1	Conexión I2C (pines SCL/SDA 12/11)
Módulo Relé 4 Canales	1	Control de válvulas/bombas (R1)
Módulo Relé 2 Canales	1	Control de ventanas/ventilación (R2)
Sensor Ultrasónico HC-SR04	1	Nivel de agua (Echo A0, Trigger A1)

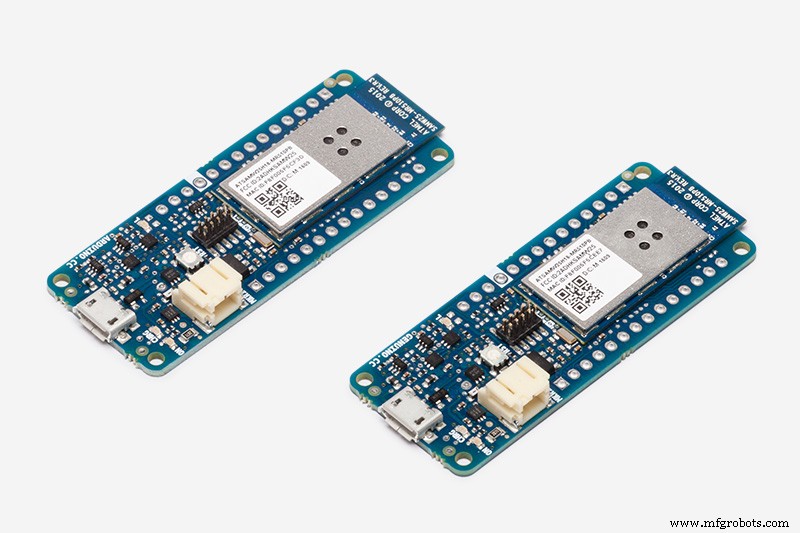

Arduino MKR1000	1	Con WiFi integrado

Aplicaciones y Servicios Online

• DasData – Plataforma cloud para almacenamiento y visualización de datos
• Microsoft Visual Studio 2015 – Aplicación Windows (.NET) para interfaz local y gráficas

Sobre el Proyecto

Cultiva plantas y hortalizas con total conocimiento de sus condiciones ambientales. Simplemente usando un MKR1000.

Requisitos para el Crecimiento de Plantas

El crecimiento vegetal depende de condiciones ideales: temperatura, humedad, luz, nutrientes minerales y oxígeno. Proporcionar agua adecuada o mantener temperatura estable en el invernadero puede ser complicado, pero no si lo automatizas.

Visión General del Hardware

Temperatura / Humedad

• TH1: Temperatura exterior – Sensor DS18B20 impermeable en pin D1
• TH2: Temperatura/humedad interior – DHT22 en pin D0
• TH3: Condiciones del suelo – FS200/SHT25 en pines I2C (SCL 12, SDA 11)

Nivel de Agua

• W1: Sensor ultrasónico HC-SR04 (Echo A0, Trigger A1). Control de válvula mediante relé R1 (4 canales)

Aire – Temperatura / Oxígeno

• A1: Apertura de ventanas mediante relé R2 basada en valores temp/humedad. Ajustable según clima

Relés R1 / R2

R1 conectado a pines digitales 7,8,9,10 – Control de bombas/válvulas.
R2 conectado a pines 5,6 – Control de ventanas/ventilación.

MKR1000 – aREST

Usando la librería aREST se expone una interfaz web REST/JSON en el MKR1000. Configura las credenciales WiFi en el código. La aplicación Windows (.NET) consume esta API y también envía datos a la nube DasData.

Datos e Interfaz

La aplicación Windows muestra condiciones en tiempo real, histórico diario y gráficas de temperatura, humedad y nivel de agua. Permite control manual de relés.

Para almacenamiento en la nube se usa DasData. Configura DsKey y AKey en Settings.txt de la aplicación.

Automatización del Invernadero

Decide qué válvulas o motores activar según tu configuración y dimensiones. Todo controlable desde los relés. La aplicación incluye disparadores (triggers) configurables para volumen de agua y temperatura.

Código

• Filisera_Arduino – Sketch principal para MKR1000 (librería aREST, WiFi101, sensores DHT, DS18B20, SHT2x)
• libraries.zip – Librerías necesarias
• Filisera - vb.zip / Filisera - VS – Proyecto Visual Studio 2015 (VB.NET) para interfaz Windows y conexión a DasData

Repositorio GitHub: https://github.com/dasdata/DasFilisera

Esquemáticos

Archivo PDF con conexiones de sensores y relés.
