El velocímetro: de indicadores mecánicos a pantallas digitales
Introducción
El velocímetro es un instrumento crítico que mide la velocidad de desplazamiento de un vehículo, permitiendo a los conductores mantener un ritmo seguro. Su adopción como característica estándar automotriz allanó el camino para límites legales de velocidad y hizo el monitoreo de velocidad ubicuo en autos modernos. Típicamente montado junto al odómetro, los velocímetros vienen en dos variantes principales: mecánicos y electrónicos.
Historia
La idea de rastrear datos de viaje se remonta a la antigua Roma, donde aurigas contaban revoluciones de ruedas para estimar distancia y velocidad media. Ingenieros chinos en el siglo XI desarrollaron un mecanismo accionado por engranajes que golpeaba un tambor tras una distancia establecida, mientras la navegación marítima en los años 1500 dependía del chip log —una línea con nudos a intervalos regulares— para registrar velocidad en nudos.
En 1916, Nikola Tesla recibió la primera patente para un indicador de velocidad de eje rotativo, pero el primer velocímetro automotriz es anterior. A. P. Warner de Warner Electric Company adaptó su medidor industrial de corte a vehículos, y al finalizar la Primera Guerra Mundial su diseño impulsaba nueve de cada diez velocímetros de auto. El Oldsmobile Curved Dash Runabout (1901) fue el primer auto de producción masiva en incluir velocímetro mecánico, seguido rápidamente por Cadillac y Overland. Los primeros modelos sufrían mala visibilidad nocturna y dependían de cables de transmisión unidos a ruedas o transmisión; la integración en la carcasa de transmisión se logró unos 20 años después, diseño que permaneció hasta la revolución electrónica de principios de los 80.
Materias primas
Los velocímetros mecánicos se construían originalmente enteramente de acero y aleaciones metálicas. A finales del siglo XX, aproximadamente 40% de piezas se moldeaban de polímeros plásticos. Modelos electrónicos modernos son casi totalmente plásticos, con nailon y tereftalato de polibutileno (PBT) para carcasas y tornillos sin fin, y policarbonato transparente para lentes de pantalla. Los ingenieros refinan continuamente estos polímeros para mejorar durabilidad y resistencia a calor, humedad e impacto.
Diseño

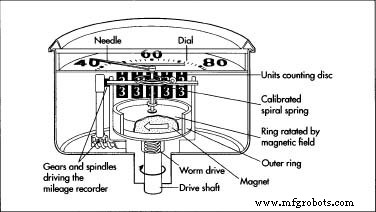

Los velocímetros mecánicos transmiten la velocidad del vehículo mediante un cable de transmisión que gira un imán permanente. El imán giratorio induce un campo magnético que atrae un anillo de aluminio en la misma dirección. Un resorte espiral resiste este movimiento; el equilibrio entre fuerza magnética y tensión del resorte mueve la aguja para indicar velocidad. Cuando el vehículo frena, la fuerza magnética disminuye y el resorte devuelve la aguja a cero.
Los velocímetros electrónicos emplean un tacómetro instalado en la transmisión para generar pulsos eléctricos proporcionales a la velocidad. Estos pulsos se muestran en LCD o accionan un conjunto de indicador magnético, proporcionando lectura casi instantánea.
El proceso de fabricación
Componentes de acero
- Acero fundido se produce fundiendo mineral de hierro con coque y aleándolo con elementos como aluminio, manganeso, titanio y circonio. El acero enfriado se forma en láminas entre rodillos de alta presión, luego se funde en moldes o se prensa de barras usando grandes máquinas laminadoras.
Componentes plásticos
- Los plásticos derivan de compuestos orgánicos basados en petróleo y se suministran como pellets para moldeo por inyección. Los pellets se funden en una tolva, se fuerzan a través de una boquilla e inyectan en moldes preconfeccionados donde se enfrían y solidifican en piezas pequeñas que se transportan a ensamblaje.
Ensamblaje
- Velocímetros de gama baja son a menudo "desechables", con piezas remachadas para fijación permanente y poco margen para reparación. Unidades de gama alta se ensamblan con tornillos, permitiendo acceso al hardware interno para mantenimiento o recalibración.
- El ensamblaje central —eje, imán y engranajes— se ajusta en la carcasa usando remaches o tornillos. Unidades electrónicas adicionalmente reciben placas de circuito preprogramadas y módulos de fibra-cobre, montados con conectores plásticos. La automatización impulsa volumen de producción, pero técnicos cualificados inspeccionan cada paso para garantizar calidad.
Calibración
- La calibración asegura que la aguja refleje la velocidad real. Indicadores mecánicos se ajustan alterando la fuerza del imán permanente con un electroimán, alineando la aguja con la entrada del cable de transmisión. Indicadores electrónicos se calibran escribiendo factores de corrección en memoria, permitiendo al sistema reconciliar entrada de transmisión con salida de aguja. Equipos de calibración automatizados modernos han reducido drásticamente horas de mano de obra.
Control de calidad
La calibración es el método principal de control de calidad. Fabricantes siguen estándares ISO, estableciendo especificaciones antes de producción y verificando cumplimiento en la línea de ensamblaje. Equipos internos de QA realizan inspecciones en cada etapa para confirmar que la automatización funciona correctamente.
Subproductos / Residuos
La fabricación genera residuos peligrosos mínimos. Chatarra metálica y plástica se reciclan típicamente para corridas de producción subsiguientes. Emisiones de procesos de fábrica son monitoreadas por reguladores gubernamentales y grupos ambientales.
El futuro
Diseñadores exploran pantallas que reducen distracción del conductor, como lecturas digitales proyectadas que parecen flotar sobre el tablero o capó. Estos sistemas permitirían a conductores mantener ojos en la carretera mientras monitorean velocidad, y pueden integrarse con herramientas de navegación para una interfaz de conducción unificada.
Para saber más
Otros recursos
- Devaraj, Ganesh, et al. "Automating Speedometer Calibration." Evaluation Engineering Web Page. Diciembre 2001. https://www.evaluationengineering.com/archive/articles/1100auto.htm
- "How a Tachometer/Speedometer Works Using a Magnetic Sensor." Manual. Stewart-Warner Co., abril 2001.
- "How an Electrical Gauge is Put Together." Manual. Stewart-Warner Co., abril 2001.
- "How Odometers Work." Marshall Brain's How Stuff Works. Diciembre 2001. https://www.howstuffworks.com
- "Speeding Through Time." Transport Topics Electronic Newspaper. Noviembre 1998. Diciembre 2001. https://www.ttnews.com/members/printEdition/0000395.html
- "Speedometer." Complete Computer Software Web Page. Diciembre 2001. https://www.iao.com/howthing/Default.htm
- "The Floating Speedometer." Siemens.com Web Page. Diciembre 2001. https://www.siemens.com/page/1,3771,257095-1-999_5_4-0,00.html
Kate Kretschmann
