EMW3165- Propiedades y aplicaciones del módulo WiFi

Un módulo Wi-Fi/módulo WLAN es importante para acceder a Internet a través de una conexión inalámbrica. Exploraremos las características y las aplicaciones típicas del módulo Wi-Fi EMW3165.

¿Qué es un EMW3165?

Fig. 1:una computadora conectada a WiFi

Es un módulo Wi-Fi integrado, de bajo costo, de forma pequeña y de bajo consumo. Además, el módulo cuenta con 128 Kilo Bytes de RAM, un microcontrolador de núcleo Cortex-M4 y un chip flash de 512 KB. Además, el módulo tiene 2M Bytes de SPI flash/onboard flash.

Además, el módulo es rico en varios recursos periféricos digitales y analógicos y funciona como una plataforma MiCO. Por lo tanto, permite a los usuarios crear aplicaciones Wi-Fi integradas personalizadas en una biblioteca MiCO. Es útil para administrar el procesamiento de pilas TCP/IP y Wi-Fi MAC.

Además, tiene una biblioteca de red WiFi autohospedada. Finalmente, el módulo WiFi cuenta con una serie independiente de firmware, como servicios en la nube y UART inalámbrico.

Especificaciones del módulo

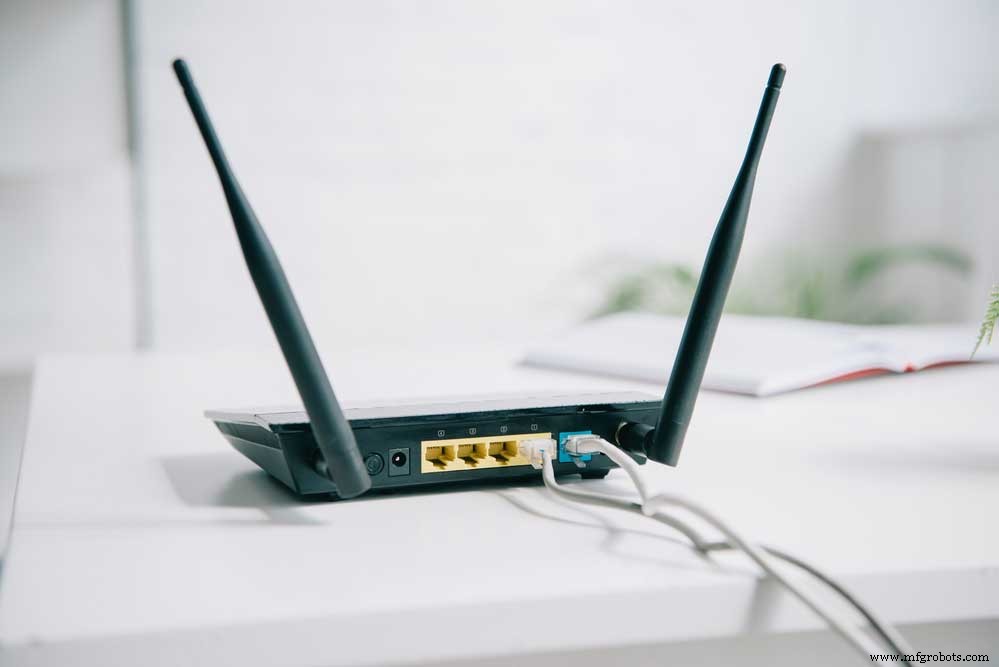

Fig. 2:un enrutador para acceder a Internet

El módulo mide 32 mm por 16 mm y tiene las siguientes propiedades:

• Requiere un voltaje de funcionamiento de 3 V a 6 V y cuenta con 22 pines de módulo GPIO
• En segundo lugar, tiene una interfaz JTAG y SWD y pines de paso de 0,9 mm

Módulo WiFi

• Es compatible con varios protocolos, incluidos 802.11 n, 802.11 g y 802.11 b.
• Además, el módulo permite que las encriptaciones Enterprise, WPA/WPA2 PSK, WEP y su receptor tengan una sensibilidad de -87 dBm.
• Además, habilita la compatibilidad con EasyLink y, por lo tanto, se conectará a una red wifi con un solo clic.
• Por último, el módulo Wi-Fi EMW3162 tiene una antena externa con un conector IPEX y una PCB integrada.

Microcontrolador STM32F411CE

• El STM Cortex-M4 funciona a una frecuencia de 100 MHz y tiene 128 KB de RAM.
• En segundo lugar, tiene una memoria flash externa de 2M, que funciona en un bus SPI

La principal diferencia entre EMW3162 y EMW3165

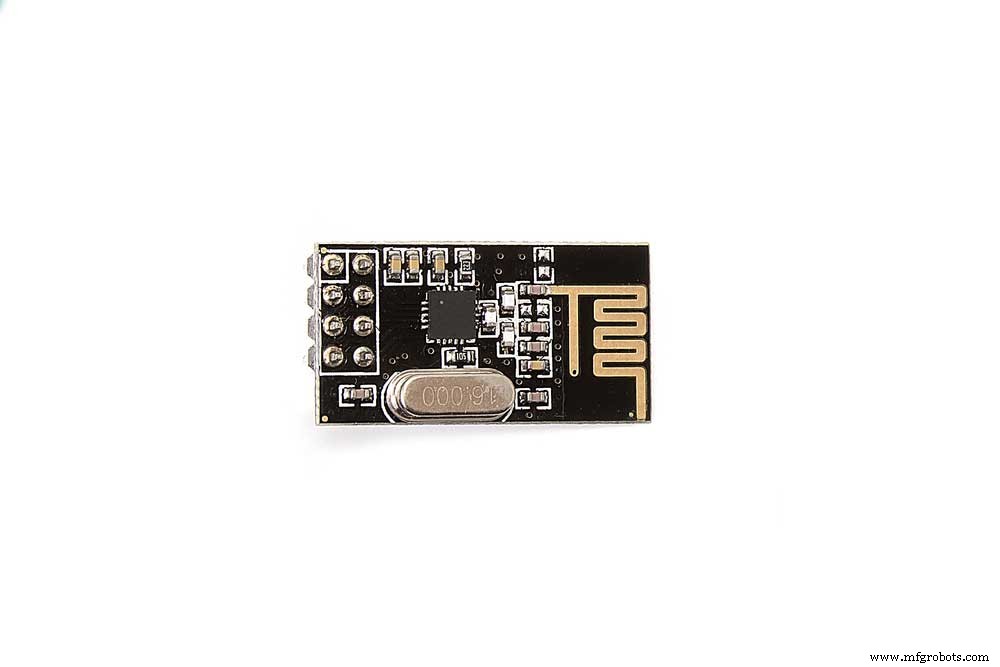

Fig. 3:un módulo de placa WiFi

El EMW3162 funciona con un microcontrolador Cortex-M3 de frecuencia de 120 MHz. Además, tiene 1 Mega Byte de flash y 128 Kilo bytes de SRAM. Por último, tiene el firmware Wi-Fi incorporado MxchipWnet, que abre una amplia gama de periféricos.

Por el contrario, el EMW3165 cuenta con un microcontrolador STM32F411CE Cortex-M4 que funciona en una biblioteca de red WiFi autohospedada. Además, es rico en periféricos para permitir operaciones integradas.

La segunda diferencia es que el EMW3165 es relativamente más pequeño que el EMW3162.

Bloque de hardware

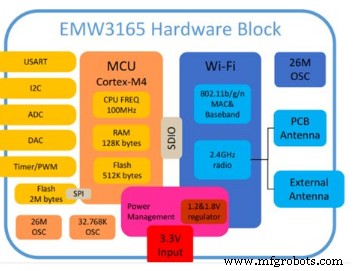

Figura 4:Bloque de hardware EMW3165

Aplicaciones EMW3165

El módulo WIFI integrado de bajo consumo es útil en los siguientes componentes de la aplicación:

• Electrónica automotriz y sistemas de punto de venta (POS)
• Sistemas de automatización industrial y la industria de la salud
• Esencial en sistemas de automatización de edificios y electrodomésticos inteligentes.

Conclusión

Arriba hay una elaboración detallada de las características del módulo Wi-Fi integrado de bajo consumo. Para consultas adicionales, hable con nosotros y con gusto lo ayudaremos.
