Sensores de presión barométrica:todo lo que necesita saber

Acerca de los sensores de presión barométrica， La medición del clima es un aspecto esencial de la vida humana cotidiana.

Gracias al avance tecnológico, los instrumentos de medición del clima ahora son lo suficientemente pequeños como para incorporarlos en varios circuitos.

Por lo tanto, en este artículo, veremos varios aspectos del sensor para familiarizarlo con aquellos que deseen saber más.

1. ¿Qué es un sensor de presión barométrica?

Un sensor de presión barométrica es un sensor para detectar la presión atmosférica. También se conoce como la forma moderna del barómetro.

La clasificación del sensor de presión se realiza en función de cómo funciona el sensor y el material. Por ejemplo, un sensor de presión de aire piezorresistivo utiliza semiconductores de silicio. Detecta el cambio de presión de aire a través de un diafragma que conecta un circuito de puente resistivo. Por lo tanto, la medición de la presión se origina a partir del cambio de presión en el puente de resistencia.

Los sensores de presión modernos más comunes incluyen BMP180, BME280 y BMP280.

Más información sobre cómo funcionan los sensores en la siguiente sección.

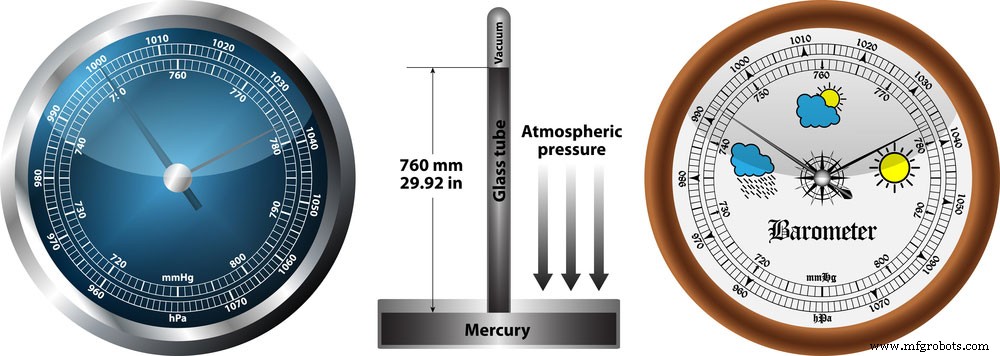

Variedades del sensor de presión barométrica

2. ¿Cómo funcionan los sensores de presión barométrica?

Barómetro de mercurio

Los barómetros de mercurio son una de las herramientas de medición de la presión atmosférica más antiguas. Por lo general, constituyen un tubo vertical colocado en un recipiente con mercurio en el fondo.

El sensor ambiental funciona equilibrando la columna de mercurio y midiendo su altura. Por lo tanto, cuanto mayor sea la altura de la columna de mercurio, mayor será la presión atmosférica y viceversa.

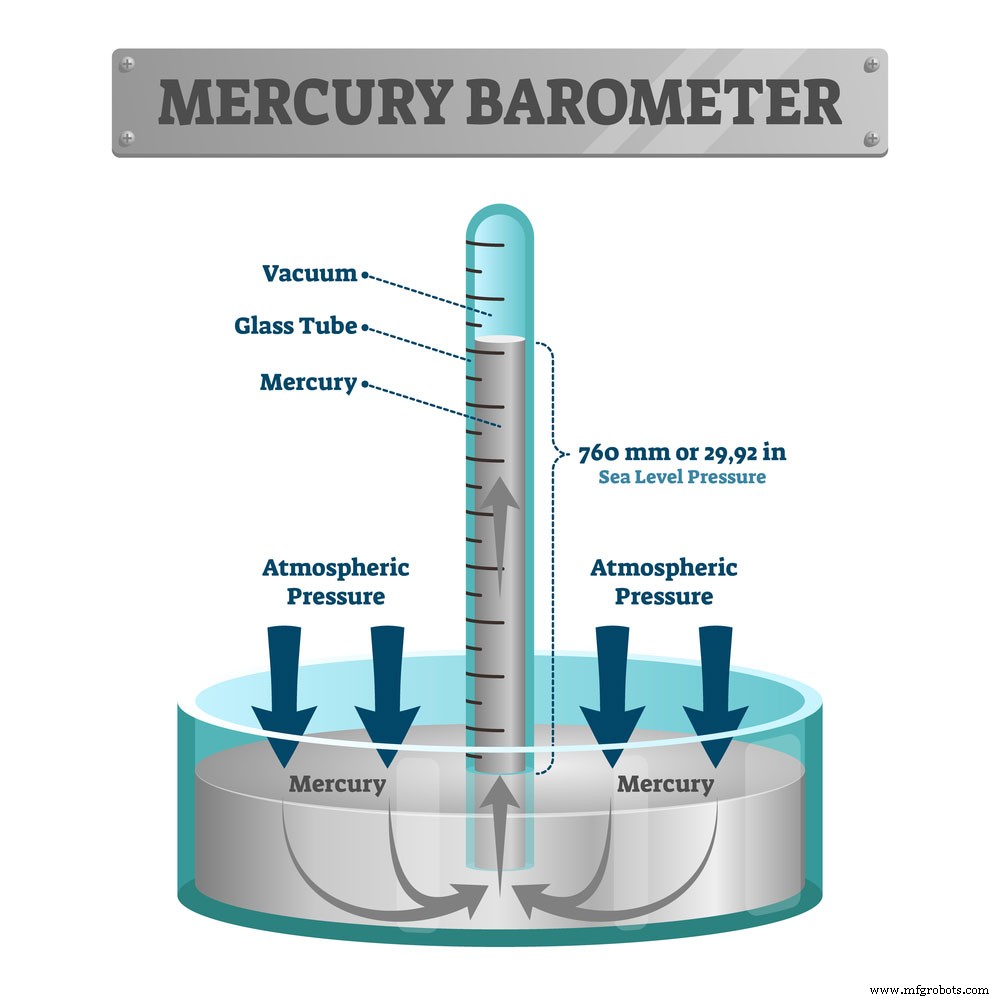

un barómetro de mercurio en funcionamiento

Barómetro aneroide

La medición de la presión barométrica no siempre requiere líquidos, y el barómetro aneroide es un ejemplo.

En su lugar, utiliza movimientos mecánicos y una celda aneroide para dar lecturas de presión reales. La celda se contrae o se expande si hay algún cambio de presión de aire en la atmósfera.

Los movimientos de contracción y expansión impactan en las palancas mecánicas que amplifican las señales, registrando así las lecturas en la pantalla del dispositivo.

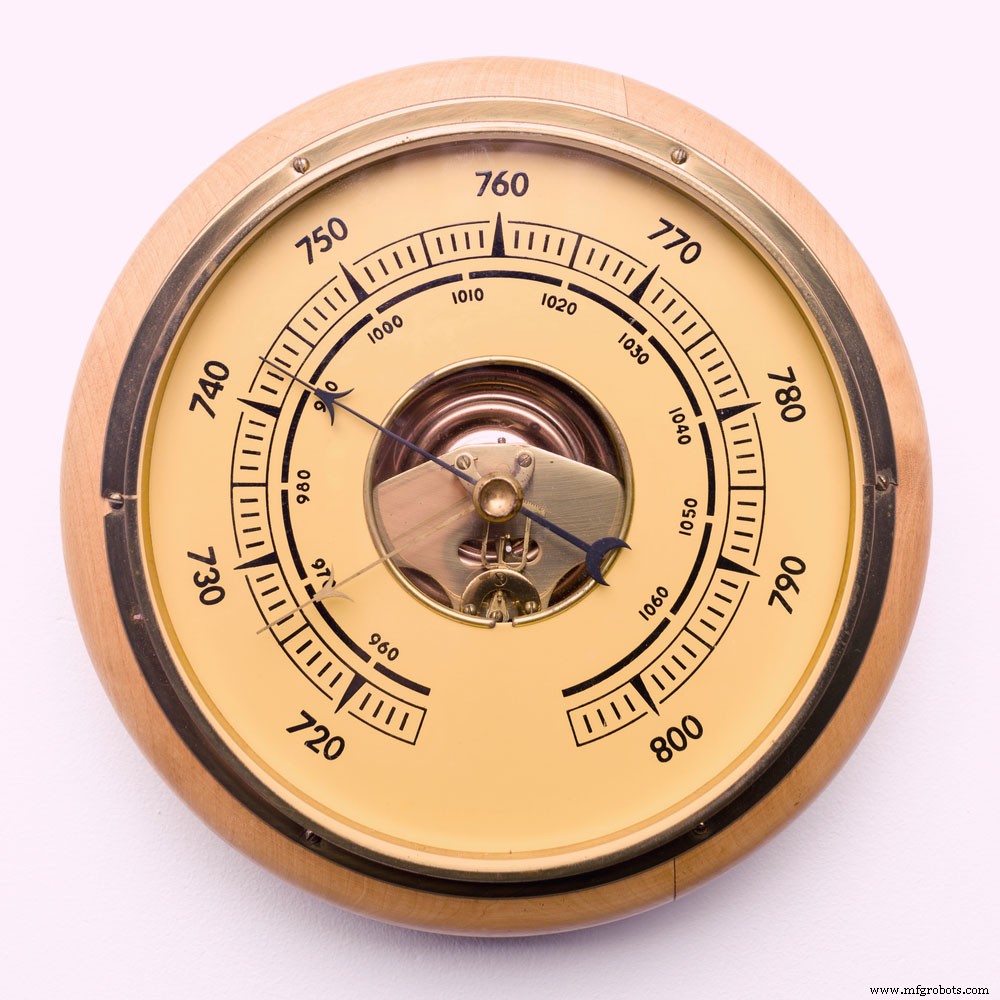

Un barómetro aneroide

Sensor de presión barométrica MEMS

Estos utilizan sistemas Microelectromecánicos (MEMS); por lo tanto, pueden registrar una ligera diferencia de presión. Son del tipo presente en los teléfonos gracias a su tamaño en miniatura y su fácil instalación en las placas de circuitos.

Además, estos transductores de presión barométrica también pueden medir la presión estática del aire, lo que aumenta su popularidad como estaciones meteorológicas portátiles.

Tienen una placa capacitiva que forma un diafragma y está en contacto con el aire atmosférico. Por lo tanto, el sensor de precisión detecta la deformidad en el diafragma debido a la presión para determinar la presión de aire absoluta.

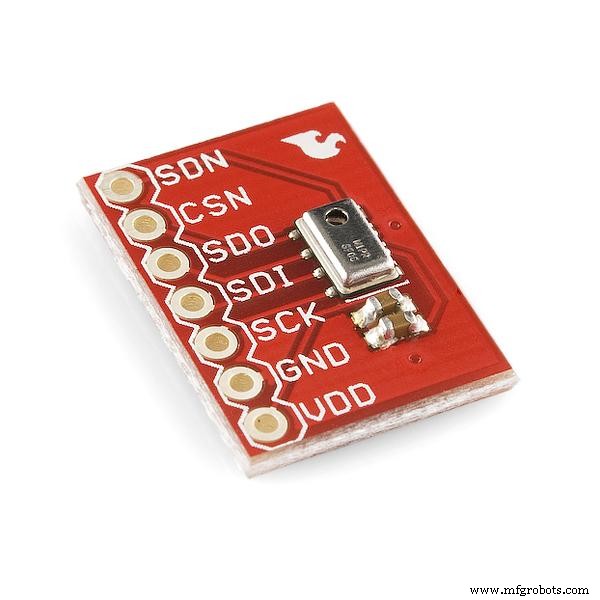

(Fuente:https://commons.wikimedia.org/wiki/File:SparkFun_Barometric_Pressure_Sensor_Breakout_-_MPL115A1_09721-01.jpg)

Un sensor barométrico de tecnología MEMs

3. Aspectos a tener en cuenta al elegir un sensor de presión barométrica

Los barómetros, al ser sensores de precisión, deben proporcionar lecturas consistentes y precisas. Por lo tanto, ayudaría si considerara algunas cosas al obtener uno.

• La precisión de la presión – Considere optar por un sensor de mayor precisión, ya que permiten una fácil calibración y reducen las variaciones de lectura debido a la interferencia de temperatura.
• Rango de presión y temperatura – un amplio rango de temperatura permitiría lecturas precisas incluso en temperaturas extremas. Lo mismo ocurre con un amplio rango de presión.
• Sensibilidad – Los sensores de precisión deben ser lo suficientemente sensibles para notar las más mínimas variaciones de presión.
• Consumo de energía – La tasa de consumo de energía del sensor debe cumplir con los requisitos básicos de detección de presión barométrica. Además, los requisitos de energía primaria no deben ser demasiado altos.
• Tamaño: Afortunadamente, el tamaño real del módulo del sensor moderno es lo suficientemente pequeño como para caber en dispositivos portátiles.
• Precio – considere comprar un sensor barométrico que pueda permitirse para proporcionar mediciones de presión precisas.

4. ¿Cómo leer los sensores de presión barométrica?

En particular, una lectura ascendente indica un aumento de la presión del aire, mientras que una tarea descendente significa una disminución de la presión del aire.

En consecuencia, estas lecturas son esenciales para diversas aplicaciones ambientales, como veremos.

Aquí hay un video con más información sobre los sensores de presión barométrica y cómo ajustarlos para lecturas correctas.

5. Aplicaciones para sensores de presión barométrica

Entre las diversas aplicaciones del sensor de presión se encuentran:

• El sensor de precisión puede ayudar a predecir y pronosticar el clima condiciones, ayudando así a una mejor planificación.
• Además, los sensores funcionan en teléfonos inteligentes para detectar cambios en la presión del aire y convertir las lecturas en una señal digital.
• El sensor de precisión también está en los motores de automóviles , especialmente el colector de admisión para la medición de la presión y la densidad del aire.

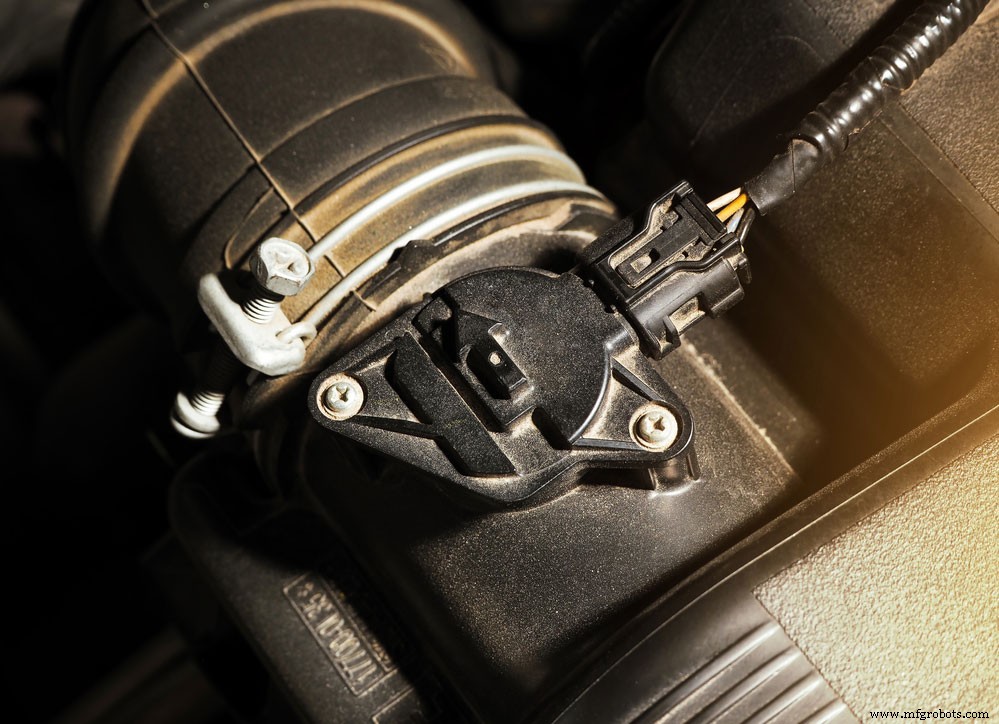

Sensor de aire en el colector de admisión de un motor de automóvil

Conclusión

En conclusión, la tecnología de sensores de presión es beneficiosa en muchas prácticas de nuestra vida cotidiana. Por lo tanto, puede ponerse en contacto con nosotros para conocer prácticos circuitos de sensores de tamaño en miniatura que funcionarán en cualquier aplicación. Además, comuníquese si tiene alguna consulta sobre los sensores.
