Circuito LM7805:descripción general del circuito integrado del regulador de voltaje

Los circuitos electrónicos a veces requieren una fuente de alimentación estable para funcionar en armonía con otros componentes.

Sin embargo, la fuente de alimentación no siempre es constante y requiere regulación para atender las necesidades del circuito. Los reguladores de voltaje estabilizan la fuente de alimentación de una fuente inestable a la potencia de salida con voltaje y corriente continuos.

Este tutorial analiza cómo funcionan estos reguladores con un interés particular en el regulador de voltaje 7805. Por lo tanto, si desea obtener más información sobre el IC regulador de voltaje 7805, esto es para usted.

1. ¿Qué es el CI 7805?

Como sugiere el nombre, LM7805 es un regulador de voltaje lineal estándar de la industria. Es un miembro de los dispositivos 78xx con un voltaje de salida constante. Las xx representan el valor del voltaje de salida de los dispositivos en las 78 familias.

El LM7805 es un IC regulador de voltaje lineal de tres terminales y funciona con corrientes de CA. Es un componente común en circuitos que requieren reguladores de voltaje positivo.

El regulador 7805 viene en diferentes versiones. La versión TO-92 está hecha de plástico, por lo que funciona mejor con circuitos de baja potencia. La versión T-O3 viene en una carcasa totalmente metálica para disipar el calor más fácilmente.

El esquema del circuito integrado 7805

2. 7805 Configuración PIN IC

Los tres terminales en un regulador 7805 son:

Disposición de pines del IC 7805

Pin 1

Es el pin de entrada para no regulados voltaje en el circuito.

Pin 2

El pin de tierra se conecta a tierra y es neutral, a diferencia de los pines de entrada y salida.

Pin 3

Es la Salida pin que genera un voltaje constante de +5V.

3. Características básicas del regulador 7805

Primero, el regulador puede entregar una corriente de salida de hasta 1.5A. El voltaje de salida constante típico es de 5 V, pero puede oscilar entre 4,8 V y 5,2 V.

En segundo lugar, también tiene funciones de limitación de corriente y refrigeración interna para evitar sobrecargar el circuito. Un exclusivo circuito de sobrecarga de calor dentro del IC 7805 corta automáticamente el suministro de voltaje hasta que el chip se enfría.

En tercer lugar, el regulador tiene un orificio en la parte superior para conectarse a un disipador de calor para una mayor regulación de la temperatura.

Además, el voltaje de entrada mínimo debe ser de 7 V, mientras que el máximo debe ser de 25 V para un funcionamiento óptimo del IC.

La regulación de carga de los rangos de IC entre 10 mV y 50 mV y exceder estos rangos conduciría a un mal funcionamiento.

Por último, la temperatura de la unión no debe exceder los 125 °C incluso con un disipador de calor adecuado.

Aquí hay un video con más información sobre el 7805 IC.

4. El LM7805 en un Circuito

El 7805 IC tiene muchas aplicaciones, incluido el funcionamiento como un regulador de +5 V y el suministro de voltajes de salida ajustables en un circuito.

En esta sección, analizamos el funcionamiento del IC como un regulador de 5 V y un regulador de salida ajustable.

7805 como regulador de voltaje de +5 V

El regulador de voltaje 7805 puede regular la energía entrante y generarla a +5V. Funciona con dos condensadores en los extremos del circuito regulador 7805.

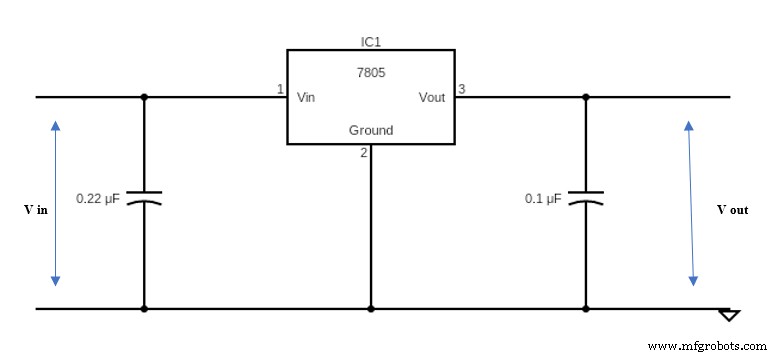

7805 IC como regulador de 5V

El condensador de entrada de 0,22 μF es necesario si la distancia entre el filtro de la fuente de alimentación y el regulador es larga. El capacitor en el extremo de salida es responsable de la respuesta transitoria y juntos ayudan a estabilizar el regulador.

Deben estar cerca del regulador y del tipo cerámico para que funcionen de manera eficiente.

Circuito LM7805–7805 como regulador de salida ajustable

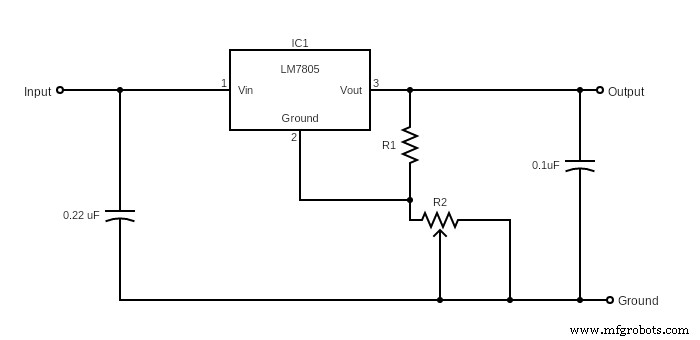

El regulador también puede ajustar el voltaje de salida al valor que desee. El siguiente diagrama de circuito muestra la disposición que necesita para tales resultados.

7805 como regulador de voltaje de salida ajustable

El voltaje de entrada adecuado debe oscilar entre 9V y 25V. El valor de resistencia de las dos resistencias determina el voltaje de salida del circuito.

Por lo tanto, ajustar el valor de resistencia de R1 y R2 ajusta el voltaje de salida. Para calcular el valor de la resistencia, utilice la siguiente fórmula.

Circuito LM7805:¿cómo funciona el IC 7805 en un circuito?

El circuito consta de:

7805 IC en un circuito

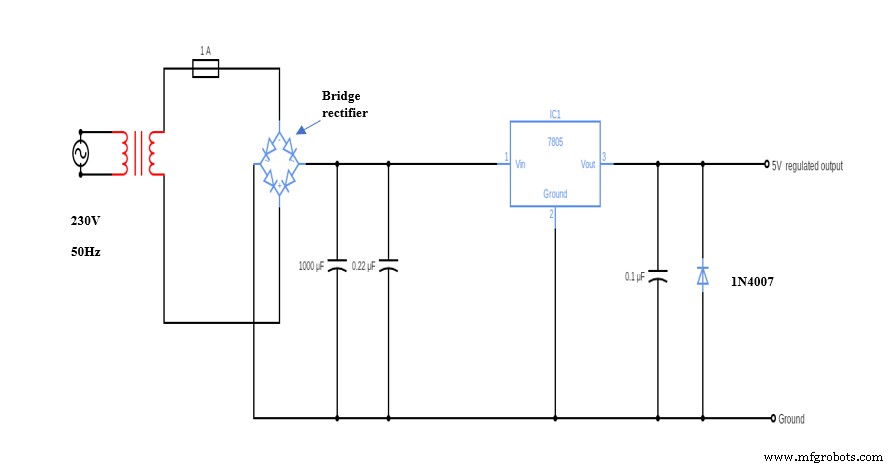

La energía de CA de 230 V ingresa al transformador y se convierte en energía de CC oscilante en el puente rectificador. El fusible limita la corriente del transformador a 1A.

La ondulación de los condensadores filtra la corriente entrante en ambos extremos del circuito. El viento de C1 es de 12 V CC no regulado, y va al regulador de voltaje para salir como 5 V. El diodo D1 protege el curso de picos de corriente y daños porque es polarización inversa.

El voltaje de entrada siempre debe ser mayor en al menos 2,5 V que el voltaje de salida. También se pierde algo de energía en forma de calor; por lo tanto, es necesario un disipador de calor para el IC 78058.

Una fuente de alimentación de CA es más conveniente que una fuente de alimentación de CC. Las baterías de CC son inestables porque se descargan con frecuencia, lo que reduce la salida de voltaje.

5. Circuito LM7805:aplicaciones del regulador de voltaje lineal 7805

Además de funcionar como regulador de +5 V y regulador de voltaje ajustable, el LM7805 funciona en circuitos que requieren:

• Protección contra polarización inversa
• Fuente de alimentación dual regulada
• Salida constante de +5 V, por ejemplo, microcontroladores, sensores y otros proyectos

Las aplicaciones prácticas incluyen:

• Carga de baterías de CC
• Cargadores de teléfono
• Reproductor de CD portátil
• Fuentes de alimentación ininterrumpida (UPS)

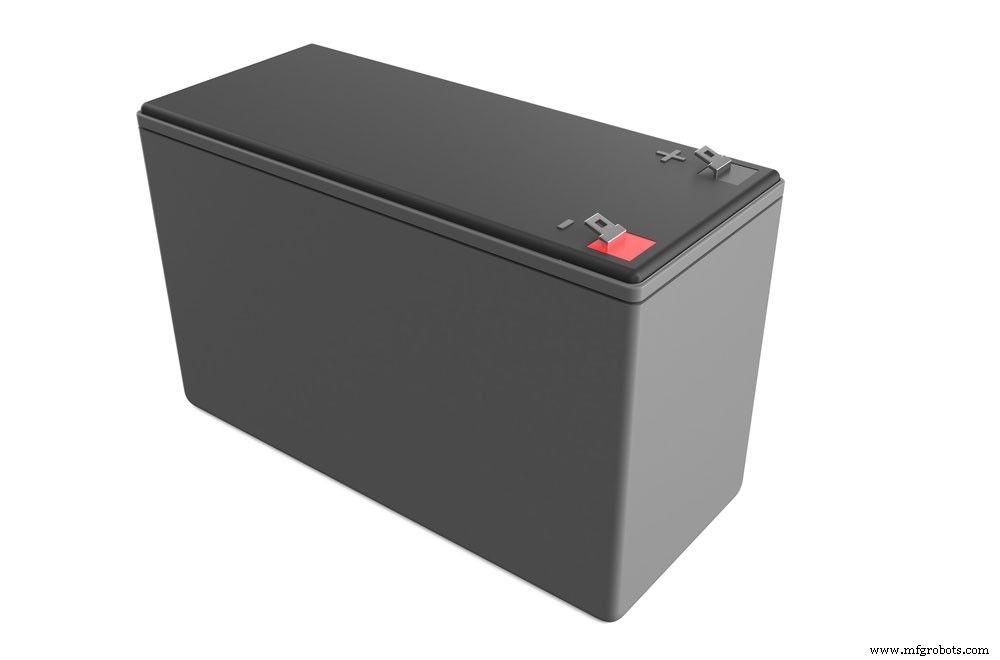

Batería SAI

Conclusión

El 7805 IC es un componente integral en circuitos sensibles al cambio de voltaje. Con algunos dispositivos externos, también puede experimentar con el regulador en un proyecto de su elección.
