PCB Computer:las aplicaciones en diferentes industrias

Ordenador PCB

Fuente:Piqsels

Los PCB son uno de los mejores componentes electrónicos que han llegado a la industria electrónica. Por lo tanto, no sorprende que pueda encontrarlos en la mayoría de los dispositivos electrónicos. Además, la electrónica, las computadoras y las computadoras portátiles no se quedan fuera. Por lo tanto, estos dispositivos usan una computadora PCB, un instrumento delgado con un circuito delicado que constituye la base de numerosos componentes de la computadora.

De hecho, este artículo profundizará en el tema al explicar el PCB de la computadora, cómo se aplica en diferentes industrias, sus tableros de cableado y más.

¿Estás listo? Hagamos rodar la pelota.

¿Qué es un PCB de computadora?

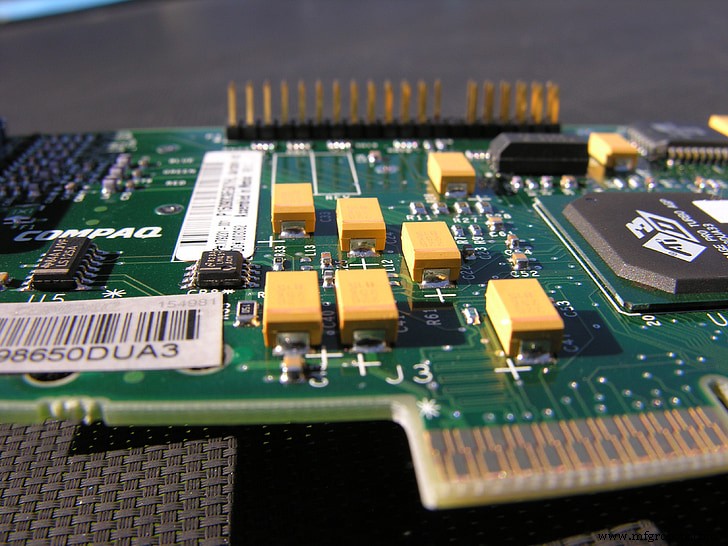

ordenador de placa de circuito

Fuente:hiphopdx

La PCB es una placa delgada con vías conductoras impresas o grabadas en la superficie de la placa.

Además, el dispositivo forma una base para diferentes componentes de la computadora, como las tarjetas de interfaz de red, las tarjetas controladoras, las tarjetas de expansión y las tarjetas de video. Y los detalles se relacionan con la placa base, una placa de circuito impreso también.

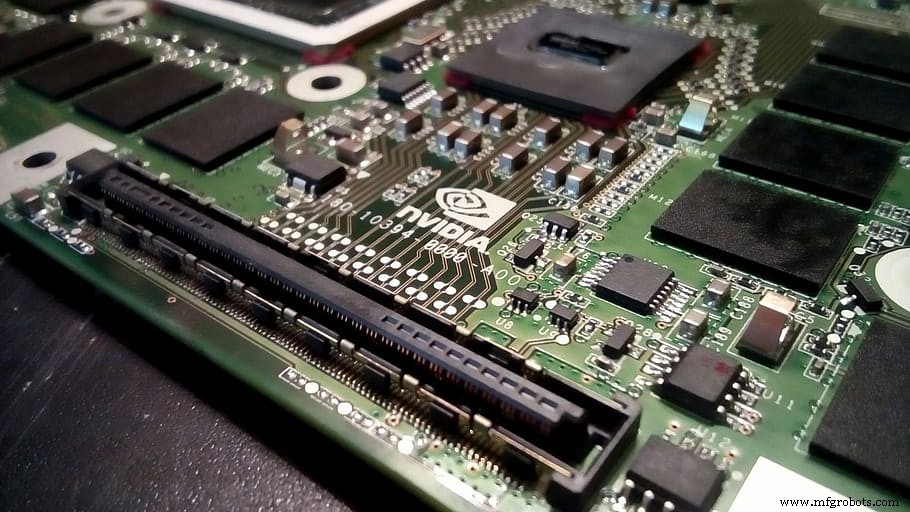

Tarjeta de vídeo

Fuente:Pixabay

Aunque los PCB se relacionan con las computadoras, son útiles para otros dispositivos electrónicos como tabletas, televisores, teléfonos celulares, cámaras digitales, etc.

Además, una computadora tiene un Bloque de Control de Procesos que funciona como un PCB.

Además, el bloque de control de procesos tiene una estructura de datos ubicada en un núcleo del sistema.

Además, la función crítica de este dispositivo es almacenar información. Por lo tanto, la PC ejecuta su proceso después de que el sistema operativo registra los datos de la PCB.

Aplicación de la industria electrónica de computadoras

En el campo de la electrónica, la industria informática tiene un amplio dominio. Y la base de los PCB electrónicos nació de la invención de la computadora.

Entonces, cuando a los científicos se les ocurrió la primera computadora, era enorme y usaba tecnología de tubo de vacío. En consecuencia, el dispositivo disipó el exceso de calor, consumió electricidad y ocupó mucho espacio.

Entonces, decidieron crear una máquina más compacta que hiciera lo contrario. Como resultado, los dispositivos semiconductores entraron en juego y las computadoras compatibles se hicieron realidad.

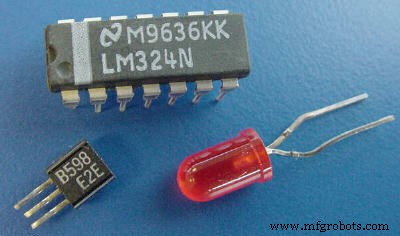

Dispositivos semiconductores

Fuente:Wikimedia Commons

Dicho esto, existen numerosas aplicaciones de PCB en la industria informática como:

• La unidad central de procesamiento (CPU)

• EEPROM
• Tarjetas SD, unidad de procesamiento de gráficos (GPU), RAM y ROM

Tarjeta SD

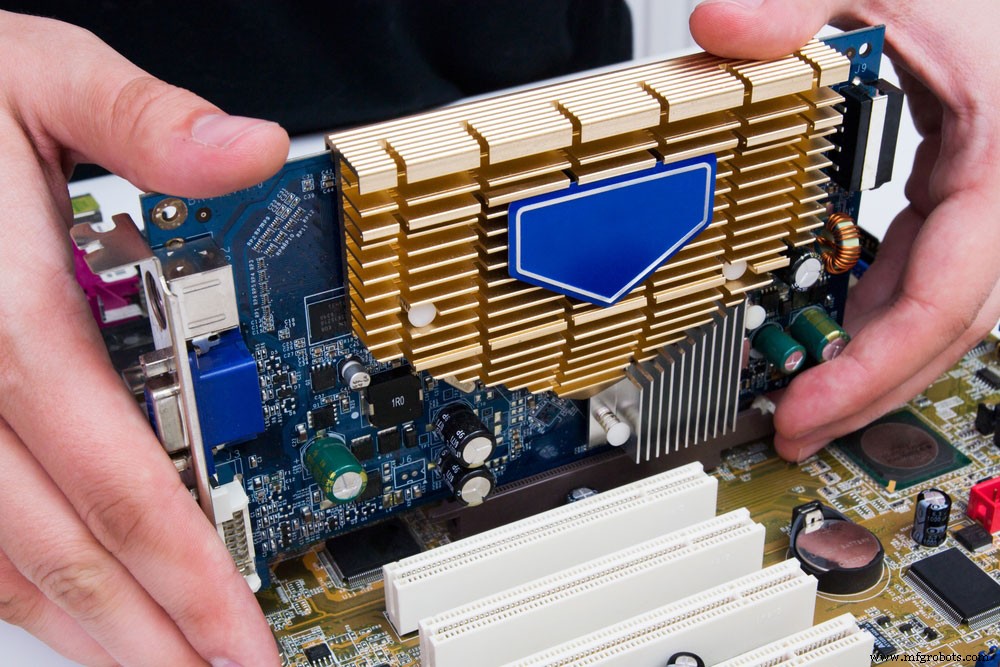

GPU

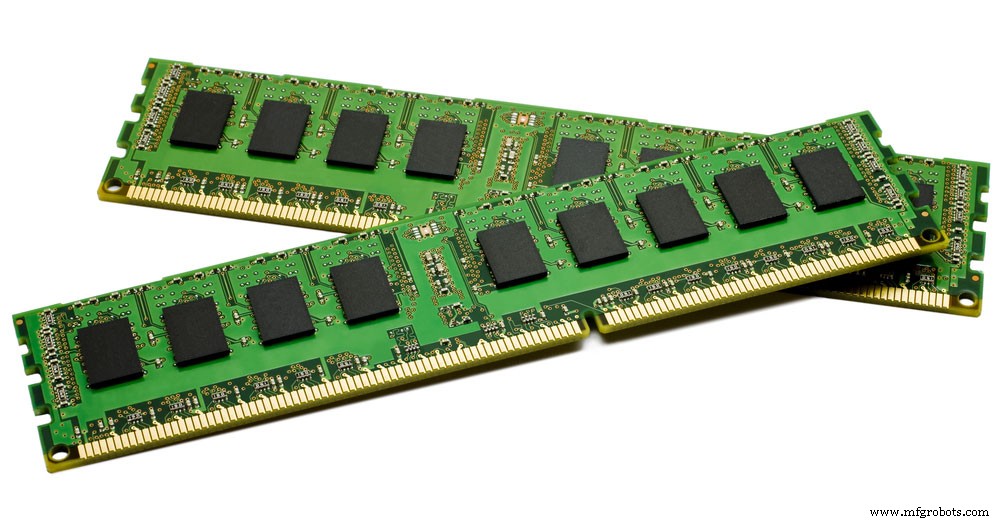

RAM

• Placa base

Placa base con chip

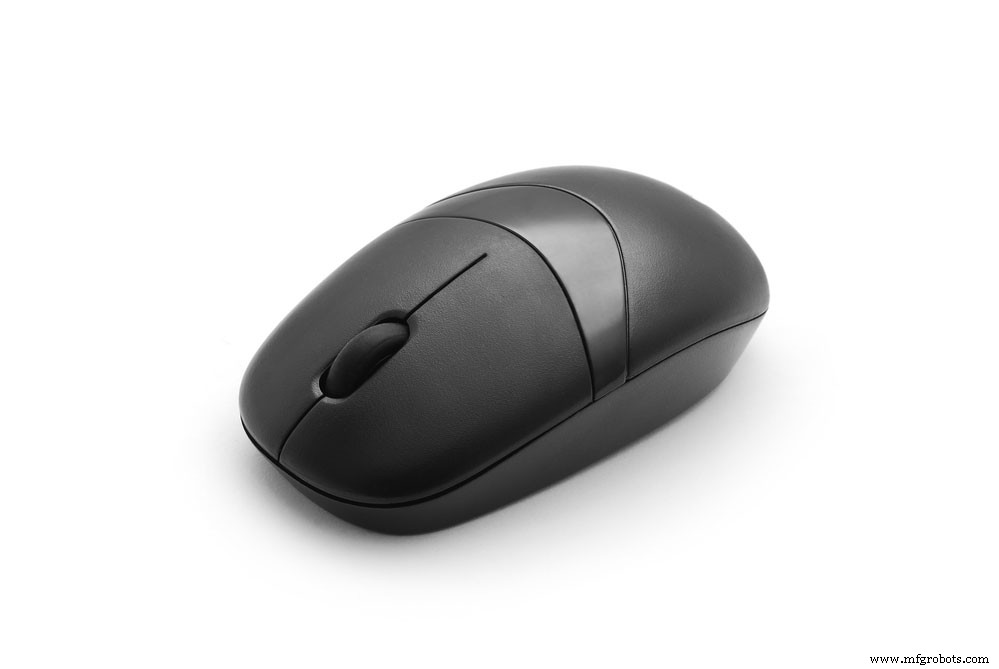

• Ratón de computadora

• Laptops y Notebooks
• Teclados con microcontrolador y pantallas LED

Otros equipos de oficina que usan PCB incluyen:

• Máquina de reconocimiento facial
• Impresoras
• Máquina de impresión del pulgar
• Detectores de metales
• Sistema de detección de humo y fuego
• Fax y escáneres
• Puertas de escaneo paso a paso, etc.

Además, la industria de las computadoras personales utiliza PCB especiales (PCB de interconexión de alta densidad) que tienen un diseño de circuito complejo y placas multicapa. Además, estas PCB de alta densidad tienen un grosor estándar con una placa promedio de 2 capas.

Además, la PCB tiene paquetes IC QFP, BGA y QFN. Además, son bastante caros y utilizan procesos de fabricación únicos como AOI, ENIG, prueba de sonda voladora y rayos X. Además, ayudaría si tuviera un robot durante el ensamblaje de componentes en las PCB para realizar tareas como soldadura por reflujo, selección y colocación automática, etc.

Sin embargo, es vital tomar medidas de precaución en el manejo, considerando que la mayoría de los componentes son dispositivos sensibles a la electricidad estática (ESD).

A cia y Defensa

Los PCB en esta industria generalmente exigen una alta confiabilidad porque los circuitos estarán expuestos a productos químicos agresivos, condiciones ambientales, contaminantes, etc.

Por lo tanto, este tipo de PCB debe tener tolerancia cero al error en la funcionalidad, alto grado y alta calidad. Además, antes de que cualquier PCB califique en esta industria, debe pasar la prueba eléctrica, de vibración y choque, y de alta temperatura.

Además, los PCB tienen el mandato de cumplir con los estándares de clase 3. Y esta clase requiere que los productos electrónicos ofrezcan un rendimiento continuo sin tiempo de inactividad en condiciones adversas.

• Sus componentes deben ser de grado Mil-spec con tolerancias estrictas que van del 1 al 2 %
• El diseño de su PCB debe manejar la carga de corriente máxima
• Limpie y proteja las señales del reloj mediante la creación de blindaje físico en la etapa de diseño
• Si la disipación de calor es vital, use compuestos térmicos
• Separar los componentes de alta frecuencia de los de baja

Dicho esto, las aplicaciones de PCB que se aplican en dispositivos militares y de grado espacial incluyen lo siguiente:

• Convertidores CC-CC, DSP y GPS (servicio de posicionamiento global)
• Artillería y morteros
• Fuentes de alimentación conmutadas y convertidores de analógico a digital
• Osciladores, transceptores, filtros digitales y moduladores
• Circuito de accionamiento del motor del panel solar
• FPGA, VCO y GPRS (servicio general de radio por paquetes)
• Memoria integrada, modulador de RF y mezcladores de FI
• Control de vuelo, filtros, piloto automático, transpondedores y electrónica de navegación
• Electrónica ATC (control de tráfico aéreo) y circuitos de antena activa

Aplicación de electrónica de consumo

La electrónica de consumo es la industria más común para los PCB. ¿Por qué? La mayoría de las personas alrededor dependen de los dispositivos electrónicos. En verdad, algunas de las consideraciones de diseño de PCB en esta industria son:

Por lo tanto, las placas rígidas y gruesas para productos electrónicos de consumo vienen en varios tamaños, colores y formas.

Además, los PCB tienen dos o un solo lado para una funcionalidad limitada y un costo reducido.

Entonces, aquí están las diversas aplicaciones:

Electrodomésticos

• Despertador
• Cafetera
• Aire acondicionado
• Microondas
• Refrigerador
• Lavadoras
• SAI
• CCTV

Comunicaciones

1. Radios
2. Teléfonos inteligentes
3. Tabletas
4. Relojes inteligentes

Ordenadores

• Ordenadores portátiles
• Pantalla y dispositivos periféricos
• Navegación por satélite
• estaciones de trabajo

Sistemas de entretenimiento

• Reproductor de DVD
• Consolas de juegos
• Televisores
• Estéreo

Por lo general, existe una gran demanda de PCB que se aplican al sector de la electrónica de consumo. Por lo tanto, el proceso de fabricación debe cumplir con las normas y estándares requeridos. De esa forma, los PCB mantendrán la uniformidad y la calidad.

Preguntas frecuentes

¿Cuál es la placa de circuito más extensa de una computadora?

La placa base es la placa de circuito gigante en una computadora personal o de escritorio. Por lo tanto, puede conectar otros dispositivos y tableros a una comunicación accesible.

¿Qué son las placas que se conectan a una placa base?

Si tiene un componente existente como una tarjeta de video que requiere una actualización (en su computadora de escritorio), es posible agregar tarjetas de expansión. Alternativamente, puede agregar nuevas funciones a las computadoras personales.

¿Qué hay en una placa de circuito?

Algunos de los componentes que encontrará en una placa de circuito son:

• Circuito integrado
• Agujero de montaje o de tornillo
• Fusible
• Sudaderas
• Inductor
• Condensador

¿Qué es una placa de circuito impreso para computadora portátil?

Se refiere a una placa de circuito impreso en una computadora portátil. Y la PCB tiene componentes que ayudan a la computadora a funcionar como ranuras de memoria, zócalos para chips, conectores de alimentación, etc.

¿La PCB y la placa base son lo mismo?

Ambos son similares pero diferentes. Es decir, la PCB es una placa que presenta trazas de señal de cobre. Además, una placa base generalmente tiene componentes agregados con placas más pequeñas que se conectan a ella.

¿El PCB principal está en una PC?

¡Sí! La placa base es la placa de circuito principal de la computadora. Además, todos los dispositivos y componentes periféricos se conectan a la placa base.

Redondeando hacia arriba

La computadora PCB es bastante similar a una PCB estándar. La diferencia significativa es que puede enchufar fácilmente componentes y dispositivos periféricos en la placa de circuito. Además, tiene una conductividad térmica más alta para disipar el calor elevado de los procesadores informáticos rápidos.

Pero los PCB para productos electrónicos de consumo varían mucho en función, forma y tamaño. Por ejemplo, la placa de circuito impreso que usa para un televisor es diferente de la que alimenta un reloj inteligente.

Dicho esto, ¿qué opinas sobre el PCB de la computadora? ¿Planea construir u obtener el mejor para su proyecto? No dude en comunicarse con nosotros.
