1N4732A:¡Todo lo que necesita saber!

Un diodo es un dispositivo que se encuentra en circuitos como cualquier otro componente electrónico. Un diodo solo puede permitir que la corriente fluya de una manera en un curso. Debido a la incapacidad del diodo para permitir el flujo en contracorriente, el diodo puede actuar como un regulador de corriente-voltaje. Hay diferentes tipos de diodos en el mercado. Sin embargo, el diodo Zener es el diodo regulador de voltaje más común. Porque el propósito de un diodo Zener es diferente al de los diodos rectificadores ordinarios. Debido a que el diodo Zener es el más popular, viene en varias formas y tamaños. El diodo 1N4732A está en la lista. https://www.wellpcb.com/

Este artículo explorará los usos del diodo Zener 1N4732A, las conexiones y cómo funciona.

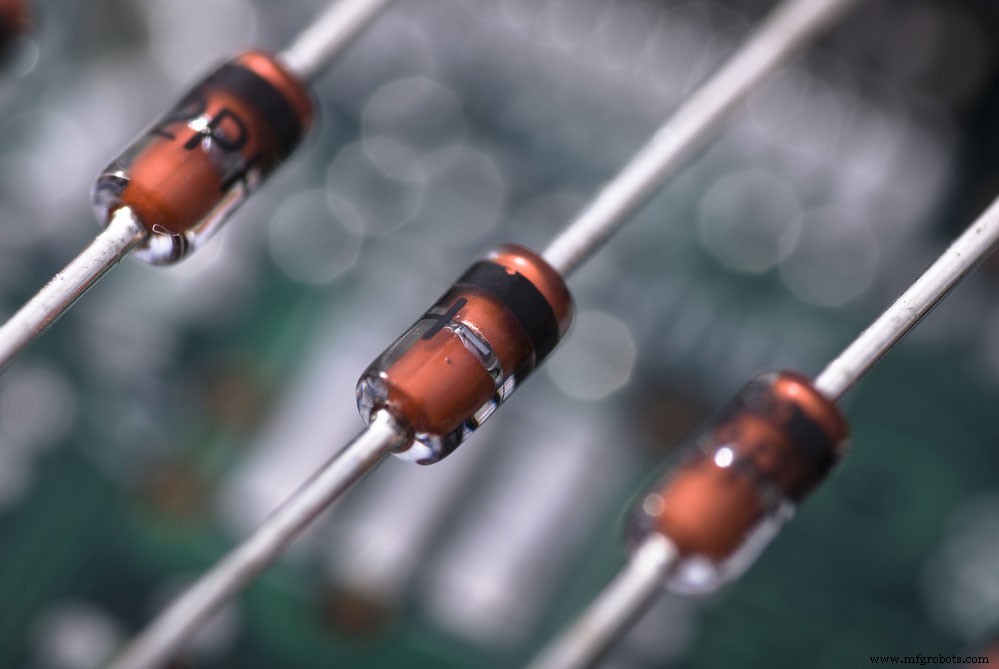

(diodos Zener)

Descripción del pin del diodo Zener

Pin	Nombre de PIN	Descripción
1	Ánodo	Este pin permite que la corriente entre en el ánodo
2	Cátodo	Este pin permite que la corriente salga del cátodo

1N4732A es un diodo de dos pines como cualquier diodo Zener; el ánodo y el cátodo. De manera distintiva, el extremo positivo del diodo es el ánodo, mientras que el extremo opuesto es el cátodo. Puede identificar el cátodo por una marca anular en la caja de vidrio hacia el cátodo.

Siempre tenga en cuenta que un diodo es una válvula unidireccional. Por lo tanto, no puede invertir la corriente que fluye del ánodo al cátodo.

Una vez que la corriente fluye desde el ánodo, solo puede fluir hacia el cátodo y desde el diodo. Por lo tanto, conectar correctamente un diodo es esencial.

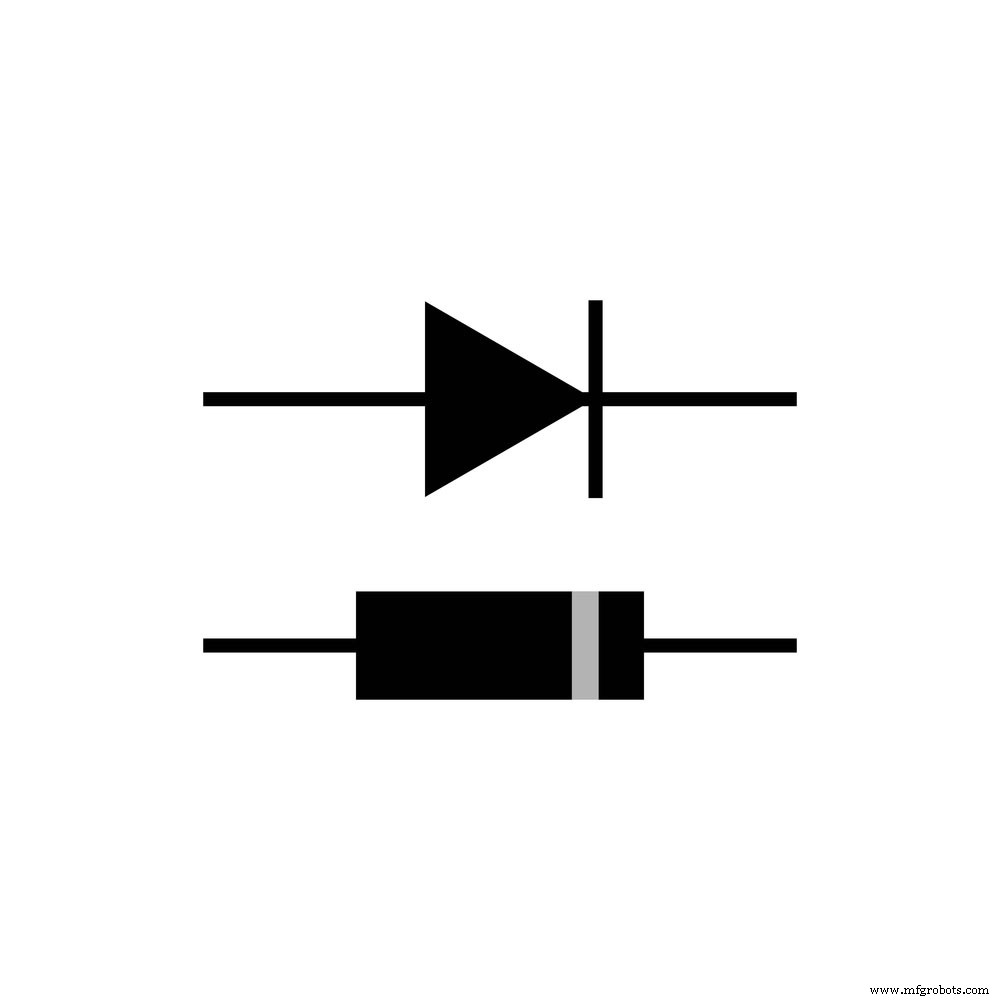

(logotipo de representación de diodo con una banda).

Características del diodo Zener 1N4732A

La tensión Zener y la disipación de potencia son los dos parámetros esenciales a tener en cuenta a la hora de comprar un diodo.

El voltaje Zener es el voltaje que pasa a través del diodo cuando se aplica un voltaje potencial más alto. Al mismo tiempo, la disipación de energía puede decidir la cantidad total de corriente que puede fluir a través del circuito.

Debe saber que la disipación de energía y el flujo de corriente se corresponden entre sí. En este caso, cuanto mayor sea el flujo de corriente, mayor será la disipación de energía.

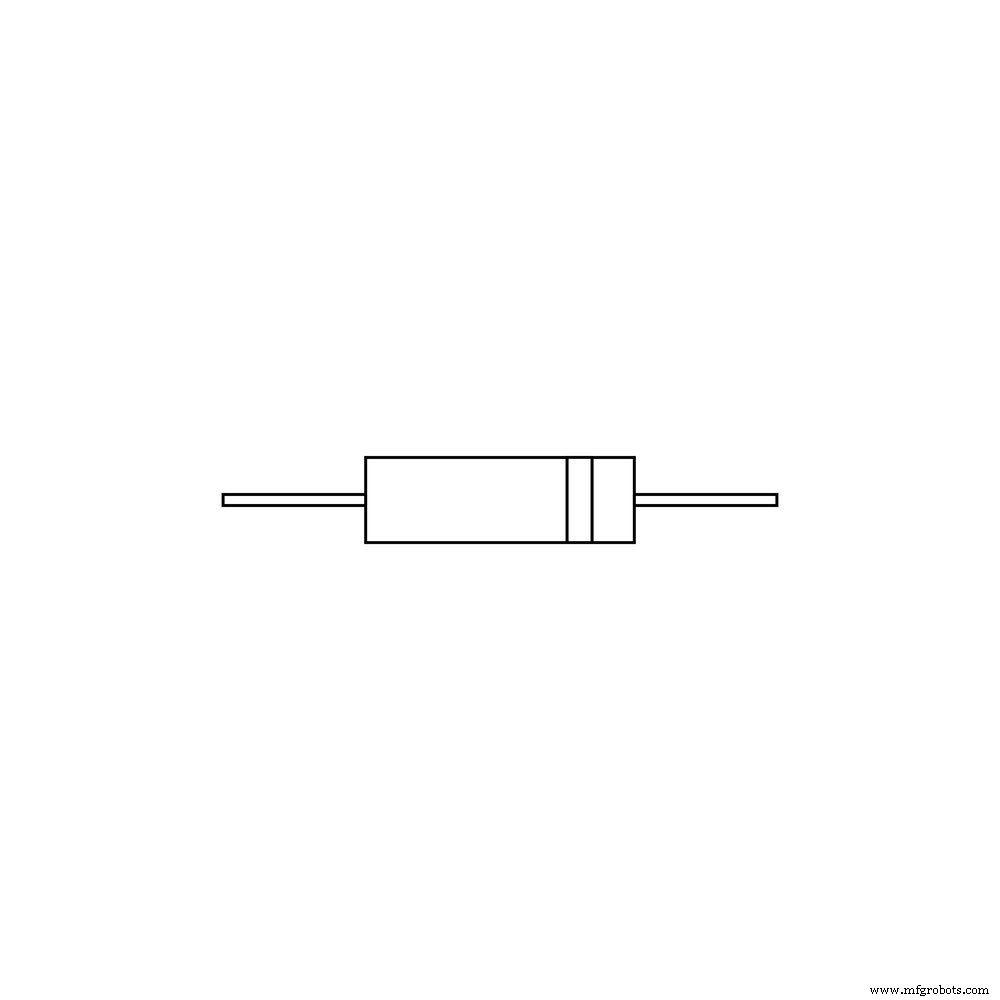

(un logotipo de diodo vectorial).

A continuación se presentan algunas de las características del 1N4732A;

• En primer lugar, el diodo tiene una capacidad de tolerancia de +5 %
• En segundo lugar, el voltaje Zener nominal del diodo 1N4732A es de 4,7 voltios.
• En tercer lugar, la temperatura de funcionamiento del diodo oscila entre -65 y 175 grados centígrados.
•  Además, el diodo tiene un tipo de paquete de orificio pasante.
• Además, la disipación de potencia máxima (Pz) del diodo 1N4732A también es de 500 mW.
• Además, el paquete de vidrio DO-41 es el tipo de caja para este diodo.
• Entonces, tiene un parámetro máximo de voltaje Zener inverso de 100V.
• Luego, este diodo es altamente confiable ya que tiene características inversas muy agudas.
• Además, el diodo experimenta una baja caída de tensión en su funcionamiento.
• Además, el diodo tiene una alta capacidad de sobretensión directa.
• Por último, el diodo tiene un bajo costo de construcción y también una baja fuga inversa.

(diodos)

1. Dibujo mecánico de 1N4732A

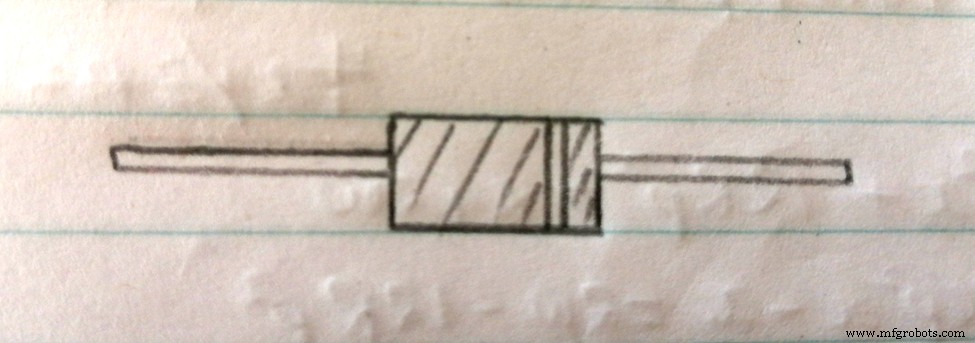

(un dibujo mecánico del diodo 1n4732a).

El paquete estándar del diodo 1N4732A debe tener medidas específicas. El cátodo y el ánodo son materiales semiconductores que miden 26,0 mm x 0,86 mm. Al mismo tiempo, la caja de vidrio debe medir 4,5 mm x 2,6 mm. La parte sombreada del diagrama representa la carcasa de vidrio. Además, la cantidad representa el paquete DO-41.

Opciones alternativas al diodo 1N4732

El diodo 1n4732A tiene una condición original de 4.7V. Sin embargo, podemos usar los otros diodos alternativos si no puede encontrar este parámetro específico de potencia. Estos diodos son el Zener de 5.1v, 6.8v, 15v y 7.5v.

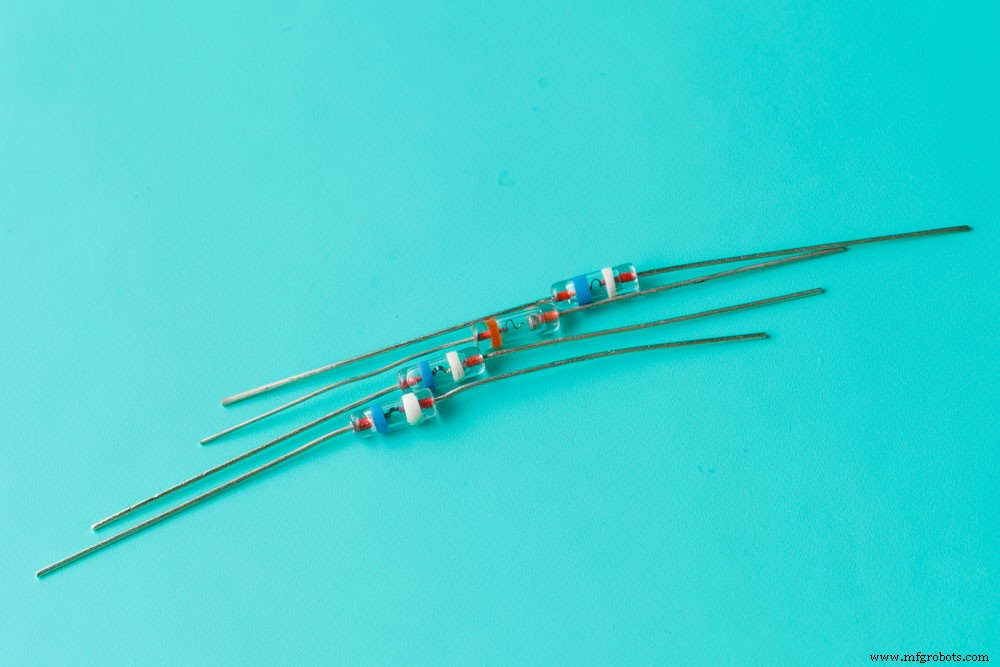

(una foto muestra diferentes tipos de diodos Zener).

Cómo usar 1n4723A

El diodo 1n4732A viene en un paquete de tipo orificio pasante. Por lo tanto, lo usamos principalmente en circuitos de protección o reguladores de voltaje simples. Además, sería útil si entendiera que el paquete del artículo siempre debe funcionar junto con una resistencia Zener en condiciones normales.

Una resistencia Zener es un componente electrónico esencial en un proyecto que requiere un diodo Zener. La resistencia z funciona como cualquier resistencia estándar al limitar la cantidad de corriente en el circuito en condiciones normales de funcionamiento.

Una resistencia ordinaria y la resistencia Zener protegen el diodo del daño resultante del exceso de flujo de corriente.

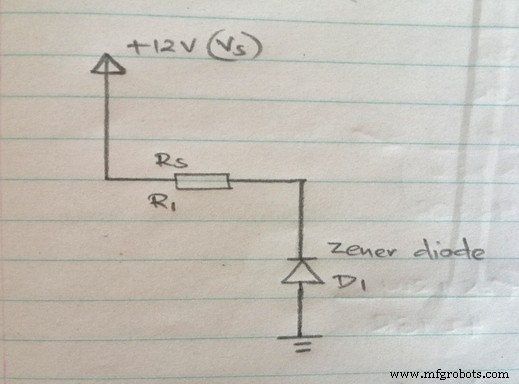

(un circuito simple de diodo Zener).

A partir de este circuito, para calcular la resistencia en serie de Zener (Rs), utilice la siguiente fórmula;

Rs=[Tensión de fuente Vs) – tensión de funcionamiento (Vz)]/ Iz

donde la fórmula para obtener Iz=Pz/Vz

De las características anteriores, la disipación de potencia (Pz) será de alrededor de 500 mW, y el voltaje nominal es de 4,7 V. Por lo tanto;

Iz =500/4,7

=≃106mA.

Hace que el valor de la resistencia de la serie Zener sea;

Rs =(12 -4,7)/106. Como resultado, el valor de la resistencia de la serie Zener es de alrededor de 680 ohmios.

Aplicación del diodo IN4732A

• En primer lugar, puede usar el diodo 1N4732A en la protección del regulador de voltaje bruto.
• En segundo lugar, para reducir el voltaje de ruptura inversa en los circuitos.
• Además, el diodo funciona como una protección de voltaje de entrada para microcontroladores u otros circuitos integrados.
• Además, se utiliza en aplicaciones de administración de energía de alta eficiencia.
• Por último, puede usar el voltaje de CA para estabilizar los circuitos.

Resumen

El dispositivo de regulación de voltaje ayuda en la limitación del flujo de corriente del circuito. También ayuda a mantener su curso y otros componentes electrónicos seguros.

Con eso, esperamos que este artículo le haya dado una idea de cómo funciona el diodo 1N4732A y cómo usarlo de manera efectiva. Para más información sobre el tema o cualquier duda, ¡contáctanos! Nuestro equipo siempre está listo para ayudar.
