Marcado de condensadores de tantalio:comprensión de los fundamentos del marcado y los tipos de condensadores
Marcado de condensadores de tantalio, los condensadores de tantalio son condensadores electrolíticos y componentes confiables de PCB. Estos condensadores son de diferentes tipos. La marca del condensador de tantalio es necesaria para facilitar la identificación de varios condensadores.
Sin embargo, varias marcas representan varios parámetros de capacitores como su voltaje. Ejemplos de estas marcas son las marcas de polaridad, los códigos de capacitores cerámicos y los códigos de color para la capacidad. Asimismo, el condensador destaca por su fina y alta capa dieléctrica. Siga leyendo mientras brindamos información más detallada sobre todo lo que necesita saber sobre las diferentes marcas.
1. Identificación básica del marcado de condensadores de tantalio
Hay varios códigos de marcado para condensadores. Hoy en día, la mayoría de los condensadores utilizan códigos alfanuméricos. Pero puede encontrar condensadores más antiguos con códigos de color. Sería útil si marcara un capacitor con una marca que muestre su coeficiente de temperatura.
- Marcas no codificadas: La forma más sencilla de marcar un capacitor individual es dibujarlo en la caja. Funciona bien con capacitores más grandes, donde hay suficiente espacio para etiquetar.
- Códigos abreviados de marcado de capacitores: Hay tres caracteres en este código de marcado de condensadores. Las dos primeras cifras representan las cifras significativas del capacitor. El tercio final es un multiplicador.
- Códigos de colores: Esta es otra forma de identificar los capacitores convencionales. Aunque se está volviendo menos común, lo encuentra en capacitores más antiguos porque algunos usan un sistema de codificación por colores.
- Código de tolerancia: Algunos capacitores convencionales usan el código de tolerancia. Además, debido al uso del esquema EIA, la codificación es idéntica a la que se usa con las resistencias.
- Códigos de voltaje de trabajo del capacitor: El voltaje de trabajo de un capacitor es esencial. Siempre tiene una marca en los condensadores, incluso donde es posible la codificación alfanumérica. A menudo, la codificación de voltaje no está disponible cuando el capacitor es pequeño. También debe usar un capacitor sin conocimiento de su voltaje de aplicación.

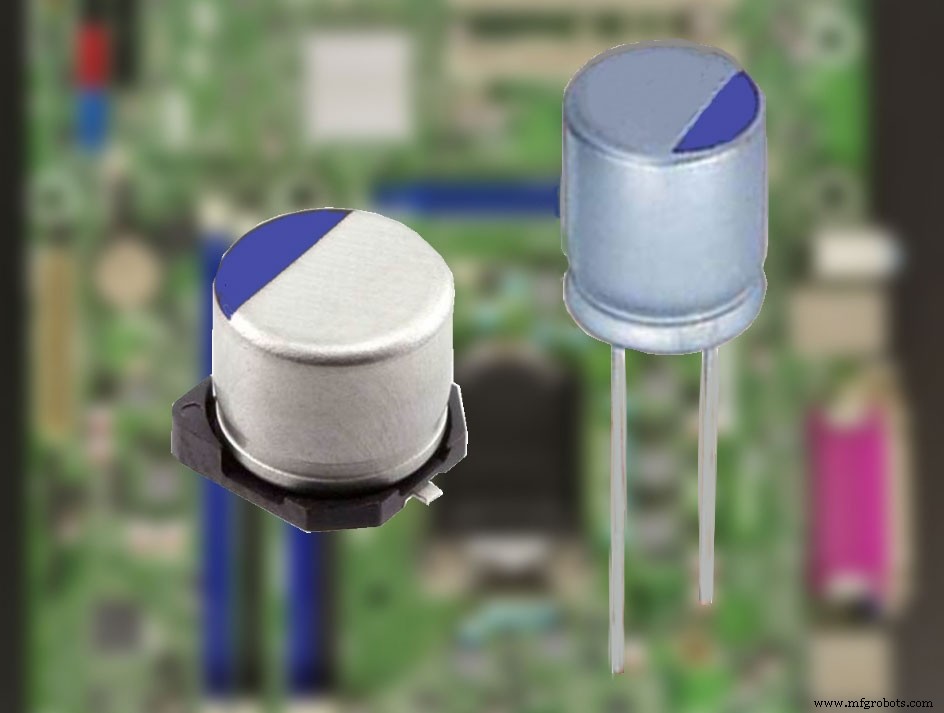

(Marcado de capacitor de tantalio)
2. Marcas de polaridad del condensador
Los condensadores polarizados son condensadores con electrolitos de tantalio y aluminio cubiertos por una capa de óxido. Estos tipos de capacitores necesitan marcas de polaridad. Si los condensadores no tienen las marcas, el componente y toda la placa de circuito pueden dañarse. Puede determinar la polaridad de un capacitor si tiene signos como "+" y "-". Muchos condensadores modernos tienen los caracteres + y – reales. Facilita la determinación de la polaridad del capacitor.
Mientras tanto, las personas usan estos componentes electrónicos en industrias, incluida la electrónica médica implantable. Un capacitor de alta capacitancia brinda a los diseñadores una solución confiable y estable. Además, fabricaron por primera vez un capacitor de tantalio sólido en 1950. Además, funcionó como capacitor de soporte de bajo voltaje dedicado.
(Diferentes tipos de condensadores de tantalio)
Otro método para marcar capacitores polarizados, particularmente capacitores electrolíticos, es usar rayas. En un condensador electrolítico, una marca rayada denota un "cable negativo". La marca de la raya de un capacitor también puede tener un símbolo de flecha que apunta al lado negativo del cable. Entonces, hacen esto cuando usan un condensador de versión axial con plomo en ambos extremos. Las marcas de polaridad en el capacitor eligen el cable positivo. Lo usaron en un capacitor de titanio con plomo.
Entonces, cuando esté a punto de confundir un capacitor de tantalio con otro, recuerde que la franja de polaridad está en el extremo positivo de los electrolitos con un electrolito sólido. Incluye casi todos los capacitores de tantalio y aluminio sólido.

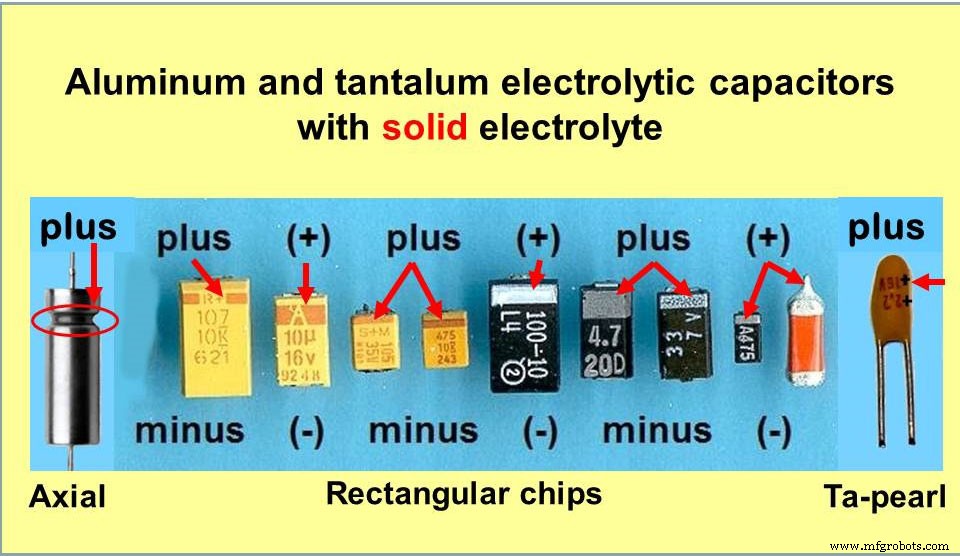

(Identificación de capacitores de tantalio)
2.1 Marcado de capacitores de tantalio– Otros datos sobre las marcas de polaridad de los capacitores
- Puede obtener el valor de capacitancia y el voltaje de trabajo más alto con dos bandas y un signo positivo.
- Además, el modo de falla de un capacitor tiene tres categorías. Están; Alta fuga, alta resistencia en serie equivalente y baja capacitancia.
- El voltaje por debajo del valor de capacitancia es el voltaje de trabajo más alto.
- Por último, el voltaje inverso o una conexión incorrecta pueden destruir el condensador.

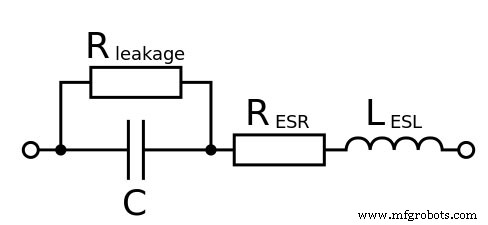

(Modelo de condensador electrolítico)
2.2 Marcas para diferentes tipos de capacitores
Hay diferentes especificaciones de capacitores. Podemos marcar estos tipos de capacitores de varias maneras. También tenemos tres estilos de condensadores electrolíticos de tantalio, incluido un condensador de chip de tantalio. También puede hacer marcas en el capacitor imprimiéndolo.
Los condensadores grandes, como los de cerámica de disco y los condensadores de película, tienen sus marcas en la carcasa. Estos enormes capacitores brindan un espacio adecuado para las indicaciones impresas; Esto muestra la tolerancia del capacitor ideal y otros datos como el voltaje de ondulación. Encuentre a continuación una lista de los tipos populares de capacitores.
- Condensador electrolítico de aluminio.
- Condensador de tantalio con plomo.
- Condensador cerámico.
- Condensador cerámico SMD.
- Condensador de tantalio SMD (condensadores de tantalio de montaje en superficie).
- Condensador polarizado.
Los códigos de condensador utilizados para diferentes tipos de condensadores con plomo son diferentes. Entonces, ¡echemos un vistazo a ellos!

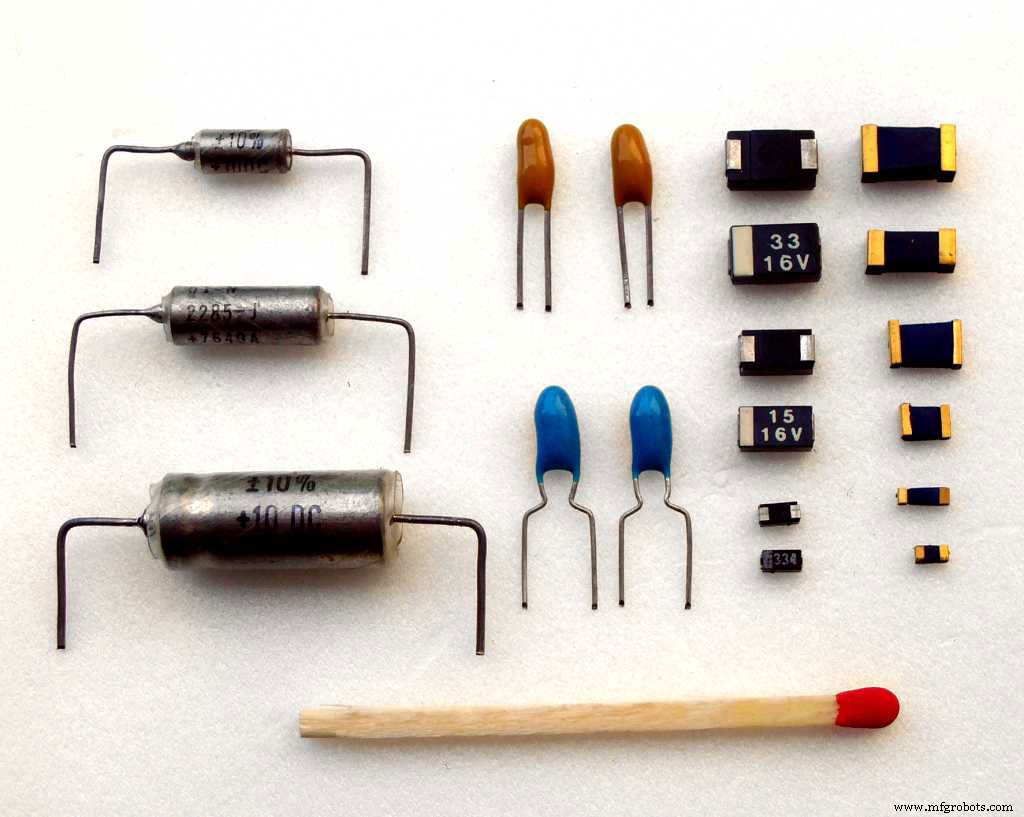

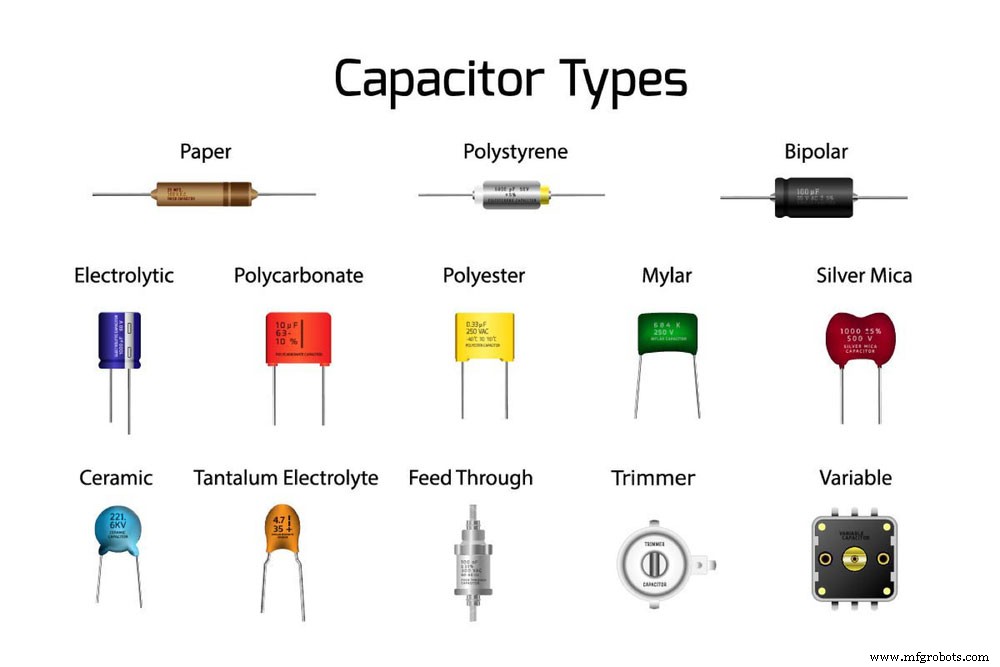

(Tipos de capacitores)
Marcado de capacitores de tantalio– Marcas de capacitores electrolíticos
Puede encontrar un condensador electrolítico en componentes electrónicos. Sin embargo, estos componentes vienen en válvulas de metal con una lámina exterior de plástico. Este tipo de condensador también viene en diferentes tamaños y valores. Tanto los condensadores de tantalio con plomo como los paquetes de montaje en superficie están disponibles.

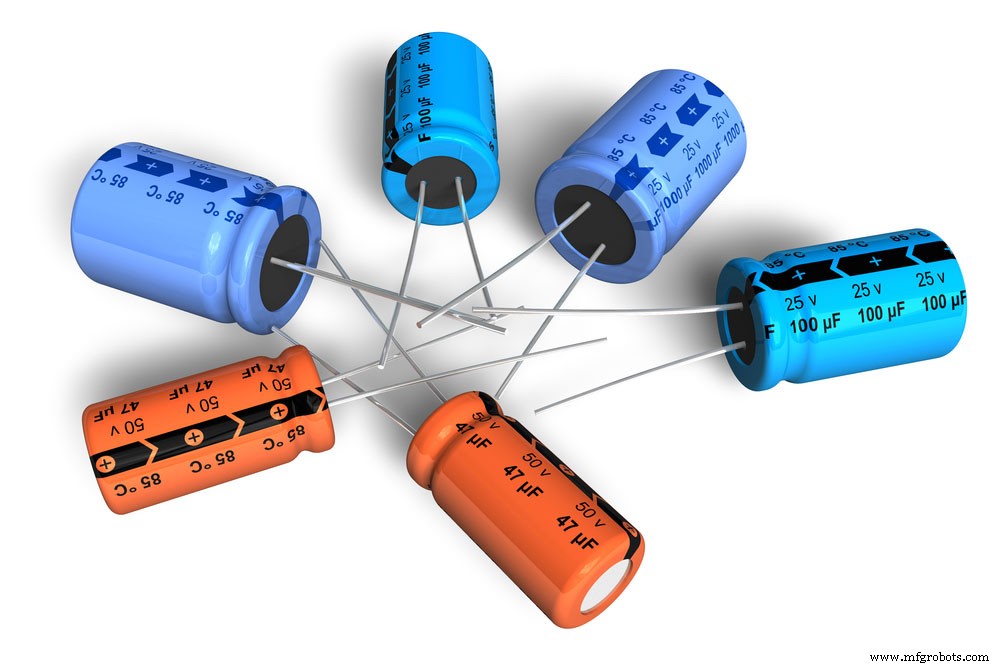

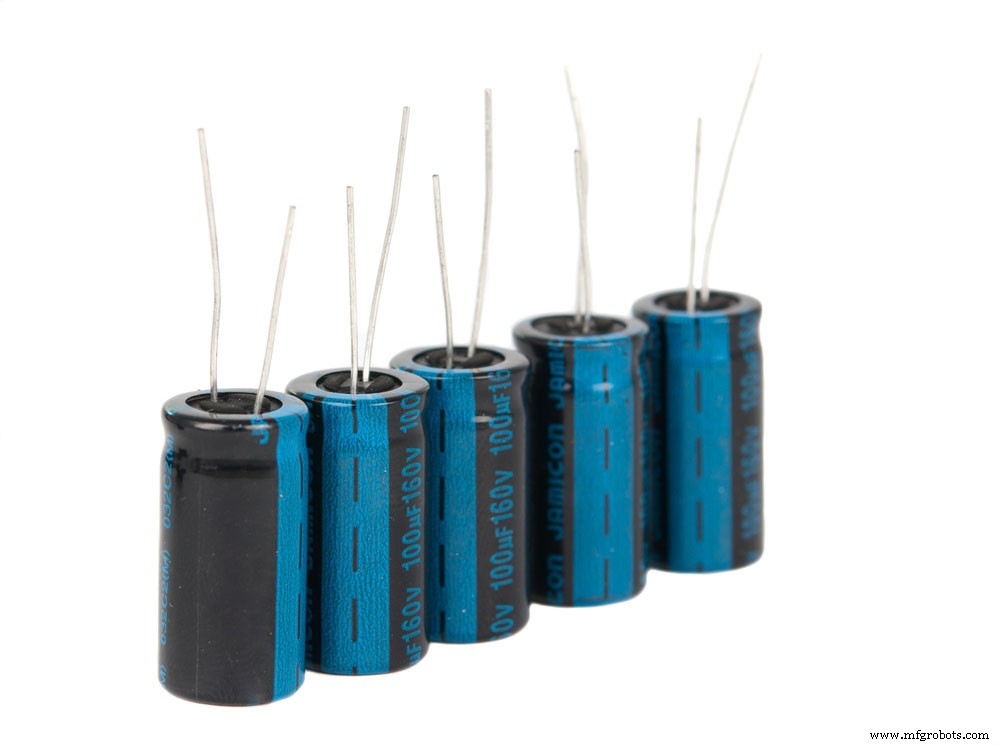

(Condensadores electrolíticos)
También debe saber que no puede encontrar ningún electrolito en un condensador terminado. Una marca típica podría verse así:22F 50V. El valor y la tensión de trabajo son evidentes. Además, la barra muestra el terminal negativo en la polaridad.
Marcado de capacitores de tantalio– Marcas de condensadores de tantalio con plomo
La marca típica en un condensador ideal puede indicar valores como 22 μF y 6 V. Es porque los condensadores tienen sus valores de microfaradios en μF.
Entonces, cuando ve un código de voltaje como 22 μF y 6 V, generalmente significa que un capacitor de 22 μF tiene un voltaje máximo de 6 V.

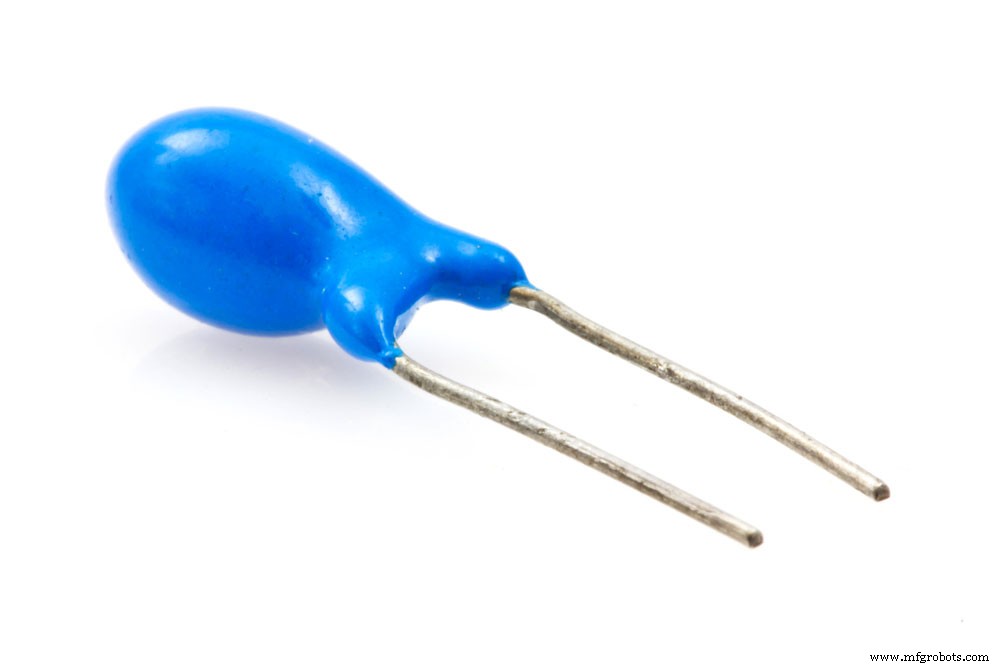

(Condensador de tantalio azul)
Marcado de capacitores de tantalio– Marcas de capacitores de cerámica
El capacitor cerámico es popular por su confiabilidad y baja fuga de corriente. La fuga de corriente continua también lo califica.
(Condensador cerámico)
Generalmente, los condensadores cerámicos son de menor tamaño. Sin embargo, puede utilizar diferentes estrategias. El valor del condensador suele estar en "picofaradios". Sus marcas son más precisas que las de tantalio. Entonces, cuando vea cifras como 10n, sabrá que está viendo un capacitor de 10nF.
Marcado de condensadores de tantalio:código de condensadores cerámicos SMD
Los condensadores de montaje en superficie son pequeños y no tienen suficiente espacio para marcar, a pesar del fabricante del condensador. El fabricante del capacitor ha fabricado este capacitor de tal manera que no es necesario marcarlo.
(condensador)
Marcado de capacitores de tantalio–Marcados de capacitores de tantalio SMD
Al igual que el capacitor cerámico SMD, este capacitor de montaje en superficie no tiene suficiente espacio para las marcas. Además, hay marcas de polaridad en los tantalios. Aunque la marca más accesible para los capacitores de tantalio SMD es cuando se muestra el valor.
(Condensador de tantalio SMD)
3. Marcado de condensadores de tantalio —Preguntas frecuentes
- ¿Qué es la sobretensión? Es el voltaje más alto que se aplica a un capacitor durante un período corto en los circuitos para evitar un pico de corriente o corrientes de pulso. Sin embargo, estos circuitos tienen una resistencia en serie pequeña.
- ¿Qué es el voltaje de reserva? Es cuando el voltaje del electrodo del ánodo es negativo. Y esta negatividad es en comparación con el voltaje del cátodo.
- Cuando aplica voltaje inverso, ¿qué sucede con el capacitor de tantalio? Una corriente de fuga inversa fluye hacia el ánodo del capacitor.
- ¿Cuáles son los dieléctricos que componen el capacitor de tantalio o metálico? Son el electrolito de pentóxido de niobio, pentóxido de tantalio y dióxido de manganeso.

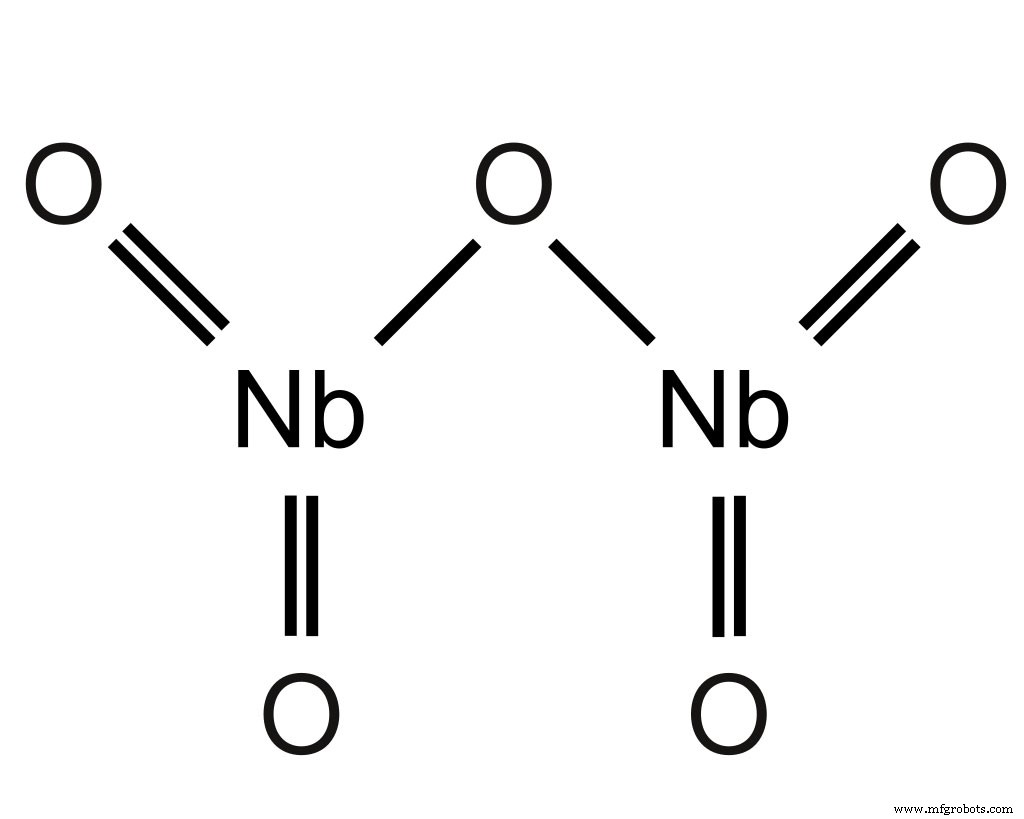

(Estructura de la composición química del pentóxido de niobio)
- ¿Cuál es la diferencia entre los condensadores de tantalio y los de cerámica? No puede ver la inestabilidad de la capacitancia para el voltaje en el capacitor de tantalio. Pero el capacitor cerámico muestra cambios en la capacidad a un voltaje aplicado. Aún así, los diseñadores confían en los capacitores de tantalio debido a sus componentes confiables.
- ¿Cómo podemos identificar un condensador de tantalio? Puede ubicar el capacitor de tantalio o metálico encontrando la terminal positiva. Siempre está marcado.
- ¿Cuál es la relación entre el Mn02 y el polímero de tantalio? Son dos tipos de materiales catódicos. Además, parte de las aplicaciones industriales y de consumo del nuevo material polimérico consistía en reemplazar el dióxido de manganeso en los capacitores.
(polímero de tantalio)
Conclusión
Comprender las diversas marcas de capacitores es relativamente fácil. Tenga en cuenta que diferentes condensadores tienen una codificación diferente. Además, con las explicaciones realizadas, debería ser fácil conocer cada condensador a través de su marcado. Siempre puede ponerse en contacto con nosotros si tiene más preguntas.
