Cómo Elegir el Encapsulado de CI Adecuado: Guía de Tipos y Criterios de Selección

El CI (circuito integrado) es componente esencial de casi toda tecnología, por lo que sigue creciendo extensamente. ¿Trabaja en la industria electrónica? Entonces debe comprender la importancia del encapsulado de CI. Un encapsulado eficiente protege sus productos electrónicos, como PCBs, de corrosión o daño físico.

Al leer este artículo entenderá la importancia del encapsulado, conocerá varios tipos y cuál le conviene más.

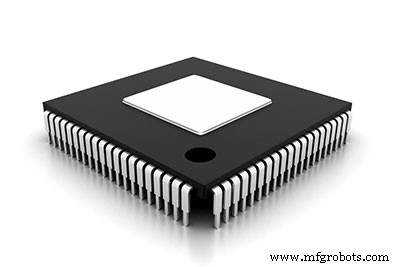

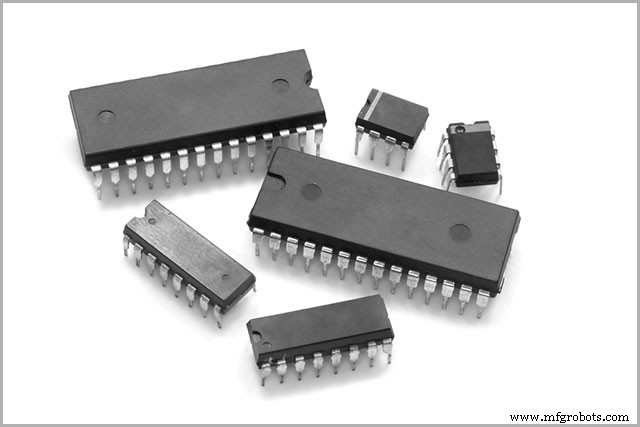

(Un CI sobre fondo blanco aislado)

1. Qué es el Encapsulado de CI

El CI es el material que contiene un dispositivo semiconductor. Si abre su PCB, los verá. El encapsulado es una carcasa que rodea el material del circuito para protegerlo, especialmente de la corrosión. También permite montar fácilmente contactos eléctricos en el PCB.

En la fabricación de CIs, el encapsulado es esencial, aunque es el último paso. Por tanto, el encapsulado de CI es la envolvente cuyo objetivo es blindar componentes eléctricos contra daño físico y corrosión. También ayuda a sujetar terminales y pines de contacto que conectan el dispositivo a circuitos externos.

2. Tipos de Encapsulado de CI

Dos tipos principales según su montaje en PCB:

2.1 Encapsulado de Montaje Pasante (Through-hole)

Diseño simple: los pines atraviesan un lado de la placa y se sueldan en el otro. Se usan mucho en equipos electrónicos para compensar limitaciones de coste y espacio. Bajo esta categoría:

Encapsulado DIP:

De los más usados. Pines paralelos, extendidos perpendicularmente sobre carcasa plástica rectangular negra. Según tamaño y número de pines (4 a 64), varía el encapsulado. Los más comunes: MDIP (moldeado) y PDIP (plástico).

Estándar (Standard):

El más común y popular en la industria. Espaciado de pines 0,1 pulgadas (2,54 mm); distancia entre filas de terminales 7,62 mm.

Shrink:

Similar al estándar pero paso de pines 1,778 mm. Más pequeño, mayor densidad de pines.

Zigzag en Línea (ZIP):

Inserción de pines perpendicular a la placa; alineación vertical y muy juntos. No fue popular; uso principal en RAM dinámica. Hoy apenas se usa; la industria prefiere DIP, Estándar y Shrink.

2.1.1 Encapsulado de Montaje Superficial (SMT)

Tecnología de colocar componentes sobre PCB virgen. Proceso rápido, pero puede tener defectos por miniaturización.

Al colocar componentes muy cerca, detectar defectos es difícil. Aun así, es una forma de encapsulado. Dos vías principales:

• Encapsulado pequeño con patillas en L (L-shaped lead): Patillas tipo ala de gaviota que salen en forma de L desde el cuerpo. Forma rectangular simple, fácil montaje. Común en CI para memorias flash y RAM.
• Matriz de Bolitas (BGA - Ball Grid Array): Chip con encapsulado de montaje superficial visto en computadoras. A diferencia de otros donde conecta el perímetro, aquí toda la superficie inferior es montable. Gracias a conexiones más cortas, los BGA ofrecen las mayores velocidades. Usan moldes plásticos.

2.2 Clasificación por Estructura

Según formación, hay variedad de categorías. Dos tipos comunes: tipo bastidor de patillas (lead frame) y tipo sustrato (substrate).

El bastidor de patillas se usa en casi todos los encapsulados. Consiste en una lámina fina de cobre. No hay talla única; a menudo se piden bastidores personalizados según el tamaño de los CIs en el PCB.

En el tipo sustrato, un sustrato de encapsulado empaqueta los CIs nucleares. El bastidor asegura la transmisión de señales eléctricas entre CIs y PCB. Ideal para blindar semiconductores costosos de tensiones externas.

Otros tipos destacables:

Matriz de Pines (Pin-grid array):

Estándar de encapsulado para procesadores de 2ª a 5ª generación. Usados en zócalos; paquetes cuadrados o rectangulares. Ideales para procesadores con buses de datos anchos. Ventajas: muchos pines por CI y más baratos que BGA.

Encapsulado Plano Cuadrado (Lead-free lead frame):

Existente desde siempre. Fácil de identificar: semiconductor encapsulado en molde plástico; patillas metálicas rodean el perímetro. De los más usados por fabricantes de PCB.

Quad Flat No-lead (QFN):

Encapsulado miniatura, depende del tamaño del chip; común en montaje superficial. Usado en CI de gran tamaño. La tecnología SMD se aplica mucho. Bajo coste, ideal para alta frecuencia, fácil operación y alta fiabilidad.

(Un CI de montaje pasante)

3. Montaje Pasante vs Montaje Superficial

Dos tipos comunes: through-hole y surface mount. Comparación:

Tamaño:

Through-hole requiere componentes grandes. Comparando CIs en PCB de orificio pasante vs SMT, hay gran diferencia. SMT permite PCB más pequeños, CIs compactos.

Si le preocupa el tamaño, SMT es mejor. Al ser pequeño, ahorra espacio.

Densidad de Componentes:

SMT resulta en alta densidad; through-hole no. Con SMT cabe todo en espacio menor manteniendo funcionalidad. En through-hole los componentes son demasiado grandes.

Ejemplo: varios procesadores dual in-line de 14/16 pines (20 x 9 mm) caben en 1 pulgada cuadrada o menos. Imposible en through-hole.

Corrección de Errores de Montaje:

Los errores ocurren. En through-hole, corrección es rápida: componentes grandes, visibles, fáciles de reparar. En SMT, piezas pequeñas y juntas dificultan la corrección.

Compatibilidad Electromagnética:

Capacidad de componentes para funcionar en su entorno electromagnético.

Mejor en SMT: camino de retorno más corto al estar componentes más cerca.

Coste:

Through-hole ahorra coste significativo: no necesita equipos caros y detallados. Puede ahorrar cientos de miles de dólares. SMT tiene costes de fabricación ligeramente mayores: requiere máquina pick-and-place, de las más caras.

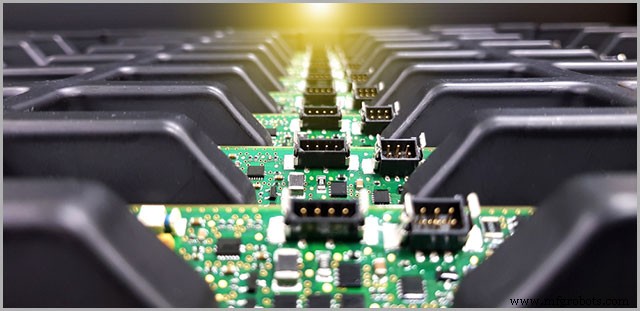

(Un PCB con montaje superficial)

4. Materiales de Encapsulado de CI

El encapsulado electrónico es una de las aplicaciones que más materiales consume. Los fabricantes usan varios.

Tipos de Materiales:

Semiconductores, vidrios, cerámicas, compuestos, metales, polímeros. Vidrios y cerámicas como aislantes/dieléctricos; polímeros como conductores. Metales como conductores en el encapsulado. Compuestos mezclan materiales para conducción eléctrica o mejora térmica.

Material de Parche (Patch):

Un parche cubre una abertura indeseada. Existen muchos materiales; durante el encapsulado se pueden usar varios. Uno ideal es material piezoeléctrico.

Sellador:

Un adhesivo sella lo que se quiere cerrar. Función principal: asegurar que el dispositivo quede estanco al agua o al aire.

En encapsulado, los selladores son necesarios para evitar que agua o aire dañen el CI. Son obligatorios. El sellador de silicona es de los ideales: duradero y perfecto para proteger de corrosión.

(Materiales de encapsulado de CI)

5. Método de Montaje del Encapsulado de CI

El montaje de CI conecta eléctricamente los pads de entrada/salida del CI a los pads correspondientes del encapsulado (en nuestro caso, PCB a nivel de sistema). Métodos comunes:

Encapsulado Dual In-line (DIP):

Uno de los métodos más comunes. Carcasa rectangular con dos filas paralelas adyacentes de pines de conexión. Puede montarse through-hole en PCB o insertarse en zócalo. A menudo se denota DIPn, donde n es total de pines. Ejemplo: microcircuito con dos filas de 8 patillas verticales = DIP16 (nota: el original dice DIP18, pero 2x8=16).

Encapsulado Small Outline (SO):

Otro método, especialmente para CIs pequeños. Más estrecho y corto que DIP. Paso lateral 6 mm, ancho de cuerpo 3,9 mm. Dimensiones varían según encapsulado.

Ball Grid Array (BGA):

Usa diversos montajes para paquetes de 250 a 1089 entradas/salidas. Muy común.

Quad Flat Package (QFP):

Muy usado por fabricantes. Permite que CI SMD con altas interconexiones se usen fácilmente en circuitos electrónicos. Varios formatos con número variable de pines.

(Un encapsulado CI Dual in-line)

6. Cómo Elegir el Tipo de Encapsulado de CI

Recalcamos la importancia de un buen encapsulado. Los CI deben estar encapsulados para manipulación y montaje en PCB sin daños. Elegir el adecuado evita daños y corrosión. ¿Cómo elegir? Siga leyendo.

• Número de I/Os: Primero, el número de I/Os importa. Los BGA son mejores para alto conteo de pines. Para conteo bajo, QFN es ideal.
• Gestión Térmica: Segundo, considere la disipación de calor. Hoy los CI son más pequeños pero con mascaras de soldadura mayores para evitar fugas eléctricas/térmicas. Generan mucho calor; la gestión térmica importa. Los BGA muestran disipación efectiva, por eso pueden elegirse.
• I/Os de Alta Velocidad: Tercero, mire I/Os de alta velocidad. No quiera interferir con la calidad de interconexión de señales I/O del encapsulado. Para mejores señales de alta frecuencia, considere flip-chip BGA.
• Montaje PCB: Último, el montaje PCB. ¿Puede tener el montaje de su encapsulado CI en el menor tiempo posible? Factoréelo antes, no todos los proveedores ofrecen lo que necesita.

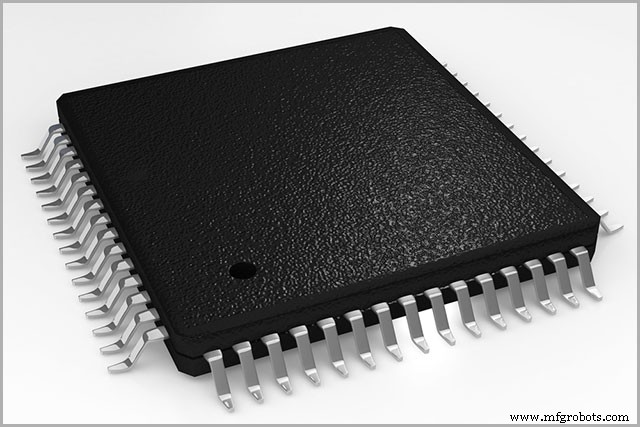

(Un chip CI correctamente ensamblado)

7. Usos y Ventajas del Encapsulado de CI

Los CI desempeñan roles esenciales en casi todos los circuitos electrónicos: procesan datos y cálculos, y son críticos para almacenamiento. Sin CI, un circuito (como PCB) no funciona.

El encapsulado aporta méritos notables: protege el componente de daño y corrosión; asegura flujo adecuado de corriente en todo el sistema.

También beneficia al actuar como mecanismo de "separación" de conexiones del paso fino en el die del CI a áreas de paso ancho que requieren fabricantes de PCB.

(CIs correctamente encapsulados)

Resumen

Como ha visto, hay mucho más en el encapsulado de CI de lo que podría pensar. Veteranos y novatos en electrónica necesitan una visión clara.

Así es posible estar al día de nuevos desarrollos.

¿Tiene dudas sobre tipos de encapsulado de CI o PCBs? Contáctenos. Nos enorgullece dar a nuestros clientes la información que necesitan para decisiones informadas de componentes electrónicos para sus negocios.
