Elección del Regulador de Presión Correcto para sus Sistemas de Fluidos

Cómo Elegir un Regulador para Satisfacer las Necesidades de su Sistema de Fluidos

Wouter Pronk, Ingeniero de Campo Senior, Swagelok

Los reguladores de presión juegan un papel crucial en muchos sistemas industriales de fluidos e instrumentación, ayudando a mantener o controlar la presión y flujo deseados en respuesta a cambios en el sistema. Es importante seleccionar el regulador correcto para mantener el sistema operando de manera segura y como se pretende, la elección incorrecta puede llevar a ineficiencia, mal rendimiento, solución de problemas frecuente y peligros potenciales de seguridad.

Saber cómo elegir el regulador correcto requiere una comprensión de los diferentes tipos de reguladores, cómo funcionan y cómo pueden aplicarse para satisfacer las necesidades de su sistema. Lea para aprender más sobre reguladores de presión, su funcionalidad y cómo determinar la mejor opción para las necesidades de su sistema.

¿Qué es un Regulador de Presión?

En su nivel más básico, un regulador de presión es un dispositivo mecánico diseñado para controlar la presión aguas arriba o aguas abajo en respuesta a cambios en el sistema. Estos cambios podrían incluir fluctuaciones en flujo, presión, temperatura u otros factores que pueden ocurrir durante la operación regular del sistema. El trabajo del regulador es mantener la presión deseada de su sistema. Importantemente, los reguladores son diferentes de las válvulas, que controlan las tasas de flujo del sistema y no se autoajustan. Los reguladores controlan la presión, no el flujo, y son autoajustables.

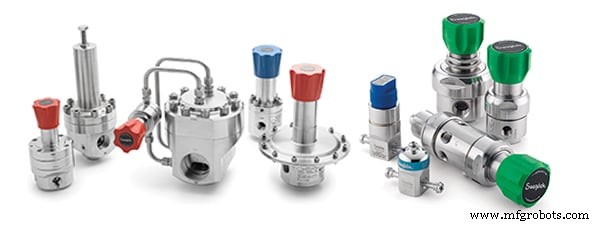

Tipos de Reguladores

Hay dos tipos principales de reguladores: reguladores de reducción de presión y reguladores de contrapresión.

• Reguladores de reducción de presión controlan la presión hacia el proceso al detectar la presión de salida y controlar su propia presión aguas abajo
• Reguladores de contrapresión controlan la presión desde el proceso al detectar la presión de entrada y controlar la presión desde aguas arriba

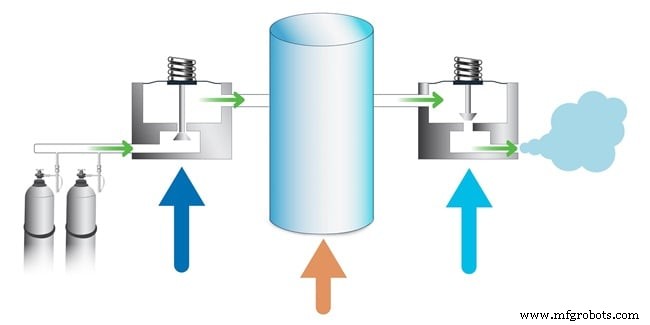

Su elección ideal de regulador depende de sus requisitos de proceso. Por ejemplo, si necesita reducir la presión de una fuente de alta presión antes de que el medio del sistema llegue al proceso principal, un regulador de reducción de presión hará el trabajo. Los reguladores de contrapresión, por el contrario, pueden ayudar a controlar y mantener la presión aguas arriba liberando presión excesiva si las condiciones del sistema causan que los niveles se vuelvan más altos de lo deseado. Usados en el contexto correcto, cada tipo puede ayudarle a mantener las presiones deseadas a lo largo de su sistema.

Cómo Funciona un Regulador

Los reguladores de presión contienen tres componentes importantes que les ayudan a regular la presión:

• Un elemento de control, incluyendo un asiento y un pistón. El asiento ayuda a contener la presión y evita que el fluido se filtre al lado opuesto del regulador cuando el flujo está cerrado. Junto con el asiento, el pistón completa el proceso de sellado mientras un sistema está fluyendo.
• Un elemento sensor, típicamente un diafragma o pistón. El elemento sensor permite que el pistón suba y baje en el asiento, controlando la presión de entrada o salida.
• Un elemento de carga. Los reguladores pueden ser de carga por resorte o de carga por cúpula, dependiendo de la aplicación. El elemento de carga aplica una fuerza de equilibrio hacia abajo sobre el diafragma.

Estos elementos trabajan juntos para crear el control de presión deseado. El pistón o diafragma detecta la presión aguas arriba (entrada) y aguas abajo (salida). El elemento sensor entonces intenta encontrar un equilibrio con la fuerza establecida del elemento de carga, que es ajustada por el usuario a través de una manija u otro mecanismo de giro. El elemento sensor permitirá que el pistón se abra o cierre desde el asiento. Estos elementos trabajan juntos para permanecer en equilibrio y lograr la presión establecida. Si uno cambia, alguna otra fuerza también debe cambiar para restaurar el equilibrio.

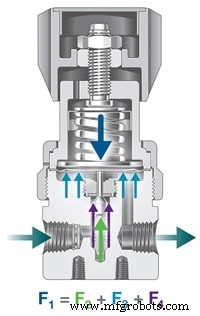

En reguladores de reducción de presión, cuatro fuerzas diferentes deben equilibrarse, como se muestra en la Figura 1. Estas incluyen fuerza de carga (F1), fuerza de resorte de entrada (F2), fuerza de presión de salida (F3) y fuerza de presión de entrada (F4). La fuerza de carga total debe ser igual a la combinación de fuerza de resorte de entrada, fuerza de presión de salida y fuerza de presión de entrada.

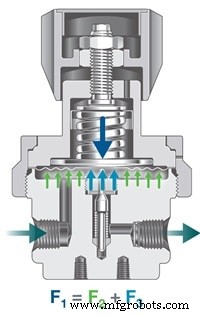

Los reguladores de contrapresión funcionan de manera similar. Deben equilibrar fuerza de resorte (F1), fuerza de presión de entrada (F2) y fuerza de presión de salida (F3), como se muestra en la Figura 2. Aquí, la fuerza de resorte debe igualar la fuerza combinada de la fuerza de presión de entrada y la fuerza de presión de salida.

Haciendo la Selección Correcta del Regulador

Con una comprensión de cómo funcionan los reguladores, puede evaluar mejor cómo hacer coincidir diferentes características de reguladores con las necesidades de su sistema. Algunas de las características más importantes a considerar incluyen las siguientes:

Flujo del Sistema

Instalar un regulador de tamaño adecuado es clave para mantener la presión deseada. El tamaño correcto generalmente se determina por la tasa de flujo en su sistema, reguladores más grandes pueden manejar flujos más altos mientras controlan efectivamente la presión, mientras que reguladores más pequeños son efectivos para velocidades de flujo más bajas. El dimensionamiento de componentes del regulador también es importante. Por ejemplo, es más efectivo controlar aplicaciones de baja presión con un diafragma o pistón más grande. Todos los componentes deben dimensionarse apropiadamente basados en los requisitos de su sistema.

Presión del Sistema

Dado que la función principal de su regulador es gestionar las presiones del sistema, es crítico asegurar que su selección esté apropiadamente clasificada para presiones máximas, mínimas y operativas del sistema. Los rangos de control de presión se destacan típicamente en las especificaciones de productos de reguladores dada su importancia para la selección adecuada del regulador.

Temperatura del Sistema

Los procesos industriales pueden variar en temperatura, y debe estar seguro de que su elección de regulador puede soportar las condiciones operativas típicas esperadas. Los factores ambientales son una consideración, así como las temperaturas de fluidos y factores como el efecto Joule-Thomson, que causa enfriamiento rápido debido a caídas de presión.

Sensibilidad del Proceso

La sensibilidad de su proceso juega un papel en determinar el mejor modo de control para elegir en sus reguladores. Como se señaló, la mayoría de los reguladores son de carga por resorte o de carga por cúpula. Los reguladores de carga por resorte son controlados por un operador girando una perilla externa, que controla la fuerza del resorte en el elemento sensor. Los reguladores de carga por cúpula, por el contrario, usan presión de fluido desde dentro del sistema para proporcionar la presión establecida en el elemento sensor. Mientras que los reguladores de carga por resorte son más comunes y tienden a ser más familiares para los operadores, los reguladores de carga por cúpula pueden ayudar a mejorar la precisión en aplicaciones que lo requieren y pueden beneficiar aplicaciones automatizadas.

Medio del Sistema

La compatibilidad de materiales entre todos los elementos de su regulador y el medio de su sistema es importante para la longevidad del componente y evitar tiempo de inactividad. Si bien se espera cierta deterioración natural de componentes de caucho y elastómeros, ciertos medios del sistema pueden contribuir a deterioración acelerada y fallo prematuro del regulador. Puede aprender más sobre compatibilidad química de sellos elastoméricos y otros componentes de reguladores en nuestros cursos de capacitación en ciencia de materiales.

Vea el video a continuación para aprender más sobre selección de un regulador.

Con un conocimiento de trabajo más profundo de los tipos de reguladores de presión disponibles y cómo funcionan, estará mejor equipado para hacer la selección correcta. Su proveedor de reguladores debería poder proporcionarle información de dimensionamiento, requisitos de presión y flujo, rangos de temperatura y el modo de control correcto para las necesidades de su sistema. Puede comenzar el proceso de selección comparando diferentes reguladores en diferentes aplicaciones con nuestro Generador de Curvas de Flujo de Regulador, luego contactando a un especialista local en control de presión para más información.

Sin embargo, las necesidades específicas de su sistema van mucho más allá del contenido de este blog. Las oportunidades de capacitación disponibles pueden ayudar a los profesionales de sistemas de fluidos a obtener una comprensión más exhaustiva de cómo el regulador correcto puede ayudar a aumentar la seguridad mientras mejora la eficiencia.

Además, su proveedor de reguladores debería poder ayudarle a guiarse hacia la elección correcta trabajando para entender los requisitos de su sistema. Nuestros especialistas experimentados pueden proporcionar esa orientación, basándose en conocimiento de aplicación bien redondeado y soporte de ingeniería para llegar a la elección apropiada para su sistema. Si está interesado en optimizar el rendimiento del regulador, contacte a nuestro equipo de especialistas en control de presión para iniciar una conversación.
