Calculadora de Calibre Estándar SWG – Tabla de Tamaños y Propiedades de Cable

Calculadora de Tamaño SWG "Calibre Estándar de Cable" – Tabla y Gráfica de Propiedades de Cable

Calculadora de Calibre Estándar de Cable (SWG)

La siguiente calculadora de Calibre Estándar de Cable (SWG) calcula el diámetro en pulgadas, mm, sección transversal en pulgadas², mm² y kcmil o MCM, resistencia por 1000 pies y por 1000 metros, y la capacidad máxima de corriente en amperios. Para calcular los valores, simplemente seleccione o ingrese el tamaño SWG y pulse el botón "Calcular" para obtener las diferentes propiedades de cables y alambres SWG.

• Calculadora Relacionada: Calculadora de Calibre de Cable Americano (AWG) – Tabla y Gráfica de Tamaños AWG

Información Útil: SWG (Standard Wire Gauge) utilizado para dimensionamiento y propiedades de cables también se conoce como "Calibre Estándar Británico de Cable", "Calibre Estándar Británico" o "Calibre Imperial de Cable".

*Los datos de resistencia de cobre y otros cables en Ω/km y Ω/kft son a 20°C o 68°F.

Calculadoras Relacionadas:

• Calculadora de Tamaño de Cable Eléctrico (Cobre y Aluminio)
• Calculadora de Tamaño de Cable y Alambre en AWG

Cálculos de Diámetro en mm y Pulgada, Área en in², mm², kcmil y Resistencia en Ω/kft y Ω/km

Diámetro del Cable en Pulgadas "in"

d_n = 5 × 10^-3 × 92^(36-n)÷39 = 0.005 × 92^(36-n)÷39

Diámetro del Cable en mm "milímetros"

d_n = 27 × 10^-3 × 92^(36-n)÷39 = 0.127 × 92^(36-n)÷39

Sección Transversal del Cable en Pulgadas Cuadradas "in²"

A_n = (π ÷ 4) × d_n² = 19635 × 10^-6 × 92^(36-n)÷19.5

Sección Transversal del Cable en Milímetros Cuadrados "mm²"

A_n = (π ÷ 4) × d_n² = 12.668 × 10^-3 × 92^(36-n)÷19.5

Sección Transversal del Cable en kcmil "miles de milés circulares"

A_n = 1000 × d_n² = 0.025 × 92^(36-n)÷19.5

Resistencia del Cable por 1000 pies a 20°C o 68°F:

R_n = 0.3048 × 10⁹ × ρ ÷ (25.4² × A_n)

Resistencia del Cable por 1000 Metros a 20°C o 68°F:

R_n = 10⁹ × ρ ÷ A_n

Donde:

• n = Número del tamaño de calibre.
• d = Diámetro del cable en pulgadas, mm, pulgadas² y mm² respectivamente.
• A_n = Sección transversal del calibre de cable "n" en pulgadas², mm² y kcmil respectivamente.
• R = Resistencia de los conductores del cable en Ω/kft y Ω/km respectivamente.
• ρ = rho = resistividad en (Ω·m).

Artículos Relacionados:

• Cómo Encontrar el Tamaño Adecuado de Cable y Alambre para Instalaciones Eléctricas: Ejemplos en Sistema Británico y SI
• Cálculo de Tamaño de Cable para Motores BT y AT

Tabla y Gráfica de Tamaños SWG "Calibre Estándar de Cable"

La siguiente tabla SWG "Calibre Estándar de Cable" muestra el tamaño SWG y el diámetro en pulgadas "in" y milímetros "mm", su sección transversal en Pulgadas², mm², kcmil o MCM y resistencia en ohmios por 1000 pies y 1000 metros. La gráfica de tamaños SWG también muestra la capacidad máxima de corriente en amperios.

SWG	Diámetro		Sección Transversal			Resistencia en Ω		Corriente Máx "A"
	pulg	mm	pulg²	mm²	kcmil	Ω/kft	Ω/km	Capacidad Amp
7/0	0.500	12.700	0.1963	126.6769	250	0.0414	0.136	305.5
6/0	0.464	11.786	0.1691	109.0921	215	0.0481	0.158	264.8
5/0	0.432	10.973	0.1466	94.5638	187	0.0554	0.182	227.0
4/0	0.400	10.160	0.1257	81.0732	160	0.0647	0.213	196.3
3/0	0.372	9.449	0.1087	70.1202	138	0.0748	0.246	171.8
2/0	0.348	8.839	0.0951	61.3643	121	0.0854	0.281	148.9
0	0.324	8.230	0.0824	53.1921	105	0.0986	0.324	127.7
1	0.300	7.620	0.0707	45.6037	90.0	0.1150	0.378	108.1
2	0.276	7.010	0.0598	38.5989	76.2	0.1358	0.447	90.1
3	0.252	6.401	0.0499	32.1780	63.5	0.1629	0.536	76.4
4	0.232	5.893	0.0423	27.2730	53.8	0.1922	0.632	63.8
5	0.212	5.385	0.0353	22.7735	44.9	0.2302	0.757	52.3
6	0.192	4.877	0.0290	18.6793	36.9	0.2807	0.923	44.2
7	0.176	4.470	0.0243	15.6958	31.0	0.3340	1.10	33.3
8	0.160	4.064	0.0201	12.9717	25.6	0.4042	1.33	26.5
9	0.144	3.658	0.0163	10.5071	20.7	0.4990	1.64	21.2
10	0.128	3.251	0.0129	8.3019	16.4	0.6315	2.08	16.6
11	0.116	2.946	0.0106	6.8183	13.5	0.7689	2.53	13.6
12	0.104	2.642	0.0085	5.4805	10.8	0.9566	3.15	10.9
13	0.092	2.337	0.0066	4.2888	8.46	1.2224	4.02	8.58
14	0.080	2.032	0.0050	3.2429	6.40	1.6166	5.32	6.49
16	0.072	1.626	0.0041	2.0755	5.18	1.9958	6.56	5.25
15	0.064	1.829	0.0032	2.6268	4.10	2.5260	8.31	4.15
17	0.056	1.422	0.0025	1.5890	3.14	3.2992	10.9	3.18
18	0.048	1.219	0.0018	1.1675	2.30	4.4906	14.8	2.33
19	0.040	1.016	0.0013	0.8107	1.60	6.4665	21.3	1.62
20	0.036	0.914	0.0010	0.6567	1.30	7.9833	26.3	1.31
21	0.032	0.813	0.0008	0.5189	1.02	10.104	33.2	1.038
22	0.028	0.711	0.0006	0.3973	0.784	13.197	43.4	0.794
23	0.024	0.610	0.0005	0.2919	0.576	17.962	59.1	0.584
24	0.022	0.559	0.0004	0.2452	0.484	21.377	70.3	0.490
25	0.020	0.5080	0.0003	0.2027	0.400	25.866	85.1	0.405
26	0.018	0.4572	0.00025	0.1642	0.324	31.933	105	0.328
27	0.0164	0.4166	0.00021	0.1363	0.269	38.468	127	0.273
28	0.0148	0.3759	0.00017	0.1110	0.219	47.235	155	0.222
29	0.0136	0.3454	0.00014	0.0937	0.185	55.938	184	0.187
30	0.0124	0.3150	0.00012	0.0779	0.154	67.289	221	0.159
31	0.0116	0.2946	0.00010	0.0682	0.135	76.890	253	0.136
32	0.0108	0.2743	0.00009	0.0591	0.117	88.703	292	0.118
33	0.0100	0.2540	0.00008	0.0507	0.100	103.46	340	0.101
34	0.0092	0.2337	0.00007	0.0429	0.0846	122.24	402	0.086
35	0.0084	0.2134	0.00005	0.0358	0.0706	146.63	482	0.071
36	0.0076	0.1930	0.00004	0.0293	0.0578	179.13	589	0.0586
37	0.0068	0.1727	0.00003	0.0234	0.0462	223.75	736	0.0469
38	0.0060	0.1524	0.000028	0.0182	0.0360	287.39	945	0.036
39	0.0052	0.1321	0.000021	0.0137	0.0270	382.63	1260	0.027
40	0.0048	0.1219	0.00001809	0.0117	0.0230	449.06	1480	0.023
41	0.0044	0.1118	0.00001522	0.0098	0.0194	534.46	1760	0.019
42	0.004	0.1016	0.00001257	0.0081	0.0160	646.64	2130	0.016
43	0.0036	0.0914	0.00001017	0.0066	0.0130	798.33	2630	0.013
44	0.0032	0.0813	0.00000805	0.0052	0.0102	1010.38	3320	0.010
45	0.0028	0.0711	0.00000615	0.0040	0.00784	1319.68	4340	0.008
46	0.0024	0.0610	0.00000453	0.0029	0.00576	1796.24	5910	0.006
47	0.0020	0.0508	0.00000314	0.0020	0.00400	2586.58	8510	0.004
48	0.0016	0.0406	0.00000201	0.0013	0.00256	4041.53	13300	0.003
49	0.0012	0.0305	0.00000113	0.0007	0.00144	7184.95	23600	0.0015
50	0.0010	0.0254	0.00000078	0.0005	0.00100	10346.3	34000	0.001

Notas:

• Los datos de resistencia de cables en Ω/km y Ω/kft son a 20°C o 68°F.
• La capacidad de corriente para cable de cobre es a 200A/cm².

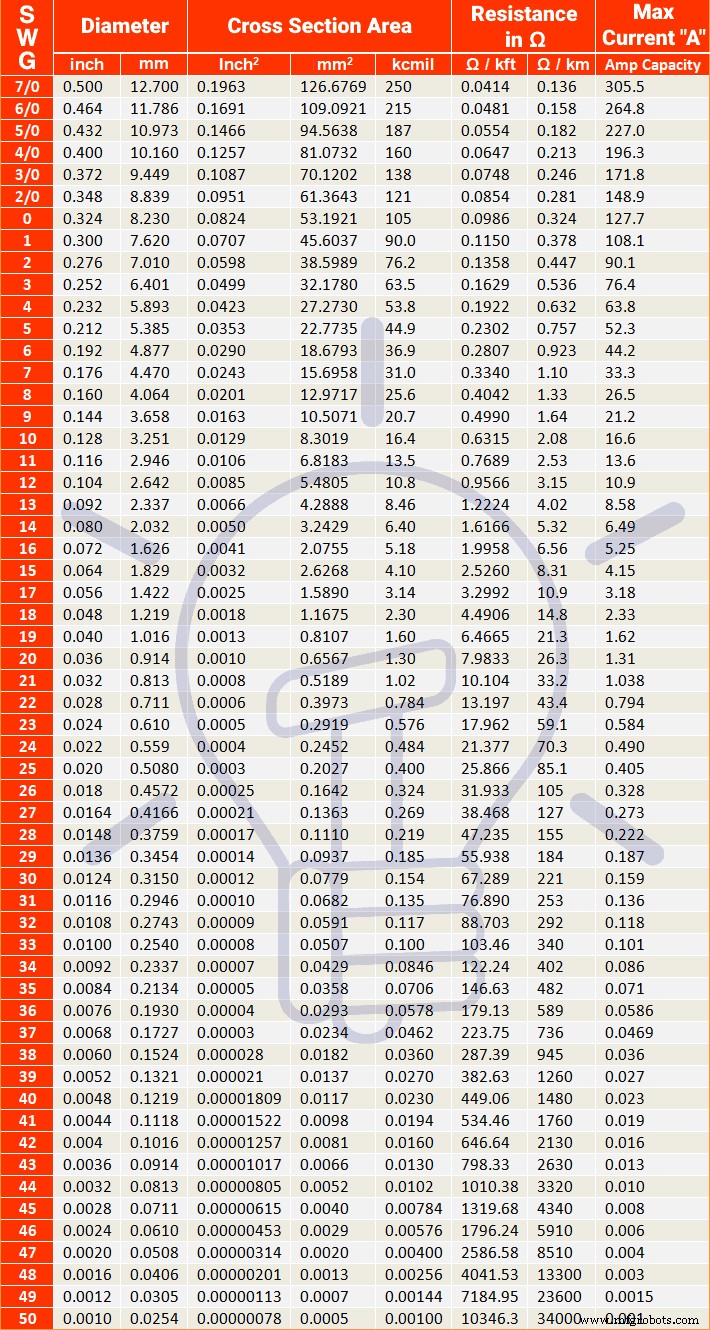

Aquí tienes la tabla de tamaños de cable SWG en formato de imagen si necesitas descargarla para uso posterior.
