Calculadora de Calibre AWG y Tabla de Tamaños – Especificaciones Precisas y Corrientes Admisibles

Calculadora de Tamaño AWG "Calibre de Cable Americano" – Tabla y Gráfica de Propiedades de Cable

Calculadora de Calibre de Cable Americano (AWG)

La siguiente calculadora de Calibre de Cable Americano (AWG) calcula el diámetro en mm, pulgadas, sección transversal en mm², pulgadas² y kcmil o MCM, resistencia por 1000 pies y por 1000 metros, y la capacidad de corriente en amperios para aplicaciones de cableado de chasis y transmisión de potencia. Para calcular los valores, simplemente seleccione o ingrese el tamaño AWG y pulse el botón "Calcular" para obtener las diferentes propiedades de cables y alambres AWG.

• Calculadora Relacionada: Calculadora de Calibre Estándar de Cable (SWG) – Tabla y Gráfica de Tamaños SWG

Información útil: AWG (American Wire Gauge) también se conoce como "Calibre Brown and Sharpe" utilizado en Norteamérica para dimensionamiento de cables.

*Los datos de resistencia de cobre y otros cables en Ω/km y Ω/kft son a 20°C o 68°F.

Calculadoras Relacionadas:

• Calculadora de Tamaño de Cable Eléctrico (Cobre y Aluminio)
• Calculadora de Tamaño de Cable y Alambre en AWG

Cálculo del Diámetro del Cable en mm y Pulgadas

Diámetro del Cable en mm "milímetros".

d_n = 27 × 10^-3 × 92^(36-n)÷39

d_n = 0.127 × 92^(36-n)÷39 … En milímetros (mm).

Donde:

• d = Diámetro del cable en milímetros "mm".
• n = Número del tamaño de calibre.

Diámetro del Cable en Pulgadas "in".

d_n = 5 × 10^-3 × 92^(36-n)÷39

d_n = 0.005 × 92^(36-n)÷39 … En pulgadas

Donde:

• d = Diámetro del cable en pulgadas "in".
• n = Número del tamaño de calibre.

Calculadoras Relacionadas:

• Calculadora de Corrección del Factor de Potencia – Cómo Encontrar Condensador P.F en µF y kVAR
• Calculadora de Banco de Condensadores en kVAR y µF para Corrección del Factor de Potencia

Cálculos de Sección Transversal del Cable en mm², pulg² y kcmil

Sección Transversal del Cable en Milímetros Cuadrados "mm²".

A_n = (π ÷ 4) × d_n²

A_n = 12.668 × 10^-3 × 92^(36-n)÷19.5

Donde:

• A_n = Sección transversal del calibre de cable "n" en milímetros cuadrados "mm²".
• n = El número "#" del tamaño de calibre.
• d = Diámetro al cuadrado del cable en "mm²".

Sección Transversal del Cable en Pulgadas Cuadradas "in²".

A_n = (π ÷ 4) × d_n²

A_n = 19635 × 10^-6 × 92^(36-n)÷19.5

Donde:

• A_n = Sección transversal del calibre de cable "n" en pulgadas cuadradas "in²".
• n = El número "#" del tamaño de calibre.
• d = Diámetro al cuadrado del cable en "in²".

Sección Transversal del Cable en kcmil "miles de milés circulares".

A_n = 1000 × d_n² = 0.025 × 92^(36-n)÷19.5

Donde:

• A_n = Sección transversal del calibre de cable "n" en kcmil.
• kcmil = Miles de milés circulares.
• n = Número del tamaño de calibre.
• d = Diámetro al cuadrado del cable en in².

Nota: kcmil también se conoce como MCM "miles de milés circulares", es decir, 1 kcmil = 1 MCM = 0.5067 mm².

2 MCM ≈ 1 mm²

1000 mils = 1 pulgada

Además, MCM y kcmil se utilizan para cables de gran diámetro en AWG.

Calculadoras Relacionadas:

• Calculadora de kVAR a Faradios – Cómo Convertir kVAR a μ-Faradios
• Calculadora de μ-Faradios a kVAR – Cómo Convertir Faradios a kVAR

Fórmula de Cálculo de Resistencia del Cable

Resistencia por 1000 pies a 20°C o 68°F:

R_n = 0.3048 × 10⁹ × ρ ÷ (25.4² × A_n)

Donde:

• R = Resistencia de los conductores del cable en "Ω/kft".
• n = # del tamaño de calibre.
• ρ = rho = resistividad en (Ω·m).
• A_n = Sección transversal del calibre n en pulgadas cuadradas "in²".

Resistencia por 1000 Metros a 20°C o 68°F:

R_n = 10⁹ × ρ ÷ A_n

Donde:

• R = Resistencia de los conductores del cable "en Ω/km".
• n = # del tamaño de calibre.
• ρ = rho = resistividad en (Ω·m).
• A_n = Sección transversal del calibre n en milímetros cuadrados "mm²".

Calculadoras Relacionadas:

• Cómo Encontrar el Tamaño Adecuado de Cable y Alambre para Instalaciones Eléctricas: Ejemplos en Sistema Británico y SI
• Cálculo de Tamaño de Cable para Motores BT y AT

Tabla y Gráfica de Tamaños AWG "Calibre de Cable Americano"

La siguiente tabla AWG "Calibre de Cable Americano" muestra el tamaño AWG y el diámetro en milímetros "mm" y pulgadas "in", su sección transversal en mm², pulg² y kcmil o MCM, y resistencia en ohmios por 1000 pies y 1000 metros. La tabla de tamaños AWG también muestra la corriente en amperios para cableado de chasis y aplicaciones de transmisión de potencia.

AWG #	Diámetro		Sección Transversal			Resistencia en Ω		Corriente en Amperios
	mm	pulg	mm²	pulg²	kcmil	Ω/kft	Ω/km	Cableado Chasis	Transmisión Potencia
0000 (4/0)	11.6840	0.4600	107.2193	0.1662	211.6000	0.049	0.1608	380	302
000 (3/0)	10.4049	0.4096	85.0288	0.1318	167.8064	0.0618	0.2028	328	239
00 (2/0)	9.2658	0.3648	67.4309	0.1045	133.0765	0.0779	0.2557	283	190
0 (1/0)	8.2515	0.3249	53.4751	0.0829	105.5345	0.0983	0.3224	245	150
1	7.3481	0.2893	42.4077	0.0657	83.6927	0.1239	0.4066	211	119
2	6.5437	0.2576	33.6308	0.0521	66.3713	0.1563	0.5127	181	94
3	5.8273	0.2294	26.6705	0.0413	52.6348	0.197	0.6464	158	75
4	5.1894	0.2043	21.1506	0.0328	41.7413	0.2485	0.8152	135	60
5	4.6213	0.1819	16.7732	0.0260	33.1024	0.3133	1.028	118	47
6	4.1154	0.1620	13.3018	0.0206	26.2514	0.3951	1.296	101	37
7	3.6649	0.1443	10.5488	0.0164	20.8183	0.4982	1.634	89	30
8	3.2636	0.1285	8.3656	0.0130	16.5097	0.6282	2.061	73	24
9	2.9064	0.1144	6.6342	0.0103	13.0927	0.7921	2.599	64	19
10	2.5882	0.1019	5.2612	0.0082	10.3830	0.9988	3.277	55	15
11	2.3048	0.0907	4.1723	0.0065	8.2341	1.26	4.132	47	12
12	2.0525	0.0808	3.3088	0.0051	6.5299	1.588	5.211	41	9.3
13	1.8278	0.0720	2.6240	0.0041	5.1785	2.003	6.571	35	7.4
14	1.6277	0.0641	2.0809	0.0032	4.1067	2.525	8.285	32	5.9
15	1.4495	0.0571	1.6502	0.0026	3.2568	3.184	10.448	28	4.7
16	1.2908	0.0508	1.3087	0.0020	2.5827	4.015	13.174	22	3.7
17	1.1495	0.0453	1.0378	0.0016	2.0482	5.063	16.612	19	2.9
18	1.0237	0.0403	0.8230	0.0013	1.6243	6.385	20.948	16	2.3
19	0.9116	0.0359	0.6527	0.0010	1.2881	8.051	26.415	14	1.8
20	0.8118	0.0320	0.5176	0.0008	1.0215	10.152	33.308	11	1.5
21	0.7229	0.0285	0.4105	0.0006	0.8101	12.802	42.001	9	1.2
22	0.6438	0.0253	0.3255	0.0005	0.6424	16.143	52.962	7	0.92
23	0.5733	0.0226	0.2582	0.0004	0.5095	20.356	66.784	4.7	0.729
24	0.5106	0.0201	0.2047	0.0003	0.4040	25.668	84.213	3.5	0.577
25	0.4547	0.0179	0.1624	0.0003	0.3204	32.367	106.19	2.7	0.457
26	0.4049	0.0159	0.1288	0.00025	0.2541	40.814	133.9	2.2	0.361
27	0.3606	0.0142	0.1021	0.00020	0.2015	51.466	168.85	1.7	0.288
28	0.3211	0.0126	0.0810	0.00013	0.1598	64.897	212.92	1.4	0.226
29	0.2859	0.0113	0.0642	0.00010	0.1267	81.833	268.48	1.2	0.182
30	0.2546	0.0100	0.0509	0.00008	0.1005	103.19	338.55	0.86	0.142
31	0.2268	0.0089	0.0404	0.00006	0.0797	130.12	426.9	0.7	0.113
32	0.2019	0.0080	0.0320	0.00005	0.0632	164.08	538.32	0.53	0.091
33	0.1798	0.0071	0.0254	0.00004	0.0501	206.9	678.8	0.51	0.088
34	0.1601	0.0063	0.0201	0.000031	0.0398	260.9	855.96	0.43	0.072
35	0.1426	0.0056	0.0160	0.000025	0.0315	328.98	1,079.3	0.43	0.072
36	0.1270	0.0050	0.0127	0.000020	0.0250	414.84	1,361	0.33	0.056
37	0.1131	0.0045	0.0100	0.000016	0.0198	523.1	1,716.2	0.33	0.056
38	0.1007	0.0040	0.0080	0.000012	0.0157	659.62	2,164.1	0.27	0.044
39	0.0897	0.0035	0.0063	0.000010	0.0125	831.77	2,728.9	0.26	0.043
40	0.0799	0.0031	0.0050	0.000008	0.0099	1,048.8	3,441.1	0.21	0.035

Nota: La resistencia de cables en Ω/km y Ω/kft son a 20°C o 68°F.

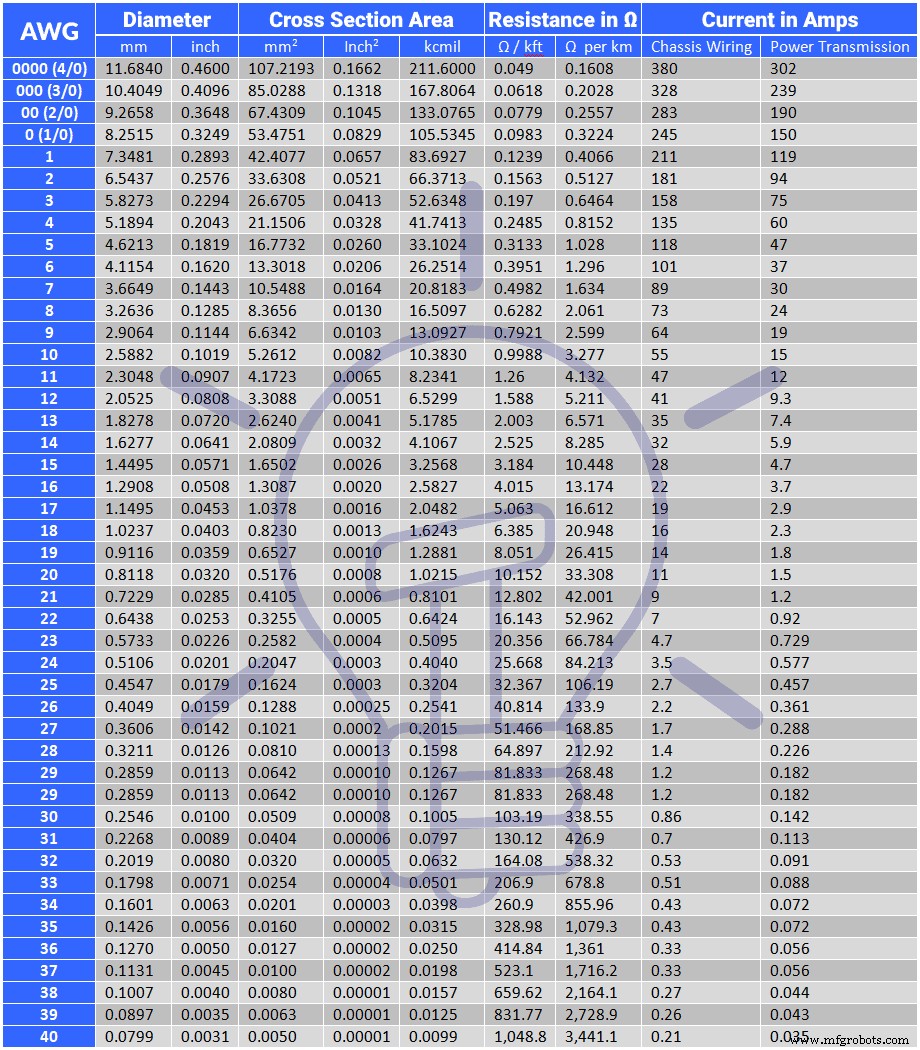

Aquí tienes la tabla de tamaños de cable AWG en formato de imagen si necesitas descargarla para uso posterior.
