Sistema de Iluminación Basado en Interruptores para Habitaciones de Pacientes en Hospitales

Circuito de Control de Luz por Interruptores para Pacientes en Habitaciones de Hospital

Lo llamamos "circuito de cableado hospitalario" usando solo interruptores y lámparas para controlar la densidad de iluminación de bombillas en una habitación, especialmente para pacientes ingresados. Aunque podemos controlar la densidad de luz usando un interruptor dimmer con lámparas LED o controlador PWM con LED. En este circuito, solo usamos interruptores normales ON/OFF para controlar la iluminación de tres formas: Luz máxima, Luz media y Luz mínima.

• Tutorial de Cableado Relacionado: Circuito de Cableado Hotelero – Circuito Indicador de Timbre para Hoteles

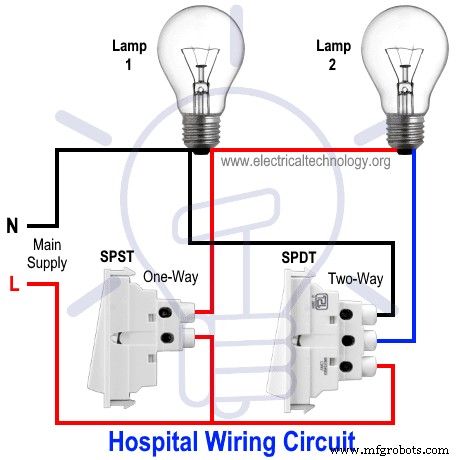

Circuito de Cableado Hospitalario para Control de Luz

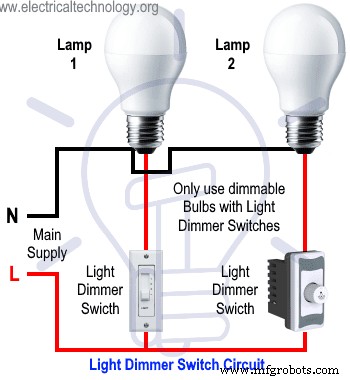

A continuación se muestra otro circuito de cableado para control de luz usando interruptores dimmer. Tenga en cuenta que los interruptores dimmer solo funcionarán con lámparas LED regulables, mientras que las lámparas no regulables no funcionarán con circuitos e interruptores dimmer.

• Tutorial de Cableado Relacionado: Diagrama de Cableado de Almacén – Circuito de Cableado de Túnel y Funcionamiento

Requisitos:

Procedimiento:

• Primero, apague el interruptor principal para asegurar que el suministro principal esté APAGADO.
• Conecte todos los interruptores a los terminales de puesta a tierra (no mostrados en la figura)
• Conecte el cable neutro desde el MCB directamente al primer terminal de la lámpara #1 y luego conéctelo al terminal superior del interruptor SPDT (de 2 vías) como se muestra en la figura.
• Conecte el cable de fase (línea) a los terminales inferiores de los interruptores SPST (1 vía) y SPDT (2 vías).
• Conecte la lámpara #1 al terminal superior del interruptor SPST.
• Conecte la lámpara #2 al terminal común (central) del interruptor SPDT mostrado por cable azul en el diagrama.
• Realice la puesta a tierra adecuada según los códigos de su zona.
• Ahora encienda el interruptor principal para asegurar que el circuito funcione correctamente según sus necesidades.

Tutorial de Cableado Relacionado: Diagrama de Cableado de Residencia Estudiantil y Funcionamiento

Funcionamiento:

El circuito hospitalario para control de iluminación funciona así:

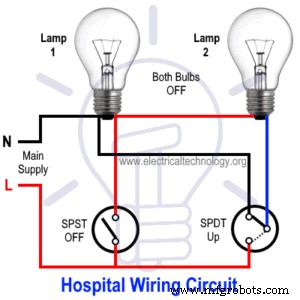

• Sin Luz:

SPST APAGADO y SPDT Arriba. Ambas lámparas están APAGADAS ya que el circuito no está completado.

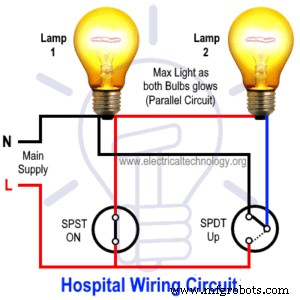

• Luz Máxima:

SPST ENCENDIDO y SPDT Arriba. Ambas lámparas brillan a intensidad nominal ya que ambas bombillas están conectadas en paralelo y reciben el voltaje nominal.

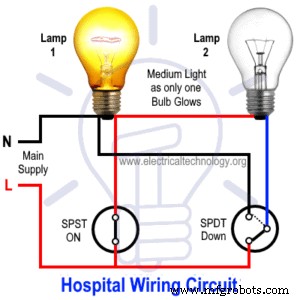

• Luz Media:

SPST ENCENDIDO y SPDT Abajo. Solo una lámpara está encendida. La primera brilla mientras la segunda está APAGADA.

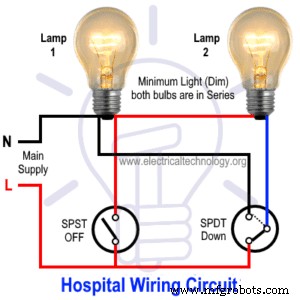

• Luz Mínima:

SPST APAGADO y SPDT Abajo. Ambas lámparas están tenues, es decir, conectadas en serie y reciben la mitad del voltaje nominal.

El funcionamiento y operación del circuito de cableado hospitalario se muestra en la siguiente figura animada y video.

Video:

Nota: Use la tensión y amperaje adecuados del interruptor con calibre de cable apropiado y MCB de tamaño correcto según la carga.
