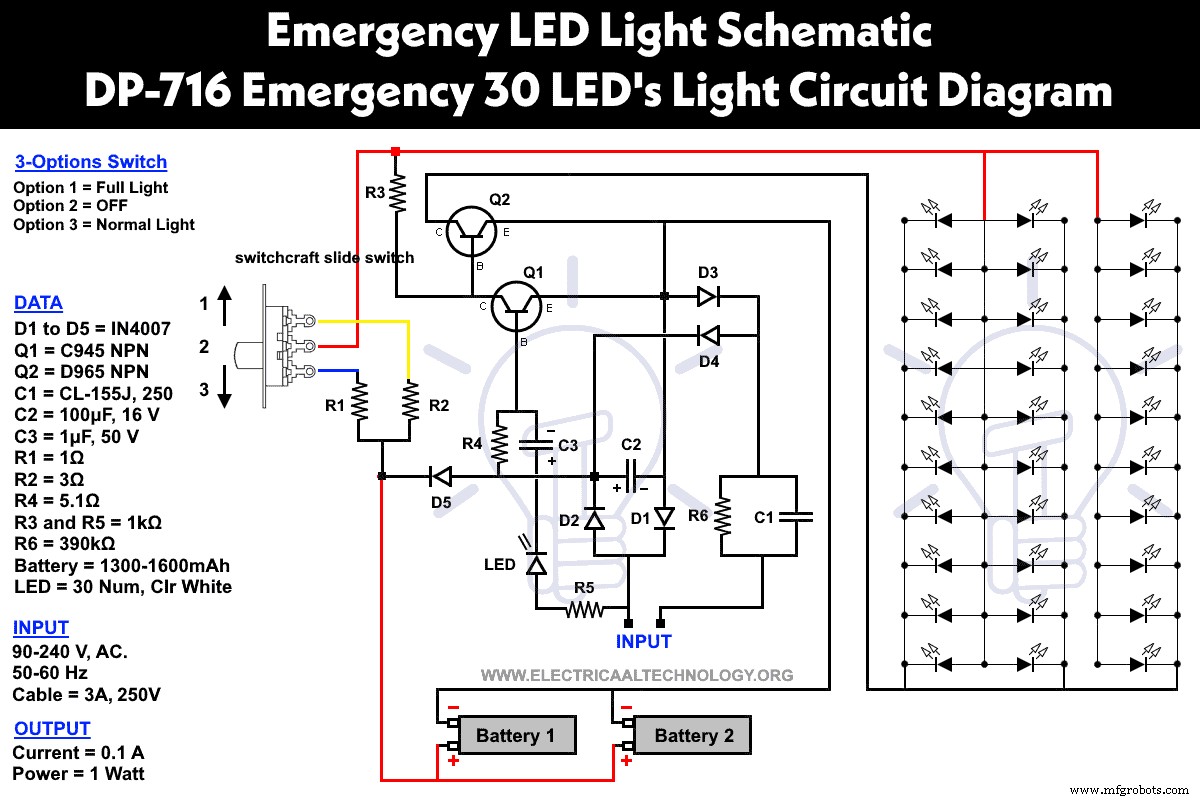

Luces LED Emergencia. Circuito LED-716 Potente y Barato – Diagrama Esquemático

LED-716 es uno de los circuitos más potentes y muy barato. Puede intentar hacer uno en casa.

Recomendado para principiantes:

• Circuito lámpara nocturna LED potente operada por 230V 50Hz AC (o 110V 60Hz)

DATOS para Luces LED Emergencia:

• D1 a D5 = IN4007
• Q1 = C945 NPN
• Q2 = D965 NPN
• C1 = CL-155J, 250 V
• C2 = 100 μF, 16 V
• C3 = 1 μF, 50 V
• R1 = 1 Ω
• R2 = 3 Ω
• R4 = 5,1 Ω
• R3 y R5 = 1 kΩ
• R6 = 390 kΩ
• Batería = 1300-1600 mAh
• LED = 30 uds, color = Blanco

ENTRADA a Luces LED Emergencia:

Carga batería

• 90-240 V, AC
• 50-60 Hz
• Cable = 3A, 250V

SALIDA de Luces LED Emergencia:

• Corriente = 0,1 A
• Potencia = 1 Watt

Interruptor 3 opciones o cambio patrón

• Opción 1 = Luz completa
• Opción 2 = OFF
• Opción 3 = Luz normal

Tiempo de respaldo lámpara emergencia.

Tiempo respaldo batería circuito LED emergencia

• Opción 1 (Luz completa) = 4-6 hrs
• Opción 2 (Luz normal) = 10 hrs
• Aquí la historia completa de cómo hice este post y lo comparto.

Alguien me trajo una lámpara LED emergencia DP-716. La tomé para revisar/reparar.

Aquí ve la historia en imágenes.

Abrimos para reparar. (Puede probar en sus electrodomésticos, pero la seguridad es lo primero...)



(clic imágenes para ampliar)

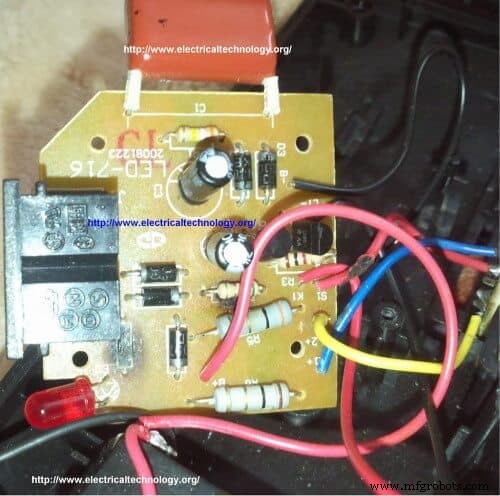

Interior luces LED emergencia. LED-716.

Ahora está claro cuál es el problema real en la foto (dos resistencias quemadas) así que queremos arreglarlo.

Recomendado: Cómo encontrar valor de resistencia quemada. Tres métodos

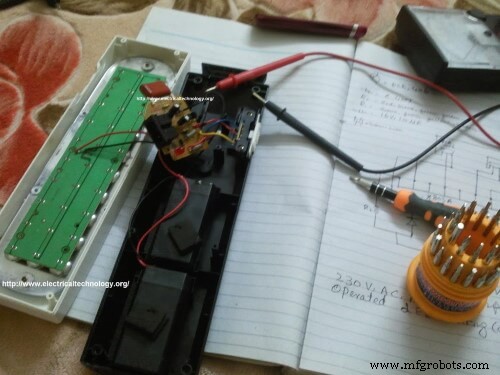

Otra vista. Revise el circuito cuál es el problema.

Aquí ve lo que hice en este circuito. Porque la resistencia en el reverso (que soldé) estaba quemada. Así que la raíz del problema era esa resistencia específica.

Trabajo hecho. Interruptor patrón en Opción 1 = Luz completa. Respaldo 4-6 horas.

En este caso, interruptor en Opción 3 = Luz normal. Respaldo 8-10 horas. Nota: Opción 2 apaga la bombilla.
