Comprender campos magnéticos e inductancia: principios, aplicaciones y diseño

Cada vez que electrones fluyen a través de un conductor, se genera un campo magnético a su alrededor —este fenómeno se conoce como electromagnetismo.

Los campos magnéticos influyen en la alineación de electrones dentro de átomos y pueden ejercer fuerzas a distancia, al igual que los campos eléctricos entre partículas cargadas. Como los campos eléctricos, los magnéticos pueden permear el espacio vacío y afectar la materia a distancia.

Fuerza de campo y flujo de campo

Los campos se cuantifican por dos conceptos: fuerza de campo y flujo de campo. La fuerza de campo representa el «empuje» que un campo ejerce a una distancia, mientras que el flujo de campo denota la influencia total que un campo tiene a través del espacio. Son análogos al voltaje (empuje) y la corriente (flujo) en un conductor, aunque el flujo de campo puede existir en el vacío mientras que la corriente requiere portadores de carga móviles.

Así como la resistencia eléctrica opone el flujo de corriente, las propiedades del material oponen el flujo magnético. La magnitud de flujo que se desarrolla en una región es proporcional a la fuerza de campo aplicada e inversamente proporcional a la oposición magnética del material. La naturaleza del medio —aire, acero u otra sustancia ferromagnética— determina esta oposición.

Mientras un campo eléctrico puede acumular carga libre en conductores, un campo magnético produce una especie de «inercia» que resiste cambios en el flujo de electrones dentro del conductor que crea el campo.

Campos magnéticos más fuertes con inductores

Los inductores aprovechan este principio enrollando hilo conductor en bobinas, concentrando el campo magnético más allá de lo que un hilo recto puede lograr. Algunas bobinas son auto-soportadas, otras se enrollan sobre núcleos sólidos. El núcleo puede ser recto o en bucle —cuadrado, rectangular o circular— para contener completamente el flujo. Estas decisiones de diseño afectan significativamente el rendimiento del inductor.

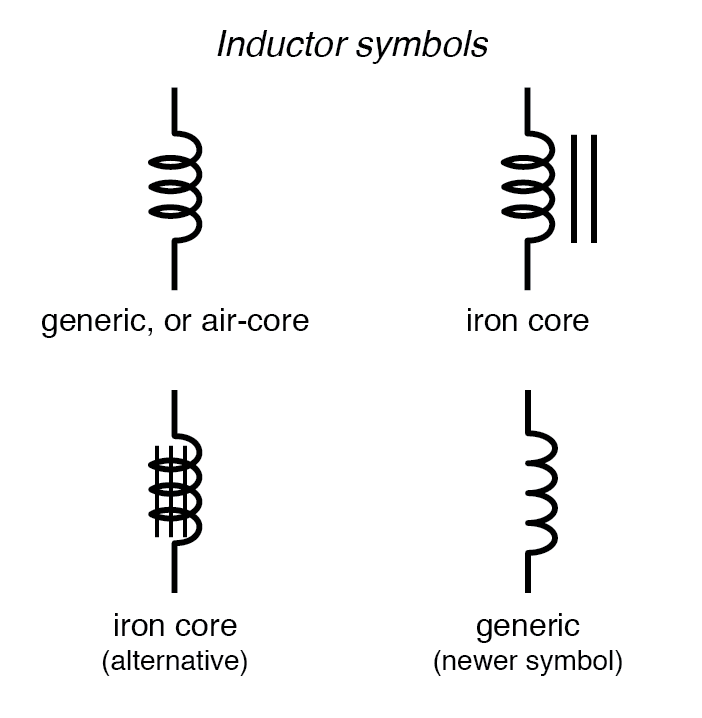

El símbolo esquemático de un inductor es una simple bobina. Variantes incluyen líneas paralelas a lo largo del eje de la bobina para denotar núcleo, o un estilo moderno de «joroba» que reemplaza la forma de bobina.

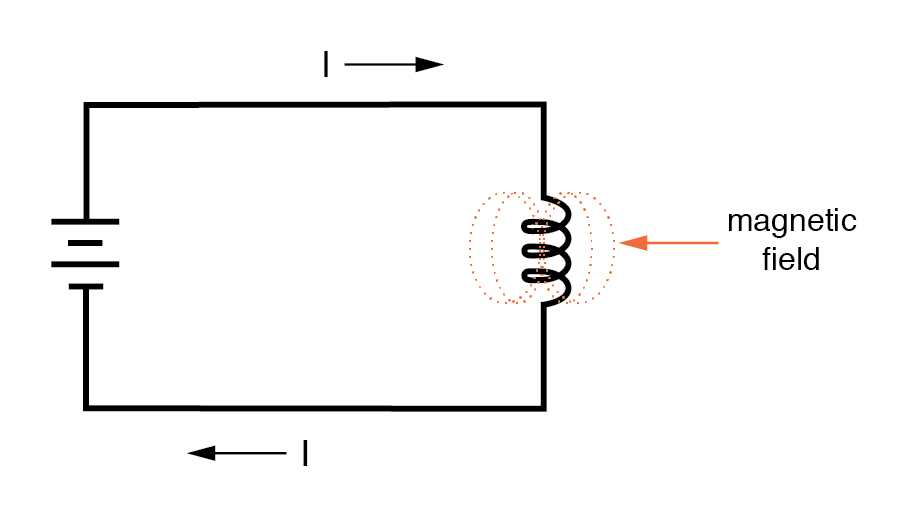

Al fluir corriente a través de la bobina, genera un campo magnético concentrado. El flujo de campo representa energía almacenada ligada al movimiento cinético de electrones. Mayor corriente produce campo más fuerte y más energía almacenada.





Como los inductores almacenan energía como campo magnético, se comportan diferente de las resistencias, que solo disipan energía como calor. La energía almacenada es directamente proporcional a la corriente.

Consecuentemente, los inductores resisten cambios en la corriente. Cuando la corriente sube o baja, el inductor genera un voltaje de polaridad opuesta, intentando mantener la corriente estable. Esta autoinducción es la piedra angular del comportamiento del inductor.

Aumentar la corriente fortalece el campo magnético, y el cambio resultante induce un voltaje que se opone a un mayor cambio. Disminuir la corriente debilita el campo, induciendo un voltaje de polaridad opuesta que ayuda a la corriente restante.

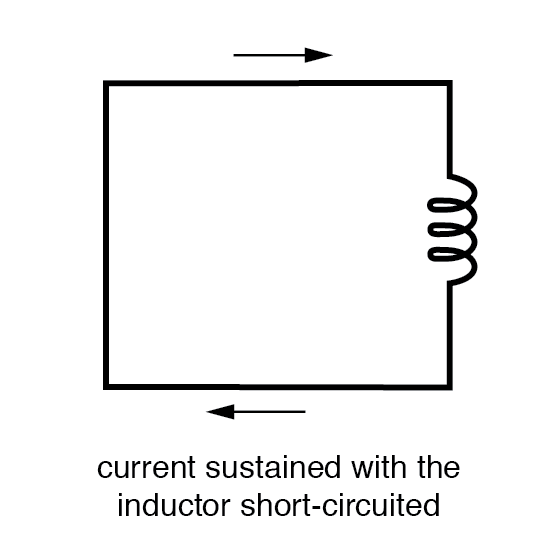

En teoría, un inductor perfectamente aislado podría mantener corriente constante si se cortocircuita, pero en la práctica la resistencia de hilos ordinarios hace que la corriente decaiga rápidamente a menos que el hilo sea superconductor.

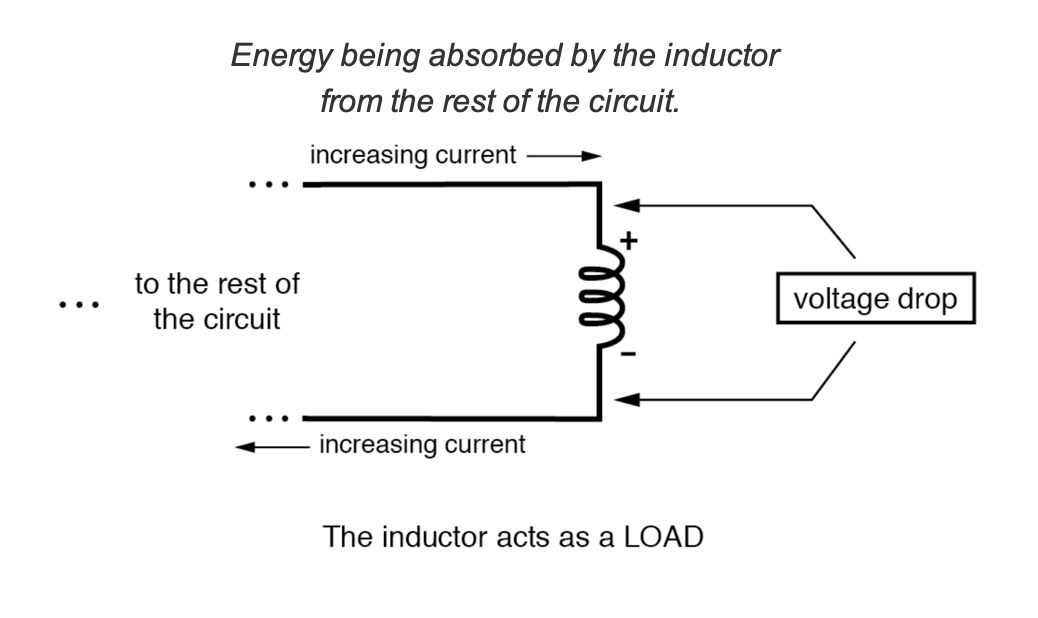

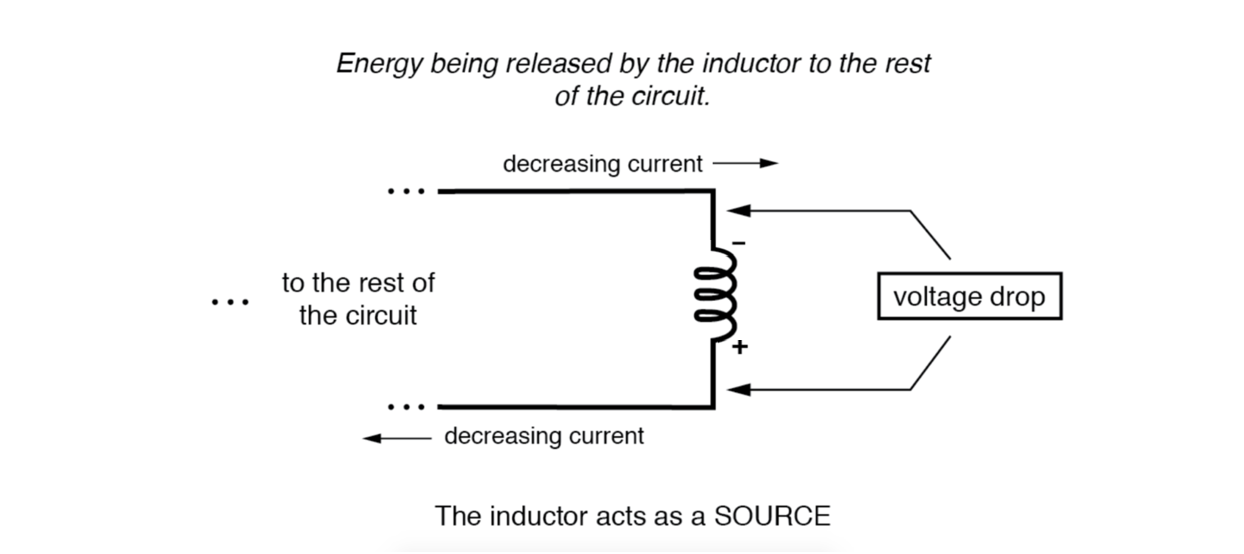

Cuando la corriente aumenta, el inductor «carga» y se comporta como una carga, cayendo un voltaje opuesto a la dirección de la corriente. Cuando la corriente disminuye, el inductor «descarga» y se comporta como una fuente, cayendo un voltaje en la misma dirección que la corriente.







Al aplicar potencia por primera vez a un inductor desmagnetizado, este inicialmente resiste la corriente presentando el voltaje de alimentación completo. A medida que la corriente crece, el campo magnético crece, absorbiendo energía. Eventualmente la corriente alcanza su máximo y la caída de voltaje a través del inductor se vuelve mínima, aunque la corriente se mantenga alta.

Así, a diferencia de los capacitores —donde la energía almacenada eleva el voltaje a través del dispositivo— los inductores mantienen el almacenamiento de energía sosteniendo una corriente estable.

El material del núcleo también importa: núcleos ferromagnéticos (ej. hierro blando) mejoran el flujo para una dada fuerza de campo, mientras que materiales no magnéticos como aluminio o aire proveen poco refuerzo.

¿Qué es la inductancia?

La inductancia cuantifica la capacidad de un inductor para almacenar energía para una dada corriente y resistir cambios en la corriente. Se denota con la letra mayúscula «L» y se mide en henrios (H). El voltaje inducido iguala la inductancia multiplicada por la tasa de cambio de corriente (V = L di/dt).

Choke vs. Inductor

Históricamente, los inductores usados para bloquear señales CA de alta frecuencia se llamaban chokes. En aplicaciones de gran potencia también pueden llamarse reactores. Entender estos términos es esencial al estudiar circuitos CA y reactancia inductiva.

Repaso

• Los inductores se oponen a cambios de corriente generando voltaje opuesto.
• Durante corriente creciente, actúan como cargas; durante corriente decreciente, actúan como fuentes.
• La inductancia, medida en henrios, refleja este comportamiento.
• Chokes y reactores son nombres históricos o de gran escala para inductores.
