Diseño híbrido de transistor: Combo IGFET-BJT para alta ganancia y baja caída

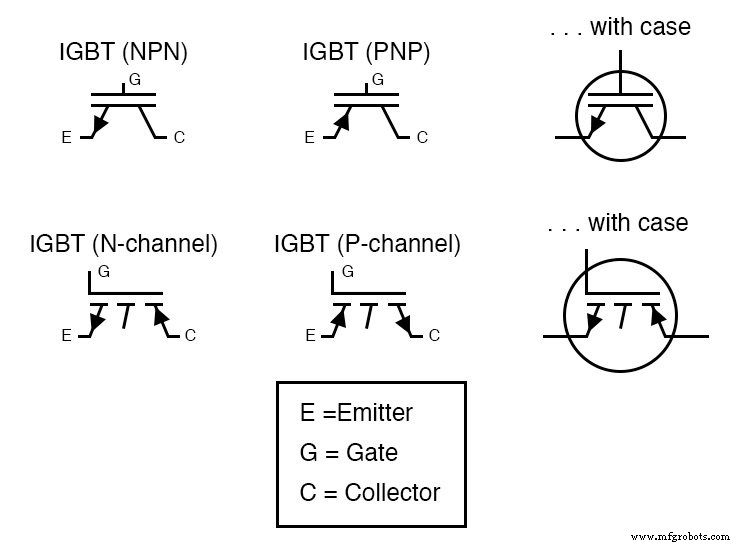

La configuración híbrida acopla un transistor de efecto de campo de puerta aislada (IGFET) a un transistor de unión bipolar (BJT). El IGFET, actuando como una puerta de alta impedancia, impulsa la base del BJT sin consumir corriente del circuito de control. Consecuentemente, el sistema entrega una ganancia de corriente muy alta (β), mientras que el BJT aún proporciona la baja caída de voltaje colector-emisor característica de un transistor convencional durante conducción plena.
Este arreglo es favorecido en etapas de gestión de potencia y amplificación RF donde se requieren tanto alta eficiencia como conmutación rápida. La fuga de gate despreciable del IGFET (<1 pA) asegura que el consumo de potencia general permanezca mínimo, y el bajo voltaje de saturación del BJT (~0.2 V) mantiene la caída de voltaje de salida baja.
