Cómo se fabrican los polvos metálicos: guía completa de métodos de preparación

---

Cómo se fabrican los polvos metálicos: guía completa de métodos de preparación

El polvo metálico es la piedra angular de la metalurgia de polvos, permitiendo crear componentes complejos mediante moldeo y sinterizado. Es indispensable en maquinaria, aeroespacial, procesamiento químico y compuestos avanzados. Entender cómo se producen estos polvos —ya sea por desintegración mecánica, atomización o síntesis química— es esencial para ingenieros, científicos de materiales y fabricantes que buscan piezas de alto rendimiento.

Ilustración de métodos de producción de polvo metálico

Un polvo metálico típico consiste en partículas menores de 1 mm, con rangos de tamaño clasificados así:

• 1000–50 µm: Polvo convencional
• 50–10 µm: Polvo fino
• 10–0,5 µm: Polvo muy fino
• <0,5 µm: Polvo ultrafino
• 0,1–100 nm: Nanopolvo

Cada partícula puede ser un cristal único o conglomerado de cristales, según la ruta de producción.

Rutas principales de producción

Los polvos metálicos industriales se producen principalmente mediante dos categorías generales: métodos mecánicos y métodos fisicoquímicos. Estos abarcan refinación directa desde estados sólido, líquido o gaseoso, y reducción, pirólisis o vías electroquímicas para compuestos metálicos.

Compuestos refractarios como carburos, nitruros, boruros y silicuros se producen típicamente mediante procesos de combinado o reducción-combinación. La morfología y tamaño de partícula resultante varían significativamente con el método empleado.

Comparación de técnicas de producción de polvo metálico

1. Producción mecánica

Las rutas mecánicas fracturan metal en partículas finas usando fuerzas externas preservando composición química. Las técnicas más prevalentes son molienda en bolas y molienda asistida por gas, ambas ofreciendo simplicidad y alto rendimiento.

Molienda en bolas

La molienda en bolas opera mediante acción rotatoria o vibratoria, aplicando tasas de deformación variables para romper y refinar partículas. Es adecuada para aleaciones como Sb, Cr, Mn, Fe-Cr, permitiendo operación continua, alto rendimiento y aplicabilidad a molienda seca y húmeda.

Ventaja clave: producción escalable de polvos ultrafinos de metales de alto punto de fusión. Limitación: selectividad de material baja y clasificación de partículas en tiempo real difícil.

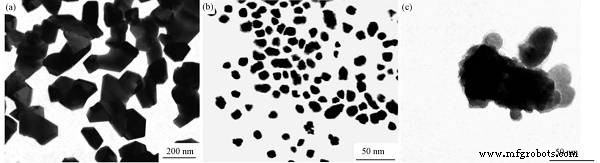

Imágenes TEM de muestras de polvo molido en bolas tras 12h, 18h, 24h a 150 rpm

Molienda asistida por gas

En este método, gas comprimido se pulveriza a través de boquilla en cámara de molienda, induciendo colisiones de alta energía que pulverizan el material. Las partículas resultantes se clasifican por clasificador turbina; fragmentos gruesos se recirculan hasta lograr tamaño deseado.

Beneficios: procesado en seco —eliminando pasos de deshidratación— produciendo polvos de alta pureza, distribución fina y superficies lisas. Inconvenientes: alto consumo de gas (a menudo gas inerte o nitrógeno) y costes de fabricación elevados, adecuado para metales y aleaciones frágiles.

Atomización

La atomización fragmenta metal o aleación fundida usando gas a alta presión, líquido o cuchilla de alta velocidad para producir gotas finas que se solidifican en colector. El proceso no introduce cambio químico, preservando propiedades intrínsecas del metal.

Es el método principal para producir polvos de Fe, Sn, Zn, Pb, Cu, y sistemas de aleación como bronce, latón, acero. Los polvos atomizados exhiben alta esfericidad, tamaño de partícula controlable, bajo contenido de oxígeno y costes de producción competitivos.

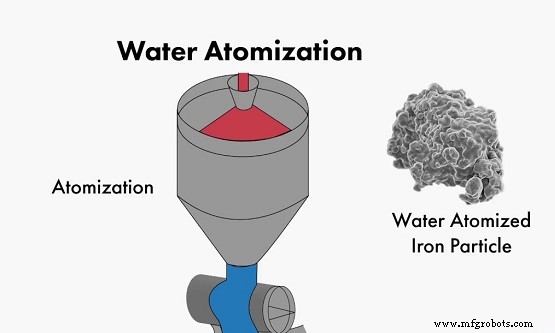

Ilustración del proceso de atomización

Desafíos: menor rendimiento para polvos ultrafinos y mayor consumo energético vs métodos mecánicos.

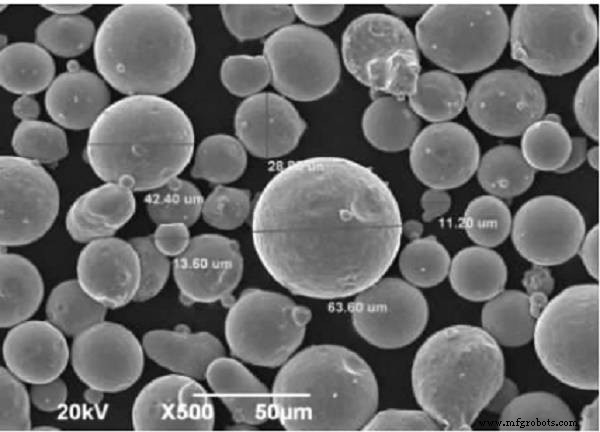

Microestructura de polvo de acero inoxidable impreso en 3D

2. Producción fisicoquímica

Las rutas fisicoquímicas manipulan el estado químico o agregación de materias primas para producir polvos ultrafinos. Los enfoques principales son reducción, electrólisis, descomposición de hidroxilo (metal-carbonilo) y reemplazo químico.

Reducción

Esta técnica reduce óxidos o sales metálicas usando hidrógeno, carbono sólido o agentes reductores metálicos. La hidrogenación es especialmente común: el metal forma hidruro, que se pulveriza mecánicamente, y el hidrógeno residual se elimina bajo vacío.

Aplicaciones típicas: Ti, Fe, W, Mo, Nb, aleaciones W-Re. Ejemplo: titanio reacciona violentamente con hidrógeno above 2,3 % H₂, produciendo hidruro laxo que puede molerse a polvo fino y luego deshidrogenar a ~700 °C.

Ventajas: operación sencilla, alta eficiencia, bajo coste. Desventajas: limitado a metales que forman hidruros y se vuelven frágiles durante absorción.

Electrólisis

La electrólisis deposita metal en cátodo desde solución acuosa o sal fundida, produciendo polvos con pureza hasta 99,7 % o superior. También permite control preciso de tamaño de partícula, permitiendo polvos ultrafinos.

Usado comúnmente para Cu, Ni, Fe, Ag, Sn (acuoso) y Zr, Ta, Ti, Nb (sales fundidas). Principal inconveniente: consumo energético significativo y costes operativos mayores.

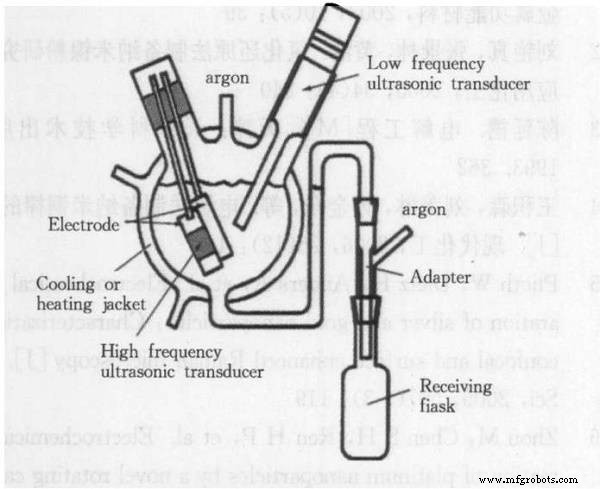

Dispositivo de electrólisis ultrasónica para polvo de hierro

Descomposición de hidroxilo (metal-carbonilo)

Este método sintetiza carbonilos metálicos (ej. Ni(CO)₄, Fe(CO)₅) de sales metálicas y CO, luego los descompone térmicamente para producir polvos finos de alta pureza. Es particularmente efectivo para níquel y hierro, y polvos de aleación como Fe-Ni, Fe-Co, Ni-Co.

Los polvos son excepcionalmente finos pero el proceso es capital intensivo.

Reemplazo químico

También conocido como desplazamiento, este enfoque sustituye un metal menos activo de una solución salina con un metal más reactivo. El metal resultante se refina luego. Apto para metales inertes como Cu, Ag, Au.

Conclusiones clave

La producción de polvo metálico abarca un espectro de métodos, cada uno adaptado a metales específicos, tamaños de partícula deseados y requisitos de pureza. Las rutas mecánicas destacan en producción de alto rendimiento, rentable de aleaciones de alto punto de fusión, mientras los procesos fisicoquímicos ofrecen pureza superior y control de partícula fina para aplicaciones especializadas.

Para más información sobre polvos de metales refractarios —tungsteno, tantalio— visite Advanced Refractory Metals (ARM), proveedor global líder con sede en Lake Forest, California.
