Funcionamiento del sensor de gas MQ2 y sus aplicaciones

Sensores son los dispositivos electrónicos que se utilizan para la interacción con el entorno exterior. Hay varios tipos de sensores disponibles que pueden detectar luz, ruido, humo, proximidad, etc. Con el advenimiento de la tecnología, estos están disponibles tanto en formato analógico como digital. Además de formar una comunicación con el entorno exterior, los sensores también son una parte crucial de los sistemas de seguridad. Los sensores de incendios se utilizan para detectar el fuego y tomar las precauciones adecuadas a tiempo. Para el buen funcionamiento de los sistemas de control y la electrónica sensible, se utilizan sensores de humedad para mantener la humedad en la unidad. Uno de esos sensores que se utilizan en los sistemas de seguridad para detectar gases nocivos es el sensor de gas MQ2.

¿Qué es un sensor de gas MQ2?

El sensor de gas MQ2 es un sensor electrónico que se utiliza para detectar la concentración de gases en el aire, como GLP, propano, metano, hidrógeno, alcohol, humo y monóxido de carbono.

El sensor de gas MQ2 también se conoce como quimiorresistor. Contiene un material sensor cuya resistencia cambia cuando entra en contacto con el gas. Este cambio en el valor de la resistencia se utiliza para la detección de gas.

MQ2 es un sensor de gas de tipo semiconductor de óxido metálico. Las concentraciones de gas en el gas se miden utilizando una red de divisores de voltaje presente en el sensor. Este sensor funciona con voltaje de 5 V CC. Puede detectar gases en el rango de concentración de 200 a 10000 ppm.

Principio de funcionamiento

Este sensor contiene un elemento sensor, principalmente cerámica a base de óxido de aluminio, recubierto con dióxido de estaño, encerrado en una malla de acero inoxidable. El elemento sensor tiene seis patas de conexión unidas a él. Dos cables son responsables de calentar el elemento sensor, los otros cuatro se utilizan para las señales de salida.

El oxígeno se adsorbe en la superficie del material sensor cuando se calienta en el aire a alta temperatura. Luego, los electrones donantes presentes en el óxido de estaño son atraídos hacia este oxígeno, evitando así el flujo de corriente.

Cuando hay gases reductores, estos átomos de oxígeno reaccionan con los gases reductores, disminuyendo así la densidad superficial del oxígeno adsorbido. Ahora la corriente puede fluir a través del sensor, lo que generó valores de voltaje analógicos.

Estos valores de voltaje se miden para conocer la concentración de gas. Los valores de voltaje son más altos cuando la concentración de gas es alta.

Aplicaciones

Estos sensores se utilizan para detectar la presencia de gases en el aire, como metano, butano, GLP y humo, pero no pueden distinguir entre gases. Por lo tanto, no pueden saber qué gas es.

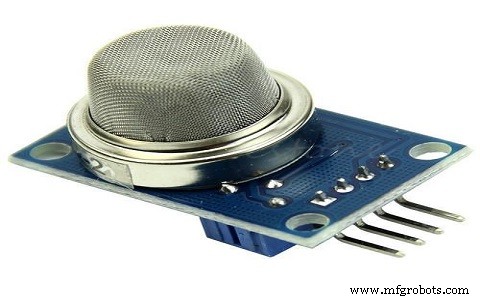

La versión de módulo de este sensor se puede utilizar sin interconectarse con ningún microcontrolador y es útil cuando se detecta solo un gas en particular. Esto solo puede detectar el gas. Pero si se deben calcular ppm, entonces el sensor debe usarse sin módulo.

Este sensor también se usa para monitorear la calidad del aire, alarmas de fugas de gas y para mantener estándares ambientales en hospitales. En las industrias, se utilizan para detectar fugas de gases nocivos.

Algunas de las alternativas del sensor de gas MQ2 son los sensores MQ-6, M-306A, AQ-3. ¿Para detectar qué gas ha utilizado el sensor de gas MQ2?
