Sensores de Sonido: Funcionamiento y Aplicaciones Prácticas

Los incidentes de seguridad impulsados por sonido —desde disparos a rotura de cristales— están en aumento. Integrar un sensor de sonido con cámaras de vídeo puede transformar la vigilancia pasiva en un sistema activo de respuesta a amenazas. Al detectar eventos acústicos en tiempo real, el sistema puede disparar alertas, cerrar puertas o notificar a las autoridades —reduciendo tiempo de reacción y daño potencial.

¿Qué es un Sensor de Sonido?

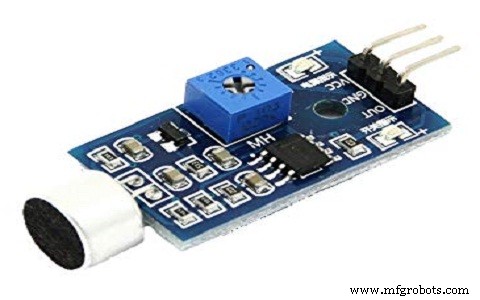

Un sensor de sonido es un módulo electrónico que convierte vibraciones acústicas en una señal eléctrica. Se usa comúnmente para activar interruptores, monitorizar ruido ambiental o añadir un disparador basado en audio a un sistema de seguridad. Muchos modelos permiten ajustar la sensibilidad, haciéndolos versátiles para entornos tanto silenciosos como ruidosos.

El núcleo del módulo es un micrófono miniatura que alimenta su señal a un buffer, un detector de pico y un amplificador. El voltaje procesado se envía luego a un microcontrolador o lógica digital para acción posterior.

Los sensores de sonido típicos pueden medir niveles de ruido en decibelios (dB) en la banda de 3 kHz–6 kHz —el rango más audible para humanos. Apps Android como Decibel Meter pueden validar lecturas de estos módulos.

Configuración de Pines

El módulo presenta tres pines:

• Pin 1 (VCC): 3,3 V–5 V CC
• Pin 2 (GND): Tierra
• Pin 3 (DO): Salida (voltaje analógico)

Principio de Funcionamiento

Al igual que el oído humano, el sensor usa un diafragma acoplado a un imán y bobina. Cuando las ondas sonoras golpean el diafragma, el imán se mueve relativo a la bobina, induciendo una corriente. Esta señal eléctrica es acondicionada por la circuitería interna antes de salir como un voltaje que refleja la intensidad del sonido.

Características

• Conexión intuitiva —no requiere circuitería compleja.
• Proporciona salida analógica limpia apta para microcontroladores.
• Fácil integración con circuitos lógicos o convertidores digitales.

Especificaciones

• Voltaje de operación: 3,3 V–5 V
• Corriente de operación: 4–5 mA
• Ganancia de voltaje: 26 dB (V=6 V, f=1 kHz)
• Sensibilidad micrófono: 48–52 dB (1 kHz)
• Impedancia: 2,2 kΩ
• Respuesta en frecuencia: 16–20 kHz
• Relación señal-ruido: 54 dB

Aplicaciones

Los sensores de sonido son un básico en proyectos DIY y comerciales por igual. Emparejarlos con un Arduino o shield Grove da a un dispositivo "oídos" que pueden medir ruido ambiente o detectar señales acústicas específicas.

Casos de uso comunes incluyen:

• Activar luces o alarmas con un silbido o palmada.
• Asegurar hogares u oficinas con cerraduras disparadas por audio.
• Detectar disparos o rotura de cristales en tiempo real.
• Circuitos espía que responden a disparadores acústicos ocultos.
• Robótica donde señales de sonido guían comportamiento.
• Apps de smartphone que registran o analizan ruido ambiental.
• Reconocimiento de sonido ambiente para sistemas de audio adaptativos.
• Bucles de realimentación de amplificación de audio.
• Monitorización básica de nivel sonoro (dB aproximado).

En resumen, un sensor de sonido es un módulo fiable y de bajo coste que traduce eventos acústicos en señales accionables. Su salida analógica, cableado sencillo y especificaciones robustas lo hacen ideal para seguridad, automatización y proyectos interactivos.
