Sensores de Flujo de Agua: Funcionamiento y Aplicaciones Principales

Los sensores son indispensables en la automatización moderna, ofreciendo bajo coste, alta fiabilidad e integración perfecta con sistemas electrónicos complejos. A lo largo de las décadas, la tecnología de sensores ha evolucionado desde unidades voluminosas de centímetros a dispositivos a escala nanométrica, permitiendo la monitorización precisa de parámetros ambientales como intensidad lumínica, temperatura de hornos y humedad ambiente. Entre estos, los sensores de flujo de agua proporcionan una solución fiable para medir caudales de líquido en diversos entornos.

¿Qué es un Sensor de Flujo de Agua?

Plantas industriales, complejos comerciales y edificios residenciales dependen de un suministro de agua constante. Para garantizar un uso eficiente y detectar anomalías, debe cuantificarse la tasa de flujo de agua. Los sensores de flujo de agua logran esto instalándose directamente en la fuente o dentro de la red de tuberías, convirtiendo la velocidad del agua en señales eléctricas medibles. El caudal se expresa típicamente en litros por hora (L/h) o metros cúbicos por hora (m³/h).

Estos sensores son lo suficientemente versátiles para manejar agua caliente, fría, tibia, limpia o incluso turbia. Están disponibles en múltiples diámetros y rangos de caudal para adaptarse a diferentes tamaños de tubería y aplicaciones.

Principio de Funcionamiento

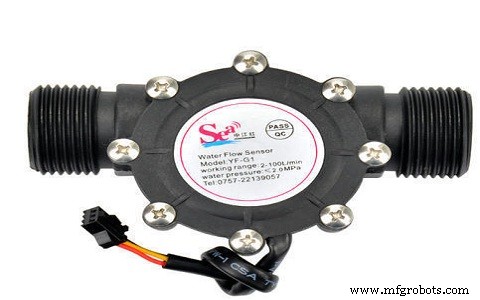

Un sensor de flujo de agua típico consiste en una válvula de plástico y un rotor giratorio. Al pasar el agua por la válvula, hace girar el rotor. Incrustado en el rotor hay un sensor de efecto Hall que detecta la rotación del rotor generando un pulso de voltaje por cada revolución. Esta frecuencia de pulso es directamente proporcional a la velocidad del flujo, permitiendo al sensor calcular el caudal con precisión.

La física subyacente es el efecto Hall, documentado por primera vez por Edwin Hall en 1879. Cuando un campo magnético intersecta un conductor que se mueve a través de él, aparece un voltaje inducido perpendicular tanto al campo como a la corriente. En el sensor, el movimiento del rotor dentro del campo magnético induce este voltaje, que el sensor Hall captura y convierte en pulsos digitales.

Estos pulsos pueden mostrarse en un LCD integrado o transmitirse a un microcontrolador (ej. Arduino) para procesamiento adicional. El sensor requiere típicamente una alimentación CC entre 5 V y 18 V, con configuración de tres hilos: rojo para alimentación, negro para tierra y amarillo para la salida de señal.

Aplicaciones de los Sensores de Flujo de Agua

Los sensores de flujo de agua se usan en cualquier escenario donde el caudal de líquido deba monitorizarse o regularse. Aplicaciones comunes incluyen:

• Contadores de agua residenciales y comerciales
• Control de procesos industriales (ej. reactores químicos, sistemas de refrigeración)
• Sistemas de riego agrícola
• Tratamiento y monitorización de aguas residuales
• Procesamiento lácteo y alimentario (medición de leche u otros fluidos)

Diferentes tecnologías de sensores se eligen según el medio y condiciones operativas:

• Sensores de rueda de paletas (rotativos): Ideales para agua limpia y caudales moderados; rentables y ampliamente disponibles.
• Medidores de desplazamiento positivo: Proporcionan mediciones precisas en tuberías no rectas o restringidas y para líquidos viscosos.
• Medidores de flujo magnéticos: Adecuados para fluidos conductivos, sucios o de alta temperatura como aguas residuales o lodos.
• Medidores de flujo ultrasónicos: No intrusivos y efectivos para tuberías de gran diámetro que transportan agua contaminada.

La salida de efecto Hall del sensor produce un pulso por cada revolución del rotor, que puede calibrarse para generar un número específico de pulsos por litro de fluido. Los pulsos se muestran luego en un LCD o se envían a un registrador de datos.

Ejemplo: Sensor de Flujo de Efecto Hall YFS201

El YFS201 es un modelo popular que genera 4–5 pulsos por litro por minuto, con un rango medible de 1–30 L/min. Funciona con 5 V a 18 V CC, cuenta con carcasa estanca y es sencillo de conectar a microcontroladores, siendo favorito tanto de aficionados como profesionales.
