Problemas Clave de Cables de Antorcha y Cómo Resolverlos

Entender sus piezas de soldadura reducirá tiempo de inactividad y desgaste global mientras aumenta productividad. Las piezas de antorcha robótica vienen en variedad de estilos y construcción. Con el tiempo, algunas han demostrado ser más efectivas y propicias para productividad y facilidad de uso. Estar actualizado y informado asegura producción óptima en su línea de soldadura. Este artículo destaca problemas de cables, liners, puntas y boquillas: cómo fallan y mejores prácticas.

Uno de los componentes más críticos de un cable de antorcha robótico bien hecho es la cubierta exterior que protege el cable.

Cubiertas Exteriores (Outer Jackets)

La cubierta exterior duradera es muy importante para proteger contra abrasión, cortes y ofrecer mayor resistencia a fallos si engancha en abrazadera o fijación en la celda.

Las cubiertas que ofrecen increíble resistencia a abrasión y corte son irradiadas con haces de electrones o compuestas con poliéster reticulado. Incluso si se dañan, el daño no se extiende porque el cable no tiene grano en una dirección. Sin embargo, estas cubiertas son menos flexibles.

Si hay corte o abrasión en cables de neopreno, se extendería fácilmente aumentando fallo del cable. Razones para evitar este material. Ventaja del neopreno: más flexible.

Fundas Protectoras (Protective Sleeves)

Una funda protectora sobre la cubierta del cable protege cable y hilos del roce contra el brazo en movimiento.

Cables con fundas corrugadas, Kevlar o cuero son importantes para proteger aún más, especialmente si su antorcha rota o dobla.

Conexiones Eléctricas

La conexión eléctrica del cable es crítica para mantener potencia consistente y fiable del cobre al cuello de antorcha y finalmente a punta de contacto e hilo.

Entender si su cable aguanta demandas de fabricación incluye asegurar que componentes eléctricos estén a la altura. Dos formas comunes: crimpado del cable al final o cono y tuerca de cono.

Conexión crimpada: produce conexión eléctrica más estable y fiable. Crimpado de almohadilla (pad crimp) da presión uniforme y conexión fuerte y consistente.

Cono y Tuerca de Cono: Antes era la forma de dar conexión eléctrica permitiendo movimiento rotacional y poder desmontar, acortar, modificar. Pero se vio que no era necesario y el crimpado resultó más beneficioso y exitoso.

Estrandado del Cable (Cable Stranding)

Buscar el estrangulado es uno de los factores más importantes para determinar calidad. Cables multi-hilo duran más y resisten torsión mejor que mono-hilo.

Cables pueden diseñarse para rotar y soportar cargas torsionales: factor crítico en configuración through-arm. Evaluar necesidad de cobre/aluminio y multi/mono-hilo.

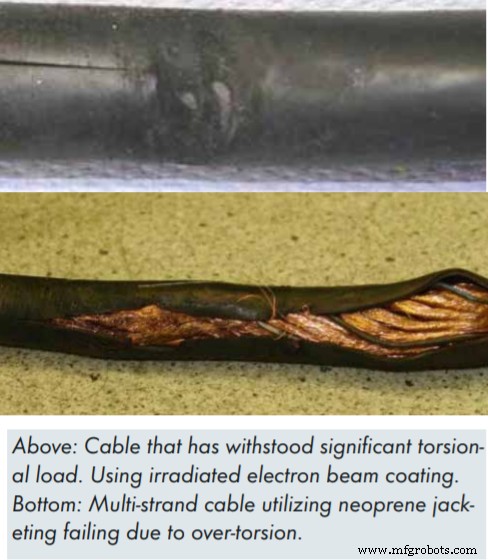

Crédito: The Definitive Guide to Robotic Welding Torches by Abicor Binzel

Una antorcha con 5 cables independientes multi-hilo trabajará menos para producir corriente fuerte con torsión y causará menos fricción al transferir a la cubierta exterior. Solución: diseño multi-hilo que dura más que cable mono-hilo sólido.

Cables through-arm fallan comúnmente por sobre-rotación en ejes 4 y 6 del robot. Mayor rotación = mayor impacto en integridad. Hilos internos se rompen y crean calor en áreas no diseñadas.

Si un cable gira consistentemente +/- 210° en operación, es cable de calidad para through-arm.

Antorchas de rotación infinita/infinita (Endless Rotation) son más mainstream: no hay preocupación por el cable porque la muñeca manipula el frontal independiente del cable. Requieren ajustes de servomotor, pero dan mayor valor a la vida del cable. Benefician especialmente: petróleo/gas, automoción, riego, tuberías, agricultura.

Problemas Comunes con Cables Over-Arm

Tiempo no programado y reparaciones costosas ocurren cuando cables no se ajustan y colocan correctamente. Importante entender longitud necesaria para que den máxima vida. Para longitud correcta: asegure que robot logre movimiento completo sin que el cable cuelgue del lateral.

• Muy largo: se engancha, roza tooling, desgaste rápido. Calor excesivo y fuerza torsional por movimiento violento → fallo.
• Muy corto: limita rotación ejes 4 y 6 → problemas acceso, más estrés, fallo prematuro.

Además de longitud, importante ver colocación y soporte de unidad alimentación de hilo. Puede colocarse en ubicaciones/ángulos específicos para crear eficiencias. El soporte ayuda a mantener arco estable en lugar de colgar comprometiendo integridad y alimentación.

Beneficios de Cables Through-Arm

Menor margen de error en longitud: elegir la correcta es el paso más crítico. Mantener diferencia entre cuerpo antorcha e interfaz alimentación ≤5 mm.

Cómo Fallan los Cables

• Abrasión: Cable roza contra pieza repetidamente en mismo ciclo.
• Corte: Contacto repetido con borde afilado.
• Enganche: Si mal instalado, cable se engancha en fijación/parte y detiene producción.

En resumen: asegure cubierta exterior adecuada; funda corrugada protectora; conexión crimpada o cónica fuerte; mono o multi-hilo; longitud correcta; configuración +/- correcta; unidad alimentación bien colocada.
