Revisión de la tecnología de mecanizado de precisión de julio de 2022:Vista previa de los centros de mecanizado IMTS

Todos los meses, organizamos una Muestra de tecnología, destacando parte de la información del producto que PM recibido de las empresas proveedoras. Para julio, nos enfocamos en algunos centros de mecanizado que se destacarán en IMTS 2022.

PM's La exhibición de centros de mecanizado de julio incluye un VMC de alta velocidad que ofrece mecanizado y superficie intuitivos; un VMC diseñado para la flexibilidad; un sistema diseñado para un rendimiento y velocidad precisos, controlando los movimientos del husillo con curvas lineales; y más como se describe a continuación.

Para conocer los últimos productos nuevos en el amplio espectro de mecanizado de precisión, consulte los nuevos productos de Production Machining en línea.

Si desea obtener más información sobre las últimas noticias, la tecnología de productos y las mejores prácticas operativas en la industria del mecanizado de precisión, considere suscribirse a Production Machining's revista impresa mensual gratuita.

Lea la revisión tecnológica de junio de PM.

Haga clic en cada enlace a continuación para leer la publicación completa del producto:

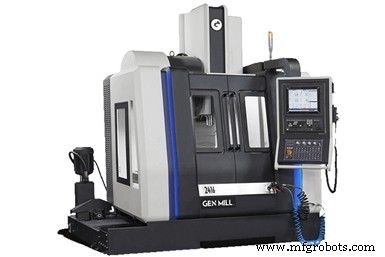

VMC de alta velocidad ofrece mecanizado intuitivo y superficies

Crédito de la foto:Expand Machinery

El Genmill VFM-2416 de cinco ejes (4+1) de Expand Machinery es un sistema de mecanizado de alta velocidad con 2.700 bloques anticipados para tolerancias de piezas precisas, que es el más alto de la industria, dice la compañía. Además de un control más rápido, los fabricantes también pueden beneficiarse de un mecanizado de superficies 3D más intuitivo y mejores acabados. Ofrece los beneficios de una máquina completa de cinco ejes con configuraciones reducidas, herramientas más cortas, calidad mejorada, rendimientos más rápidos y la capacidad de mecanizar piezas de trabajo más complejas. También cuenta con una mesa giratoria inclinable de leva de rodillos de juego cero de 100 mm con movimiento giratorio de 360 ​​grados y un ángulo de giro de -20 grados a +120 grados.

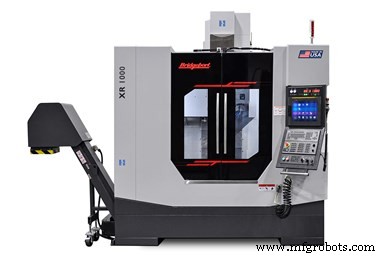

Centro de mecanizado vertical diseñado para la flexibilidad

Crédito de la foto:Hardinge

Se dice que el VMC Bridgeport XR1000 de Hardinge es muy adecuado para mecanizar todo, desde piezas de trabajo simples y moldes/troqueles de calidad hasta piezas prismáticas complejas. Cuenta con el último sistema de control FANUC Plus con una pantalla táctil de 15" de alta resolución y cuenta con la interfaz hombre-máquina inteligente (iHMI) que está diseñada para aumentar la facilidad de uso, mejorar la eficiencia operativa y brindar más control al taller. Algunas de las características estándar de Bridgeport XR1000 incluyen husillo de transmisión directa 12K Air Oil, Big Plus CAT 40, velocidad de husillo de 12,000 rpm, husillos cónicos CT40 o BT40, husillo cónico frontal Big-Plus, una barra de tracción de alta retención, roscado rígido y compensación térmica.

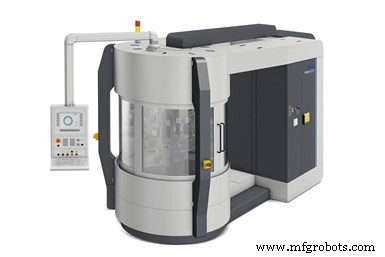

Mikron Multistar CX-24 ofrece un mecanizado versátil para piezas pequeñas

Crédito de la foto:Mikron

Mikron dice que su Multistar es un sistema de mecanizado versátil para piezas pequeñas de precisión y la máquina de transferencia es bien conocida por su amplia gama de aplicaciones. Se dice que funciona bien para piezas de sistemas de inyección y quemadores de gas, conectores eléctricos, comunicaciones y audio/video, así como componentes e implantes médicos. Multistar mecaniza piezas de materiales como acero, metales no ferrosos o aluminio, en el rango de diámetro de 0,4 a 35 mm con longitudes máximas de hasta 65 mm. La máquina transfer rotativa de alta precisión tiene 24 estaciones. También hay versiones CNC completas o accionadas mecánicamente. Se dice que todos ofrecen repetibilidad y fabricación de alta precisión.

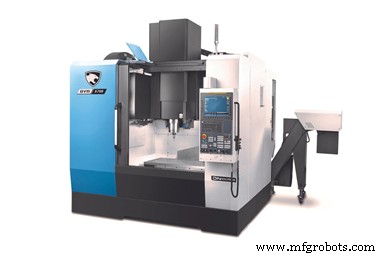

El VMC de tipo puente está diseñado para brindar precisión y rendimiento de corte

Crédito de la foto:DN Solutions

El BVM 5700 de DN Solutions (antes Doosan Machine Tools) es el miembro más reciente de su familia de centros de mecanizado vertical (VMC). La compañía dice que la BVM 5700 es una máquina enorme, que pesa 17,000 libras con una estructura construida para el rendimiento y la precisión de corte. Con su construcción tipo puente y su mesa móvil en una sola dirección, la empresa dice que permite a los clientes manipular piezas más pesadas y cortar con mayor rigidez. Según los informes, su diseño y su gran masa también brindan excelentes características de amortiguación que ofrecen acabados superficiales de mecanizado 3D de alta calidad donde se exige un acabado superficial de precisión. Se dice que el BVM 5700 brilla en entornos de prototipos de producción.

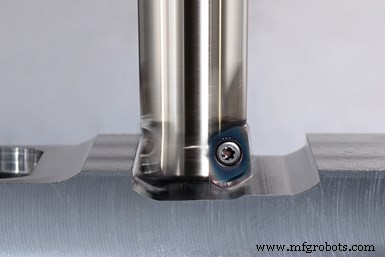

Adición de alto avance a la serie de fresado

Crédito de la foto:Kyocera Precision Tools

Kyocera Precision Tools amplía su línea de fresado indexable de alto avance con el MFH-MAX para proporcionar rendimiento de eliminación de virutas en varias aplicaciones, incluidas piezas de automóviles, materiales difíciles de cortar y mecanizado de moldes. Con la capacidad de asumir profundidades de corte más profundas, el MFH-MAX fue diseñado para ahorrar tiempo al ponerse a trabajar y reducir la cantidad de pasadas necesarias para mecanizar una pieza de trabajo.

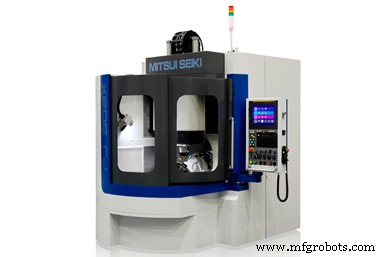

El centro de mecanizado de cinco ejes admite piezas de trabajo pequeñas

Crédito de la foto:Mitsui Seiki

Se dice que el centro de mecanizado de cinco ejes PJ 303X de Mitsui Seiki proporciona la máxima precisión y versatilidad en el procesamiento de piezas de trabajo de hasta 230 mm de alto y 280 mm de diámetro (9" x 11") y 20 kg (44 lbs.) de peso. Las aplicaciones típicas cubren una amplia gama de piezas críticas, como moldes de lentes, productos médicos, electrodos EDM y componentes de celdas de combustible. El PJ303X está diseñado para mecanizar con precisión piezas más pequeñas en lugar de componentes grandes y críticos. Sus recorridos en los ejes X, Y y Z son de 300 mm, 325 mm y 200 mm (11,8", 12,8", 7,9") respectivamente.
