Macro G65 para Mecanizado Preciso de Elipse Interna

Enviado por: Machinist

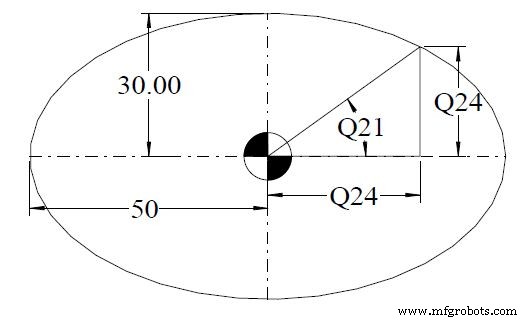

Dibujo/Imagen

Macro G65 para Mecanizado Preciso de Elipse Interna

Programa CNC

T1 M6
G0 G90 G40 G21 G17 G94 G80 G54 X0 Y0 S? M3
G43 Z5 H?
G1 Z-? F?
#20 = 2 ; Cálculo incremento grado
#21 = 0 ; Ángulo inicio
#22 = 30 ; Radio eje Y
#23 = 50 ; Radio eje X
G41 X#23 D? ; Compensación lado derecho bolsillo interno
N10 #21 = [#21 + #20] ; Conteo angular
#24 = SIN[#21] ; Cálculo incremental eje Y
#25 = COS[#21] ; Cálculo incremental eje X
#24 = [#24*#22] ; Cálculo Y absoluto
#25 = [#25*#23] ; Cálculo X absoluto
X#25 Y#24 ; Movimiento en ejes X e Y
IF [#21 LT 360] GOTO 10 ; Reiniciar si menos 360°
IF [#21 GT 360] GOTO 20 ; Si ángulo final > 360 recalcular
IF [#21 EQ 360] GOTO 30 ; Finalizar si ángulo total = 360°
N20 #21 = 360 GOTO 10
N30 G40 X0 G0 G90 Z100 M30
