Programación Wire EDM: Guía Completa CNC para Mecanizados por Electroerosión

Ejemplo completo de programación CNC para operadores de máquinas Wire EDM (Electroerosión por Hilo).

Introducción al Corte por Hilo (Wire EDM)

El corte por hilo (Wire EDM), también conocido como electroerosión por hilo, es un proceso que usa un hilo delgado energizado eléctricamente para cortar metal. Utiliza descargas de chispa rápidas, controladas y repetitivas desde el hilo a la pieza, erosionando el metal. La pieza debe ser eléctricamente conductiva.

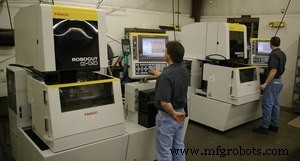

Máquina Wire EDM

El corte Wire EDM proporciona alta precisión dimensional para ajustes ajustados. El proceso puede crear esquinas interiores agudas (radio mínimo = radio hilo + gap).

Ejemplo de Programación Wire EDM

Ejemplo Programación Wire EDM

G92 X0. Y0.       (Asignar cero programa)
G01 Y1.25         (P1 - Lineal)
G02 X.5 I.25 J0.  (P2 - Arco CW, centro I.25 J0)
G01 Y.75          (P3 - Lineal)
G03 X1. I.25 J0.  (P4 - Arco CCW, centro I.25 J0)
G01 Y1.25         (P5 - Lineal)
G02 X1.5 I.25 J0. (P6 - Arco CW, centro I.25 J0)
G01 Y0.           (P7 - Lineal)
X0.               (P8 - Lineal a origen)
M02               (Fin programa)

Comando G92: Asigna cero de programa. Incluye distancias y direcciones desde el cero de programa al punto de inicio del hilo en el comando G92.

Particularidades Wire EDM

• No hay compensación de radio de herramienta (G41/G42) en el sentido tradicional; el offset lo gestiona la máquina según diámetro hilo + gap (spark gap).
• Generadores de pulsos específicos (tecnología de pulsos, flushing, tensión, corriente).
• Ejes U/V (guías superior/inferior) para corte cónico (taper).
• Estrategias de entrada/salida (lead-in/out) críticas para evitar marcas.
• Gestión de hilo: tensión, velocidad avance hilo, recogida.

Los controles comunes en Wire EDM: Fanuc (Series 0i/31i/32i Wire EDM), Mitsubishi, Sodick, AgieCharmilles, Makino, ONA.
