Conceptos de interpolación circular y programación, parte 3 (uso de I J K)

Tercera parte de los artículos de varias series "Programación y conceptos de interpolación circular".
Esta parte explica brevemente cómo los maquinistas cnc pueden calcular y programar interpolación circular G02 G03 con el uso de I J y K .

Lea otras partes de este artículo

• Conceptos de interpolación circular y programación, parte 1 (Conceptos)
• Conceptos de interpolación circular y programación, parte 2 (Uso de R)
• Conceptos de interpolación circular y programación, parte 3 (Uso de I J K)
• Conceptos de interpolación circular y programación, parte 4 (R desconocido)
• Conceptos de interpolación circular y programación, parte 5 (Ejemplos)
• Conceptos de interpolación circular y programación, parte 6 (usos y ejercicios)

Interpolación circular G02 G03 I, J, K Conceptos y programación

El eje del arco debe ser paralelo al eje X, Y o Z del sistema de coordenadas de la máquina. El eje o el plano perpendicular al eje se selecciona con G17 (eje Z, plano XY), G18 (eje Y, plano XZ) o G19 (eje X, plano YZ). I, J y K son las compensaciones desde la ubicación actual. Al mismo tiempo, solo se usarán dos de I, J y K. Esto dependerá del plano de arco que se haya seleccionado

• G17:use I y J
• G18:use I y K
• G19:usa J y K

Los argumentos I, J y K especifican la DISTANCIA desde el PUNTO DE INICIO DEL ARCO hasta el PUNTO CENTRAL del arco. Tenga en cuenta que el punto de inicio del arco NO SE DA EN un comando G02 o G03. El punto de inicio está determinado por la ubicación del cortador cuando se implementa el comando. Además, el punto central nunca se proporciona explícitamente en el comando. I, J y K son DISTANCIAS. Si la geometría del círculo es imposible (dentro de .0001), generalmente se genera un error.

La siguiente figura muestra los cuatro cuadrantes del círculo y el cálculo de I, J desde el punto de inicio hasta el punto final. El radio del círculo es de 50 mm.

Quad I de 0⁰ a 90⁰ – Conceptos de interpolación circular Cuádruple I desde 0 ⁰ a 90 ⁰ Punto de inicio X50 Y0 Punto final X0 Y50 I -50 J 0 G03 X0 Y50 I-50 J0

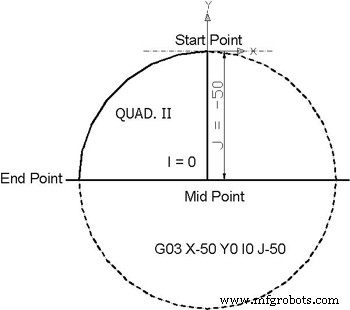

Quad II de 90⁰ a 180⁰ – Conceptos de interpolación circular Quad II de 90 ⁰ a 180 ⁰ Punto de inicio X0 Y50 Punto final X-50 Y0 I 0 J -50 G03 X-50 Y0 I0 J-50

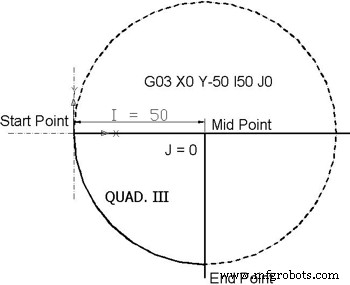

Quad III de 180⁰ a 270⁰ – Conceptos de interpolación circular Quad III de 180 ⁰ a 270 ⁰ Punto de inicio X-50 Y0 Punto final X0 Y-50 I 50 J 0 G03 X0 Y-50 I50 J0

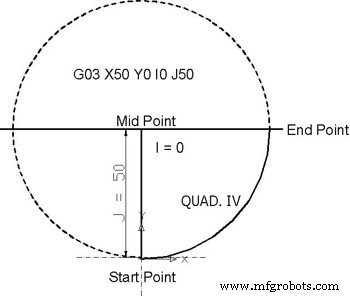

Quad IV de 270⁰ a 0⁰ – Conceptos de interpolación circular Quad IV de 270 ⁰ a 0 ⁰ Punto de inicio X0 Y-50 Punto final X50 Y0 I 0 J 50 G03 X50 Y0 I0 J50
