Referencia de alarmas Siemens Sinumerik 840D – Guía experta de diagnóstico

Lista de alarmas Siemens Sinumerik 840D (840D/840Di/810D y controles similares), para maquinistas CNC y personal de mantenimiento que trabajan en máquinas CNC con controles Sinumerik.

Lista de alarmas Sinumerik 840D

Debido a la extensión de la lista de alarmas (más de 1500 códigos), se presenta una selección representativa de las categorías principales. Para la lista completa, consulte la documentación oficial de Siemens.

Errores del sistema

• 1000 Error del sistema %1
• 1001 Error del sistema %1
• 1002 Error del sistema %1
• 1003 Puntero de alarma para esta alarma auto-limpiable %1 es cero
• 1004 Reacción de alarma a alarma NCK configurada incorrectamente
• 1005 Error de sistema operativo %1 parámetro %2 %3 %4

Errores de canal

• 1010 Canal %1 error del sistema %2 acción %3
• 1011 Canal %1 %3 %4 error del sistema %2
• 1012 Canal %1 error del sistema %2 %3 %4
• 1013 Canal %1 error del sistema %2
• 1014 Canal %1 error del sistema %2
• 1015 Canal %1 eje %2 error del sistema %3
• 1016 Canal %1 eje %2 error del sistema %3
• 1017 Canal %1 eje %2 error del sistema %3
• 1018 Error aritmético punto flotante en canal %1 tarea %2 estación %3 estado FPU %4 %4
• 1019 Error aritmético punto flotante en dirección %3 en canal %1 tarea %2 estado FPU %4

Errores de hardware y configuración

• 1100 Firmware no válido
• 1160 Fallo de aserción en %1: %2
• 2000 Monitor de signo de vida PLC
• 2001 PLC no ha iniciado
• 2100 Umbral de advertencia batería NCK alcanzado
• 2101 Alarma batería NCK
• 2102 Alarma batería NCK
• 2110 Alarma temperatura NCK
• 2120 Alarma ventilador NCK
• 2130 Subvoltaje encoder 5V/24V o conversor D/A 15V
• 2140 La posición real del interruptor de servicio fuerza borrado SRAM en próximo Power On (reset general activo)

Parada de emergencia y límites

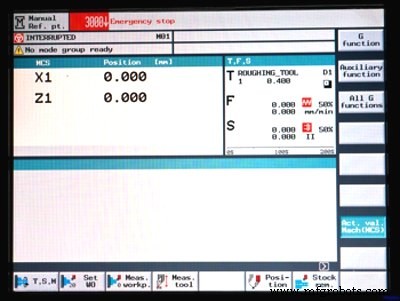

• 3000 Parada de emergencia
• 3001 Parada de emergencia interna
• 10620 Canal %1 bloque %3 eje %2 en interruptor de límite software %4
• 10621 Canal %1 eje %2 apoyado en interruptor de límite software %3
• 10630 Canal %1 bloque %2 eje %3 en límite de área de trabajo %4
• 10631 Canal %1 eje %2 apoyado en límite de área de trabajo %3

Errores de datos de máquina (Machine Data)

• 4000 Canal %1 dato de máquina %2[%3] tiene hueco en asignación de ejes
• 4001 Canal %1 eje %2 definido para más de un canal via dato de máquina %3
• 4002 Canal %1 dato de máquina %2[%3] asigna eje no definido en canal
• 4010 Identificador inválido usado en dato de máquina %1[%2]
• 4060 Datos de máquina estándar cargados
• 4062 Datos de respaldo cargados
• 4065 Memoria buffer restaurada desde medio de respaldo (pérdida potencial de datos!)

Errores de programa y sintaxis

• 12000 Canal %1 bloque %2 dirección %3 programada repetidamente
• 12010 Canal %1 bloque %2 tipo de dirección %3 programado demasiadas veces
• 12020 Canal %1 bloque %2 modificación de dirección ilegal
• 12030 Canal %1 bloque %2 parámetro o tipo de dato inválido en %3
• 12060 Canal %1 bloque %2 mismo grupo G programado repetidamente
• 12070 Canal %1 bloque %2 demasiadas funciones G de sintaxis
• 12080 Canal %1 bloque %2 error de sintaxis en texto %3
• 12100 Canal %1 bloque %2 número de pasadas %3 no permisible
• 12110 Canal %1 bloque %2 sintaxis de bloque no interpretable
• 12470 Canal %1 bloque %2 función G %3 desconocida
• 12475 Canal %1 bloque %2 número de función G inválido %3 programado

Errores de compensación de radio de herramienta

• 10750 Canal %1 bloque %2 compensación radio herramienta activada sin número de herramienta
• 10751 Canal %1 bloque %2 peligro de colisión por compensación radio herramienta
• 10752 Canal %1 bloque %2 desbordamiento buffer local con compensación radio herramienta
• 10753 Canal %1 bloque %2 selección compensación radio solo posible en bloque lineal
• 10754 Canal %1 bloque %2 deselección compensación radio solo posible en bloque lineal

Errores de transformación y orientación

• 14100 Canal %1 bloque %2 transformación de orientación no disponible
• 14101 Canal %1 bloque %2 transformación de orientación no activa
• 14140 Canal %1 bloque %2 programación de posición sin transformación no permitida
• 14144 Canal %1 bloque %2 movimiento PTP no permitido
• 14150 Canal %1 bloque %2 número de portaherramientas ilegal programado o declarado (MD)

Páginas: 1 2 3
