Guía de alarmas y mensajes de error Centroid CNC para controles T-Series/M-Series

Alarmas y mensajes de error completos de Centroid CNC para maquinistas que trabajan en fresadora/torno CNC con control Centroid (serie T/serie M).

Alarmas y mensajes de error Centroid CNC

Errores y mensajes de inicio de software CNC

• 102 Error inicializando CPU… no puede continuar.
• 103 Error enviando configuración
• 104 Error enviando configuración PID
• 105 Error lectura archivo mpu.plc… no puede continuar
• 106 El reloj de la PC parece incorrecto.
• 199 CNC iniciado

Mensajes emitidos al salir del software CNC

• 201 Saliendo de CNC debido a error conocido
• 202 Saliendo de CNC debido a error matemático
• 204 Saliendo de CNC… Salida normal
• 222 Ejecución de autotune

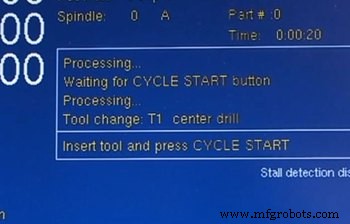

Mensajes y avisos en la ventana de estado del operador – Mensajes de estado

• 301 Detenido
• 302 Moviendo…
• 303 Pausado…
• 304 MDI…
• 305 Procesando…
• 306 Trabajo finalizado
• 307 Aborto operador: trabajo cancelado
• 308 Esperando entrada #NN
• 309 Esperando botón INICIO DE CICLO
• 310 Esperando salida #NN
• 311 Esperando memoria #NN
• 312 Esperando operación PLC (Mnn)
• 313 Esperando tiempo de pausa
• 314 Esperando sistema #NN
• 315 Buscando…
• 317 Esperando cambio automático de herramienta
• 318 Aborto operador: palpado cancelado
• 319 Ciclo de palpado cancelado
• 320 Sonda atascada
• 322 Parada: palpado cancelado
• 323 Parada: trabajo cancelado
• 324 Límite: palpado cancelado
• 325 Límite: trabajo cancelado
• 326 Fallo: palpado cancelado
• 327 Fallo: trabajo cancelado
• 328 Error comp. herramienta: trabajo cancelado
• 329 Parámetro inválido: trabajo cancelado
• 330 Error ciclo enlatado: trabajo cancelado
• 331 Error roscado: trabajo cancelado
• 332 Búsqueda fallida
• 334 Localizando posición para reanudar trabajo…
• 335 Parada de emergencia liberada
• 336 Digitalización cancelada
• 337 Digitalización completada
• 338 Trabajo cancelado
• 339 Jogging…
• 340 Límite (#__) borrado
• 341 Ciclo de palpado finalizado
• 342 Esperando parada de movimiento
• 343 Esperando reinicio de razón de parada
• 344 Avance modificado debido a husillo
• 345 Esperando husillo a velocidad
• 346 Esperando dirección de husillo

Paradas anómalas (fallos)

Las paradas anómalas se detectan en el siguiente orden: PLC, accionamiento servo, accionamiento husillo, lubricación, ESTOP. Esto significa que si tanto el accionamiento servo como el del husillo han fallado, aparecería el mensaje de fallo del servo.

• 401 Fallo PLC detectado
• 404 Fallo accionamiento husillo detectado
• 405 Nivel de lubricante bajo
• 406 Parada de emergencia detectada
• 407 límite (#1) disparado
• 408 Tiempo de acción programada expirado
• 409 _ eje retraso (lag)
• 410 _ eje error de posición
• 411 _ eje potencia total sin movimiento
• 412 _ eje error diferencial de encoder
• 417 Fin anómalo de trabajo
• 418 Línea o bloque de búsqueda no encontrado
• 419 Línea de búsqueda en subprograma incrustado
• 420 _ eje motor sobrecalentado
• 421 Motor(es) demasiado calientes: trabajo cancelado
• 422 Verificar cable panel jog
• 428 Verificar cable MPG
• 434 _ ralentí demasiado alto: Liberando potencia
• 435 _ eje desbocado: Verificar cableado motor
• 436 Apagado accionamiento servo
• 437 Potencia servo removida
• 438 Error de posición husillo esclavo
• 439 _ eje error salida datos accionamiento servo
• 441 _ eje sobrevoltaje
• 442 _ eje subvoltaje
• 443 _ eje encoder de conmutación defectuoso
• 444 _ eje sobretemperatura detectada
• 445 _ eje sobrecorriente detectada
• 446 _ eje fallo entrada datos accionamiento servo
• 447 _ eje (#) pulso de índice defectuoso detectado
• 449 Movimiento manual detectado en área restringida
• 450 Freno de voltaje aplicado
• 451 Freno de corriente aplicado
• 452 Error recepción datos PC
• 453 Error recepción datos CPU
• 453 Jogging mientras sonda detectada
• 454 error diferencial encoder escala eje
• 455 error cuadratura encoder eje
• 456 error cuadratura encoder escala eje
• 457 No se puede encontrar home
• 461 Eje husillo no configurado
• 462 Eje rotativo triangular fuera de rango
• 487 Parámetros de mesa inclinada inválidos

Errores de sintaxis CNC

• 501 Carácter inválido en línea NNNNN
• 502 G-Code inválido en línea NNNNN
• 503 Función M inválida en línea NNNNN
• 504 Parámetro inválido en línea NNNNN
• 505 Valor inválido en línea NNNNN
• 506 Solo 1 M-Code por línea
• 507 Falta comilla de cierre
• 508 Anidamiento de macro demasiado profundo
• 509 Opción no disponible
• 510 Demasiados argumentos de macro
• 511 Falta parámetro
• 513 Se esperaba “=”
• 514 Expresión vacía
• 515 Error de sintaxis en expresión
• 516 Paréntesis sin coincidir (corchete)
• 517 Desbordamiento de pila de evaluación
• 518 Variable no definida
• 519 Demasiadas variables
• 520 Nombre de variable inválido
• 521 División por cero
• 522 Error de dominio
• 523 Valor inválido en asignación
• 524 Variable es de solo lectura
• 526 M22x Falta variable inicial
• 527 M22x error análisis variable inicial
• 528 M22x variable string no permitida
• 529 M22x variable inválida
• 530 M224 variable inválida
• 531 M22x falta comilla inicial
• 532 M22x falta comilla final
• 533 M22x comilla incrustada no permitida
• 534 M22x límite de caracteres excedido
• 535 M22x cadena de formato inválida
• 536 M22x falta especificador de formato
• 537 M22x Falta argumento
• 538 M22x error análisis argumento
• 539 M22x incompatibilidad tipo variable
• 540 M22x variable no se puede leer
• 542 M22x límite de caracteres excedido
• 543 Falta parámetro L
• 544 Demasiados ejes
• 545 Valor fuera de rango
• 547 Movimiento por cuentas no permitido
• 548 String demasiado largo
• 549 Línea demasiado larga

Errores de compensación de herramienta

• 601 Error: no hay compensación en MDI
• 603 Arco como primer movimiento sin comp. en línea NNNNN
• 605 Ciclo enlatado no permitido en línea NNNNN
• 606 G53 no permitido en línea NNNNN
• 607 Establecer home no permitido en línea NNNNN
• 608 Movimiento a punto de ref. no permitido en línea NNNNN

Errores de configuración de parámetros

• 701 Error G10: sin valor R en línea NNNNN
• 702 Error G10: D inválido en línea NNNNN
• 703 Error G10: H inválido en línea NNNNN
• 704 Error G10: P inválido en línea NNNNN
• 705 Error G10: Sin D, H, o P en línea NNNNN

Errores de ciclos enlatados

• 801 Error: Sin punto R en línea NNNNN
• 802 Error: Q = 0 en línea NNNNN
• 803 Error: Sin punto Z en línea NNNNN
• 804 Error: Ggg inválido en línea NNNNN (gg = 76, 86, 87, 88)
• 805 Error: Sin valor Q en línea NNNNN
• 806 Error: Sin valor P en línea NNNNN
• 807 Error: No se puede ejecutar G__ cuando eje B está rotado

Errores varios

• 901 Punto de ref. inválido en línea NNNNN
• 902 Sin G28 o G30 previo en línea NNNNN
• 903 Advertencia: Sin coordenadas para G50 en línea NNNNN
• 905 Advertencia: Arco de radio 0 en línea NNNNN
• 906 Advertencia: Arco desconocido en línea NNNNN
• 907 _ eje recorrido excedido en línea NNNNN
• 909 Programa demasiado largo: trabajo cancelado
• 910 Sin subrutinas en MDI
• 911 Recursión ilegal
• 913 No se pudo abrir archivo filename.ext
• 915 Reintento ventana DSP sN fN rN
• 916 Contacto de sonda inesperado
• 917 Tabla de búsqueda de inclinación inválida
• 918 Sonda no puede detectar superficie
• 919 Ventana DSP falló máximos reintentos
• 920 No se puede eliminar obstáculo
• 922 Sin memoria
• 924 Error lectura archivo
• 925 Error lectura archivo de trabajo
• 926 Fallo al localizar posición de continuación de trabajo
• 927 Demasiadas llamadas a subprograma
• 928 Error cargando archivo configuración Log… Usando valores por defecto
• 929 Nivel de Log establecido a __
• 930 Archivo configuración Log no encontrado… Creando nueva configuración
• 932 Error durante verificación de herramienta
• 933 Archivo Log inicializado
• 934 Advertencia: Precisión excesiva truncada
• 935 _ eje (#) escala deshabilitada
• 936 _ eje (#) escala habilitada
• 944 MPU solicitó reenvío
• 945 PC solicitó reenvío
• 946 PC reenviando
• 947 PC recibió datos fuera de orden
• 948 Error paquete PC
• 949 Mapa de accionamientos no coincide con hardware

Errores de escalado/espejo

• 1001 Parámetro de escalado inválido en línea NNNNN
• 1002 Centro de escalado inválido en línea NNNNN
• 1003 G-Code no permitido cuando escalado activo en línea NNNNN
• 1004 Desactivar escalado antes de reescalar
• 1005 No se pueden escalar arcos con diferentes factores de escala
