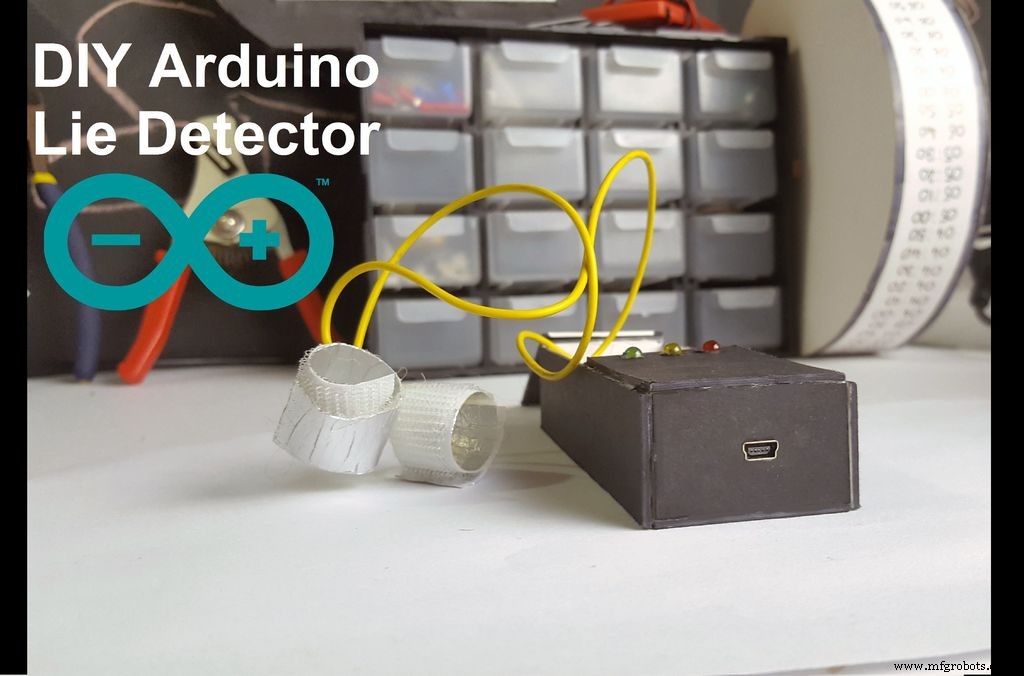

Detector de mentiras Arduino

Acerca de este proyecto

Hola a todos, hoy quiero mostrarles cómo hacer un detector de mentiras controlado por Arduino para ver cuando tus amigos te están mintiendo:D o para medir las diferentes respuestas que tus cuerpos atraviesan dependiendo de la situación en la que te encuentres o de las emociones que te encuentres. sentimiento y lo mejor de todo es que podemos ver todas estas cosas suceder en tiempo real en un gráfico Arduino.

Paso 1:cómo funciona

¡Nuestra piel es increíble! Nos proporciona un medio para experimentar el sentido del tacto, mantiene alejadas las infecciones y mantiene las entrañas adentro, pero apuesto a que no sabías que nuestra piel cambia de conductividad dependiendo de muchas cosas diferentes, ¡una de ellas es nuestro estado de ánimo! Se llama actividad electrodérmica (EDA) y hay una página de Wikipedia realmente interesante que puedes leer aquí. Lo básico es que nuestra piel cambia su conductividad dependiendo de cómo nos sintamos.

Comenzamos conectando nuestro Arduino al sujeto y luego conectamos el Arduino a una computadora con el software de gráficos (lo explicaré en detalle más adelante)

Tenemos que empezar haciéndole al sujeto algunas preguntas fáciles que sabemos que responderán con sinceridad, como "cómo te llamas" y "dónde vives" para obtener una línea de base y, a partir de ahí, podemos empezar a hacer preguntas sobre las que pueden mentir, si si lo hacen, probablemente se sentirían nerviosos y luego podemos leer el cambio en la línea de base que se estableció antes si mienten:D

Paso 2:Lista de piezas

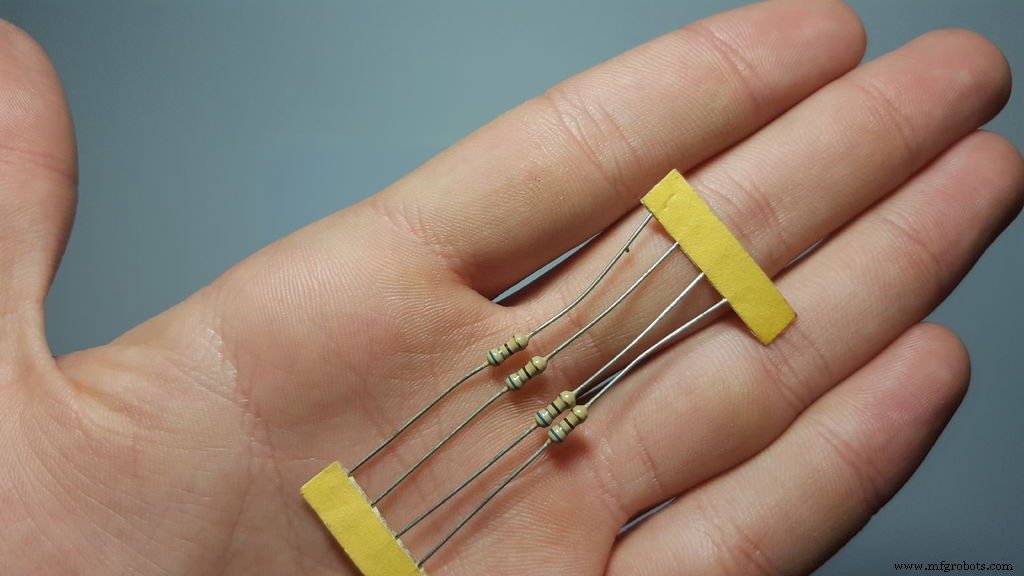

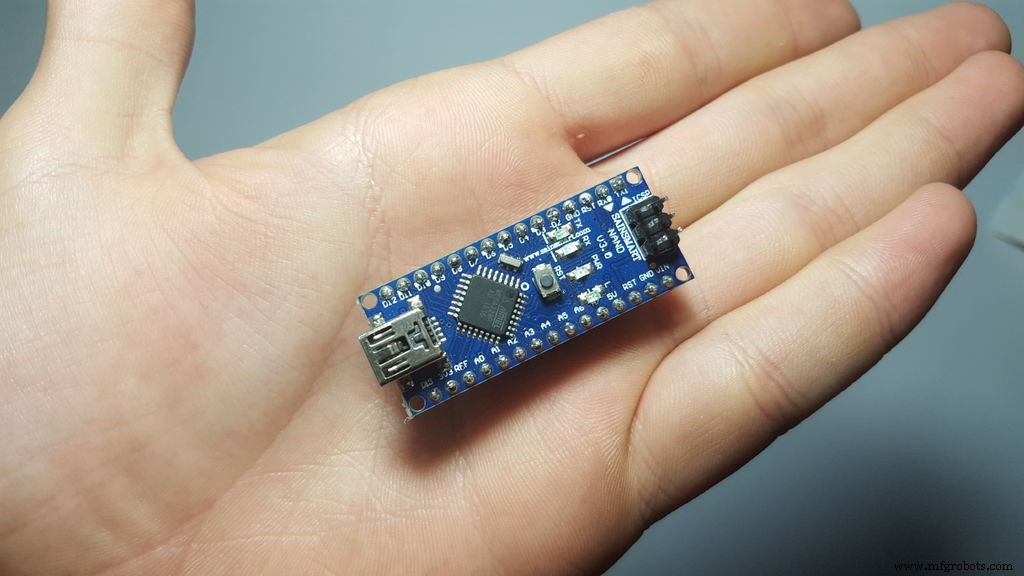

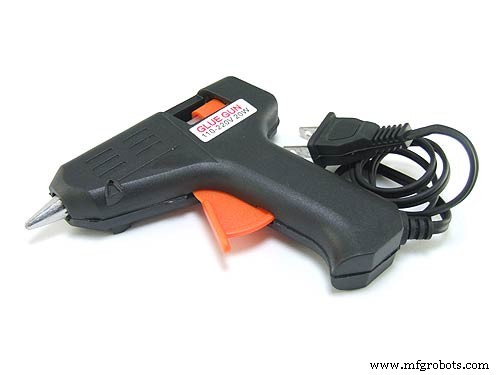

Necesitamos, Aruino Nano, algunos leds, velcro, resistencias 2K y algunas herramientas básicas como cartón, papel de aluminio, pegamento caliente, soldador y navaja.

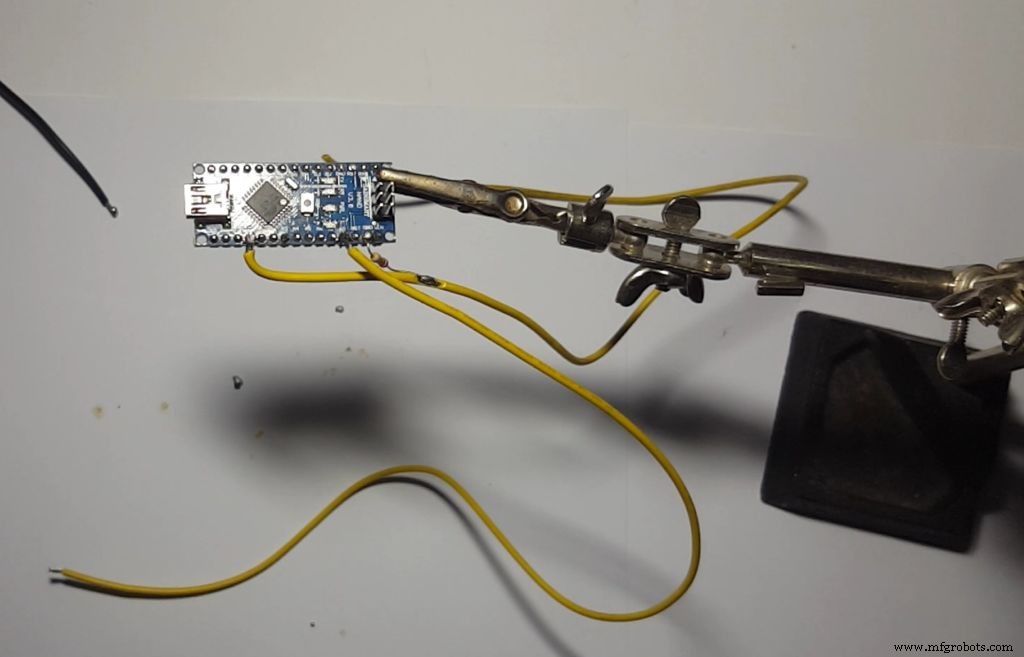

Paso 3:cableado

El cableado para esto es bastante fácil, comenzaremos conectándolos en este orden:

• Conecte un trozo largo de cable al pin analógico 0 de Arduino

• Conecte la resistencia de 2k a tierra y el pin 0 analógico extendido

• Conecte un trozo largo de cable al pin Arduino de 5 voltios

• Conecte el ánodo (pata larga) del led verde al pin 2 y el cátodo (pata corta) a tierra

• Conecte el ánodo del led naranja al pin 3 y el cátodo a tierra

• Conecte el ánodo del led rojo al pin 4 y el cátodo a tierra

Ese es todo el cableado para Arduino, ahora necesitamos una forma de mantener los cables del sensor en nuestros dedos, cubriremos esto más adelante.

Paso 4:software y código

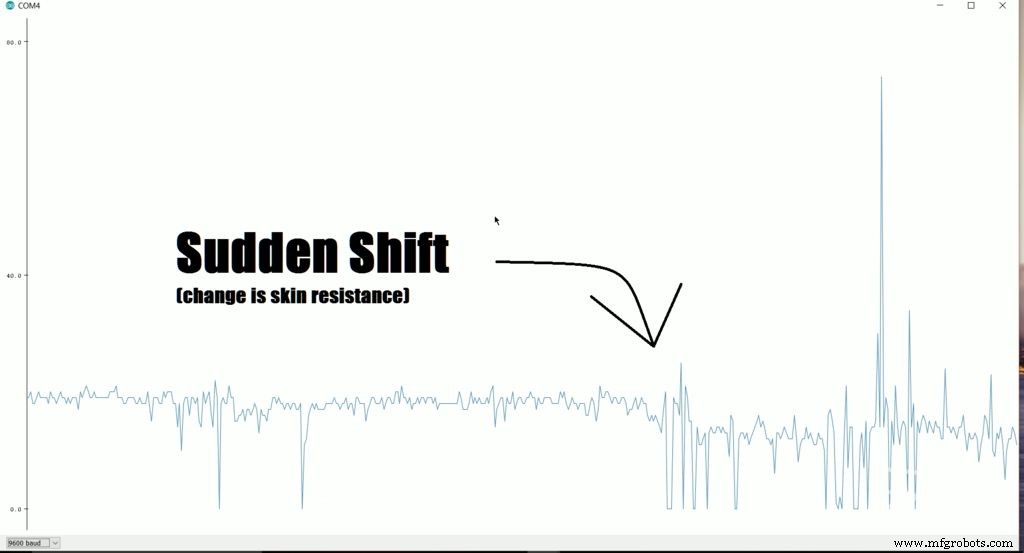

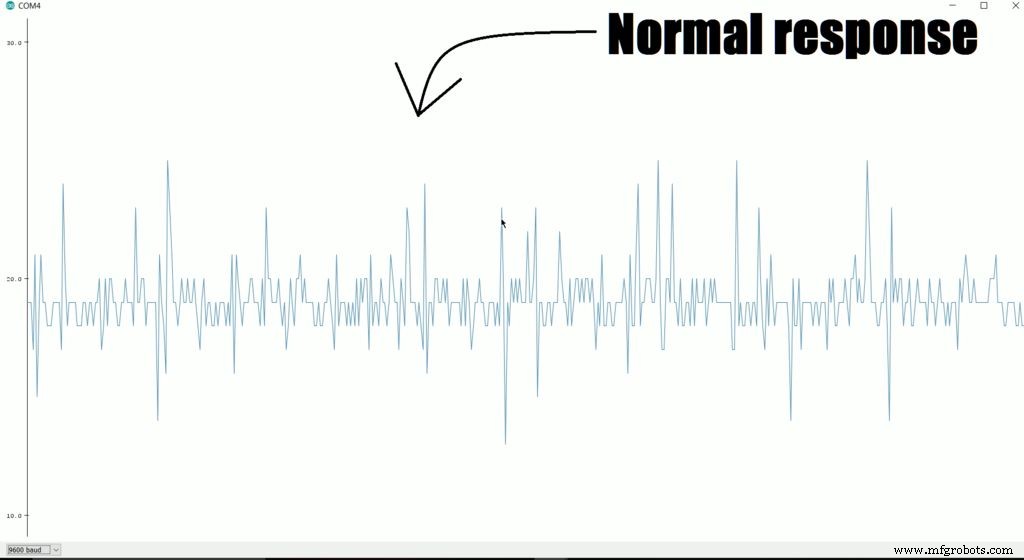

La pieza principal de software que usaremos es la versión más reciente del IDE de Arduino. La nueva actualización trae una nueva forma de ver los datos que se reciben del Arduino, en lugar de estar en forma de texto desde el monitor en serie, ahora se puede mostrar en un gráfico en tiempo real que nos ayudará a identificar cuándo los datos cambian su patrón ( cuando alguien miente)

Para abrir el trazador, abra Arduino y navegue hasta el menú de herramientas y debería verlo justo debajo del monitor en serie.

Ahora, el código para el microcontrolador está en la sección de códigos a continuación. cópielo y cárguelo en su tablero.

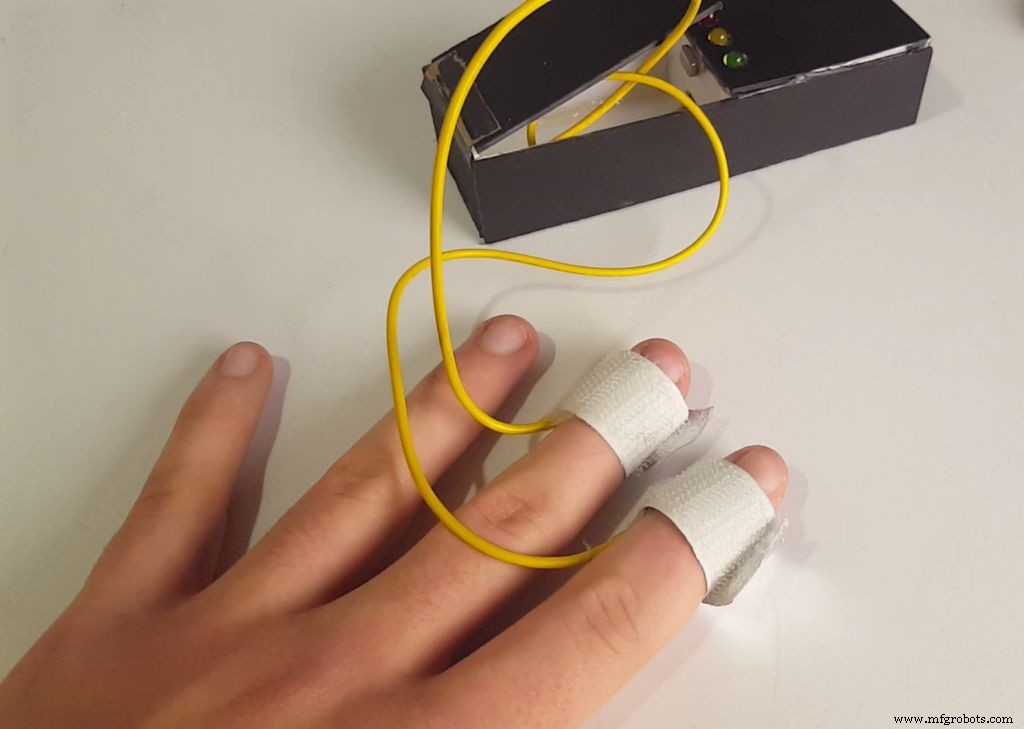

Paso 5:hacer los clips para los dedos

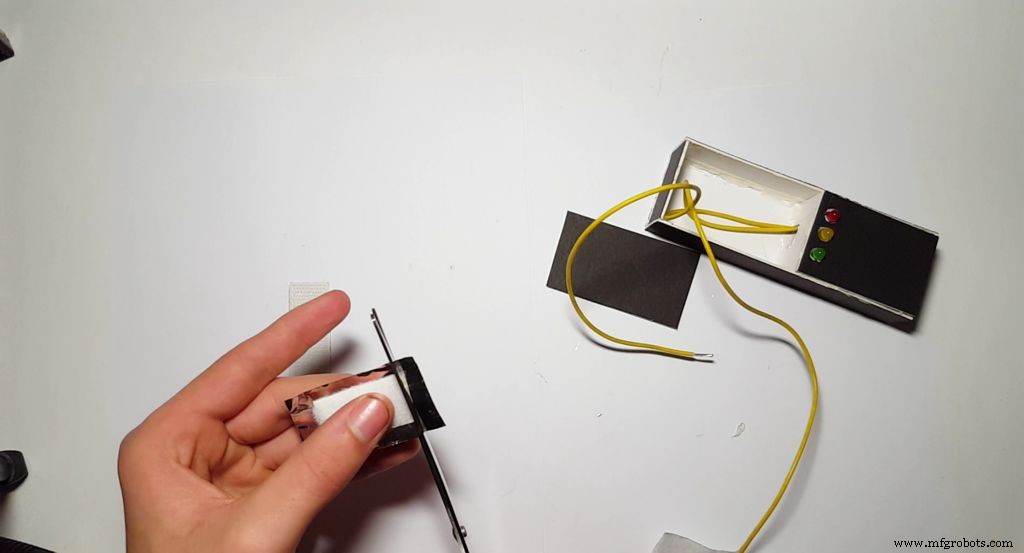

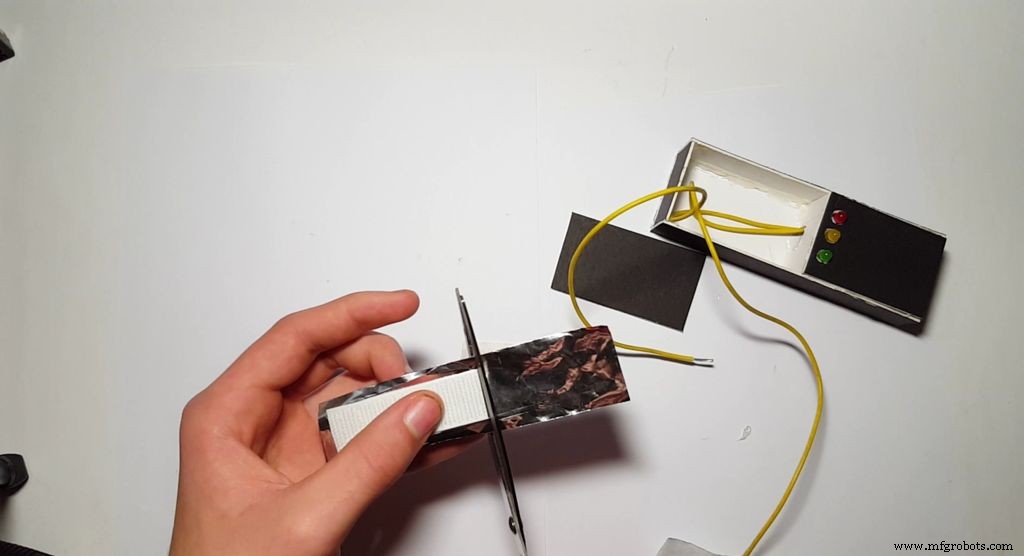

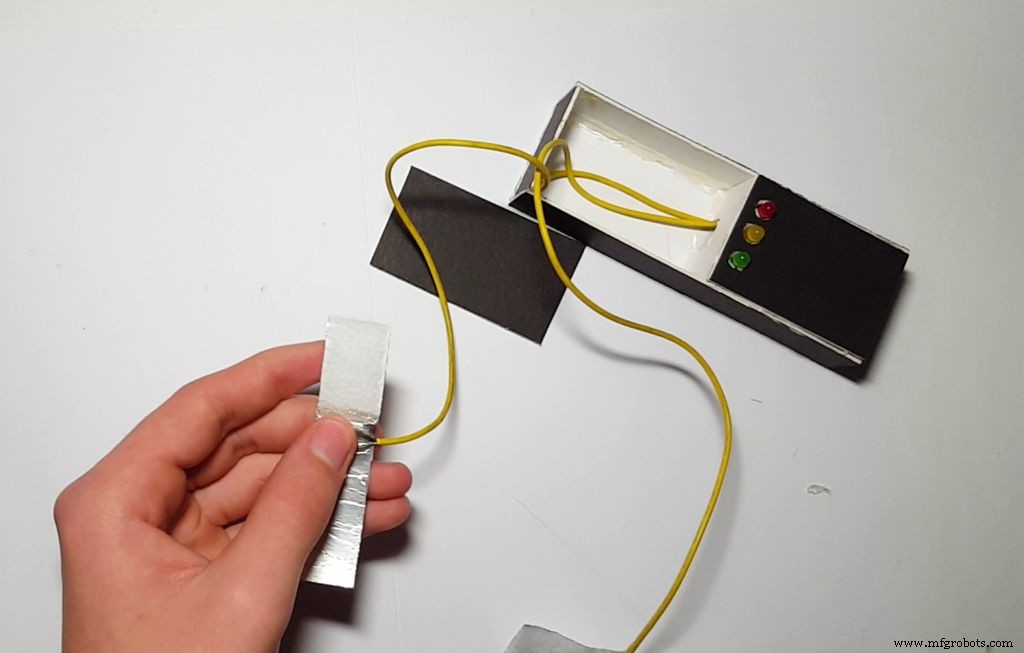

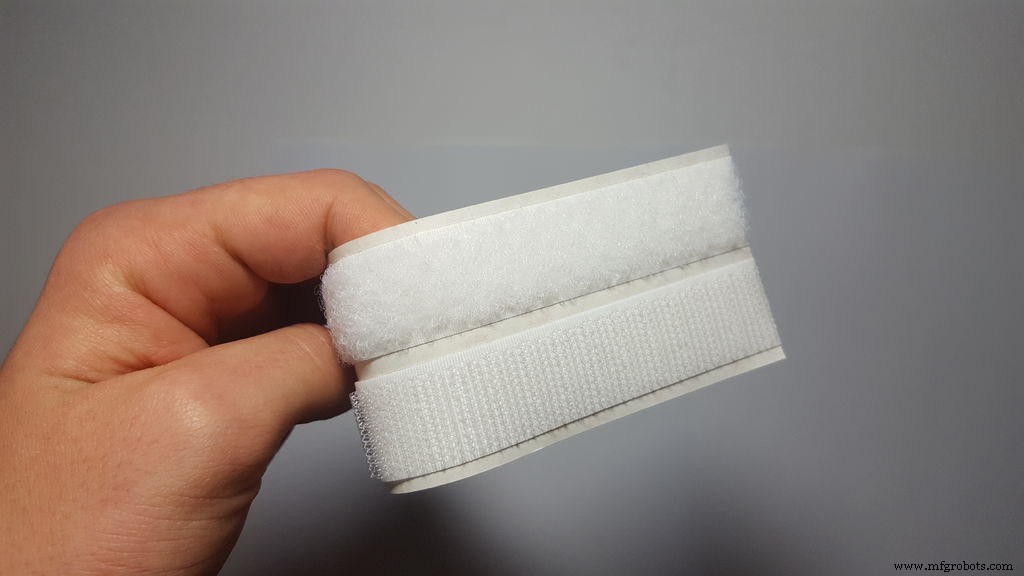

Ahora que la forma básica del proyecto está terminada, podemos comenzar a agregar funciones para que sea más fácil de usar, comenzaremos agregando clips para los dedos para mantener una conexión estable entre nuestros dedos y los cables. Comencemos pegando una tira de papel de aluminio en la parte inferior de una tira de velcro, haga esto para ambas piezas de velcro (el gancho y el lazo. Ahora golpéelo alrededor de su dedo hasta que quede ajustado (ver fotos) y luego pegue el cable expuesto desde el pin analógico 0 al papel de aluminio y repita este paso para el pin de 5 voltios (asegúrese de que haga una buena conexión)

Paso 6:Armado del caso

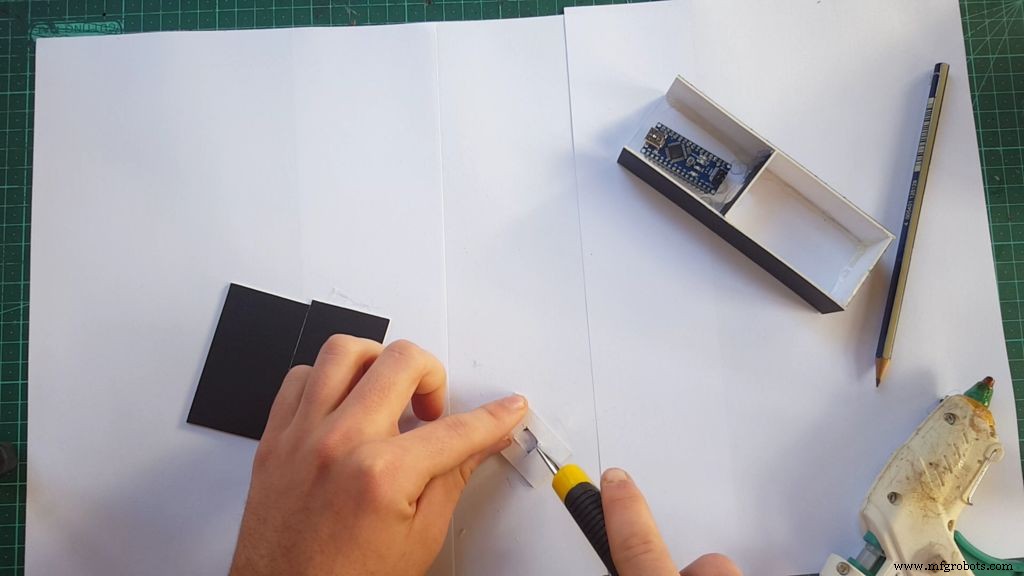

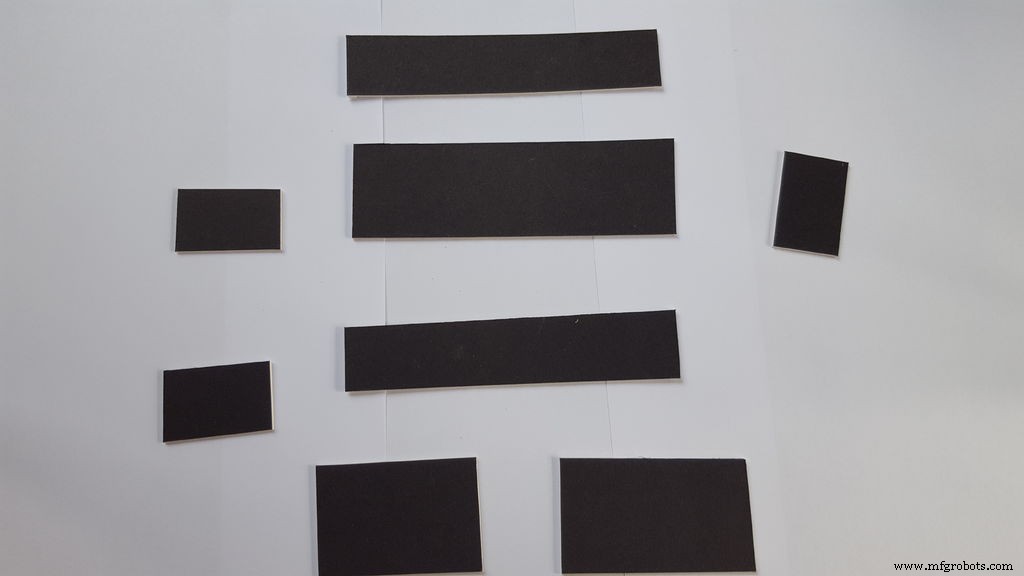

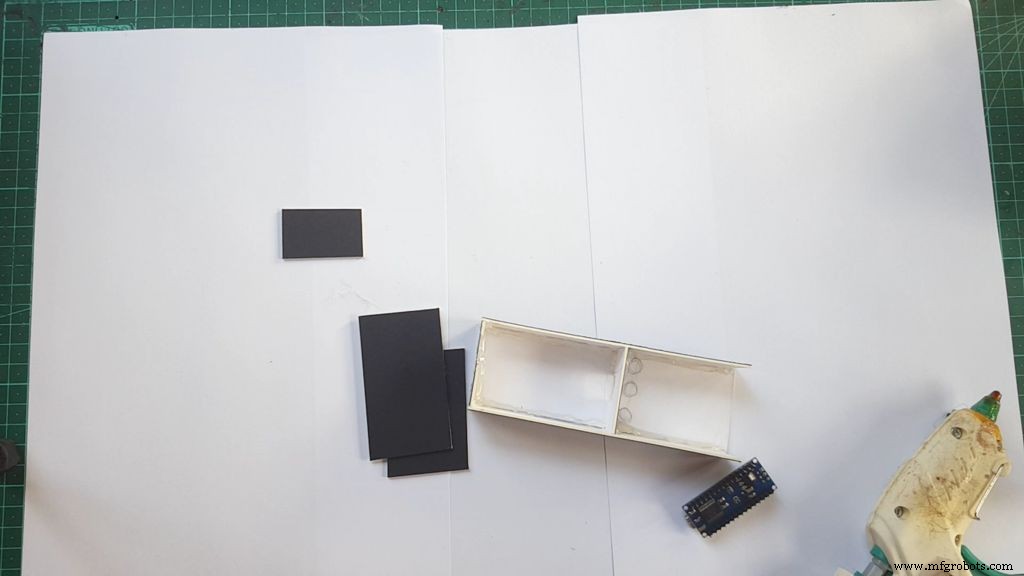

El plan es hacer un pequeño compartimento para que las yemas de los dedos se plieguen y tener tres orificios para que sobresalgan los leds. Va a estar hecho de cartón y para hacerlo necesitaremos recortar las siguientes formas:

• Corta dos rectángulos de 15x3 cm

• Un rectángulo de 15x5 cm

• Tres rectángulos de 5x3 cm (corte un cuadrado en el medio en uno de ellos para el nanos usb)

• Un rectángulo de 9x5 cm

• Un rectángulo de 6x5 cm

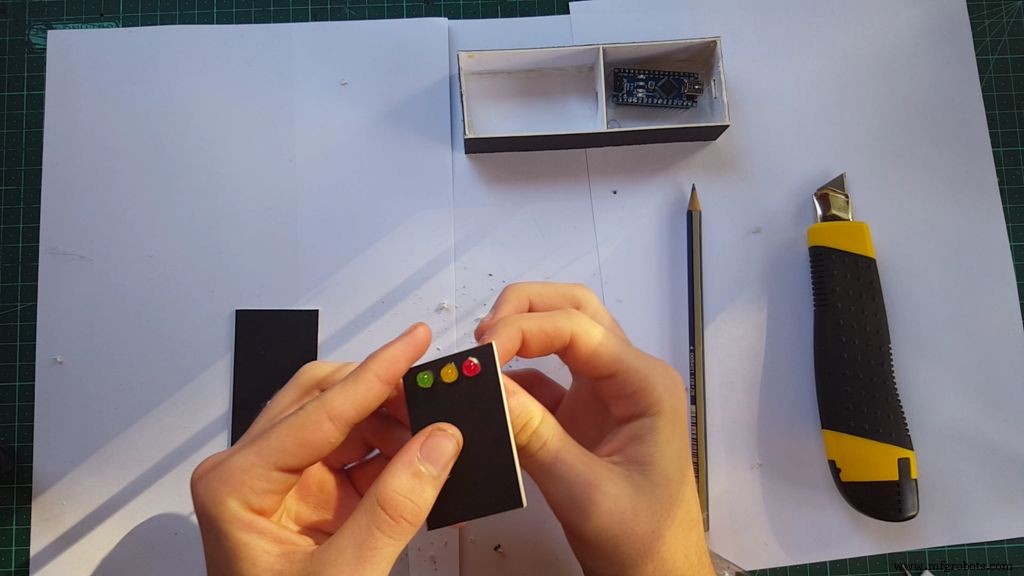

El rectángulo de 15x5 es la base. Los dos rectángulos de 15x3 y dos de los rectángulos de 5x3 se pegan a los lados de la base. Ahora pega el tercer rectángulo de 5x3 a la base a 6 cm del lado (cerca del medio, mira las fotos). Ahora debes tener un rectángulo que esté dividido en dos lados, uno con una longitud de 6 cm y el otro con una longitud de 9 cm. El lado con una longitud de 6cm es donde vamos a poner la electrónica y el otro lado es donde van las yemas de los dedos. A continuación, corte 3 agujeros (del tamaño de los leds) en el rectángulo de 6x5 y péguelo en el lado de 6 cm (como tapa). Por último, necesitamos pegar con cinta adhesiva el lado corto del rectángulo de 9x5 al lado más alejado del lado de 9 cm (esto actúa como una tapa que se voltea hacia arriba y hacia abajo para revelar las yemas de los dedos)

Paso 7:ponerlo todo junto

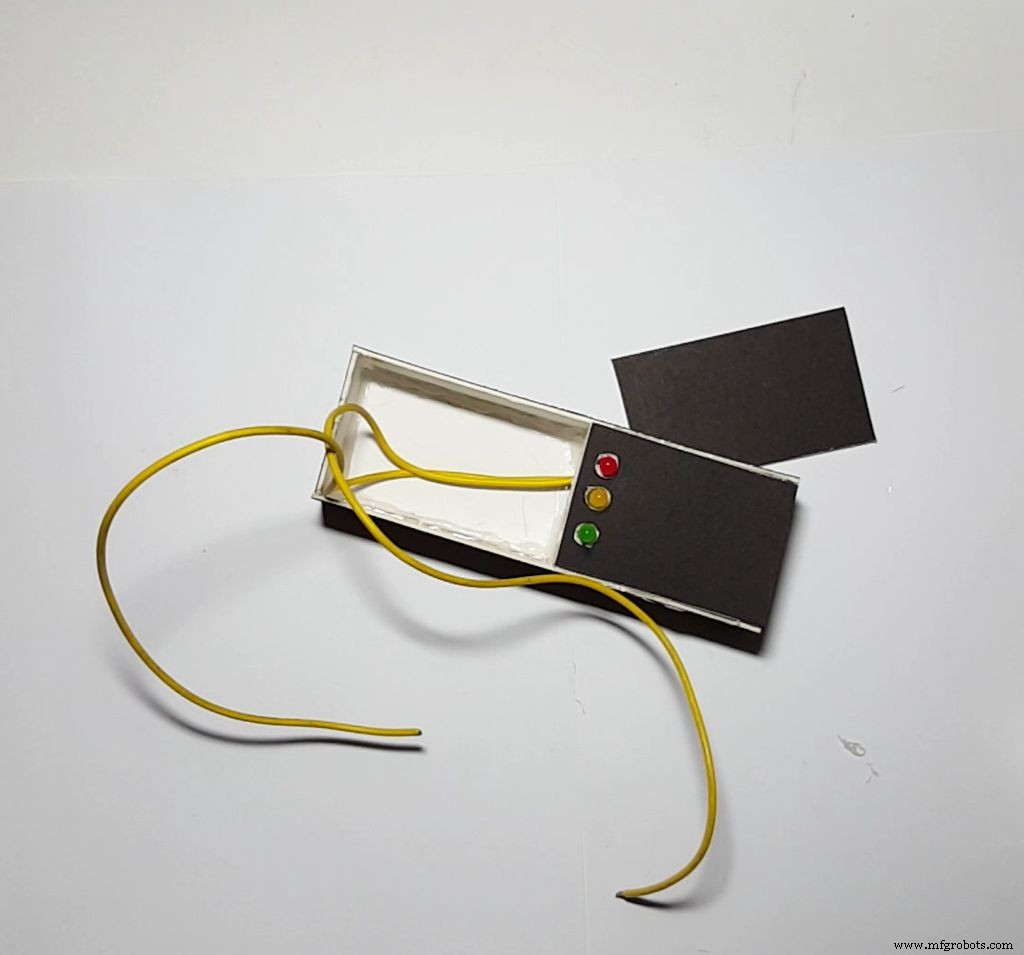

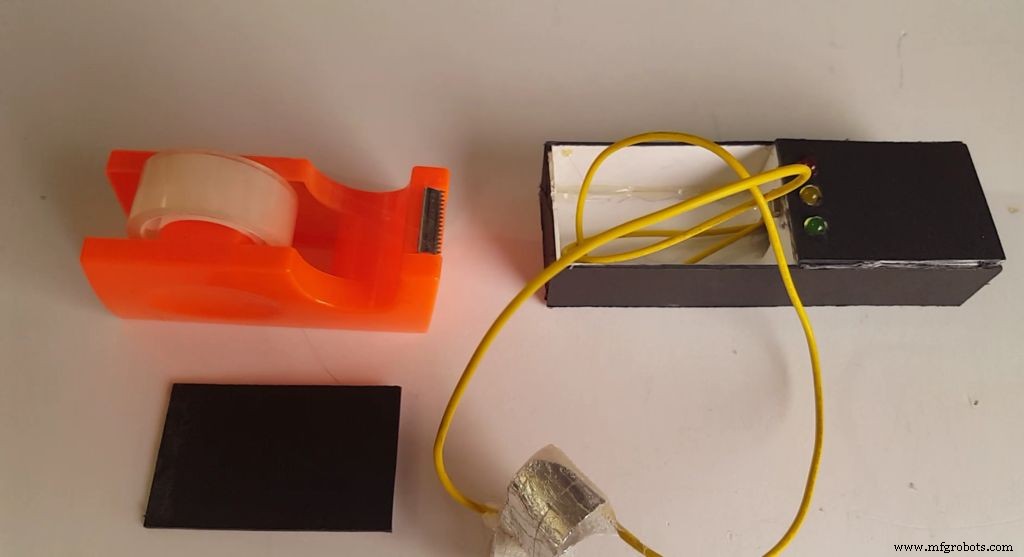

Lo último que tenemos que hacer es colocar los componentes electrónicos en la carcasa, pegar el arduino y todos los cables en el lado de 6 cm y pasar los cables extendidos (pin analógico 0 y 5 voltios) al otro lado del rectángulo (9 cm lado). Ahora pegue los tres leds en los orificios que hicimos en el rectángulo de 6x5cm y pruébelo si todo va bien, debería tener un pequeño detector de mentiras portátil Arduino, pero déjeme advertirle que este no es el sistema más preciso, de hecho, la mayoría de los detectores de mentiras reales usan una serie de otros sensores para determinar si alguien está mintiendo, como un monitor de frecuencia cardíaca y otros, lo que estoy diciendo es que no use el resultado de esto para preguntas serias. :D

Si tiene alguna pregunta, envíeme un mensaje personal o deje un comentario y haré todo lo posible para responderle.

Código

• PolyGraph.ino

PolyGraph.ino Arduino

Pegue el código en arduino ide

 void setup () {Serial.begin (9600); pinMode (2, SALIDA); pinMode (3, SALIDA); pinMode (4, SALIDA); escritura digital (2, ALTA); retraso (500); escritura digital (3, ALTA); retraso (500); escritura digital (4, ALTA); delay (500);} bucle vacío () {if (analogRead (A0)> 60) {digitalWrite (4, HIGH); } else {digitalWrite (4, LOW); } if (analogRead (A0)> 20) {digitalWrite (2, HIGH); } else {digitalWrite (2, LOW); } if (analogRead (A0)> 45) {digitalWrite (3, HIGH); } else {digitalWrite (3, LOW); } Serial.println (analogRead (A0)); retraso (20);}

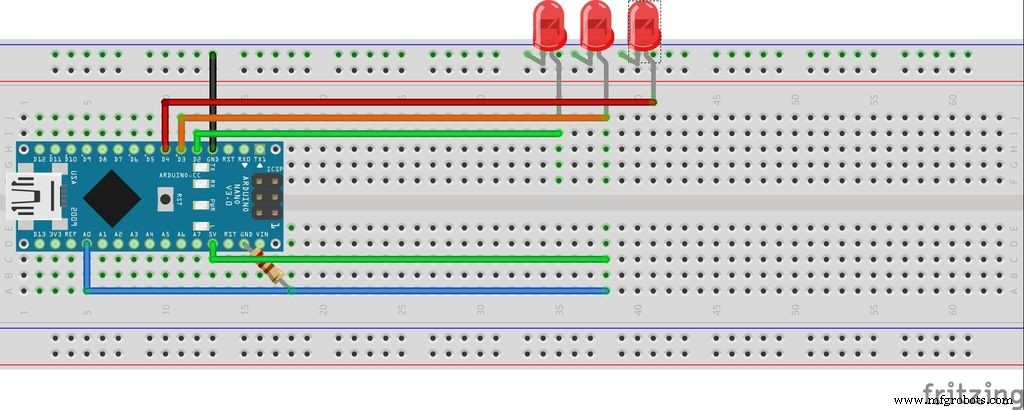

Esquemas
