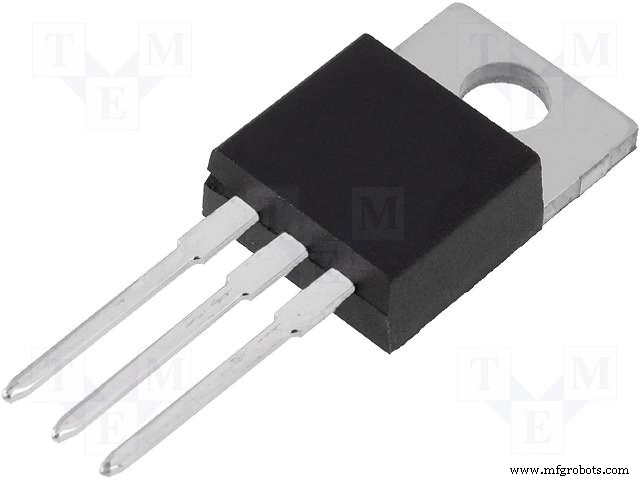

Máquina de bingo Arduino con pantallas de 7 segmentos de tamaño A4

Código

• BINGO_Machine_rev04.ino

BINGO_Machine_rev04.ino Arduino

 / * Este es el código para una máquina de bingo desarrollada y producida por Pierre Pennings (noviembre de 2018) La máquina utiliza 2 DIGITOS grandes A4 Pantallas de 7 segmentos de tamaño fabricadas con tira de LED WS2811 alimentadas con 12V (pares de 3 LED con 1 chip de control) Cada segmento que consta de 3 LED se direcciona con una sola dirección de control Cada pantalla tiene 7 segmentos más un punto decimal (DP) Los números presentados en las 2 pantallas van de 1 a 75, al igual que en un juego de BINGO normal Un botón pulsador momentáneo se conecta a GND y al pin 6 de E / S digital de un ARDUINO UNO Al pulsar el botón se inicia la generación de un nuevo número aleatorio Después de un breve "Light Show 1", el número aleatorio se muestra en las dos pantallas de 7 segmentos. El número generado también se almacena en una matriz llamada SCORE [] que consta de 75 posiciones rellenas con "0" o "1" si el nuevo número generado ya está existe, automáticamente un nuevo número aleatorio Todos los componentes electrónicos, incluido el ARDUINO UNO en sí, se han construido en una pantalla de tablero de puntuación separada.Los 75 números se iluminan con un chip controlador WS2812B con un LED SMD5050 cada uno (alimentado con 5 V). Se logra un BINGO válido. Un botón llamado "BINGO" terminará la ronda con un breve "BingoLightShow". De ahora en adelante, la matriz de PUNTUACIÓN se borra y se puede iniciar una nueva ronda. 12 V) que REINICIARÁ el ARDUINO y reiniciará el programa.Un cargador de 12 V, 2 A suministra energía a la máquina BINGO completa. para los 99 LED (75 + 24) utilizados para el tablero de puntuación se deriva de la potencia de entrada de 12 V por medio de un regulador de voltaje 7805 (que casi puede manejar la corriente consumida por la tira de LED WS2812); se recomienda instalar un disipador de calor o una versión eléctrica. Este código tiene licencia GPL3 +. * / # include  const int NewnumberButton =2; // El pin 2 de E / S digital está conectado al botón Newnumber con un contacto normalmente abierto // El pin 2 se activará con la resistencia pull-up incorporada para hacerlo normalmente ALTO // El interruptor empujará el pin a tierra momentáneamente. // En una transición alta -> baja presionando el botón el programa generará un New Number.const int BingoButton =4; // El pin 4 de E / S digital está conectado al botón BINGO con un contacto normalmente abierto // El pin 4 se activará con la resistencia pull-up incorporada para que sea normalmente ALTO // El botón BINGO empujará el pin a tierra / / En una transición alta -> baja presionando el botón BINGO se iniciará un espectáculo de luces y luego el programa terminará. Const int LedPin =6; // Pin 6 de E / S digital conectado a la entrada de datos (DI) de las tiras de LED WS 2811 mediante una resistencia de 220 ohmios int Newnumber =1; int Bingo =1; int SCORE [76]; int count =0; long randNumber; int NUMBER =0; int NW_NUMBER =0; int TENSNUMBER =0; int UNITNUMBER =0; #define NUM_LEDS 99 // los primeros 16 se utilizan para controlar (WS 2811) los LED en las pantallas de 2 dígitos de 7 segmentos // (dos veces 8 segmentos en las dos pantallas); los números 0-7 son para el número de UNIDAD // Los números 8-15 son para el número TENS (los números 7 y 15 son los DP de cada DIGIT) // para mostrar los números en la pantalla del tablero de puntuación y controlar los LED (WS2812) Se utilizan las direcciones 16 hasta 99 // Se utilizan 24 LEDs para retroiluminar las letras BINGO y 75 para el marcador para permitir la visualización de los números BINGO generados; // ¡Todos los LEDs se controlarán con un solo cable! de LED_PIN 6 // de hecho, se controlan dos tipos diferentes de tira de LED (en paralelo) desde el mismo LedPin 6 a través de dos resistencias de 220 Ohm # define BRIGHTNESS 250 // establece el brillo de los LED al máximo (255) Adafruit_NeoPixel strip =Adafruit_NeoPixel (NUM_LEDS, LedPin, NEO_GRB + NEO_KHZ800); / * matriz bidimensional con NUMBER para segmentar las asignaciones, cada NUMBER tiene su propia columna ------------------ ---------------------------------- 8 0 13 9 5 1 14 6 12 10 4 2 11 15 3 7 Dígito 2 Dígito 1 Decenas Las unidades 7 y 15 representan los puntos decimales (DP) * /// 0 1 2 3 4 5 6 7 8 9 bytes SEGMENTarray [8] [10] ={{1,0,1,1,0 , 1,1,1,1,1,}, // segmento 0 o 8 {1,1,1,1,1,0,0,1,1,1,}, // segmento 1 o 9 {1 , 1,0,1,1,1,1,1,1,1,}, // segmento 2 o 10 {1,0,1,1,0,1,1,0,1,1,}, // segmento 3 o 11 {1,0,1,0,0,0,1,0,1,0,}, // segmento 4 o 12 {1,0,0,0,1,1,1, 0,1,1,}, // segmento 5 o 13 {0,0,1,1,1,1,1,0,1,1,}, // segmento 6 o 14 {0,0,0, 0,0,0,0,0,0,0,}, // segmento 7 o 15}; byte color_scheme [] ={50, 100, 200, 100, 150, 250, 150, 200, 50, 200, 250, 100, 250, 50, 150, 0, 100, 200, 50, 150, 250, 100, 200, 0, 150, 250, 50, 200, 0, 100, 250, 50, 200, 0, 100, 250, 50, 150, 0, 250, 0, 0}; ///////////////////////// ////////////////////////// El código de configuración que sigue se ejecutará una vez después de "Encendido" o después de un RESETvoid setup () {Serial. comenzar (9600); pinMode (LedPin, SALIDA); // inicializar LedPin 6 como salida:pinMode (NewnumberButton, INPUT_PULLUP); // inicializar el pin 2 del pulsador como entrada:pinMode (BingoButton, INPUT_PULLUP); // inicializa el pin 4 del botón de bingo como entrada:strip.setBrightness (BRIGHTNESS); strip.begin (); // Inicializar todos los LED en "apagado" strip.show (); para (int t =16; t <24; t ++) {strip.setPixelColor (t, 0, 0, 250); // Después del encendido, muestra la palabra BINGO en el tablero de puntuación con caracteres azules strip.show (); // tenga en cuenta que el orden de los colores de la tira de LED WS2812 es R, G, B} para (cuenta =0; cuenta <76; cuenta ++) {// coloque todos los datos en el Array SCORE a 0 (las posiciones del Array van desde 0 a 75; la posición cero no se utiliza) SCORE [count] =0; } / * for (int n =0; n <10; n ++) // este código se puede usar para probar todos los números del 0 al 9 en las dos pantallas de 7 segmentos (los 2 DP no se prueban) {for ( int s =0; s <8; s ++) {int z =SEGMENTarray [s] [n]; int i =0 + s; int j =8 + s; strip.setPixelColor (i, z * 250, 0, z * 50); strip.setPixelColor (j, z * 250, 0, z * 50); strip.show (); Serial.print ("["); Serial.print (n); Serial.print ("]"); Serial.print ("["); Serial.print (s); Serial.print ("] ="); Serial.print (z); Serial.print (""); } retraso (1500); Serial.println (); } * /} //////////////////////////////////////////////// ///// el código de ciclo que sigue, se ejecutará repetidamente hasta "Apagar" o un ciclo RESETvoid () {Newnumber =digitalRead (NewnumberButton); if (Newnumber ==LOW) // no es necesario un breve retraso para eliminar los efectos de rebote del botón porque al principio BAJO el bucle procede {randomSeed (millis ()); hacer {GENERATENEWNUMBER (75); // generar un NW_NUMBER entre en el rango de 1 a 75} // si el NW_NUMBER ya existe:generar nuevamente un NW_NUMBER while (NW_NUMBER ==SCORE [NW_NUMBER] * NW_NUMBER); PUNTUACIÓN [NW_NUMBER] =1; // poner un 1 en el Array en la posición NW_NUMBER NUMBER =NW_NUMBER; TENSNUMBER =int (NUMBER / 10); // calcula el valor decimal del NW_NUMBER y el valor unitario UNITNUMBER =NW_NUMBER - (10 * TENSNUMBER); CLEARDISPLAY (); LIGHTSHOW1 (4, 100); // iniciar show de luces1 CLEARDISPLAY (); // PRINTNUMBERSERIAL (); // imprime el NW_NUMBER generado en el monitor serial y muestra el nuevo contenido de la matriz SCORE DISPLAYNUMBER (TENSNUMBER, UNITNUMBER); DISPLAYSCORE (); } else {Bingo =digitalRead (BingoButton); if (Bingo ==LOW) delay (3000); // una demora de 3 segundos para eliminar los efectos de rebote y presionar accidentalmente el botón porque if (Bingo ==LOW) {BINGOLIGHTSHOW (); for (count =0; count <76; count ++) // poner todos los datos en el Array SCORE de nuevo a 0 y se puede iniciar una nueva ronda de BINGO {SCORE [count] =0; }}}} ////////////////// FIN DEL BUCLE /////////////////////////// ///////////////////////////////////// ///////////////// ////////////////////////////////////// A continuación, siga las funciones específicas que se llaman desde el loopvoid LIGHTSHOW1 ( int duración, uint8_t espera) {for (int t =16; t <24; t ++) {strip.setPixelColor (t, 0, 0, 0); // apaga los Leds BINGO con caracteres azules como se puso en la configuración strip.show (); } for (int k =0; k

   Piezas y carcasas personalizadas
   tekening_gaten_patroon_puntjes_xgW76A8Jmw.svgPara ser utilizado como plantilla para los frentes de las pantallas


   Esquemas
   bingo_sketch_66WRdQITE2.fzz
