¿Qué es un sensor PIR? Guía completa del usuario y ejemplos

¿Qué es un sensor PIR? Los sensores infrarrojos pasivos son comunes en muchos tipos de sistemas de seguridad. Nuestro artículo aclarará la radiación infrarroja en la detección de movimiento, entre otros aspectos críticos de los sensores PIR.

¿Qué es un sensor PIR?

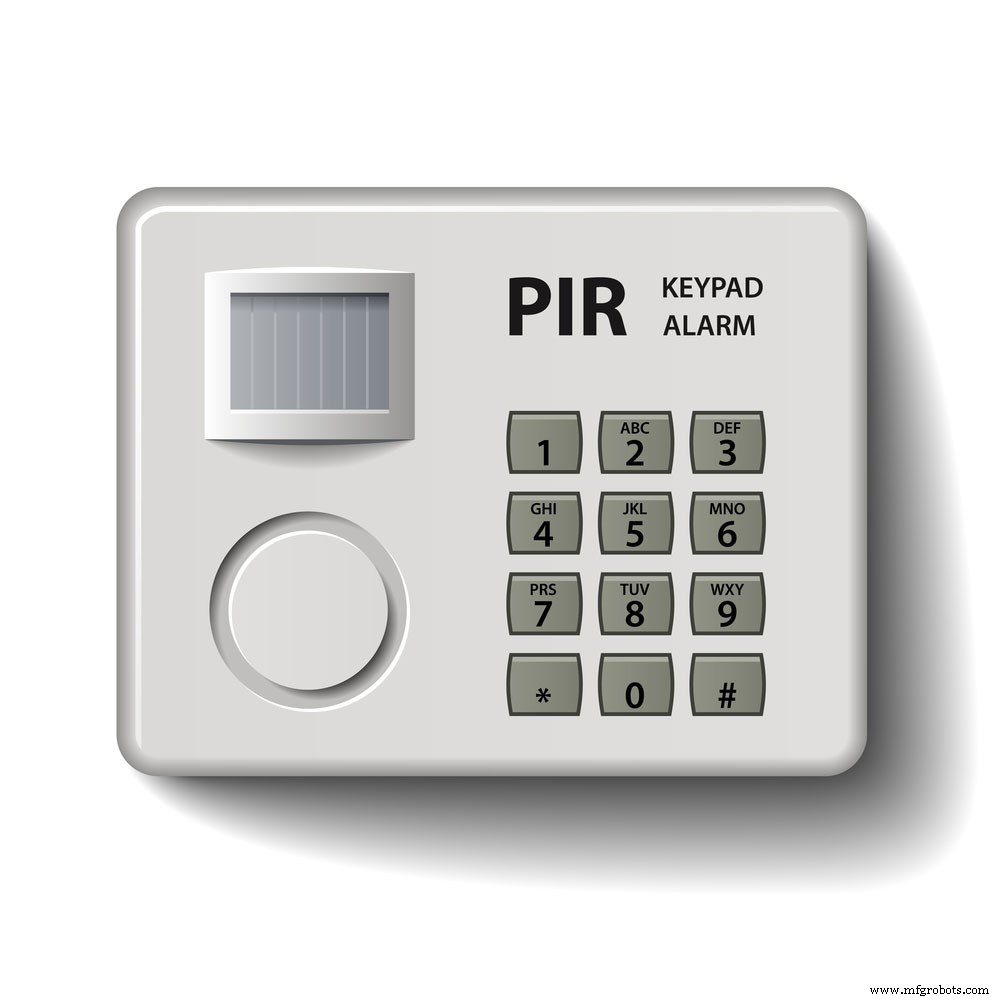

Fig. 1:Alarma infrarroja del teclado del detector de movimiento

Son sensores de movimiento infrarrojos que detectan movimiento en el rango de detección del dispositivo. Por lo tanto, este tipo de sensores de movimiento son comunes en las alarmas de seguridad. Además, son útiles en los tipos comunes de aplicaciones de iluminación automática.

Entre las principales ventajas del sensor, los tipos incluyen lo siguiente:

• Son fáciles de usar y no se desgastan fácilmente.
• Además, la mayoría tiene una amplia gama de lentes y consume poca energía.
• En tercer lugar, son económicos y fáciles de usar.
• Por último, son de tamaño pequeño y, por lo tanto, portátiles.

¿Cómo funcionan los PIR?

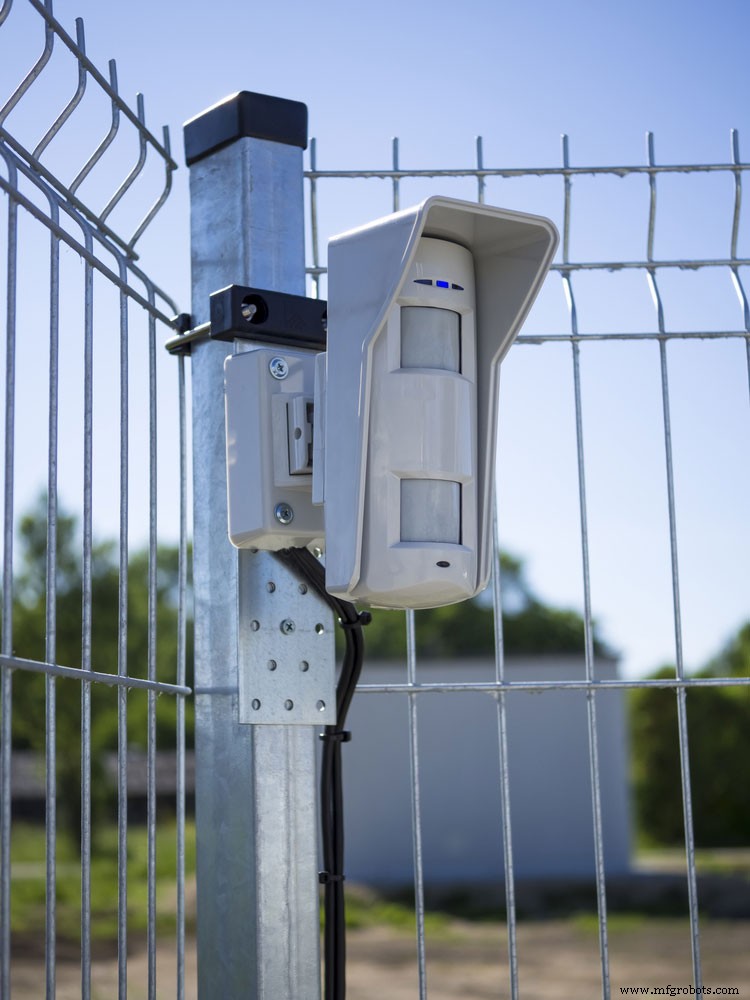

Fig. 2:sensor de movimiento en un área protegida abierta.

Los PIR son sensores piroeléctricos capaces de detectar una determinada cantidad de radiación infrarroja. Tenga en cuenta que casi todos los objetos emiten algo de radiación. Por lo tanto, los PIR utilizan esta propiedad para identificar la presencia de un objeto.

Un sensor PIR en sensores de movimiento tiene dos ranuras opuestas. Cuando está en modo inactivo, las dos ranuras detectan la misma energía térmica. Por lo general, esta es la temperatura ambiente de las paredes/habitación circundante. Sin embargo, las dos ranuras experimentan un cambio diferencial positivo cuando pasa un animal, detectando así la presencia del objeto.

Qué es un sensor PIR: Gama de diferentes sensores PIR

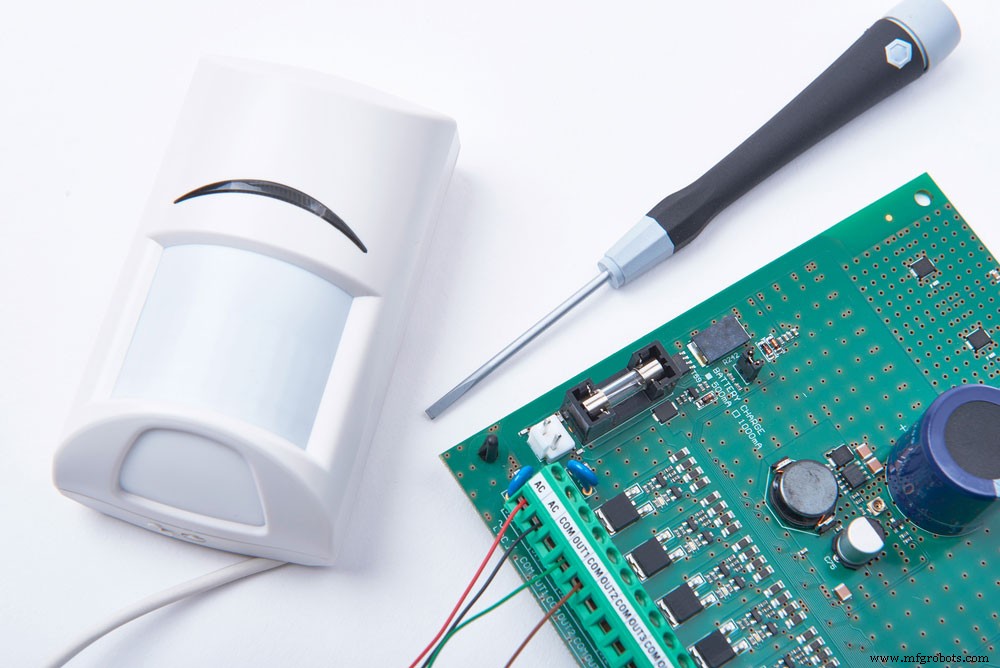

Fig. 3:Detector infrarrojo de movimiento conectado a la placa de alarma principal.

1. Infrarrojo pasivo interior y tipo cortina interior

Estos detectan un objeto de 25 cm a 20 m.

1. Infrarrojo pasivo exterior y detectores de cortina de infrarrojo pasivo exterior

Son detectores de movimiento para objetos desde 10m hasta 150m.

¿Cómo funcionan los PIR con Arduino y Frambuesa Pi ?

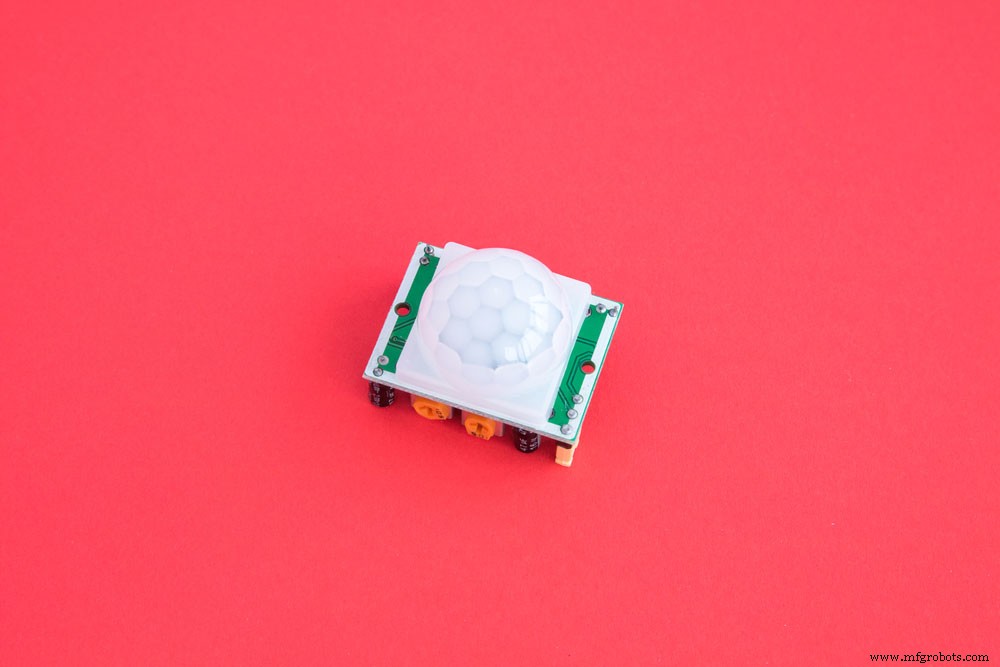

Fig. 4:Sensor de movimiento de módulo PIR piroeléctrico infrarrojo ajustable.

Los detectores de movimiento basados ​​en PIR son compatibles con Arduino y Rasberry Pi. El siguiente es el procedimiento para configurar un proyecto de sensor de movimiento pasivo simple con Arduino.

Componentes

Una placa de pruebas

Arduino Uno

Sensor PIR

Procedimiento

1. Tendrá que conectar el terminal 2 del Arduino UNO al terminal V (pin de salida) del sensor PIR. Además, asegúrese de conectar una fuente de voltaje de 5 V al sensor PIR y conectar a tierra el puerto GND.
2. A continuación, abra el software Arduino IDE y cree un nuevo archivo de boceto seleccionando "Nuevo".
3. En tercer lugar, ingrese el siguiente código:

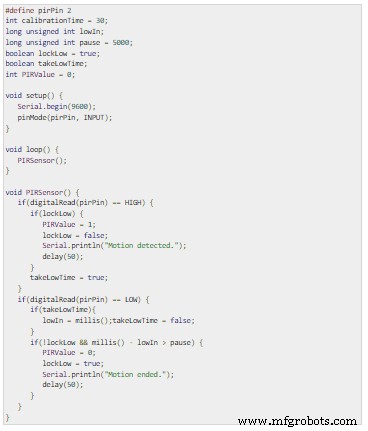

Figura 5:Código Arduino.

1. Además, si es necesario, ajuste la sensibilidad del sensor y el tiempo de retardo usando las dos resistencias en la placa del sensor.
2. Luego, haga un movimiento cerca del sensor. Si detecta algún movimiento, el Arduino responderá enviando una señal a través del puerto serie que indica la presencia de movimiento.
3. En este caso, el sensor PIR se retrasará durante un breve período. Esencialmente, esto es para identificar si hay una nueva moción. Si no lo hay, el Arduino indica que el movimiento ha terminado.

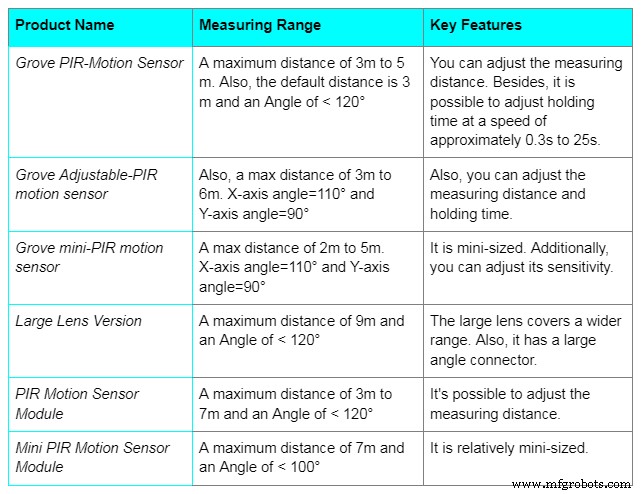

Comparación de la serie de sensores de movimiento PIR

Conclusión

Como ha visto, el sensor PIR funciona de manera similar al microondas en aplicaciones de detección de movimiento. Además, en pocas palabras, arriba están las ideas de un sensor de movimiento activo. Sin embargo, si aún tiene preguntas sobre el funcionamiento de este sensor electrónico, comuníquese con nosotros en cualquier momento.
