Circuito de zumbador:cómo crear y mejorar un diseño sencillo

En el proceso de manejar muchos proyectos de ingeniería, es posible que te hayas encontrado con zumbadores. Pero si no tienes idea sobre el circuito del zumbador, no te preocupes, estás en el lugar correcto.

Circuito del zumbador

Los zumbadores son una de las formas más comunes de transmitir información de audio entre un usuario y un dispositivo. Sin embargo, el proceso de diseño del circuito del zumbador puede ser complicado. Los diseños van desde simples hasta muy complicados.

En este artículo, obtendrá un desglose del proceso de diseño del zumbador y todo lo que necesita para comenzar su proyecto electrónico.

¿Estás listo? ¡Aprendamos!

1. El principio de funcionamiento del circuito del zumbador

Los zumbadores son dispositivos de sonido que pueden convertir señales de audio en señales de sonido. Los zumbadores son más como circuitos simples alimentados por corriente continua (CC). Además, puede usarlo para diferentes aplicaciones como alarmas, impresoras, computadoras y otros productos electrónicos que producen sonidos de timbre.

Además, el zumbador tiene dos tipos principales, que incluyen el zumbador electromagnético y el zumbador piezoeléctrico. Entonces, para explicar el principio de funcionamiento del circuito del zumbador, analizaremos los dos tipos por separado.

1.1 El principio de funcionamiento del circuito del zumbador piezoeléctrico

El zumbador piezoeléctrico utiliza cerámica con efecto piezoeléctrico para generar pulsos. Estos pulsos crean una corriente que usa las vibraciones de una placa de metal para crear tonos de zumbador.

Los componentes principales de este zumbador incluyen la caja de resonancia, la placa piezoeléctrica, la carcasa y el igualador de impedancia. Además, puede encontrar algunos zumbadores piezoeléctricos con diodos que emiten luz.

Además, los componentes multirresonadores funcionan con transistores o IC (circuitos integrados). Por lo tanto, cuando enciende la fuente de alimentación de este circuito, que generalmente tiene un voltaje de CC de 1,5 a 2,5, se produce una oscilación. Como resultado, el multirresonador genera una señal de audio de 1,5 a 2,5 kHz como salida. En este punto, el igualador de impedancia se pondrá a trabajar.

Es decir, el emparejador moverá la placa piezoeléctrica para crear señales de sonido. Además, los fabricantes producen la mayoría de las placas piezoeléctricas con niobato de magnesio y plomo o cerámica piezoeléctrica de titanato de circonato. Además, los electrodos de plata rodean ambos lados de la cerámica.

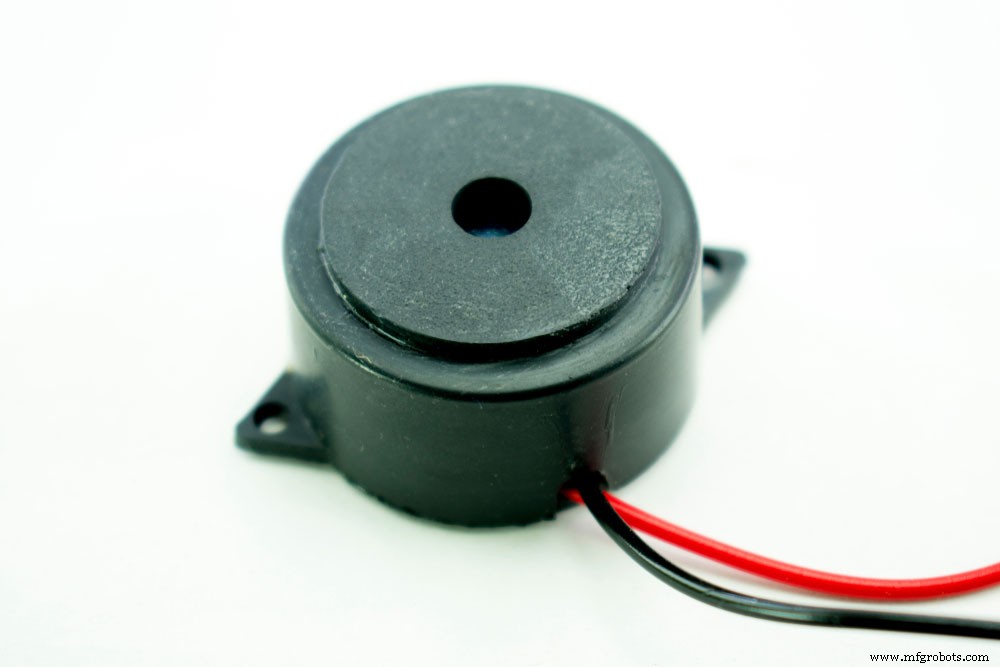

Zumbador piezoeléctrico

1.2 El principio de funcionamiento del circuito del zumbador electromagnético

Por otro lado, el zumbador magnético tiene un oscilador, un diafragma de vibración, una bobina de solenoide, una carcasa y un imán como componentes principales. Cuando enciende la fuente de alimentación de este circuito de zumbador magnético, el oscilador genera una señal de audio y la envía a través de la bobina del solenoide para crear un campo magnético.

Curiosamente, aquí es donde entra en juego el diafragma de vibración. Este componente vibra periódicamente y emite sonidos en función de las acciones del imán y la bobina del solenoide. Por lo tanto, el zumbador magnético genera una salida de 2 a 4 kHz.

El circuito electrónico es perfecto para aplicaciones en música y voz porque tiene un gran sonido.

Zumbador electromagnético

Además del zumbador piezoeléctrico y magnético, también existe el circuito de zumbador activo y pasivo. Los zumbadores activos tienen osciladores y generan sonidos cuando se activan. Funciona convirtiendo la corriente continua en señales de pulso, generalmente a una frecuencia particular.

Sin embargo, los zumbadores pasivos no usan osciladores ni señales de CC para emitir un sonido. Pero puede conducirlo con una onda cuadrada de 2k a 5k debido a su circuito magnético constante.

2. Selección de componentes de un circuito de zumbador

El circuito del zumbador tiene una gran corriente de trabajo y debe controlarlo con un circuito amplificador. Entonces, el circuito del zumbador generalmente incluye los siguientes componentes:

Zumbador

Cinco cosas se vuelven esenciales cuando aplica zumbadores pasivos (onda cuadrada) o zumbadores activos (voltaje de CC) en ambos extremos de su elemento sonoro. Son la dimensión de la forma, la corriente de trabajo, la dirección del sonido, el modo de conducción y la frecuencia de trabajo. Además, puede elegir el parámetro que desee en función de lo que necesite.

Diodo de rueda libre

Los zumbadores son elementos inductivos. Por lo tanto, no puede cambiar su corriente. Sin embargo, puede usar un diodo de rueda libre para monitorear la corriente continua de manera consistente. De lo contrario, podría dañar el triodo impulsor, lo que podría bloquear todo el sistema del circuito. ¿Cómo? Sin el diodo de rueda libre, el circuito del zumbador puede generar un pico alto de decenas de voltios.

Condensador de filtro

Este componente ayuda a filtrar la influencia de la corriente del zumbador en otras partes del circuito y mejora la fuente de alimentación de CA.

Triodo

Cuando la base sube, el triodo se satura. Como resultado, el zumbador generará sonidos. Sin embargo, cuando la base baja, el triodo entra en un estado cerrado. Por lo tanto, termina los sonidos.

3. Cómo hacer un circuito de zumbador

Ahora, aquí hay un ejemplo de un circuito simple que utiliza un circuito integrado de temporizador NE555, así como un altavoz y una red de condensadores de resistencia variable.

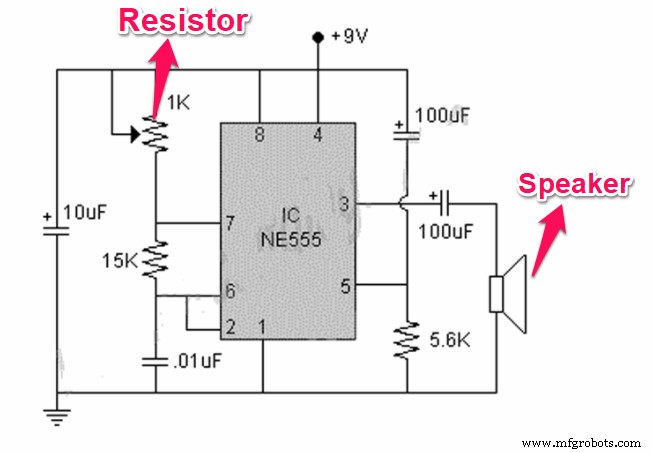

Circuito de zumbador simple

Componentes del circuito

Aquí hay una lista de los componentes necesarios para este circuito:

• Protoboard (1)
• 555 Temporizador IC (1)
• Batería de 9v (1)
• Altavoz (8 ohmios) (1)
• resistencia de 15k (1)
• Resistencia de 5,6k (1)
• Cable de conexión (1)
• Condensador de 0,1 uF (1)
• Condensadores de 100uF (2)
• Resistencia variable de 1k (1)

Instrucciones

Veamos cómo crear este circuito básico en 5 simples pasos:

Paso 1:Montaje

La parte más importante de este circuito es el IC555 porque lo controla todo. Por lo tanto, lo primero que debe hacer es conectar el IC del temporizador 555 a la mitad de su placa.

A continuación, debe conectar sus condensadores. El primer capacitor de 0.1uf va entre los pines 1 y 2. Mientras lo hace, asegúrese de colocar el lado en la dirección del pin 1. Además, debe conectar los otros capacitores de 100uF cerca del altavoz del circuito.

Luego, use sus cables para conectar los pines 2 y 6 a los espacios en la fila de la fuente de alimentación de su protoboard.

Luego, conecta la resistencia de 15k entre los pines 6 y 7. Además, puedes colocar la resistencia variable de 1k (entre los pines 7 y 8) mientras conectas la última resistencia de 5,6k (entre los pines 1 y 5).

Paso 2:Conecte el altavoz (zumbador)

Para este circuito, el altavoz actúa como nuestro zumbador. Por lo tanto, puede conectar el pin 3 al cable positivo del altavoz.

Paso 3:Encienda el IC555

En este paso, debe conectar el pin 1 a tierra y el pin 8 al lado positivo de su protoboard.

Paso 4:Conecte la batería.

Primero, conecte el cable positivo a la fila positiva de la placa y el cable negativo a la fila negativa. Después de esto, puede conectar su batería para encender su circuito. Mientras lo hace, coloque el capacitor paralelo a la batería.

Paso 5:Probar y solucionar problemas

Ahora tienes un circuito de zumbador completo. Asegúrese de probarlo para ver si tiene las conexiones correctas antes de realizar el ensamblaje final.

4. Cómo agregar el volumen del zumbador en el circuito del zumbador

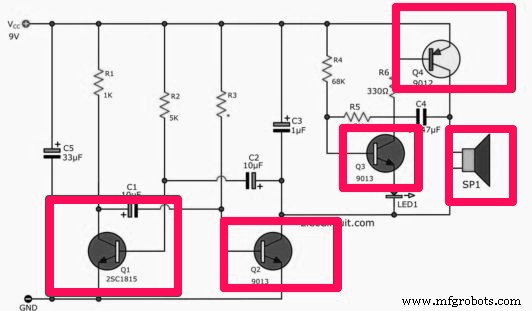

Agregar volumen a su circuito de zumbador no es un proceso complejo. Simplemente implica hacer un circuito de timbre que crea una serie de sonidos generales de campana. La mejor parte es que puede usar transistores para hacer un circuito de zumbador fácil y económico. Aquí hay un diagrama de circuito para ayudarlo a comprender mejor:

Circuito de anillo

Componentes necesarios

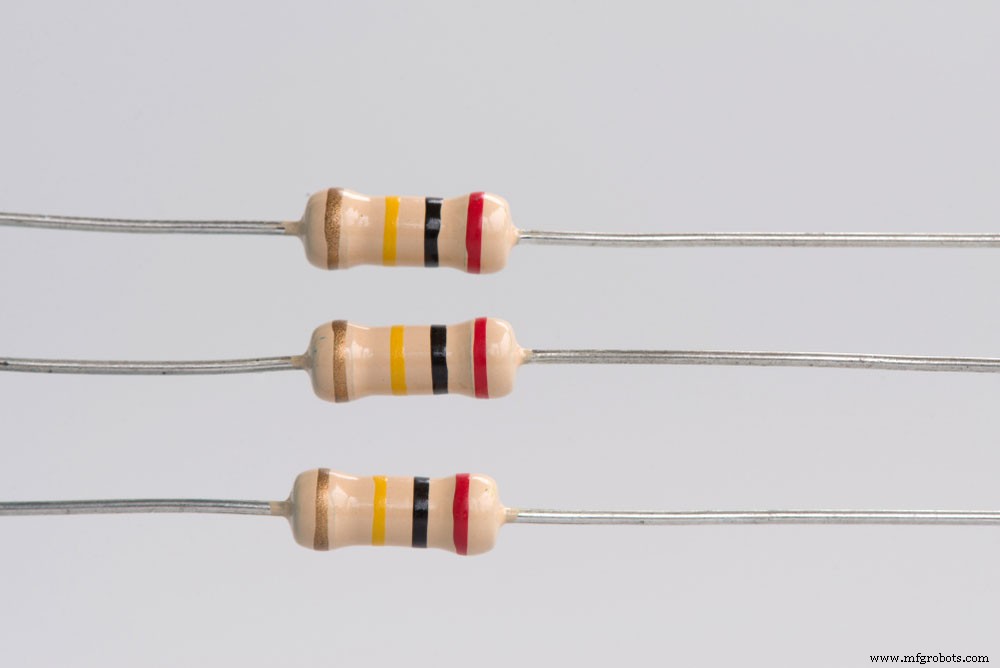

• (6) resistencias (1k, 5k, 2,7k, 68k, 1,2k y 330 ohmios)

Un conjunto de resistencias

• (3) Semiconductores (q1, q2 y q3)\

Semiconductores integrados

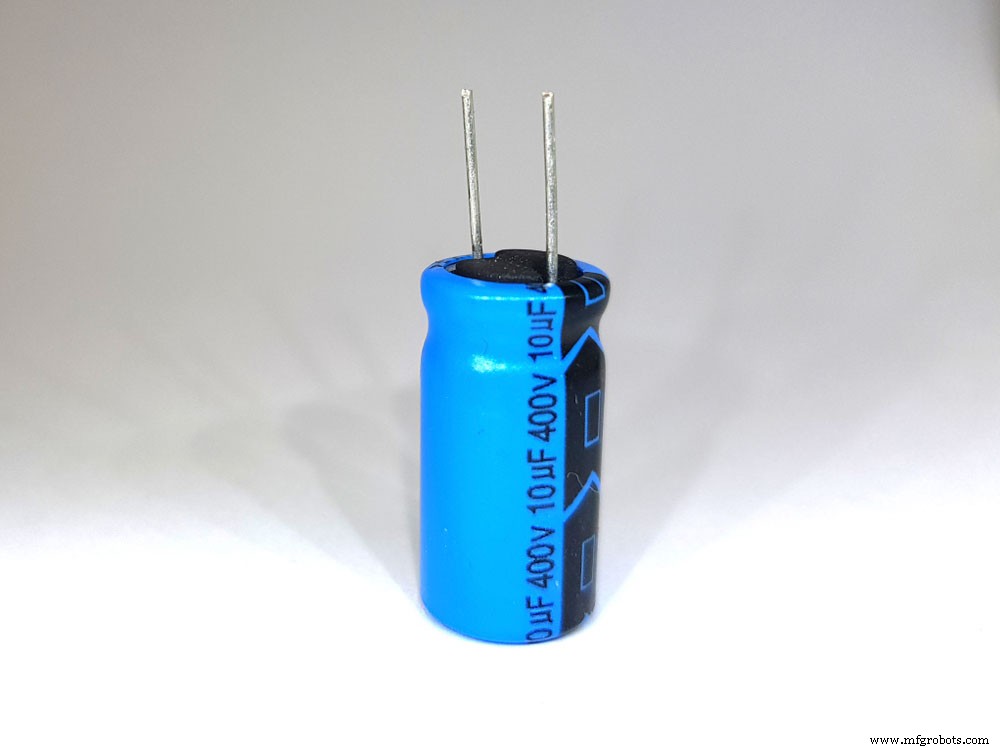

• (4) Condensadores electrolíticos (c1, c2 (10uF 16V, c3:1uF 16v)

Condensadores electrolíticos aislados

• (1) Condensadores cerámicos c4- 0.047uf, 50v

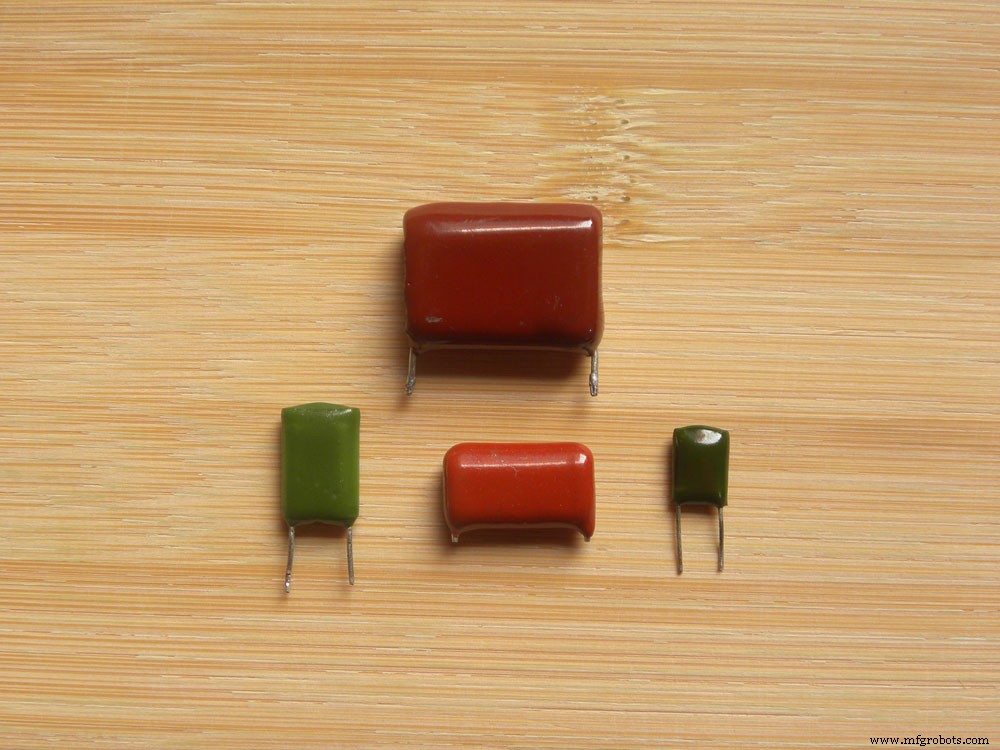

Condensadores cerámicos coloridos

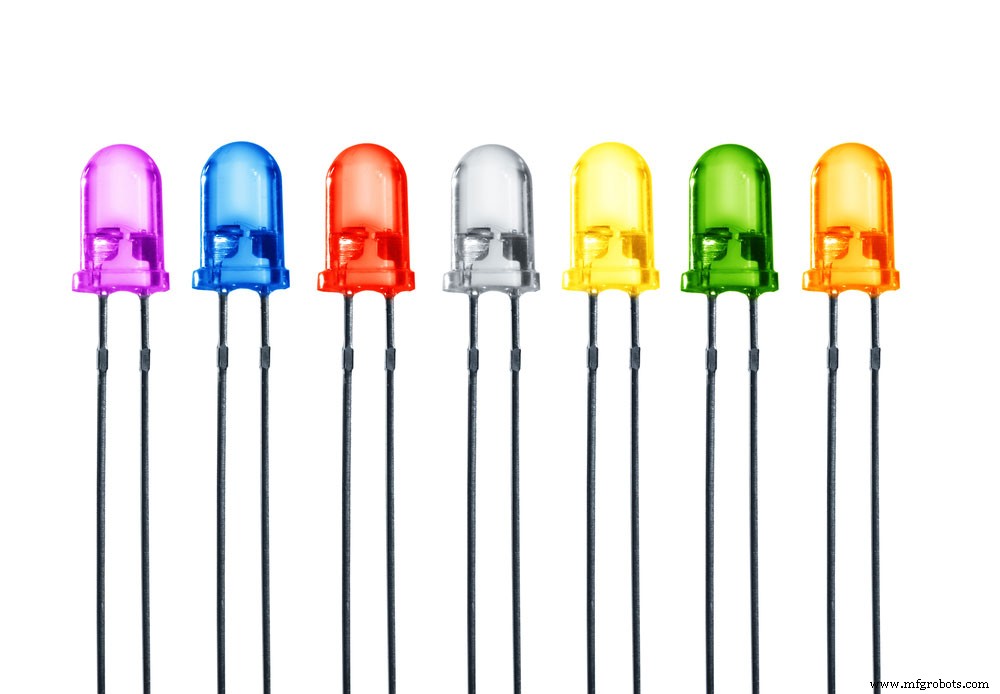

• (1) LED (cualquier color)

Siete colores LED

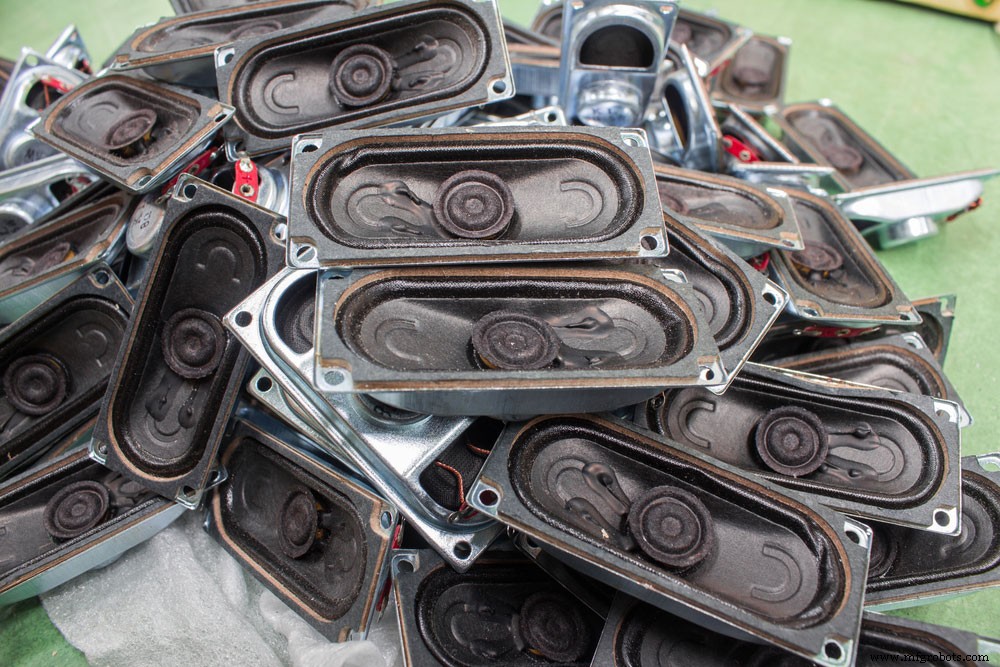

• (1) Altavoz (8 ohmios)

Altavoces de 8 ohmios

Instrucciones

Ayudará si obtiene un voltaje operativo de 9v para que este circuito funcione. Además, solo necesita unos pocos componentes para armar este proyecto. Por lo tanto, puede ensamblar estos componentes en la placa de circuito impreso universal o hacer una placa de circuito impreso de bricolaje simple.

Por último, puede cablear el circuito y varios componentes. Pero es crucial tener cuidado con la polaridad de los condensadores electrolíticos. Mientras lo hace, asegúrese de colocar los pines del transistor correctamente.

Palabras finales

A pesar de los muchos tipos y especificaciones del circuito del zumbador, siempre puede seleccionar el zumbador que desee de acuerdo con los parámetros principales, como el modo de conducción, el voltaje, la onda cuadrada o el modo de fijación. Además, también puede realizar selecciones de acuerdo con la presión o frecuencia de sonido requerida.

Bueno, eso es todo lo que necesitas saber sobre el circuito del zumbador. Si necesitas más información sobre este circuito, no dudes en contactar con nosotros.
