Circuito de retardo de tiempo:explicación de un circuito de retardo de tiempo y sus aplicaciones.

Si alguna vez te has preguntado qué controla esas luces intermitentes del aeropuerto, ¡has venido al lugar correcto! La respuesta, un circuito de retardo de tiempo, presenta muchas capacidades y aplicaciones. Esencialmente, un circuito de retardo de sincronización permite que la electricidad fluya sin problemas pero en una secuencia retardada. Además de beneficiar a entornos específicos, también configura el control automatizado.

En WellPCB, ofrecemos un artículo detallado sobre este tema. Después de leer este artículo, definirá un circuito de retardo de tiempo, cómo funciona y muchas aplicaciones. Además de eso, ¡también aprenderás cómo construir uno! ¡Así que empecemos!

1. ¿Qué es un circuito de retardo de tiempo?

Estos circuitos electrónicos retrasan una señal de entrada durante unos segundos o minutos. La funcionalidad ocurre cuando el circuito del interruptor recibe energía. Se encenderá después de que pase el tiempo. Los retrasos aseguran que un circuito electrónico logre un rendimiento decente. De lo contrario, podría funcionar mal o sufrir daños.

Los retrasos de tiempo también pueden controlar la distribución de energía a diferentes componentes eléctricos. Por esta razón, algunos circuitos pueden realizar múltiples operaciones de retardo de tiempo. En tales circunstancias, esto implica integrar un relé de salida electromecánico con controles.

2. ¿Cómo funciona un circuito de retardo de tiempo?

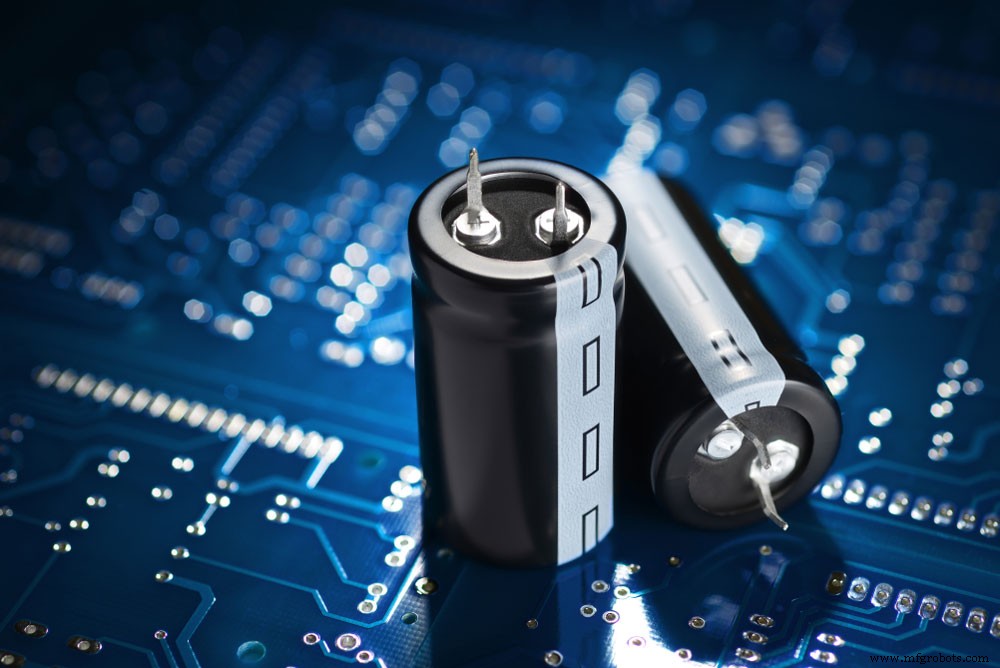

(Un condensador almacena la energía)

El efecto de retardo de tiempo del circuito se produce a través de una resistencia y un condensador, que almacena la carga eléctrica. Estos operan juntos para indicar el tiempo de carga del capacitor. En efecto, esto provoca el retraso. Un temporizador 555 integrado junto con componentes pasivos también ayudan a controlar el proceso.

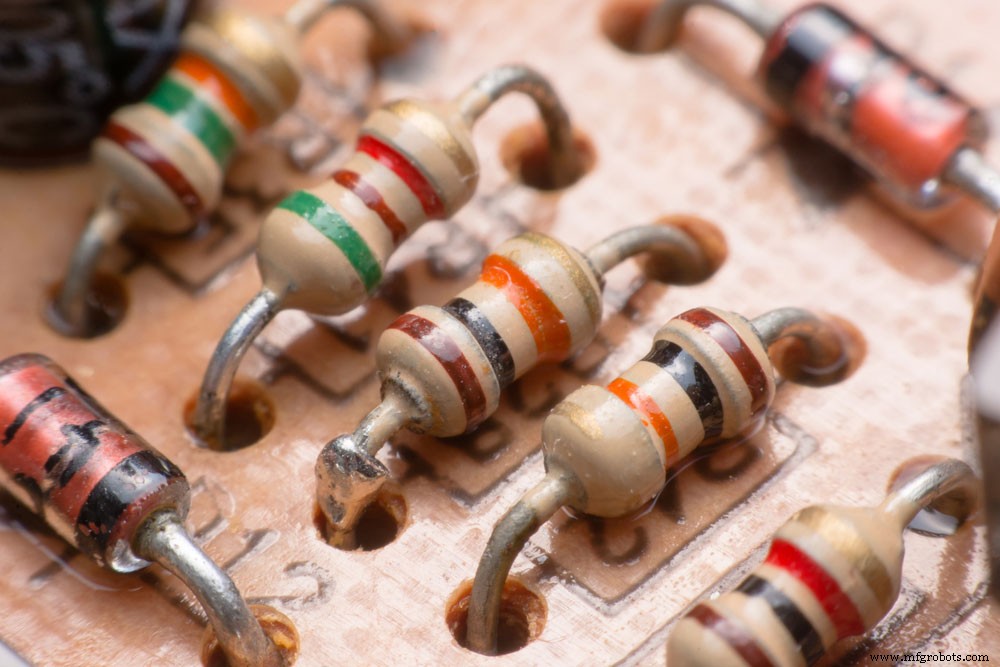

(Resistencias con un condensador para lograr el efecto de retardo de tiempo)

Mientras se enciende, el pin del gatillo se establece en un estado alto, evitando que el circuito funcione automáticamente. Ese capacitor no cargado en particular solo causa este evento. El pin permanecerá en ese estado hasta que el condensador almacene una carga completa. Sin embargo, la salida solo comienza a funcionar cuando el pin alcanza un estado bajo. Cuando el capacitor casi alcanza una carga completa, el voltaje en el pin dos disminuye. Luego, a medida que el suministro de voltaje se acerca a menos de un tercio de su capacidad, el pin entra en estado bajo. Finalmente, la salida pasa a un estado alto, lo que hace que se active el LED. Por lo general, un circuito que sigue este procedimiento tarda siete segundos en encenderse.

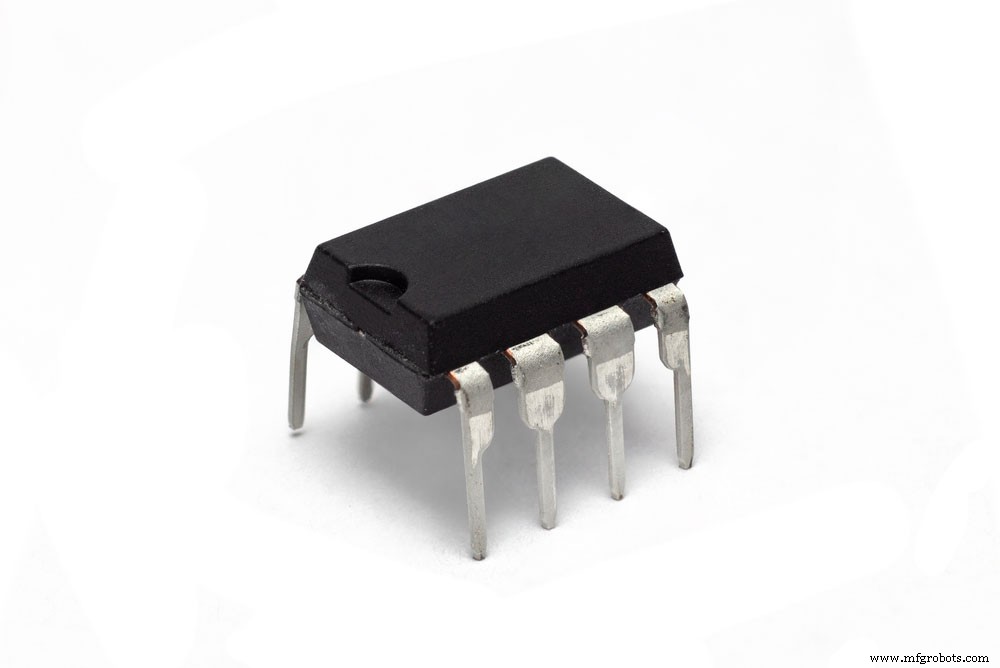

(Algunos circuitos utilizan un temporizador 555 para un control mejorado)

Si está utilizando una resistencia y un condensador de mayor capacidad, la carga tardará más. Contrariamente a esto, una capacidad y una resistencia nominales más bajas acortan el tiempo de retardo.

3. Construcción de un circuito de retardo de tiempo

(Construyendo un circuito de interruptor de temporizador)

Componentes necesarios

Necesitará los siguientes componentes para construir un circuito de retardo de tiempo:

• Relé de 12 V:1x
• Transistor TIP122 – 1x
• LED:2x
• 3.3V 1N4728A Diodo Zener – 1x
• Resistencia variable de 100 k ohmios:1x
• Resistencia de 1k ohmios - 3
• Resistencia de 330 ohmios:1
• Condensador de 1000 µF F / 25v – 1
• Condensador de 100 µF F / 25v – 1
• Diodo 1N4007:1


El diseño del circuito

Primero, conecte una resistencia de 1k ohmios, una resistencia variable de 100k ohmios y una resistencia de 1k ohmios en serie entre el suministro y tierra. Conecte el terminal de limpiaparabrisas de la resistencia variable tanto al extremo positivo del capacitor de 1000 µF como al cátodo del diodo Zener.

Luego, conecte el ánodo del diodo Zener al terminal positivo del capacitor de 100 µF. También debe conectar este ánodo a la base del transistor TIP122.

Conecte los condensadores de 100 µF y 1000 µF y el terminal del emisor del transistor a tierra. Después de eso, conecte un extremo de la bobina del relé al terminal del colector del transistor y el extremo opuesto al suministro. Agregue un diodo entre los extremos de la bobina. Tome un LED y la resistencia limitadora de corriente y conéctelos al colector del transistor. Coloque otro LED en el contacto normalmente abierto del relé. Por último, conecte el contacto com al suministro.

Para un uso adecuado, un relé de 12 V para el circuito necesita al menos una tensión de alimentación de 11 V.

Principios de trabajo

La funcionalidad de este circuito de retardo ajustable se basa en la red de resistencia/condensador. También aprovecha el diodo Zener de 3.3V. Mientras la energía fluye hacia el circuito, la resistencia variable de 100 k ohmios carga el capacitor de 100 µF. Tan pronto como el condensador se carga a 3,3 V, el diodo Zener actúa como conductor.

El diodo Zener hace que el transistor se encienda ya que tiene una conexión directa con la base. En efecto, esto también proporciona electricidad a la bobina del relé. Eso es porque se conecta al colector del transistor.

Para evitar el clic del relé, el capacitor de 100 µF que se conecta a la base del transistor mantiene una polarización de base estable. A continuación, tanto el condensador de 1000 µF como la resistencia variable controlan el retardo de tiempo. Hasta ahora, el circuito realiza retrasos cortos. Un relé de 12 V proporciona inestabilidad si necesita un retraso mayor. Por lo tanto, esto provoca oscilaciones de armadura. Un circuito bien construido retrasa el movimiento del inducido una vez que la bobina se energiza, se desactiva o ambas cosas.

Para hacerlo más balanceado para una demora más larga, recomendamos un relé de 6V con una resistencia de 100k Ohms conectada en serie con la bobina. Por este motivo, el funcionamiento del inducido se estabiliza. Además, una resistencia variable de 20 000 ohmios proporciona un retraso de ocho segundos.

4. Aplicaciones de circuito de retardo de tiempo

Los circuitos de retardo de tiempo brindan numerosos beneficios con sus capacidades de retardo. A continuación, describimos algunos ejemplos de aplicaciones de circuitos de retardo de tiempo.

Control de luces intermitentes (tiempo encendido, tiempo apagado)

(Luces intermitentes en un aeropuerto)

Se basa en circuitos de retardo de dos tiempos para operar. Trabajando juntos, estos distribuyen energía esporádica a una lámpara a través de los pulsos de encendido/apagado de frecuencia continua de los contactos.

Control de arranque automático del motor

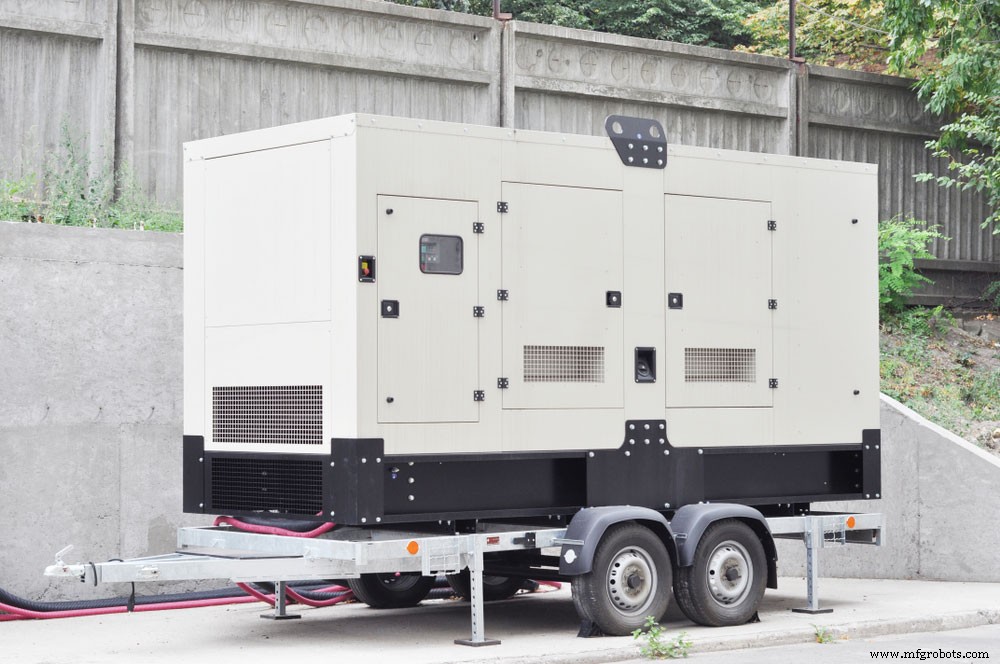

(Generador de respaldo)

Un circuito de retardo de tiempo ayuda a que un motor funcione correctamente si la energía de la fuente principal no puede entregar. Por lo general, estos contienen controles de arranque automático para generadores de respaldo. Sin embargo, no ocurre de inmediato. Las bombas de combustible y las bombas de aceite de prelubricación deben arrancar y estabilizarse antes de encender el motor de arranque.

Control de purga de seguridad del horno

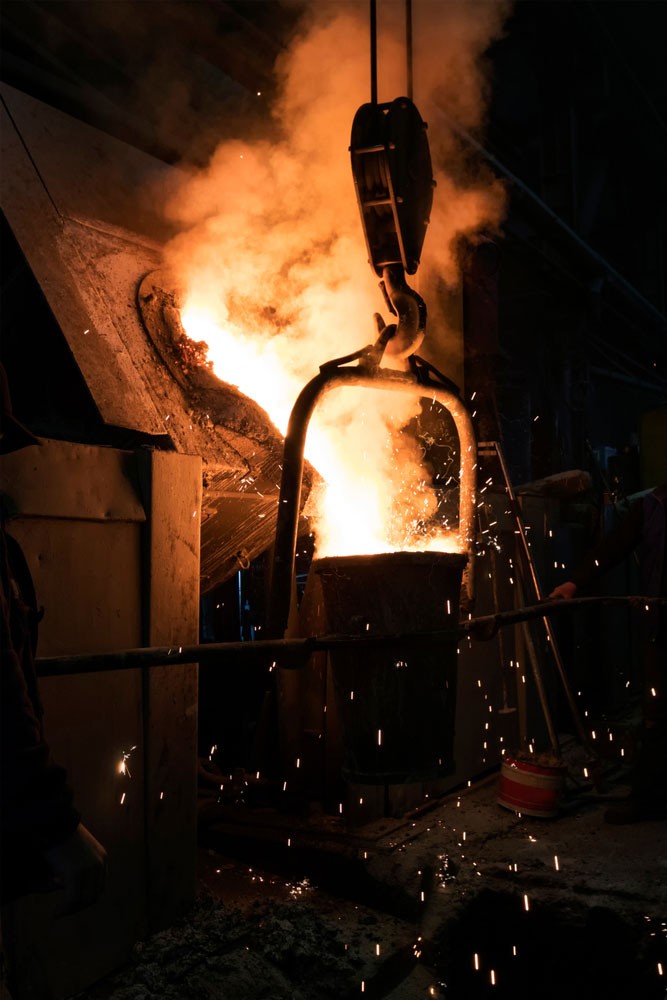

(Un horno de combustión se basa en un circuito de retardo de tiempo para limpiar la cámara)

El encendido seguro de un horno de combustión requiere que el ventilador de aire funcione durante cierto tiempo. Cuando está funcionando, limpia la cámara de cualquier vapor peligroso. Con un circuito de retardo de tiempo implementado, el horno realiza este control de tiempo necesario.

Control de retardo de arranque suave del motor

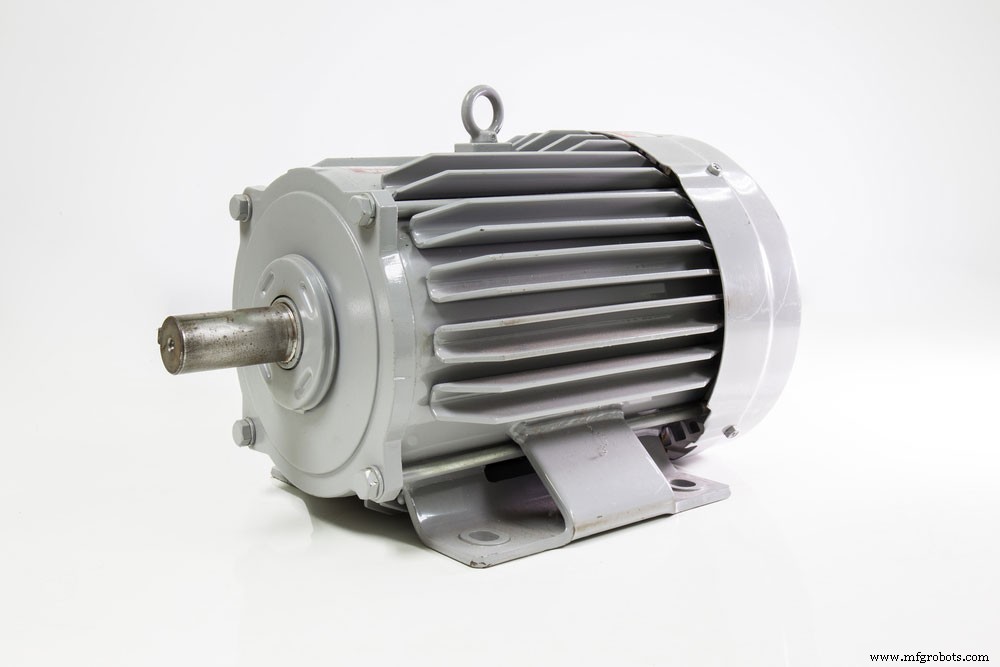

(Los motores eléctricos consisten en circuitos integrados para proporcionar la máxima potencia en una secuencia retardada)

Una condición de parada total generalmente proporciona a un motor eléctrico toda la potencia inmediata. La aplicación de un voltaje más bajo permite una secuencia de arranque mejorada con una corriente reducida. La entrega de energía completa se produce después de un retraso de tiempo a través del relé de retraso de tiempo.

Retraso de secuencia de cinta transportadora

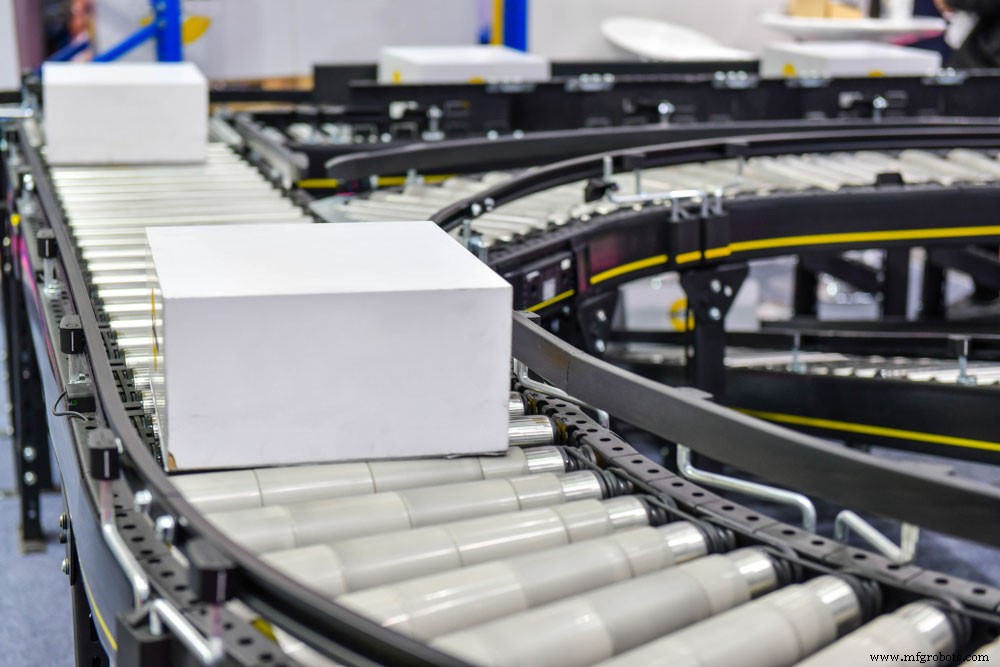

(Múltiples cintas transportadoras necesitan un circuito de retardo de tiempo)

Los controles de motor de arranque suave en las cintas transportadoras requieren un retraso de tiempo para que puedan operar a la velocidad máxima. Esto se debe a que varias cintas transportadoras que entregan recursos deben comenzar a operar en orden inverso. En última instancia, evita una transición lenta de un transportador al siguiente. Como resultado, cada cinta transportadora equipada con un circuito de retardo de tiempo puede alcanzar la velocidad máxima antes de que comience la siguiente.

Conclusión:

En general, un circuito de retardo de tiempo presenta muchas ventajas. No solo retrasa el encendido de un circuito, sino que también proporciona medidas de seguridad para ciertas aplicaciones. Por ejemplo, evita picos de voltaje de la manera más eficiente posible. A veces, estos tardan unos minutos en funcionar, pero generalmente ocurren en lugares de trabajo industriales. Como aprendimos, un circuito de retardo de tiempo utiliza una red RC para almacenar y distribuir energía, lo que contribuye al efecto de retardo. Por lo tanto, esto puede ocurrir desde unos pocos segundos hasta unos minutos.

¡No dude en contactarnos si tiene alguna pregunta sobre un circuito con retardo de tiempo!
